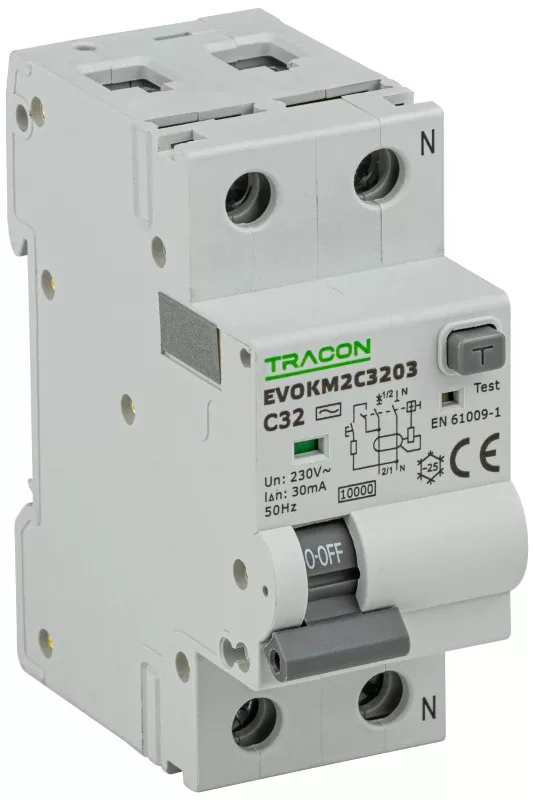

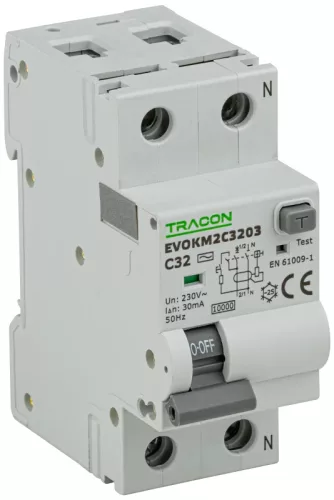

Tracon EVOKM2C3203 Áramvédős kismegszakító (Kombi Fi-relé) 1P+N, C karakterisztika, 32A, 30mA, 6kA, AC osztály, 2 modul

Fő műszaki jellemzők

• Cikkszám: Tracon_EVOKM2C3203
• Gyártó: Tracon Electric
• Típus: Elektromechanikus kombinált védőkapcsoló (FI-LS / RCBO), AC típus, EVO termékcsalád
• Műszaki adatok: 32A, 30 mA, 10kA, AC
• Kioldási karakterisztika: C (5-10×In)
• Pólusszám: 2P (1P+N)
• Névleges áram: 32 A
• Névleges hibaáram (IΔn): 30 mA
• Hibaáram-típus: AC
• Megszakítóképesség: 10 kA
• Lökőáram-állóság: 3 kA
• Névleges feszültség: 230 V AC
• Névleges szigetelőfeszültség (Ui): 690 V
• Kapcsolt nulla: Igen

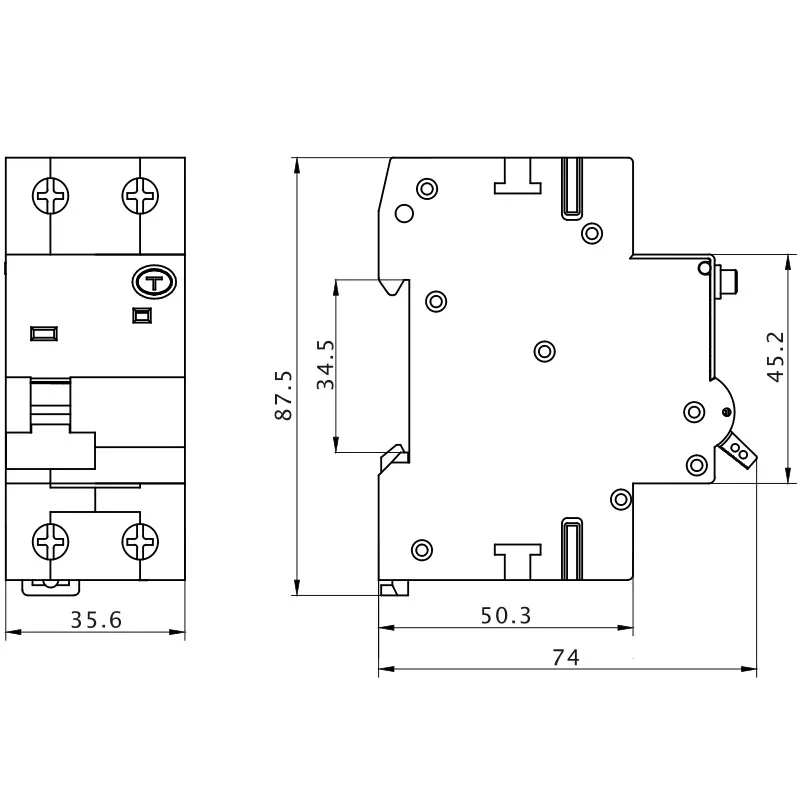

• Modulszélesség: 2
• Működés: elektromechanikus
• Frekvencia: 50/60 Hz
• Csatlakoztatható vezeték: 1,5-25 mm² (tömör)
• Üzemi hőmérséklet: -25…+40 °C

Alkalmazási területek

• Egyfázisú áramkörök együttes túlterhelés-, zárlat- és érintésvédelme.
• Magasabb zárlati áramú lakó-, kereskedelmi és ipari hálózatok.
• Dugalj- és világítási körök védelme.
• Megbízható, segédfeszültség nélküli működést igénylő helyek.

A termék előnyei

• MCB + RCD egy 2 modulos készülékben – helytakarékos.
• Elektromechanikus működés – segédfeszültség nélkül is megbízható.
• 10 kA megszakítóképesség – magasabb zárlati áramú hálózatokhoz.
• C karakterisztika, 32 A, 30 mA AC típus.

GYIK – Gyakran Ismételt Kérdések

1. Mire való a Tracon EVOKM2C3203?

Elektromechanikus kombinált védőkapcsoló (FI-LS/RCBO), amely egyszerre véd a túlterhelés, a rövidzárlat és az áramütés ellen, 2P (1P+N), C karakterisztikájú, 32 A-es, 30 mA AC típusú.

2. Mi a különbség az elektromechanikus és az elektronikus kivitel között?

Az elektromechanikus RCD segédfeszültség (a hálózat megléte) nélkül is működik, míg az elektronikus kivitel kompaktabb, de eltérő működési elvű. Az EVOKM elektromechanikus, 10 kA-es.

3. Mit jelent a 10 kA megszakítóképesség?

A készülék 10 kA zárlati áramig képes biztonságosan megszakítani, így magasabb zárlati áramú hálózatokban is használható.

4. Mit jelent a(z) C karakterisztika?

A C típus a névleges áram 5-10×In-szorosánál old ki, ezért általános és kismértékben induktív terhelésekhez ajánlott.

5. Mekkora a névleges árama és érzékenysége?

32 A névleges áram, 30 mA hibaáram-érzékenység, 10 kA megszakítóképesség.

6. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
