Tracon Electric szigeteletlen szemes DIN csősaru

A szigeteletlen szemes DIN csősaru sodrott rézvezetők csavaros csatlakoztatására szolgál, szabványos DIN kivitelben. A hengeres présrészt présszerszámmal a vezetőre sajtolják, a furatos szem pedig csavarral rögzíthető, így a kötés mechanikailag jól terhelhető és tartósan alacsony átmeneti ellenállású marad.

A DIN kivitel hosszabb, vastagabb falú présrésszel készül, ami nagyobb húzószilárdságot és több présnyom elhelyezését teszi lehetővé, ezért elsősorban ipari és nagy keresztmetszetű kötéseknél előnyös. Az anyag minden méretben ónozott elektrolitréz, a keresztmetszet-tartomány pedig 6 mm²-től 625 mm²-ig, M5–M20 furatméretekkel terjed.

Általános villanyszereléshez és kisebb keresztmetszetekhez nézze meg a szigeteletlen szemes csősaru kínálatot, a présréssel is jelölt kivitelhez pedig a CLM szigeteletlen szemes csősaru változatokat. A teljes választék a vezeték kötéstechnika oldalon található.

46 termék 1 46

Tracon D6-5 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 6 mm², M5, (d1=3,8 mm, d2=5,3 mm)

Bruttó 182 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D6-5

Tracon D6-6 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 6 mm², M6, (d1=3,8 mm, d2=6,4 mm)

Bruttó 190 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D6-6

Tracon D10-5 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 10 mm², M5, (d1=4,5 mm, d2=5,3 mm)

Bruttó 227 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D10-5

Tracon D10-6 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 10 mm², M6, (d1=4,5 mm, d2=6,4 mm)

Bruttó 228 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D10-6

Tracon D16-6 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 16 mm², M6, (d1=5,5 mm, d2=6,4 mm)

Bruttó 328 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D16-6

Tracon D16-8 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 16 mm², M8, (d1=5,5 mm, d2=8,4 mm)

Bruttó 348 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D16-8

Tracon D16-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 16 mm², M10, (d1=5,5 mm, d2=10,5 mm)

Bruttó 364 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D16-10

Tracon D25-6 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 25 mm², M6, (d1=7 mm, d2=6,4 mm)

Bruttó 442 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D25-6

Tracon D25-8 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 25 mm², M8, (d1=7 mm, d2=8,4 mm)

Bruttó 456 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D25-8

Tracon D25-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 25 mm², M10, (d1=7 mm, d2=10,5 mm)

Bruttó 464 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D25-10

Tracon D25-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 25 mm², M12, (d1=7 mm, d2=13 mm)

Bruttó 462 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D25-12

Tracon D35-8 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 35 mm², M8, (d1=8,2 mm, d2=8,4 mm)

Bruttó 721 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D35-8

Tracon D35-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 35 mm², M10, (d1=8,2 mm, d2=10,5 mm)

Bruttó 741 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D35-10

Tracon D35-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 35 mm², M12, (d1=8,2 mm, d2=13 mm)

Bruttó 766 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D35-12

Tracon D50-8 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 50 mm², M8, (d1=10 mm, d2=8,4 mm)

Bruttó 1 065 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D50-8

Tracon D50-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 50 mm², M10, (d1=10 mm, d2=10,5 mm)

Bruttó 1 080 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D50-10

Tracon D50-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 50 mm², M12, (d1=10 mm, d2=13 mm)

Bruttó 1 100 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D50-12

Tracon D50-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 50 mm², M16, (d1=10 mm, d2=17 mm)

Bruttó 1 159 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D50-16

Tracon D70-8 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 70 mm², M8, (d1=11,5 mm, d2=8,4 mm)

Bruttó 1 408 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D70-8

Tracon D70-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 70 mm², M10, (d1=11,5 mm, d2=10,5 mm)

Bruttó 1 438 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D70-10

Tracon D70-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 70 mm², M12, (d1=11,5 mm, d2=13 mm)

Bruttó 1 463 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D70-12

Tracon D70-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 70 mm², M16, (d1=11,5 mm, d2=17 mm)

Bruttó 1 508 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D70-16

Tracon D95-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 95 mm², M10, (d1=13,5 mm, d2=10,5 mm)

Bruttó 1 991 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D95-10

Tracon D95-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 95 mm², M12, (d1=13,5 mm, d2=13 mm)

Bruttó 2 016 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D95-12

Tracon D95-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 95 mm², M16, (d1=13,5 mm, d2=17 mm)

Bruttó 2 036 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D95-16

Tracon D120-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 120 mm², M10, (d1=15,5 mm, d2=10,5 mm)

Bruttó 2 354 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D120-10

Tracon D120-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 120 mm², M12, (d1=15,5 mm, d2=13 mm)

Bruttó 2 389 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D120-12

Tracon D120-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 120 mm², M16, (d1=15,5 mm, d2=17 mm)

Bruttó 2 419 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D120-16

Tracon D120-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 120 mm², M20, (d1=15,5 mm, d2=21 mm)

Bruttó 2 454 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D120-20

Tracon D150-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 150 mm², M10, (d1=17 mm, d2=10,5 mm)

Bruttó 3 425 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D150-10

Tracon D150-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 150 mm², M12, (d1=17 mm, d2=13 mm)

Bruttó 3 479 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D150-12

Tracon D150-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 150 mm², M16, (d1=17 mm, d2=17 mm)

Bruttó 3 504 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D150-16

Tracon D150-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 150 mm², M20, (d1=17 mm, d2=21 mm)

Bruttó 3 614 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D150-20

Tracon D185-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 185 mm², M10, (d1=19 mm, d2=10,5 mm)

Bruttó 3 833 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D185-10

Tracon D185-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 185 mm², M12, (d1=19 mm, d2=13 mm)

Bruttó 3 888 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D185-12

Tracon D185-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 185 mm², M16, (d1=19 mm, d2=17 mm)

Bruttó 3 942 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D185-16

Tracon D185-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 185 mm², M20, (d1=19 mm, d2=21 mm)

Bruttó 4 052 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D185-20

Tracon D240-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 240 mm², M16, (d1=21,5 mm, d2=17 mm)

Bruttó 5 585 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D240-16

Tracon D240-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 240 mm², M20, (d1=21,5 mm, d2=21 mm)

Bruttó 5 859 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D240-20

Tracon D300-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 300 mm², M16, (d1=24,5 mm, d2=17 mm)

Bruttó 7 557 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D300-16

Tracon D300-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 300 mm², M20, (d1=24,5 mm, d2=21 mm)

Bruttó 7 955 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D300-20

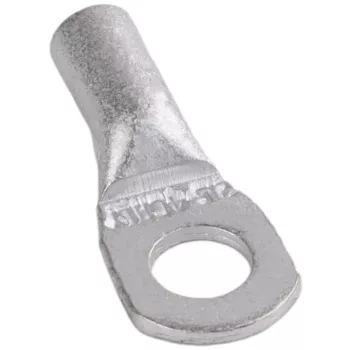

Tracon D400-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 400 mm², M20, (d1=27,5 mm, d2=21 mm)

Bruttó 16 154 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D400-20

Tracon D500-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 500 mm², M20, (d1=31 mm, d2=21 mm)

Bruttó 26 285 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D500-20

Tracon D625-20 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 625 mm², M20, (d1=34,5 mm, d2=21 mm)

Bruttó 38 333 Ft/db

Márka:

Tracon Electric

Gyártói cikkszám:

D625-20

Tracon D240-12 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 240 mm², M12, (d1=21,5 mm, d2=13 mm)

Márka:

Tracon Electric

Gyártói cikkszám:

D240-12

Tracon D400-16 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 400 mm², M16, (d1=27,5 mm, d2=17 mm)

Márka:

Tracon Electric

Gyártói cikkszám:

D400-16

DIN szemes csősaru – nagy húzószilárdságú ipari kötés

A szigeteletlen szemes DIN csősaruk a Tracon D sorozat készülékei, ónozott elektrolitréz kivitelben, 6–625 mm² keresztmetszet- és M5–M20 furattartományban. A szabványos DIN présrész hosszabb és vastagabb falú, ezért nagyobb húzóerőt visel el és több présnyom helyezhető el rajta – így a kötés mechanikai igénybevételnek, rezgésnek és termikus ciklusoknak is jól ellenáll.

Tipikus felhasználási területek

Ipari elosztószekrények és kapcsolóberendezések betáplálása
Transzformátor- és generátorcsatlakozások
Gyűjtősín-bekötések, nagy keresztmetszetű fővezetékek
Földelési és egyenpotenciálra hozási rendszerek
Napelemes és akkumulátoros rendszerek egyenáramú kötései

Hogyan válasszon?

Kisebb keresztmetszetek (6–16 mm²): a Tracon D6-5, Tracon D10-6 és Tracon D16-8 jellegű készülékek segédáramkörökhöz és készülékbekötésekhez, M5–M10 furattal.
Közepes keresztmetszetek (25–50 mm²): a Tracon D25-8, Tracon D35-10 és Tracon D50-12 jellegű készülékek lakossági és kisipari fővezetékekhez, M6–M16 furattal.
Nagy keresztmetszetek (70–150 mm²): a Tracon D70-12, Tracon D95-16 és Tracon D150-16 jellegű készülékek ipari betáplálásokhoz, M8–M20 furattal.
Extra nagy keresztmetszetek (185–625 mm²): a Tracon D185-16, Tracon D300-20 és Tracon D625-20 jellegű készülékek transzformátor- és fővezeték-csatlakozásokhoz.

Ha egy keresztmetszethez több furatméret is elérhető, mindig a csatlakozási ponton lévő csavar átmérőjéhez válassza a megfelelő változatot.

Gyakori kérdések

Mi a különbség a DIN és a normál kivitelű szemes csősaru között?

A DIN kivitel szabványos, hosszabb és vastagabb falú présrésszel készül, ezért nagyobb húzószilárdságot ad; a normál kivitel rövidebb, elsősorban általános szereléshez és kisebb keresztmetszetekhez ajánlott.

Milyen szerszám szükséges a felszereléshez?

A présrészt a keresztmetszetnek megfelelő présbetéttel, présszerszámmal kell felsajtolni; a nagyobb méreteknél hidraulikus szerszám szükséges, fogóval nem érhető el megbízható kötés.

Használható alumínium vezetőhöz is?

Nem, a sorozat réz vezetőkhöz készült. Alumínium és réz közvetlen érintkezése galvanikus korróziót okoz, ezért ott bimetál vagy alumínium csatlakozóelemet kell alkalmazni.

Tekintse meg a CLM szigeteletlen szemes csősaru és a szigeteletlen hosszított réz szemes csősaru kínálatot is.
