A szigetelt szemes saru vezetékvéget zár le furattal ellátott szemes véggel, amelyet gyárilag felhelyezett műanyag szigetelőgallér véd. A szigetelés a préselt szárat borítja, így a csatlakozás érintésvédelme adott, és a vezeték szigetelése is tehermentesítve marad – utólagos zsugorcső vagy szalag nélkül.
A saru fém része ónozott elektrolitréz, amely jó vezetőképességet és tartósan alacsony átmeneti ellenállást biztosít. A szigetelés színe a vezető keresztmetszetéhez igazodik: a piros kivitel 1,5 mm²-hez, a kék 2,5 mm²-hez, a sárga 6 mm²-hez tartozik, a nagyobb keresztmetszetekhez pedig bővített méretsor áll rendelkezésre, több furatmérettel.
Szigetelés nélküli, présszerszámmal felhelyezhető kivitelhez nézze meg a szigeteletlen szemes lemezsaru és a CLM szigeteletlen szemes csősaru kínálatot, villás véghez pedig a szigetelt villássaru termékeket. A teljes választék a vezeték kötéstechnika oldalon található.

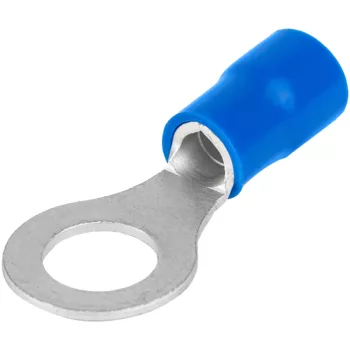

Tracon KSZ16-10 szigetelt szemes saru, 16mm2, M10, (d1=5,7mm, d2=10,5mm), kék, ónozott elektrolitréz
Tracon PSZ10 szigetelt szemes saru, 1,5mm2, M10, (d1=1,7mm, d2=10,5mm), piros, ónozott elektrolitréz
Tracon PSZ35-12 szigetelt szemes saru, 35mm2, M12, (d1=9,4mm, d2=13mm), piros, ónozott elektrolitréz

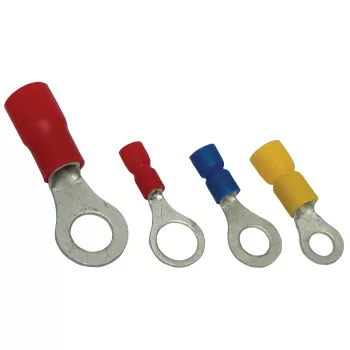

Tracon SSZ25-12 szigetelt szemes saru, 25mm2, M12, (d1=7,7mm, d2=13mm), sárga, ónozott elektrolitréz
Tracon PSZ10-12 szigetelt szemes saru, 10mm2, M12, (d1=4,5mm, d2=13mm), piros, ónozott elektrolitréz
Szigetelt szemes saru – érintésvédett, színkódolt csatlakozás
A szigetelt szemes saruk a Tracon PSZ, KSZ és SSZ sorozat készülékei, ónozott elektrolitréz maggal és gyárilag felhelyezett műanyag szigetelőgallérral, 1,5–35 mm² keresztmetszet- és M3–M12 furattartományban. A szigetelés a szár érintésvédelmét biztosítja és tehermentesíti a vezetéket, a színkód pedig gyors keresztmetszet-azonosítást tesz lehetővé.
Tipikus felhasználási területek
- Vezetékvégek érintésvédett csavaros bekötése elosztókban
- Vezérlő- és jelvezetékek rendezett, színkódolt csatlakozásai
- Készülékek és sorkapcsok bekötése az elosztó belsejében
- Kapcsolószekrények és gépészeti berendezések csatlakozásai
Hogyan válasszon?

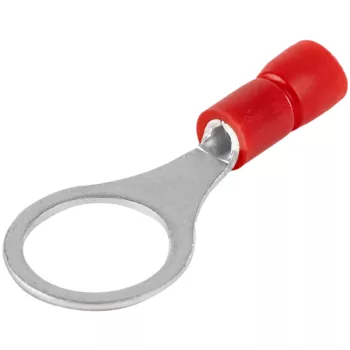

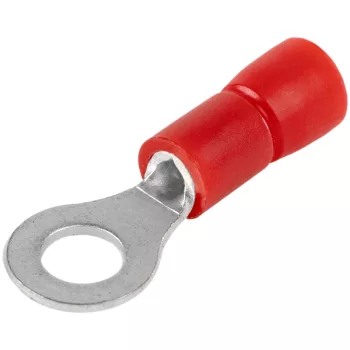

- Piros, 1,5 mm²: a Tracon PSZ3, Tracon PSZ6 és Tracon PSZ10 jellegű készülékek a vékony vezérlő- és jelvezetékekhez, több furatmérettel.

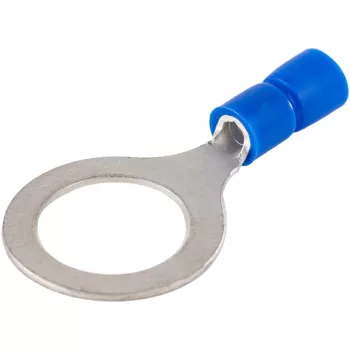

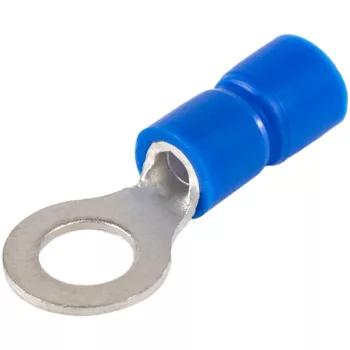

- Kék, 2,5 mm²: a Tracon KSZ4, Tracon KSZ8 és Tracon KSZ12 jellegű készülékek az általános kisáramú bekötésekhez.

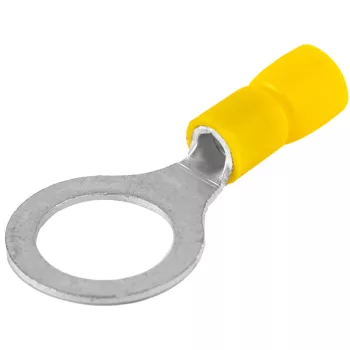

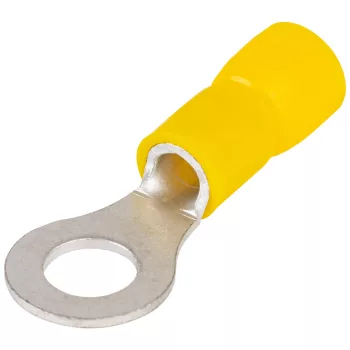

- Sárga, 6 mm²: a Tracon SSZ5, Tracon SSZ8 és Tracon SSZ10 jellegű készülékek a nagyobb terhelésű vezetékekhez.

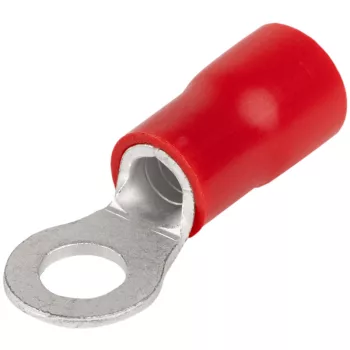

- Bővített keresztmetszetek (10–35 mm²): a Tracon PSZ10-8, Tracon KSZ16-8 és Tracon SSZ25-10 jellegű készülékek a nagyobb keresztmetszetekhez, M5–M12 furattal.
A megfelelő készülékhez a vezető keresztmetszetét és a csatlakozási ponton lévő csavar méretét (furat) is vegye figyelembe.
Gyakori kérdések
Mit jelöl a saru színe?
A szigetelés színe a vezető keresztmetszetét jelzi: piros az 1,5 mm²-t, kék a 2,5 mm²-t, sárga a 6 mm²-t. Ez gyors, szemre történő azonosítást tesz lehetővé szereléskor.
Kell-e utólagos szigetelés?
Nem, a szár szigetelése gyárilag felhelyezett, ezért a csatlakozás érintésvédelme utólagos zsugorcső vagy szalag nélkül is adott.
Milyen szerszám szükséges a felszereléshez?
A saru szigetelt szárú présfogóval sajtolható a vezetőre; a szigetelt kivitelhez a szigetelés sérülését elkerülő présbetét ajánlott.
Tekintse meg a szigeteletlen szemes lemezsaru és a szigetelt villássaru kínálatot is.
