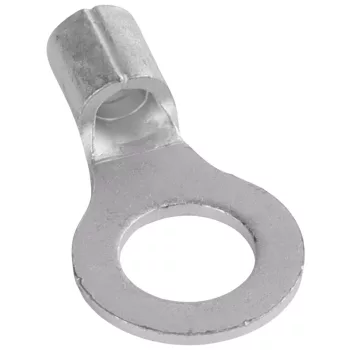

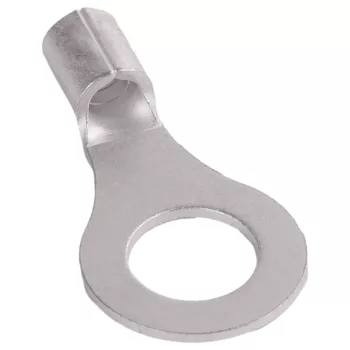

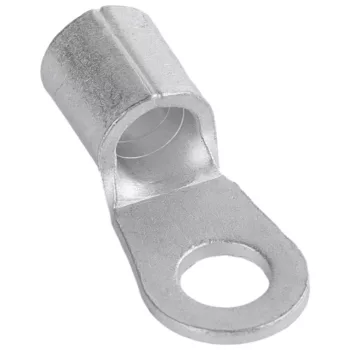

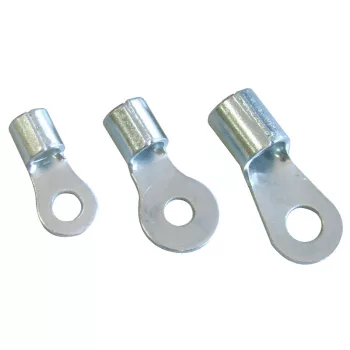

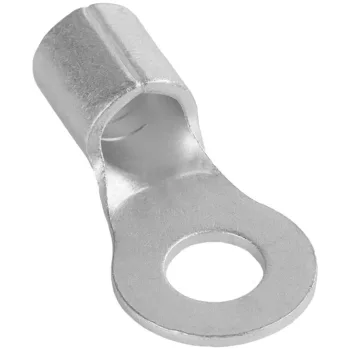

A szigeteletlen szemes lemezsaru vezetékvéget zár le lapos, préselt lemezből kialakított, furattal ellátott szemes véggel. A lemez alapú kialakítás vékonyabb, laposabb csatlakozófelületet ad, mint a cső alakú saruk, ezért ott előnyös, ahol kevés a hely a csavaros bekötéshez, vagy több saru kerül egymás mellé egy csatlakozási pontra.
A sorozat ónozott elektrolitréz kivitelben, széles keresztmetszet- és furattartományban érhető el, a vékony vezérlővezetékektől a nagyobb keresztmetszetű fővezetékekig. A vezetőre préselt szár kis átmeneti ellenállású, tartós kapcsolatot ad, a lapos szemes vég pedig biztos csavarkötést.
Cső alakú, nagyobb keresztmetszetekhez is bővített kivitelhez nézze meg a szigeteletlen szemes csősaru kínálatot, gyárilag szigetelt megoldáshoz a szigetelt szemes saru változatokat, villás véghez pedig a szigeteletlen villás lemezsaru termékeket. A teljes választék a vezeték kötéstechnika oldalon található.
Tracon SZ1.5-10 szigeteletlen szemes saru, 1,5mm2, M10, (d1=2,3mm, d2=10,5mm), ónozott elektrolitréz
Tracon SZ95-10 szigeteletlen szemes saru, 95mm2, M10, (d1=14,5mm, d2=10,35mm), ónozott elektrolitréz
Szigeteletlen szemes lemezsaru – lapos kialakítás, biztos csavarkötés
A szigeteletlen szemes lemezsaruk a Tracon SZ sorozat készülékei, ónozott elektrolitréz kivitelben, 1,5–240 mm² keresztmetszet- és M3–M24 furattartományban. A lapos, préselt lemezből kialakított szemes vég helytakarékos, több saru egymás mellé is bekötheto, a préselt szár pedig kis átmeneti ellenállású, tartós kapcsolatot biztosít.
Tipikus felhasználási területek
- Vezetékvégek lapos, helytakarékos csavaros bekötése
- Sorkapcsok és sínek csatlakozásai, ahol több saru kerül egymás mellé
- Elosztók és az elosztó belső bekötéseinek kialakítása
- Motorok, kapcsolószekrények és energiaelosztó hálózatok csatlakozásai
Hogyan válasszon?
- Kis keresztmetszet (1,5–4 mm²): a Tracon SZ1.5-5, Tracon SZ2.5-6 és Tracon SZ4-6 jellegű készülékek a vezérlő- és jelvezetékekhez, több furatmérettel.
- Közepes keresztmetszet (10–35 mm²): a Tracon SZ10-8, Tracon SZ16-8 és Tracon SZ35-10 jellegű készülékek az általános elosztói bekötésekhez.
- Nagy keresztmetszet (50–120 mm²): a Tracon SZ50-10, Tracon SZ70-10 és Tracon SZ120-12 jellegű készülékek a nagyobb terhelésű vezetékekhez.
- Extra nagy keresztmetszet (150–240 mm²): a Tracon SZ150-12, Tracon SZ185-16 és Tracon SZ240-16 jellegű készülékek a fővezetéki csatlakozásokhoz, akár M24 furatig.
A megfelelő készülékhez a vezető keresztmetszetét és a csavar méretét (furat) is vegye figyelembe.
Gyakori kérdések
Mi a különbség a lemezsaru és a csősaru között?
A lemezsaru lapos, préselt lemezből készül, ezért vékonyabb csatlakozófelületet ad; a csősaru szára cső alakú, ami nagyobb keresztmetszeteknél és zártabb szárkialakításnál lehet előnyös.
Mit jelöl a méret és a furat?
Az első érték a vezető keresztmetszetét (mm²), a második a szemes vég furatméretét (például M8) jelöli, amely a csavar átmérőjéhez igazodik.
Kell-e utólagos szigetelés?
A saru szigetelés nélküli, ezért feszültség alatti csatlakozásnál zsugorcsővel vagy külön szigeteléssel célszerű utólag védeni.
Tekintse meg a szigeteletlen szemes csősaru és a szigetelt szemes saru kínálatot is.
