Tracon EVOK2C2003 Áramvédős kismegszakító (Kombi Fi-relé) 1P+N, C karakterisztika, 20A, 30mA, 4,5kA, AC osztály, 2 modul

Fő műszaki jellemzők

• Cikkszám: Tracon_EVOK2C2003
• Gyártó: Tracon Electric
• Típus: Kombinált védőkapcsoló (FI-LS / RCBO), AC típus, EVO termékcsalád
• Műszaki adatok: 20A, 30 mA, 4,5kA, AC
• Kioldási karakterisztika: C (5-10×In)
• Pólusszám: 2P (1P+N)
• Névleges áram: 20 A
• Névleges hibaáram (IΔn): 30 mA
• Hibaáram-típus: AC
• Megszakítóképesség: 4,5 kA
• Lökőáram-állóság: 3 kA
• Névleges feszültség: 230 V AC
• Névleges szigetelőfeszültség (Ui): 690 V
• Kapcsolt nulla: Igen

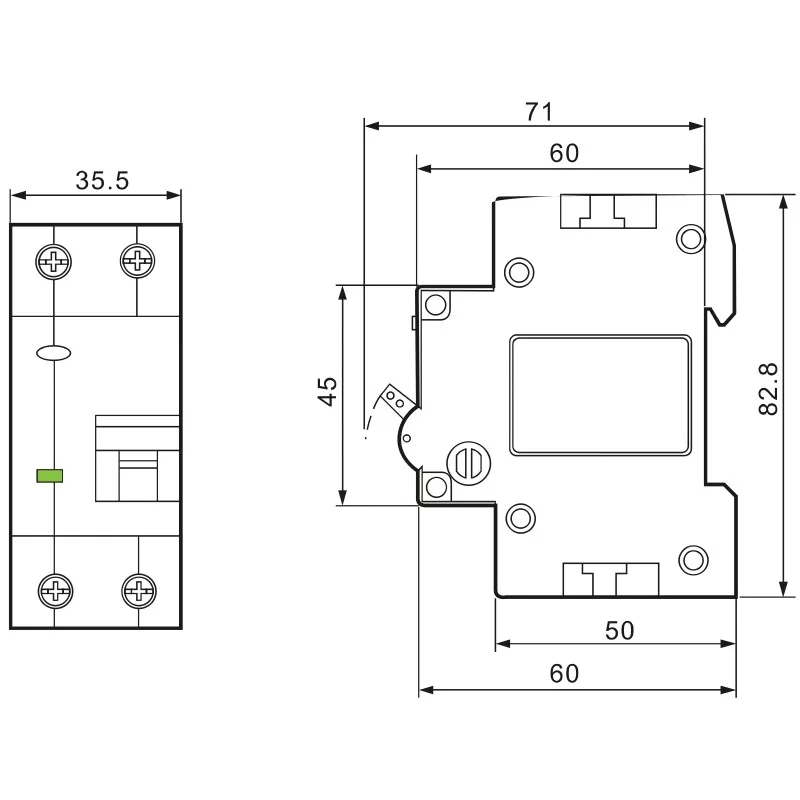

• Modulszélesség: 2
• Frekvencia: 50/60 Hz
• Csatlakoztatható vezeték: 1,5-25 mm² (tömör)
• Üzemi hőmérséklet: -25…+40 °C

Alkalmazási területek

• Egyfázisú áramkörök együttes túlterhelés-, zárlat- és érintésvédelme.
• Lakossági és kisipari elosztószekrények.
• Helytakarékos védelem (MCB+RCD egy 2 modulos készülékben).
• Dugalj- és világítási körök védelme.

A termék előnyei

• MCB + RCD egy készülékben, mindössze 2 modul széles.
• 30 mA életvédelmi érintésvédelem.
• C karakterisztika, 20 A.
• AC típus, 4,5 kA megszakítóképesség.

GYIK – Gyakran Ismételt Kérdések

1. Mire való a Tracon EVOK2C2003?

Kombinált védőkapcsoló (FI-LS/RCBO), amely egyszerre véd a túlterhelés, a rövidzárlat és az áramütés ellen, 2P (1P+N), C karakterisztikájú, 20 A-es, 30 mA AC típusú.

2. Mit jelent a kombinált védőkapcsoló (FI-LS)?

Egyetlen készülékben egyesíti a kismegszakítót (MCB) és az áram-védőkapcsolót (RCD), így túlterhelés, zárlat és földzárlat ellen is véd.

3. Mennyi helyet foglal a szekrényben?

Mindössze 2 modul széles, így helytakarékosabb, mint külön MCB + RCD beépítése.

4. Mit jelent a(z) C karakterisztika?

A C típus a névleges áram 5-10×In-szorosánál old ki, ezért általános és kismértékben induktív terhelésekhez ajánlott.

5. Mekkora a névleges árama és érzékenysége?

20 A névleges áram, 30 mA hibaáram-érzékenység, 4,5 kA megszakítóképesség.

6. Hová szerelhető?

35×7,5 mm-es DIN sínre, szabványos elosztószekrénybe.
