Kopos LHD 20X20 TD (48 fm/doboz) sötét faminta műanyag kábelcsatorna sima 20x20

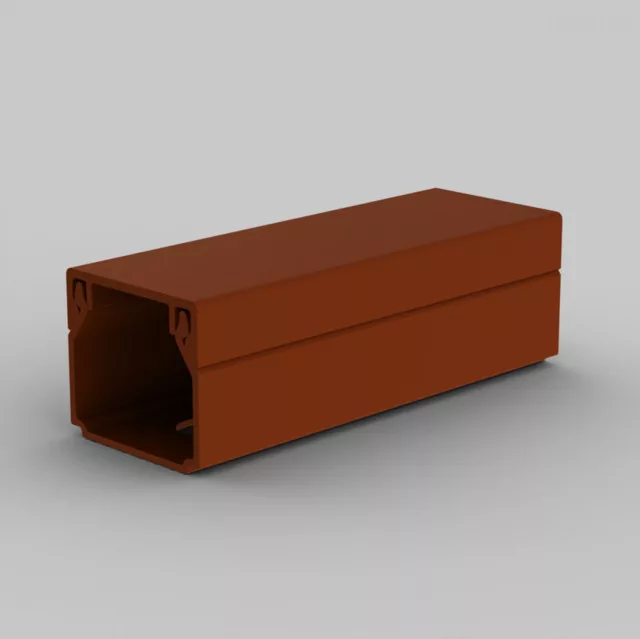

KOPOS LHD 20X20_TD szögletes kábelcsatorna 19x21 mm, sötét famintás, 48 fm / doboz

A KOPOS LHD 20X20_TD hagyományos formájú, szögletes kábelcsatorna 19x21 mm keresztmetszettel (magasság × szélesség), 2 m szálhosszal, 48 fm / doboz kiszerelésben. Falon és mennyezeten futó kábelek és vezetékek esztétikus, védett vezetésére szolgál lakó- és irodaépületekben, valamint ipari környezetben. Sötét faerezetes mintája sötét parkettához, ajtókhoz és bútorlapokhoz illeszkedik, így a nyomvonal alig észrevehető.

A csatorna önkioltó, ólommentes PVC-ből készül. A fedél dupla zárása megnöveli a profil szilárdságát és a fedél rögzítését, így a fedél a szerelés után biztosan a helyén marad. Hasznos belső keresztmetszete 260 mm², ami több vezeték párhuzamos vezetését is lehetővé teszi. A csatorna nem UV-álló, ezért beltéri szerelésre készült.

Ez a termék a KOPOS LHD 20X20_TD csatorna dobozos kiszerelése: egy doboz 48 folyóméter csatornát tartalmaz, 24 darab 2 m-es szálban. A profil és a műszaki adatok megegyeznek a szálanként rendelhető változatéval, a dobozos tétel nagyobb nyomvonalakhoz, teljes lakás- vagy irodakábelezéshez és kivitelezői beszerzéshez kényelmesebb. Kisebb mennyiséghez a szálanként (2 m) rendelhető változat is elérhető.

Műszaki jellemzők

• Típus: KOPOS LHD 20X20_TD szögletes kábelcsatorna
• Méret: 19x21 mm (magasság × szélesség), szálhossz: 2 m
• Kiszerelés: 48 fm / doboz (24 szál × 2 m)
• Hasznos belső keresztmetszet: 260 mm²
• Szín: sötét faminta
• Anyag: PVC, ólommentes
• Szerelési mód: csavarozva, falra vagy mennyezetre
• Önkioltó: 30 s
• Izzóhurok teszt: 850 °C
• Az építőanyag gyúlékonysági osztálya: A1 – F
• Védettség: IP 40
• Mechanikai védelem: IK06, ütésállóság: 0,5 J
• Hőállóság: -5 – +60 °C
• Hossztűrés: ± 0,5% (20 °C-on)
• Szabvány: ČSN EN 50085-1

Felhasználási területek

• Fali és mennyezeti kábelvezetés lakó-, iroda- és középületekben
• Utólagos elektromos hálózatbővítés falbontás nélkül
• Adat- és gyengeáramú hálózatok látszó szerelése
• Faburkolathoz, parkettához, bútorlaphoz illeszkedő rejtett nyomvonal
• Agresszív és vegyi hatásoknak kitett beltéri környezet
• Robbanásveszélyes terek: 2-es zóna, valamint 22-es porrobbanás-veszélyes zóna a ČSN EN 60079-10 szerint

Kompatibilis idomok

• 8621_FB – végzáró (fekete)
• 8621_HB – végzáró (fehér)
• 8621_I1 – végzáró (nyírfa)
• 8621_I2 – végzáró (sötét tölgy)
• 8621_SD – végzáró (világos faminta)
• 8622_FB – illesztéstakaró (fekete)
• 8622_HB – illesztéstakaró (fehér)
• 8622_I1 – illesztéstakaró (nyírfa)
• 8622_I2 – illesztéstakaró (sötét tölgy)
• 8622_SD – illesztéstakaró (világos faminta)
• 8623_FB – saroktakaró sokszög (fekete)
• 8623_HB – saroktakaró sokszög (fehér)
• 8623_I1 – saroktakaró sokszög (nyírfa)
• 8623_I2 – saroktakaró sokszög (sötét tölgy)
• 8623_SD – saroktakaró sokszög (világos faminta)
• 8624_FB – t-idom (fekete)
• 8624_HB – t-idom (fehér)
• 8624_I1 – t-idom (nyírfa)
• 8624_I2 – t-idom (sötét tölgy)
• 8624_SD – t-idom (világos faminta)
• 8625_FB – belső sarok (fekete)
• 8625_HB – belső sarok (fehér)
• 8625_I1 – belső sarok (nyírfa)
• 8625_I2 – belső sarok (sötét tölgy)
• 8625_SD – belső sarok (világos faminta)
• 8626_FB – külső sarok (fekete)
• 8626_HB – külső sarok (fehér)
• 8626_I1 – külső sarok (nyírfa)
• 8626_I2 – külső sarok (sötét tölgy)
• 8626_SD – külső sarok (világos faminta)
• 8629_FB – gallér (fekete)
• 8629_HB – gallér (fehér)
• 8629_I1 – gallér (nyírfa)
• 8629_I2 – gallér (sötét tölgy)
• 8629_SD – gallér (világos faminta)

Ehhez a színváltozathoz azonos színű idom nem készül; a felsorolt kivitelek illeszkednek a csatorna profiljához, a színt a nyomvonal megjelenése alapján érdemes megválasztani.

Gyakori kérdések

Mekkora a KOPOS LHD 20X20_TD csatorna hasznos belső keresztmetszete?

A hasznos belső keresztmetszet 260 mm², így a 19x21 mm-es profilban több vezeték is elvezethető egymás mellett, a kitöltési tényező figyelembevételével.

Rögzíthető a csatorna mennyezetre is?

Igen, a szögletes kábelcsatorna falra és mennyezetre egyaránt rögzíthető. A fedél dupla zárása növeli a profil szilárdságát, így a fedél a rögzítés után biztosan a helyén marad.

Milyen tartozékok kaphatók a LHD 20X20 csatornához?

A rendszerhez végzáró, illesztéstakaró, saroktakaró, T-idom, valamint belső és külső sarok tartozik, így minden irányváltás és leágazás takarható. Az idomokat a csatorna színéhez érdemes választani.

Milyen tűzvédelmi paraméterekkel rendelkezik?

A csatorna önkioltó, az önkioltási idő 30 s, az izzóhurok teszt értéke 850 °C, az építőanyag gyúlékonysági osztálya A1 – F. Gyártása a ČSN EN 50085-1 szabvány szerint történik.

Telepíthető robbanásveszélyes környezetben?

Igen, a tartozékokkal szerelt vezetékcsatorna telepíthető robbanásveszélyes területen: robbanásveszélyes anyagok esetén a 2-es zónában, porrobbanás-veszélyes térben a 22-es zónában, a ČSN EN 60079-10 szerint.

Milyen hőmérséklet-tartományban használható?

A megengedett hőállóság -5 – +60 °C között van. A csatorna hossza 20 °C-on ± 0,5% tűréssel értendő, amit hosszú nyomvonalaknál érdemes figyelembe venni. A csatorna nem UV-álló, közvetlen napsugárzásnak kitett helyre nem való.

Hány méter csatornát tartalmaz egy doboz?

Egy doboz 48 folyóméter (fm) csatornát tartalmaz, 24 darab 2 m-es szálban. A szálak azonosak a szálanként rendelhető KOPOS LHD 20X20_TD csatornával, így vegyesen is beépíthetők, és ugyanazok az idomok illeszkednek hozzájuk.
