Kopos EKD 80X40 HD fehér műanyag kábelcsatorna sima 40x80 (mxsz)

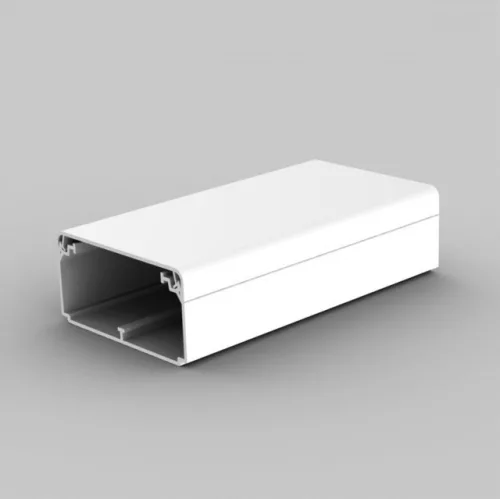

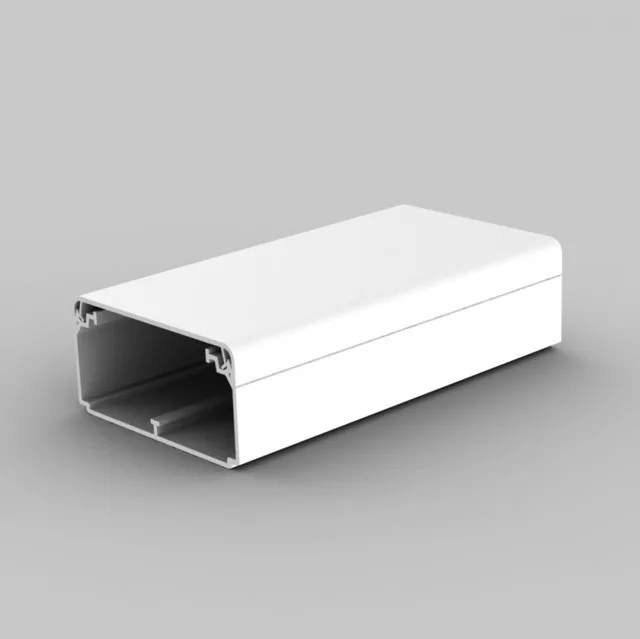

KOPOS EKD 80X40_HD kábelcsatorna 40x80 mm, fehér

A KOPOS EKD 80X40_HD nagy keresztmetszetű, szögletes kábelcsatorna 40x80 mm mérettel (magasság × szélesség), 2 m szálhosszal. Több kábel, illetve nagyobb átmérőjű vezetékek együttes, védett vezetésére készült: fő kábelnyomvonalakhoz, elosztók bekötéséhez, iroda- és ipari épületek gerinc kábelezéséhez. Klasszikus fehér színe a legtöbb falfelülethez és szerelvényhez illik, ezért a látszó nyomvonal is diszkrét marad.

A csatorna önkioltó, ólommentes PVC-ből készül. A profilba PEKD 40 típusú válaszfalak építhetők be, amelyekkel az erősáramú és a gyengeáramú vezetékek fizikailag elkülöníthetők egymástól. A fedél dupla zárása megnöveli a csatorna szilárdságát és a fedél rögzítését, így az a szerelés után biztosan a helyén marad. Hasznos belső keresztmetszete 2430 mm². A felület védőfóliával ellátott, ezért a szerelés során nem karcolódik meg. A csatorna nem UV-álló, ezért beltéri szerelésre készült.

Műszaki jellemzők

• Típus: KOPOS EKD 80X40_HD kábelcsatorna

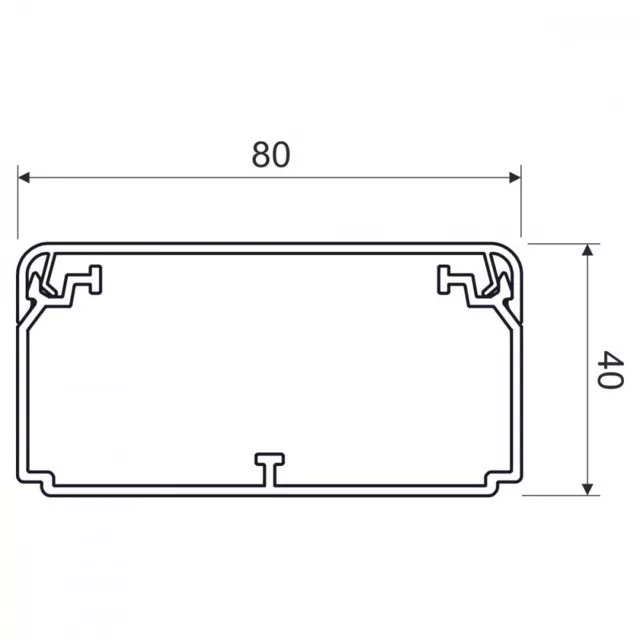

• Méret: 40x80 mm (magasság × szélesség), szálhossz: 2 m
• Hasznos belső keresztmetszet: 2430 mm²
• Szín: fehér
• Anyag: PVC, ólommentes
• Válaszfal: PEKD 40 típusú válaszfal beépíthető
• Önkioltó: 30 s
• Izzóhurok teszt: 850 °C
• Az építőanyag gyúlékonysági osztálya: A1 – F
• Védettség: IP 40
• Ütésállóság: 0,5 J
• Hőállóság: -5 – +60 °C
• Antibakteriális felület: igen
• Felület: védőfóliával
• Hossztűrés: ± 0,5% (20 °C-on)
• Szabvány: ČSN EN 50085-1

Felhasználási területek

• Fő kábelnyomvonalak iroda-, közép- és ipari épületekben
• Elosztószekrények és kapcsolószekrények bekötésének vezetése
• Nagy kábelszám vagy nagy átmérőjű vezetékek együttes vezetése
• Erős- és gyengeáramú áramkörök elkülönített vezetése egy nyomvonalon
• Agresszív és vegyi hatásoknak kitett beltéri környezet
• Robbanásveszélyes terek: 2-es zóna, valamint 22-es porrobbanás-veszélyes zóna a ČSN EN 60079-10 szerint

Kompatibilis idomok

• 8501_HB – végzáró
• 8502_HB – illesztéstakaró
• 8503_HB – saroktakaró
• 8504_HB – t-idom
• 8504/EKD_HB – t-idom szűkített
• 8505_HB – belső sarok
• 8506_HB – külső sarok

Gyakori kérdések

Mekkora a KOPOS EKD 80X40_HD csatorna hasznos belső keresztmetszete?

A hasznos belső keresztmetszet 2430 mm², ami a 40x80 mm-es profilban nagy kábelmennyiség vagy nagy átmérőjű vezetékek együttes vezetését is lehetővé teszi, a kitöltési tényező figyelembevételével.

Osztható a csatorna belső tere?

Igen, a profilba PEKD 40 típusú válaszfalak építhetők be, így az erősáramú és a gyengeáramú vezetékek külön szakaszban futhatnak.

Milyen védettséggel rendelkezik?

A gyártói adatlap szerinti védettség IP 40, az ütésállóság 0,5 J. Beltéri, látszó szerelésre készült, a szereléshez a nyomvonal töréspontjaira az adott mérethez tartozó idomok használhatók.

Milyen tűzvédelmi paraméterekkel rendelkezik?

A csatorna önkioltó, az önkioltási idő 30 s, az izzóhurok teszt értéke 850 °C, az építőanyag gyúlékonysági osztálya A1 – F. Gyártása a ČSN EN 50085-1 szabvány szerint történik.

Telepíthető robbanásveszélyes környezetben?

Igen, a tartozékokkal szerelt vezetékcsatorna telepíthető robbanásveszélyes területen: robbanásveszélyes anyagok esetén a 2-es zónában, porrobbanás-veszélyes térben a 22-es zónában, a ČSN EN 60079-10 szerint.

Milyen hőmérséklet-tartományban használható?

A megengedett hőállóság -5 – +60 °C között van. A csatorna hossza 20 °C-on ± 0,5% tűréssel értendő, amit hosszú nyomvonalaknál érdemes figyelembe venni. A csatorna nem UV-álló, közvetlen napsugárzásnak kitett helyre nem való.

Kapható a csatorna dobozos kiszerelésben is?

Igen. Ez a termék egy 2 m-es szál; nagyobb mennyiséghez a 10 fm / doboz kiszerelés is rendelhető (5 szál × 2 m), amely ugyanazt a KOPOS EKD 80X40_HD profilt tartalmazza, így a két kiszerelés vegyesen is beépíthető.
