Kopos EKE 140X60 HD szerelvényezhető fehér műanyag kábelcsatorna 60x140 (mxsz)

KOPOS EKE 140X60_HD kábelcsatorna 61x139 mm, fehér

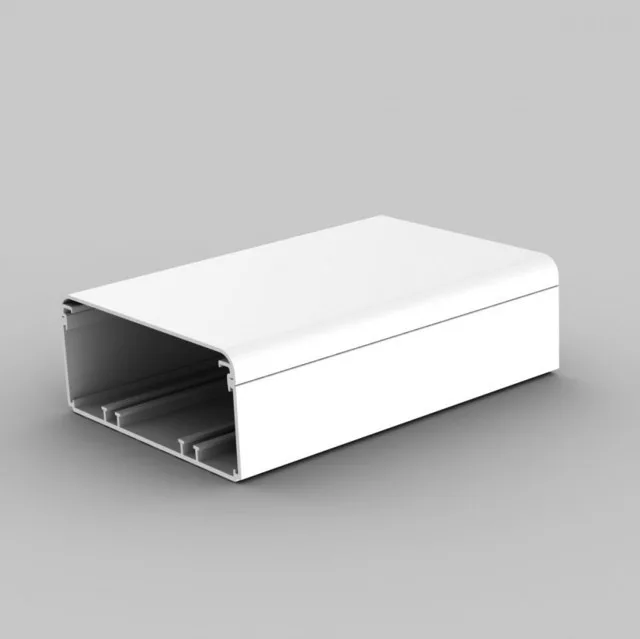

A KOPOS EKE 140X60_HD nagy keresztmetszetű, szögletes kábelcsatorna 61x139 mm mérettel (magasság × szélesség), 2 m szálhosszal. Több kábel, illetve nagyobb átmérőjű vezetékek együttes, védett vezetésére készült: fő kábelnyomvonalakhoz, elosztók bekötéséhez, iroda- és ipari épületek gerinc kábelezéséhez. Klasszikus fehér színe a legtöbb falfelülethez és szerelvényhez illik, ezért a látszó nyomvonal is diszkrét marad.

A csatorna önkioltó, ólommentes PVC-ből készül. A vaskosabb, 2 J ütésállóságú profil a nagyobb kábeltömeget is megtartja, a lekerekített, letisztult forma pedig a szem előtt lévő nyomvonalakon is jól mutat. Hasznos belső keresztmetszete 7000 mm². A felület védőfóliával ellátott, ezért a szerelés során nem karcolódik meg. A csatorna nem UV-álló, ezért beltéri szerelésre készült.

Műszaki jellemzők

• Típus: KOPOS EKE 140X60_HD kábelcsatorna

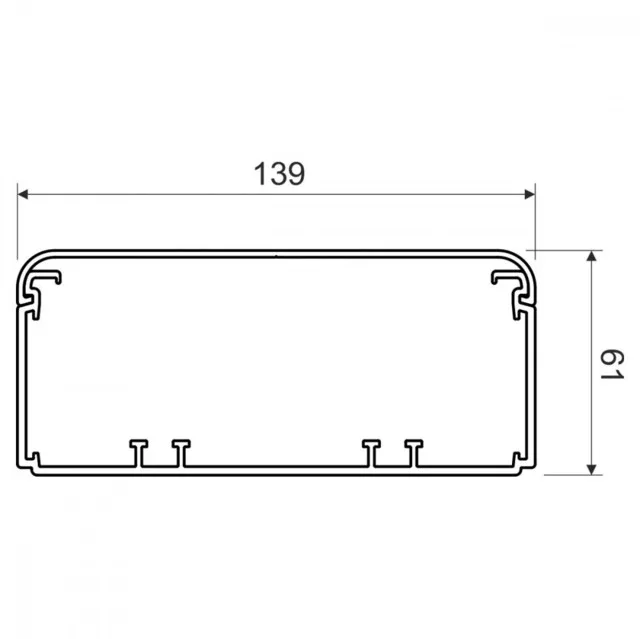

• Méret: 61x139 mm (magasság × szélesség), szálhossz: 2 m
• Hasznos belső keresztmetszet: 7000 mm²
• Szín: fehér
• Anyag: PVC, ólommentes
• Önkioltó: 30 s
• Izzóhurok teszt: 850 °C
• Az építőanyag gyúlékonysági osztálya: A1 – F
• Védettség: IP 20
• Ütésállóság: 2 J
• Hőállóság: -5 – +60 °C
• Antibakteriális felület: igen
• Felület: védőfóliával
• Hossztűrés: ± 0,5% (20 °C-on)
• Szabvány: ČSN EN 50085-1

Felhasználási területek

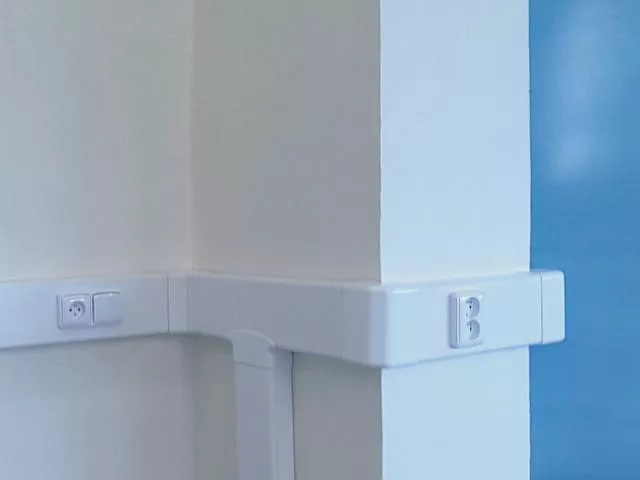

• Fő kábelnyomvonalak iroda-, közép- és ipari épületekben
• Elosztószekrények és kapcsolószekrények bekötésének vezetése
• Nagy kábelszám vagy nagy átmérőjű vezetékek együttes vezetése
• Agresszív és vegyi hatásoknak kitett beltéri környezet
• Robbanásveszélyes terek: 2-es zóna, valamint 22-es porrobbanás-veszélyes zóna a ČSN EN 60079-10 szerint

Kompatibilis idomok

• 8561_HB – végzáró
• 8562_HB – illesztéstakaró
• 8563_HB – saroktakaró
• 8564_HB – t-idom
• 8565_HB – belső sarok
• 8566_HB – külső sarok
• 8560-11_HB – készülékalátét
• 8560-12_HB – készülékalátét
• 8560-13_HB – készülékalátét

Gyakori kérdések

Mekkora a KOPOS EKE 140X60_HD csatorna hasznos belső keresztmetszete?

A hasznos belső keresztmetszet 7000 mm², ami a 61x139 mm-es profilban nagy kábelmennyiség vagy nagy átmérőjű vezetékek együttes vezetését is lehetővé teszi, a kitöltési tényező figyelembevételével.

Osztható a csatorna belső tere?

Ehhez a profilhoz a gyártó nem kínál beépíthető válaszfalat; ha elkülönített vezetésre van szükség, az EKD sorozat PEKD 40 válaszfallal osztható változatát érdemes választani.

Milyen védettséggel rendelkezik?

A gyártói adatlap szerinti védettség IP 20, az ütésállóság 2 J. Beltéri, látszó szerelésre készült, a szereléshez a nyomvonal töréspontjaira az adott mérethez tartozó idomok használhatók.

Milyen tűzvédelmi paraméterekkel rendelkezik?

A csatorna önkioltó, az önkioltási idő 30 s, az izzóhurok teszt értéke 850 °C, az építőanyag gyúlékonysági osztálya A1 – F. Gyártása a ČSN EN 50085-1 szabvány szerint történik.

Telepíthető robbanásveszélyes környezetben?

Igen, a tartozékokkal szerelt vezetékcsatorna telepíthető robbanásveszélyes területen: robbanásveszélyes anyagok esetén a 2-es zónában, porrobbanás-veszélyes térben a 22-es zónában, a ČSN EN 60079-10 szerint.

Milyen hőmérséklet-tartományban használható?

A megengedett hőállóság -5 – +60 °C között van. A csatorna hossza 20 °C-on ± 0,5% tűréssel értendő, amit hosszú nyomvonalaknál érdemes figyelembe venni. A csatorna nem UV-álló, közvetlen napsugárzásnak kitett helyre nem való.

Kapható a csatorna dobozos kiszerelésben is?

Igen. Ez a termék egy 2 m-es szál; nagyobb mennyiséghez a 6 fm / doboz kiszerelés is rendelhető (3 szál × 2 m), amely ugyanazt a KOPOS EKE 140X60_HD profilt tartalmazza, így a két kiszerelés vegyesen is beépíthető.
