Schneider Electric SDD111133L egypólusú nyomó (N101), fehér burkolattal, kék jelzőfénnyel, címketartóval, rugós bekötés, kerét nélkül, süllyesztett, 10A 250V IP20 (Sedna Design / Elements)

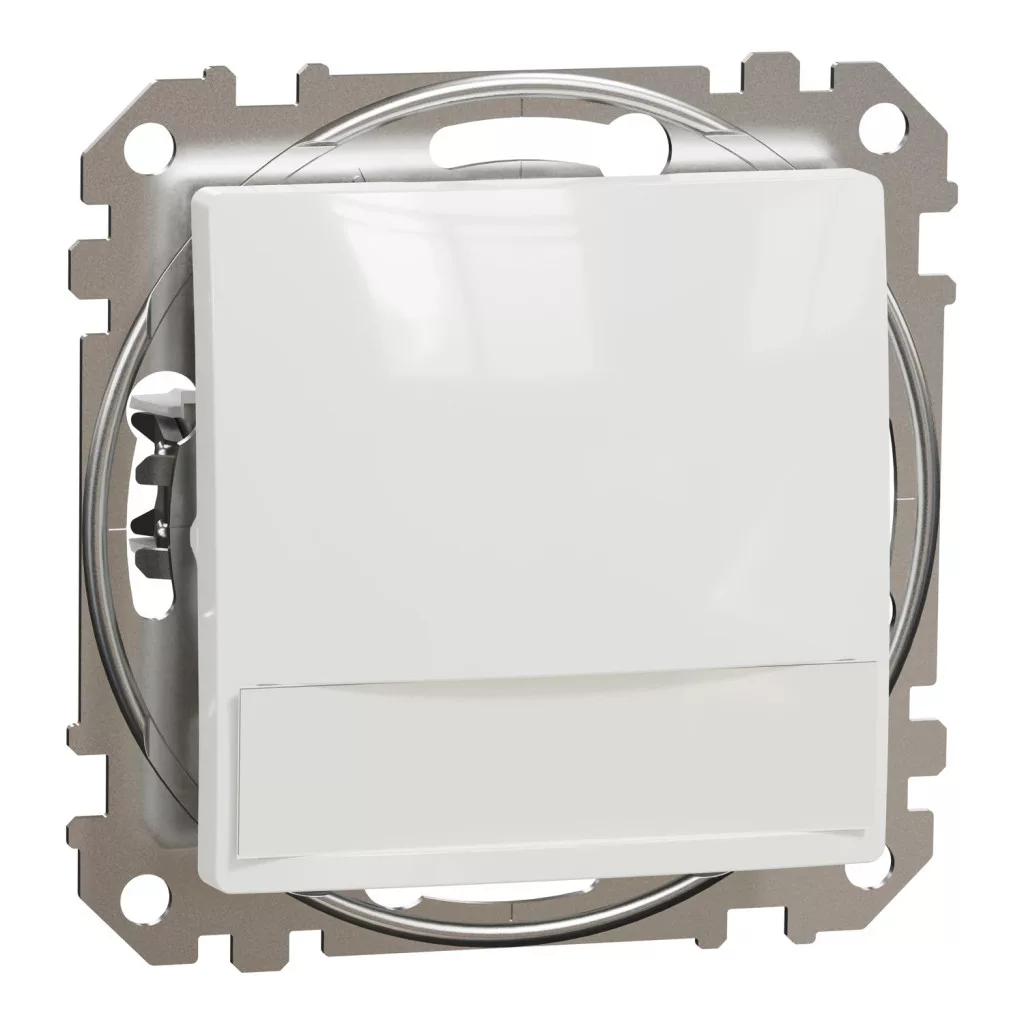

Schneider Electric Sedna SDD111133L egypólusú nyomógomb címketartóval – 10 A, fehér, kék jelzőfénnyel

A Schneider Electric Sedna Design & Elements sorozat SDD111133L típusú készüléke egypólusú nyomógomb címketartóval, amely cserélhető feliratozású címketartóval készül, így a nyomógomb funkciója helyben megjelölhető, és a működtetés idejére ad impulzust. Névleges értékei 10 A és 250 V AC, a kapcsolható teljesítmény 2300 W. A készülék süllyesztett szerelvénydobozba építhető.

A rugós bekötés 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetők csatlakoztatását teszi lehetővé, 13 mm csupaszítási hosszal. A készülékbe épített kék jelzőfény kikapcsolt állapotban világít, így sötétben is könnyen megtalálható. A címketartóba helyezett felirat cserélhető, így a nyomógomb funkciója utólag is átjelölhető. A látszó részek anyaga hőre lágyuló, UV-stabilizált ABS, felülete fényes, színe Fehér (RAL 9003). Beépítési mélysége 37 mm, a látszó rész mélysége 24 mm, rögzítése karmokkal (46…60 mm) és csavarokkal történik.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD111133L
• Termékcsalád: Sedna Design és Elements
• Termék típusa: nyomógomb (egypólusú nyomógomb címketartóval)
• Funkció: egypólusú nyomógomb címketartóval
• Billentyűk száma: 1
• Helyi jelzés: kék jelzőfény
• Névleges áram: 10 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Kapcsolható teljesítmény: 2300 W
• Működtetőszerkezet: nyomógomb
• Technológia: elektromechanikus
• Bekötés: rugós bekötés
• Beköthető keresztmetszet: 1,5…2,5 mm²
• Csupaszítási hossz: 13 mm
• Szerelés: süllyesztett
• Rögzítés: karmokkal (46…60 mm) és csavarokkal
• Méretek: 73x73x37 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 24 mm
• Anyag: hőre lágyuló, UV-stabilizált ABS
• Szín és felület: Fehér (RAL 9003), fényes
• Védettség: IP20, IK03
• Megfelelőség: CE jelölés, IEC 60669-1 szabvány
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Feliratozást igénylő vezérlések irodákban, szállodákban és közösségi terekben
• Lakások, nappalik és hálószobák szerelvényezése
• Irodák, tárgyalók és recepciók villamos hálózata
• Szállodai szobák és közösségi terek felújítása
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD111133L?

Az SDD111133L egypólusú nyomógomb címketartóval, amely cserélhető feliratozású címketartóval készül, így a nyomógomb funkciója helyben megjelölhető, és a működtetés idejére ad impulzust. Süllyesztett szerelvénydobozba építhető, 10 A 250 V AC névleges értékekkel. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Van a készüléken jelző- vagy ellenőrzőfény?

Igen, kék jelzőfény épült bele, amely kikapcsolt állapotban világít, így sötétben megkönnyíti a készülék megtalálását.

Hogyan történik a vezetékek bekötése?

A készülék rugós bekötéssel készül, 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetőkhöz, 13 mm csupaszítási hosszal.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba szerelhető, a rögzítés karmokkal (46…60 mm) és csavarokkal történik. A beépítési mélység 37 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. Süllyesztett szerelvénydoboz helyett gyári kiemelő keret használható, amellyel a készülék falbontás és vésés nélkül, falon kívül is felszerelhető.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x37 mm (magasság × szélesség × mélység), színe Fehér (RAL 9003), felülete fényes, anyaga hőre lágyuló, UV-stabilizált ABS.

Mekkora terhelés kapcsolható vele?

A névleges áram 10 A 250 V AC mellett, a kapcsolható teljesítmény 2300 W. A készülék IP20, IK03 védettségű, CE jelöléssel, IEC 60669-1 szerint gyártva.

Elérhető ez a termék más színben is?

Ez a modell jelenleg kizárólag fehér színben érhető el. A Sedna sorozat más készülékei ugyanakkor több színváltozatban is kaphatók, így a helyiség szerelvényei egységes megjelenésűre tervezhetők.

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, fehér színben a következő keretek rendelhetők hozzá:

• SDD311801 – egyes keret, fehér (1 szerelvényhez)
• SDD311802 – kettes keret, fehér (2 szerelvényhez)
• SDD311803 – hármas keret, fehér (3 szerelvényhez)
• SDD311804 – négyes keret, fehér (4 szerelvényhez)
• SDD311805 – ötös keret, fehér (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
