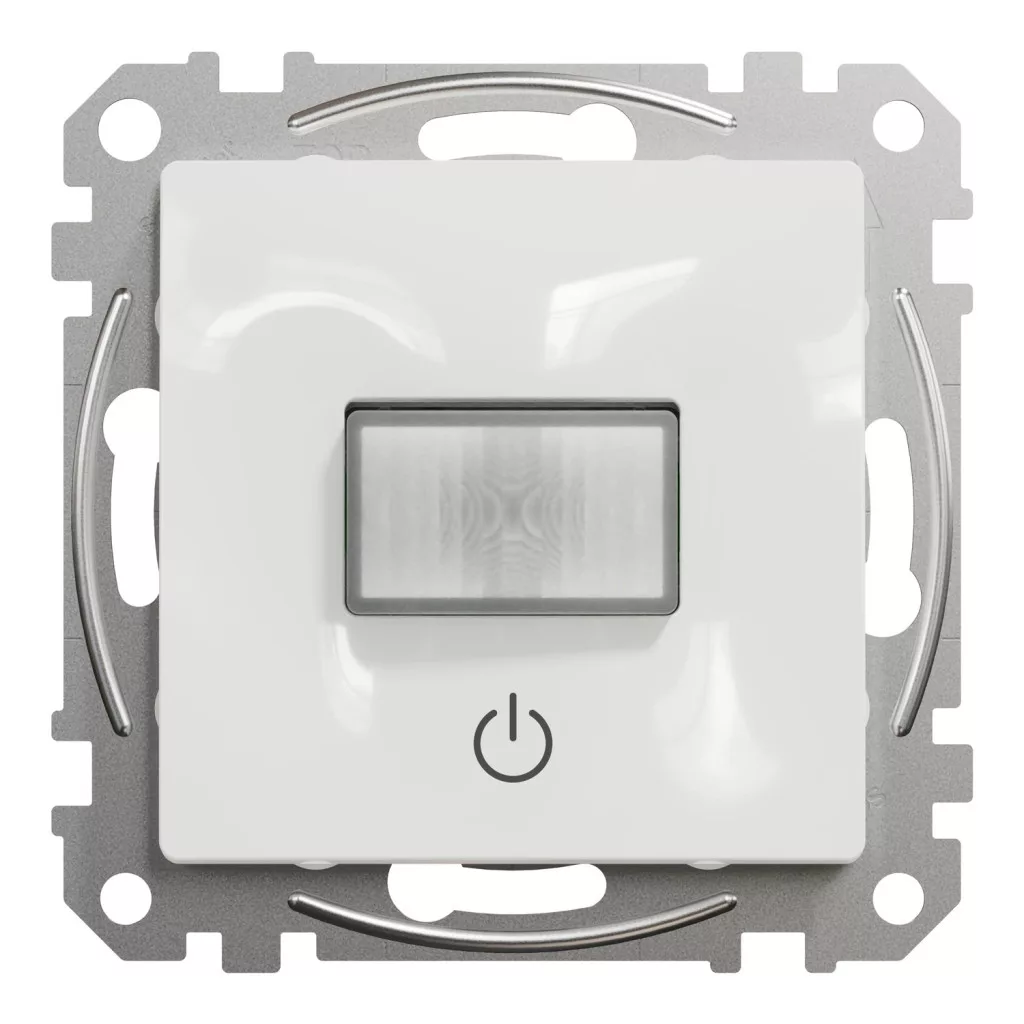

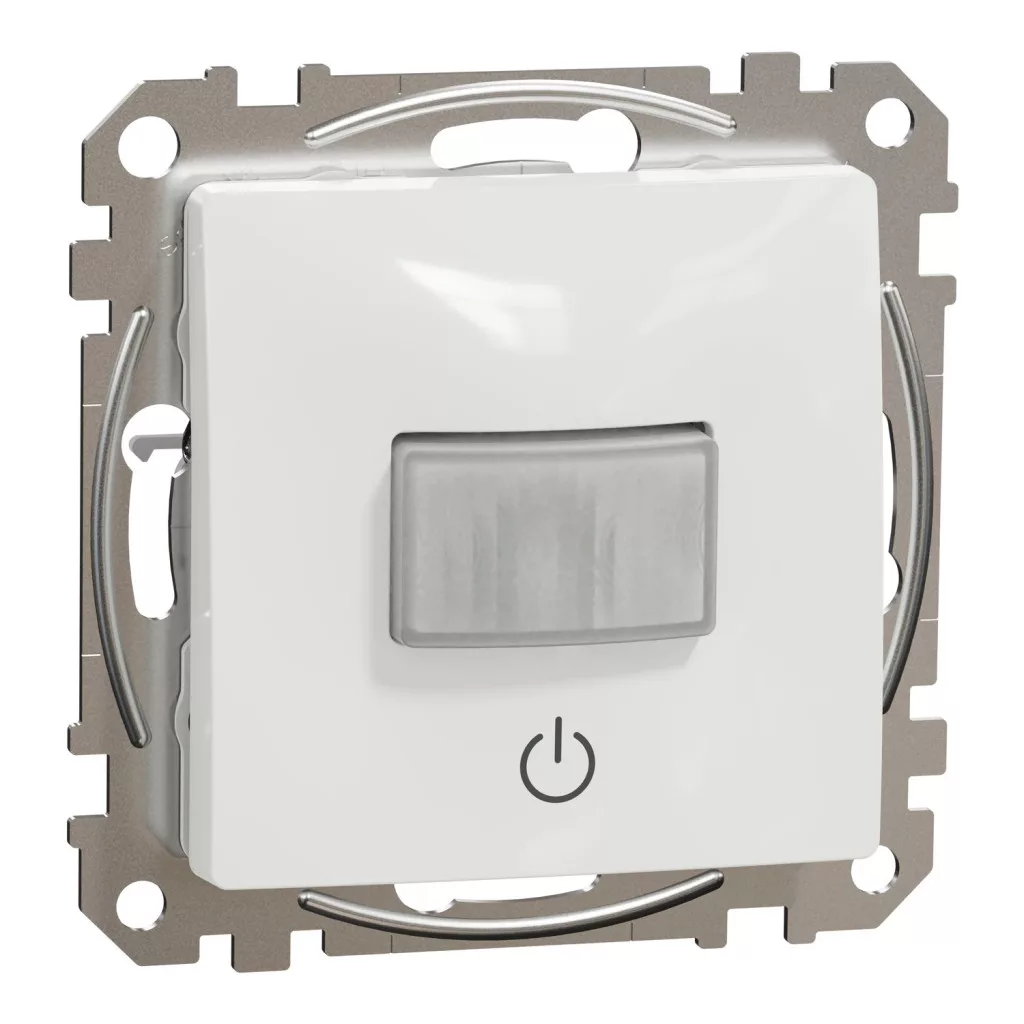

Schneider Electric SDD111504 Nyomógombos mozgásérzékelő, fehér burkolattal, keret nélkül, 10 A 230 V AC, 160°, csavaros bekötés (Sedna Design / Elements)

Schneider Electric Sedna SDD111504 PIR mozgásérzékelő nyomógombbal – 160°, 10 A, fehér

A Schneider Electric Sedna Design & Elements sorozat SDD111504 típusa passzív infravörös (PIR) mozgásérzékelő világításvezérléshez. Vízszintes érzékelési szöge 160°, hatótávolsága 9 m, névleges terhelhetősége 10 A 230 V AC, 50 Hz frekvencián. Automata üzem mellett kézi felülbírálás is lehetséges a beépített nyomógombbal.

A bekapcsolási küszöbfény 20…500 lux között, a kikapcsolási késleltetés 5 másodperc és 30 perc között állítható, így a készülék folyosóhoz, lépcsőházhoz és mellékhelyiséghez egyaránt beállítható. A bekötés csavaros sorkapcsokkal, 2,5 mm² keresztmetszetű vezetőhöz, 8 mm csupaszítási hosszal történik. A látszó részek anyaga hőre lágyuló, UV-stabilizált ABS, felülete fényes, színe Fehér (RAL 9003); beépítési mélysége 48 mm, a látszó rész mélysége 26 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD111504
• Termékcsalád: Sedna Design és Elements
• Termék típusa: mozgásérzékelő nyomógombbal
• Érzékelő típusa: PIR (passzív infravörös)
• Vízszintes érzékelési szög: 160°
• Hatótávolság: 9 m
• Fényerő-küszöb beállítása: 20…500 lux
• Időkésleltetés: 5 s…30 perc
• Üzemmód: automata, kézi felülbírálással
• Névleges áram: 10 A, 230 V AC, 50 Hz
• Terhelhetőség izzólámpa: 2200 W
• Terhelhetőség halogénlámpa: 2000 W
• Terhelhetőség LED lámpa: 200 W
• Terhelhetőség kompakt fénycső: 200 W
• Terhelhetőség egyfázisú motor: 1000 VA
• Bekötés: csavaros bekötés
• Beköthető keresztmetszet: 1 vezeték, 2,5 mm²
• Csupaszítási hossz: 8 mm
• Szerelés: süllyesztett
• Rögzítés: csavarokkal
• Méretek: 73x73x48 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 26 mm
• Üzemi hőmérséklet: 5…35 °C
• Anyag: hőre lágyuló, UV-stabilizált ABS
• Szín és felület: Fehér (RAL 9003), fényes
• Védettség: IP20
• Megfelelőség: CE jelölés
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Folyosók, előszobák és lépcsőházak automata világítása
• Mellékhelyiségek és tárolók mozgásra kapcsolt világítása
• Energiatakarékos világításvezérlés irodákban
• Irodák, tárgyalók és szállodai szobák villamos hálózata
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD111504?

PIR mozgásérzékelő világításvezérléshez: mozgás hatására kapcsolja a világítást, a beépített nyomógombbal pedig kézzel felül is bírálható. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Mekkora területet érzékel?

Vízszintes érzékelési szöge 160°, hatótávolsága 9 m.

Beállítható a bekapcsolási küszöb és a késleltetés?

Igen, a fényerő-küszöb 20…500 lux, az utánvilágítási idő 5 másodperc és 30 perc között állítható.

Mekkora terhelést kapcsol?

Névleges árama 10 A 230 V AC mellett; izzólámpánál 2200 W, halogénnél 2000 W, LED-nél és kompakt fénycsőnél 200 W, egyfázisú motornál 1000 VA.

Hogyan történik a bekötése?

Csavaros sorkapcsokkal, 2,5 mm² keresztmetszetű merev vagy hajlékony vezetőhöz, 8 mm csupaszítási hosszal, süllyesztett szerelvénydobozban.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x48 mm (magasság × szélesség × mélység), a látszó rész mélysége 26 mm. Színe Fehér (RAL 9003), felülete fényes, anyaga hőre lágyuló, UV-stabilizált ABS.

Milyen szerelvénydobozba építhető be?

A készülék szabványos süllyesztett szerelvénydobozba szerelhető. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. Süllyesztett szerelvénydoboz helyett gyári kiemelő keret használható, amellyel a készülék falbontás és vésés nélkül, falon kívül is felszerelhető.

Elérhető ez a termék más színben is?

Igen, ez a modell fehér színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD112504 – PIR mozgásérzékelő 160 fok, bézs
• SDD113504 – PIR mozgásérzékelő 160 fok, alumínium
• SDD114504 – PIR mozgásérzékelő 160 fok, antracit

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, fehér színben a következő keretek rendelhetők hozzá:

• SDD311801 – egyes keret, fehér (1 szerelvényhez)
• SDD311802 – kettes keret, fehér (2 szerelvényhez)
• SDD311803 – hármas keret, fehér (3 szerelvényhez)
• SDD311804 – négyes keret, fehér (4 szerelvényhez)
• SDD311805 – ötös keret, fehér (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
