Schneider Electric SDD180111U egypólusú nyomó (N101), nyír burkolattal, rugós bekötés, kerét nélkül, süllyesztett, 10A 250V IP20 (Sedna Design / Elements)

Schneider Electric Sedna SDD180111U egypólusú nyomógomb – 10 A, nyír

A Schneider Electric Sedna Design & Elements sorozat SDD180111U típusú készüléke egypólusú nyomógomb, amely rövid impulzust ad a működtetés idejére, ezért lépcsőházi automata, impulzusrelé vagy csengő vezérlésére alkalmas. Névleges terhelhetősége 10 A 250 V AC, 50 Hz hálózati frekvencián, a kapcsolható teljesítmény 2300 W. A készülék keret nélkül kerül forgalomba, ezért a hozzá illő Sedna keretet külön kell megrendelni. Süllyesztett szerelvénydobozba építhető.

A billentyűs működtetésű, elektromechanikus szerkezet 1 billentyűvel készül. A rugós bekötés 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetők gyors csatlakoztatását teszi lehetővé, 13 mm csupaszítási hosszal, szerszám nélküli bekötéssel. A látszó részek anyaga PC (polikarbonát), felülete fényes, UV-nyomtatott, színe Nyír (Pantone 4685C). Beépítési mélysége 37 mm, a látszó rész mélysége 24 mm, rögzítése csavarokkal történik.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD180111U
• Termékcsalád: Sedna Design és Elements
• Termék típusa: nyomógomb (egypólusú nyomógomb)
• Funkció: egypólusú nyomógomb
• Billentyűk száma: 1
• Névleges áram: 10 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50 Hz
• Kapcsolható teljesítmény: 2300 W
• Működtetőszerkezet: nyomógomb
• Technológia: elektromechanikus
• Bekötés: rugós bekötés, szerszám nélkül
• Beköthető keresztmetszet: 1,5…2,5 mm²
• Csupaszítási hossz: 13 mm
• Szerelés: süllyesztett
• Keret: nem tartozék, külön rendelendő
• Rögzítés: csavarokkal
• Kivitel: komplett készülék keret nélkül
• Méretek: 73x73x37 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 24 mm
• Anyag: PC (polikarbonát)
• Szín és felület: Nyír (Pantone 4685C), fényes, UV-nyomtatott felület
• Védettség: IP20, IK03
• Megfelelőség: CE jelölés, IEC 60669-1 szabvány

Tipikus felhasználási területek

• Lépcsőházi automaták, impulzusrelék és csengők vezérlése
• Lakások, nappalik és hálószobák szerelvényezése
• Irodák, tárgyalók és recepciók villamos hálózata
• Szállodai szobák és közösségi terek felújítása
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD180111U?

Az SDD180111U egypólusú nyomógomb, amely rövid impulzust ad a működtetés idejére, ezért lépcsőházi automata, impulzusrelé vagy csengő vezérlésére alkalmas. Süllyesztett szerelvénydobozba építhető, lakó- és irodaépületek 10 A 250 V AC hálózatában. A keret nem tartozéka a terméknek, külön rendelendő.

Van a készüléken jelző- vagy ellenőrzőfény?

Nem, ez a változat fény nélküli kivitel. A sorozatban elérhető kék jelzőfényes (L) és piros ellenőrzőfényes (N) változat is.

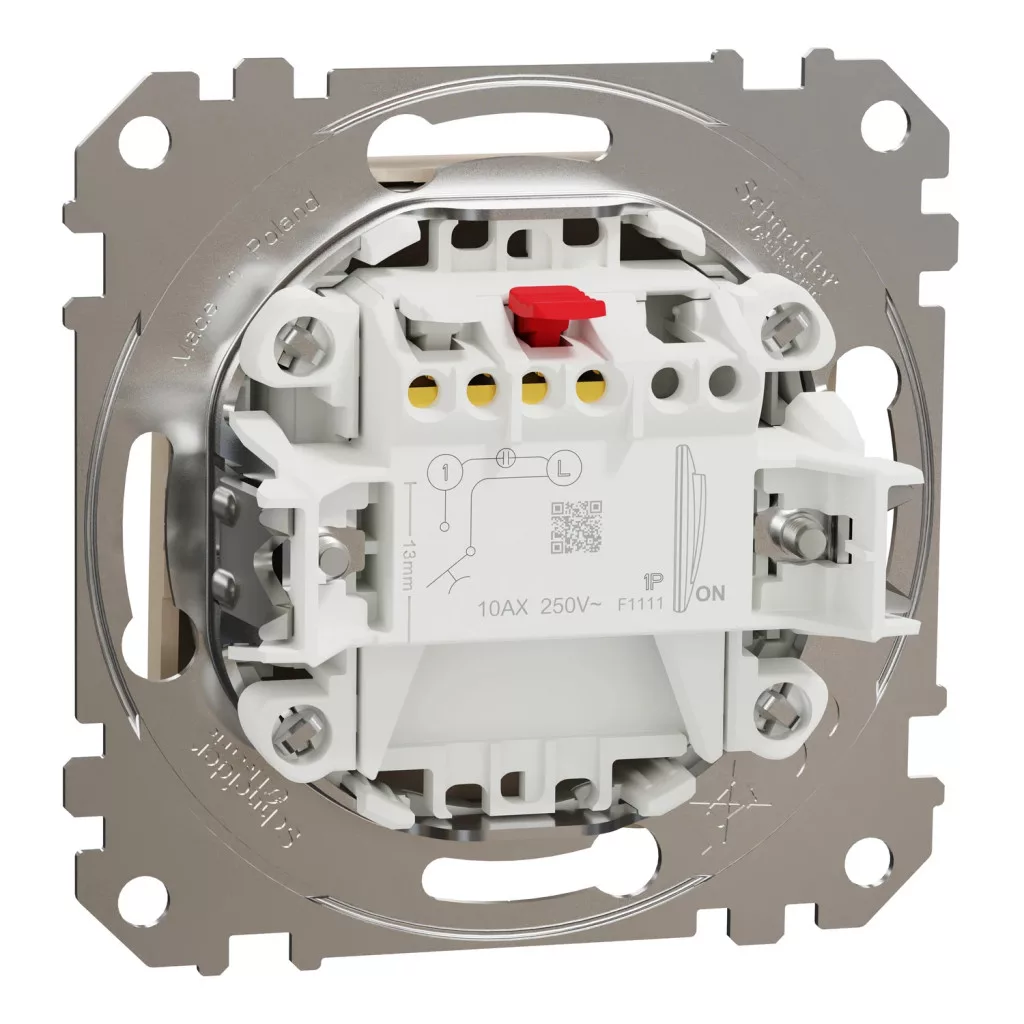

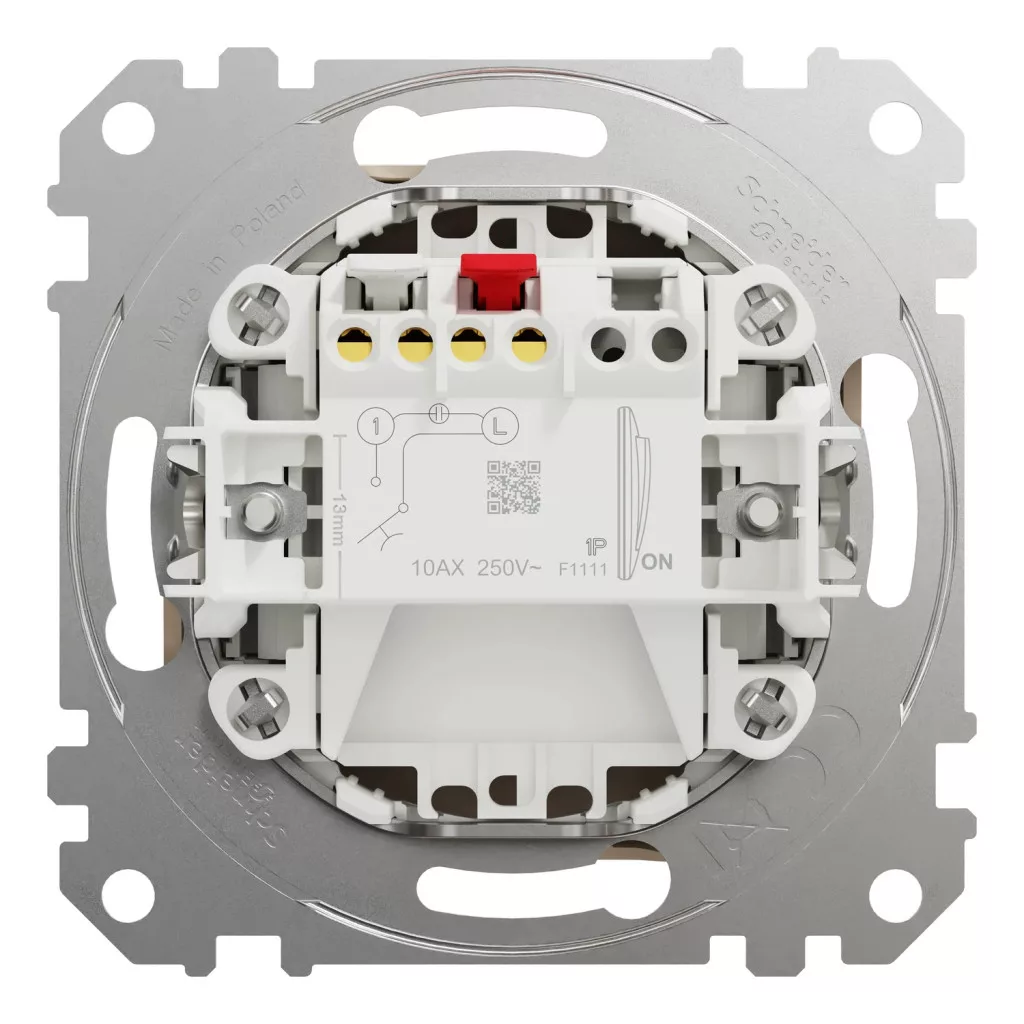

Hogyan történik a vezetékek bekötése?

A készülék rugós bekötéssel készül, 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetőkhöz, 13 mm csupaszítási hosszal, szerszám nélkül.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba szerelhető. A rögzítés csavarokkal történik, a beépítési mélység 37 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

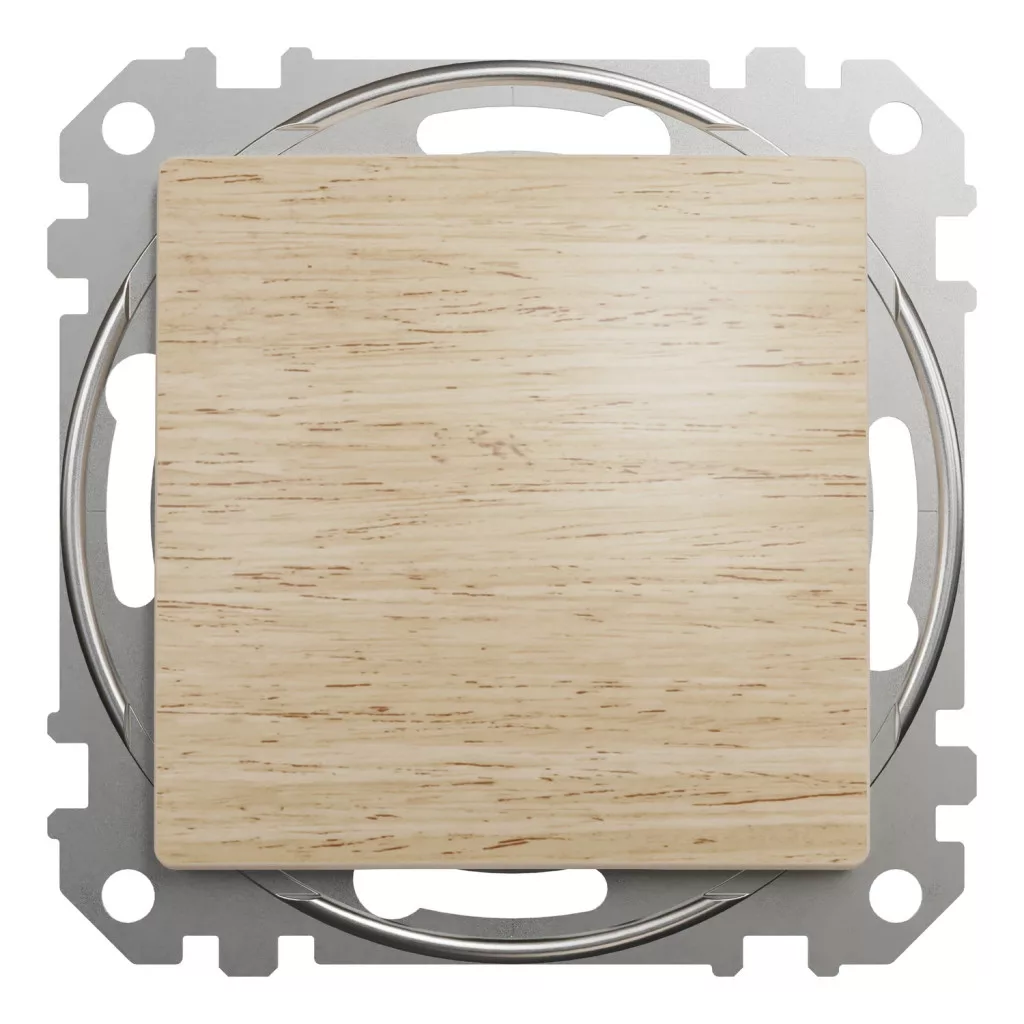

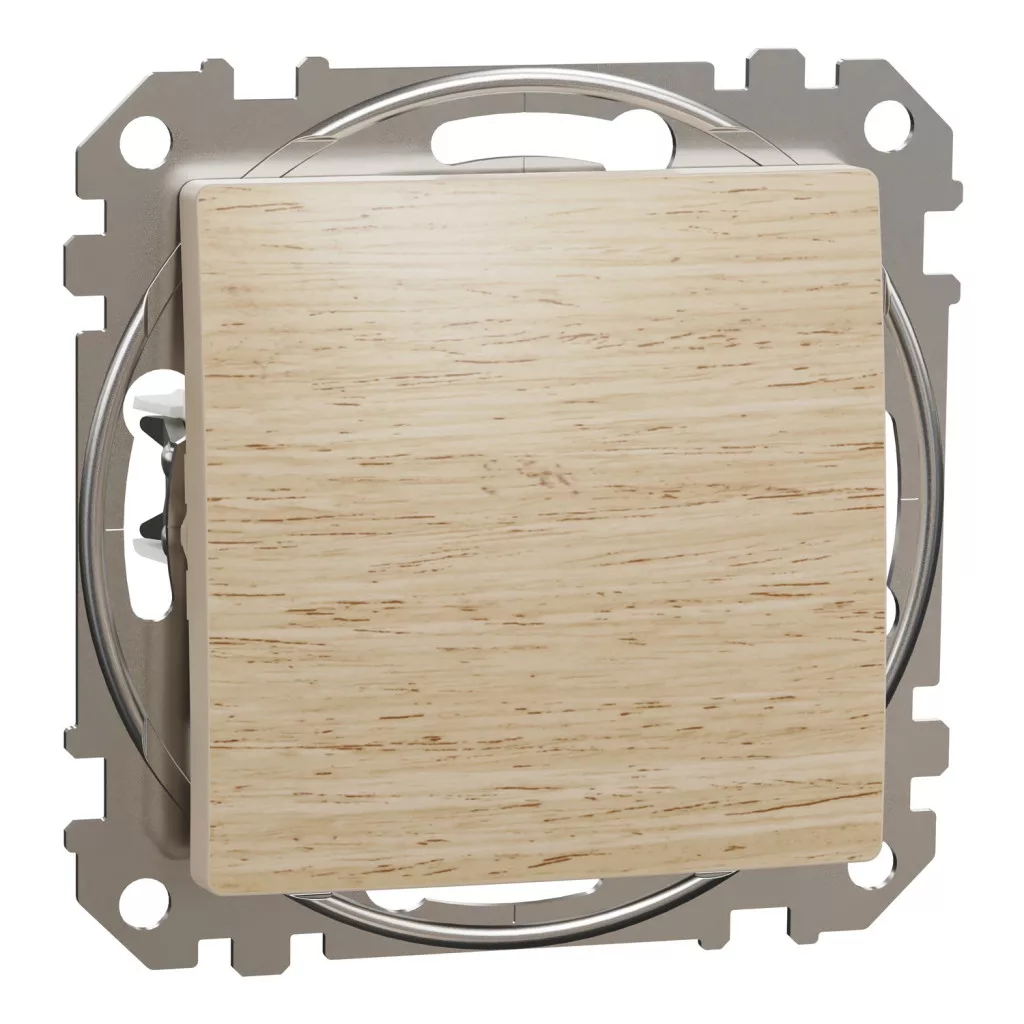

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x37 mm (magasság × szélesség × mélység), a látszó rész mélysége 24 mm. Színe Nyír (Pantone 4685C), felülete fényes, UV-nyomtatott, anyaga PC (polikarbonát).

Mekkora terhelés kapcsolható vele?

A névleges áram 10 A 250 V AC mellett, a kapcsolható teljesítmény 2300 W. A készülék IP20, IK03 védettségű, CE jelöléssel, IEC 60669-1 szerint gyártva.

Elérhető ez a termék más színben is?

Igen, ez a modell nyír színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD111111 – egypólusú nyomógomb 10 A, fehér
• SDD112111 – egypólusú nyomógomb 10 A, bézs
• SDD113111 – egypólusú nyomógomb 10 A, alumínium
• SDD114111 – egypólusú nyomógomb 10 A, antracit
• SDD170111U – egypólusú nyomógomb keret nélkül, szálcsiszolt alumínium
• SDD172111U – egypólusú nyomógomb keret nélkül, szálcsiszolt titánium
• SDD181111U – egypólusú nyomógomb keret nélkül, wenge

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, nyír színben a következő keretek rendelhetők hozzá:

• SDD380801U – egyes keret, nyír (1 szerelvényhez)
• SDD380802U – kettes keret, nyír (2 szerelvényhez)
• SDD380803U – hármas keret, nyír (3 szerelvényhez)
• SDD380804U – négyes keret, nyír (4 szerelvényhez)
• SDD380805U – ötös keret, nyír (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
