A kapcsolóbetét a szerelvény működő része: ez kerül a falon belüli dobozba, ez végzi a kapcsolást, és erre kerül később a billentyű meg a keret. Burkolat nélkül érkezik, mert a látható elemeket rendszer és felület szerint külön kell választani — így ugyanaz a mechanika System M és System D megjelenéssel is beépíthető.

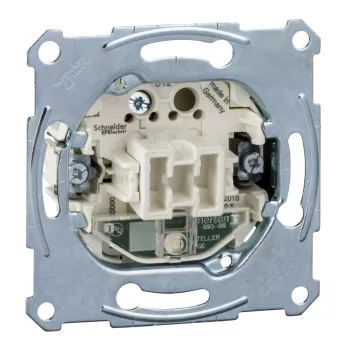

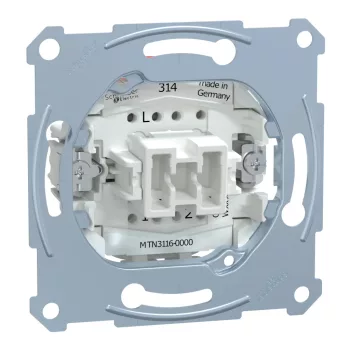

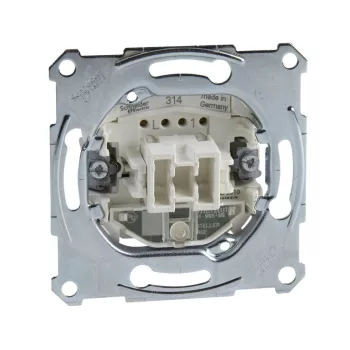

A kínálat kapcsolási séma szerint tagolódik. Egypólusú (101) kapcsoló egy fényforrás helyi kapcsolására: MTN3111-0000 rugós bekötéssel, MTN3131-0000 jelzőfénnyel, MTN3501-0000 ellenőrzőfénnyel, csavaros bekötéssel. Kétpólusú (102) kapcsoló mindkét vezető bontásához: MEG3112-0000 és MEG3612-0000, ellenőrzőfényes kivitelben MEG3102-0000, MEG3602-0000 és a csavaros MEG3502-0000. Váltókapcsoló (106) két pontról kapcsolt világításhoz: MTN3116-0000, MEG3616-0000, a csavaros MEG3516-0000, jelzőfénnyel MEG3136-0000, MEG3636-0000 és MEG3536-0000, ellenőrzőfénnyel MTN3106-0000, MEG3606-0000 és MEG3506-0000.
Keresztkapcsoló (107) a három vagy több kapcsolási pontot igénylő körökhöz: MTN3117-0000 és a jelzőfényes MEG3137-0000. Csillárkapcsoló (105) két fénycsoport külön kapcsolásához: MTN3115-0000, MEG3615-0000, a csavaros MEG3515-0000, a nulla csatlakozóval szerelt MEG3125-0000, ellenőrzőfénnyel MEG3105-0000 és MEG3605-0000, jelzőfénnyel MEG3135-0000, MEG3635-0000 és MEG3535-0000. Dupla váltóérintkezős kapcsoló (106+6): MTN3126-0000, MEG3626-0000 és a csavaros MEG3526-0000; váltókapcsoló és nyomó egy betétben (106+N101): MEG3128-0000. A betétek 10 A és 16 A terhelhetőséggel, rugós és csavaros bekötéssel készülnek.
A billentyűket a System M és a System D billentyűkategóriákban, a kereteket pedig a Merten keretek kínálatában találja az Elektrikstore-nál.
Miért a betétből induljon a tervezés?
A kapcsolási sémát a villamos terv határozza meg, és ez az, ami a falba kerül: ha egy helyiséget két pontról kell kapcsolni, oda váltókapcsoló való, ha háromról, akkor a kettő közé keresztkapcsoló. Ezt utólag csak vezetékhúzással lehet megváltoztatni, míg a megjelenés bármikor módosítható. Ezért érdemes a betétekkel kezdeni, és csak utána eldönteni, milyen billentyű és keret kerül rájuk. A jelző- és ellenőrzőfényes kivitelek külön figyelmet érdemelnek: ezekhez a hozzájuk illő, ablakos billentyű is szükséges, különben a fény nem látszik.
Tipikus felhasználási területek
- Helyiségek egypontos világításkapcsolása egypólusú betéttel
- Folyosó, lépcsőház és hálószoba két- és többpontos kapcsolása
- Csillár és kétcsoportos világítás egy szerelvényhelyről
- Vizes helyiségek és gépek köre kétpólusú, mindkét vezetőt bontó kapcsolóval
- Sötét közlekedők, ahol a billentyű jelzőfénye segít a tájékozódásban
Hogyan válassza ki a megfelelő betétet?
- Egypólusú kapcsoló (101) – MTN3111-0000 rugós, MTN3131-0000 jelzőfénnyel, MTN3501-0000 ellenőrzőfénnyel, csavaros bekötéssel.
- Kétpólusú kapcsoló (102) – MEG3112-0000 és MEG3612-0000 alapkivitelben; MEG3102-0000, MEG3602-0000, MEG3502-0000 ellenőrzőfénnyel.
- Váltókapcsoló (106) – MTN3116-0000, MEG3616-0000, MEG3516-0000 alapkivitelben; MEG3136-0000, MEG3636-0000, MEG3536-0000 jelzőfénnyel; MTN3106-0000, MEG3606-0000, MEG3506-0000 ellenőrzőfénnyel.
- Keresztkapcsoló (107) – MTN3117-0000 alapkivitelben, MEG3137-0000 jelzőfénnyel.
- Csillárkapcsoló (105) – MTN3115-0000, MEG3615-0000, MEG3515-0000 alapkivitelben; MEG3125-0000 nulla csatlakozóval; MEG3105-0000 és MEG3605-0000 ellenőrzőfénnyel; MEG3135-0000, MEG3635-0000, MEG3535-0000 jelzőfénnyel.
- Dupla váltóérintkezős kapcsoló (106+6) – MTN3126-0000, MEG3626-0000, MEG3526-0000.
- Váltókapcsoló és nyomó egy betétben (106+N101) – MEG3128-0000.
Gyakori kérdések
Mi a különbség a jelzőfény és az ellenőrzőfény között? A jelzőfény a kapcsoló megtalálását segíti, az ellenőrzőfény pedig a kapcsolt kör állapotát mutatja; mindkettőhöz a megfelelő, fényáteresztő billentyű szükséges.
Elég a betét egy működő kapcsolóhoz? Nem, a betét burkolat és keret nélkül érkezik: billentyű és keret is kell hozzá.
Rugós vagy csavaros bekötés? Műszakilag egyenértékűek; a rugós gyorsabb szerelést tesz lehetővé, a csavaros a hagyományos munkamódot követi.
A pillanatnyi kapcsolást végző betéteket a Merten nyomók oldalon, a kategória áttekintését pedig a Merten kapcsolók, nyomók oldalon találja.
