Schneider Electric Merten MTN3111-0000 egypólusú kapcsoló betét (101), burkolat és keret nélkül, rugós bekötés, süllyesztett 10A 250V

Schneider Electric Merten MTN3111-0000 Egypólusú kapcsoló, rugós, 10AX (101)

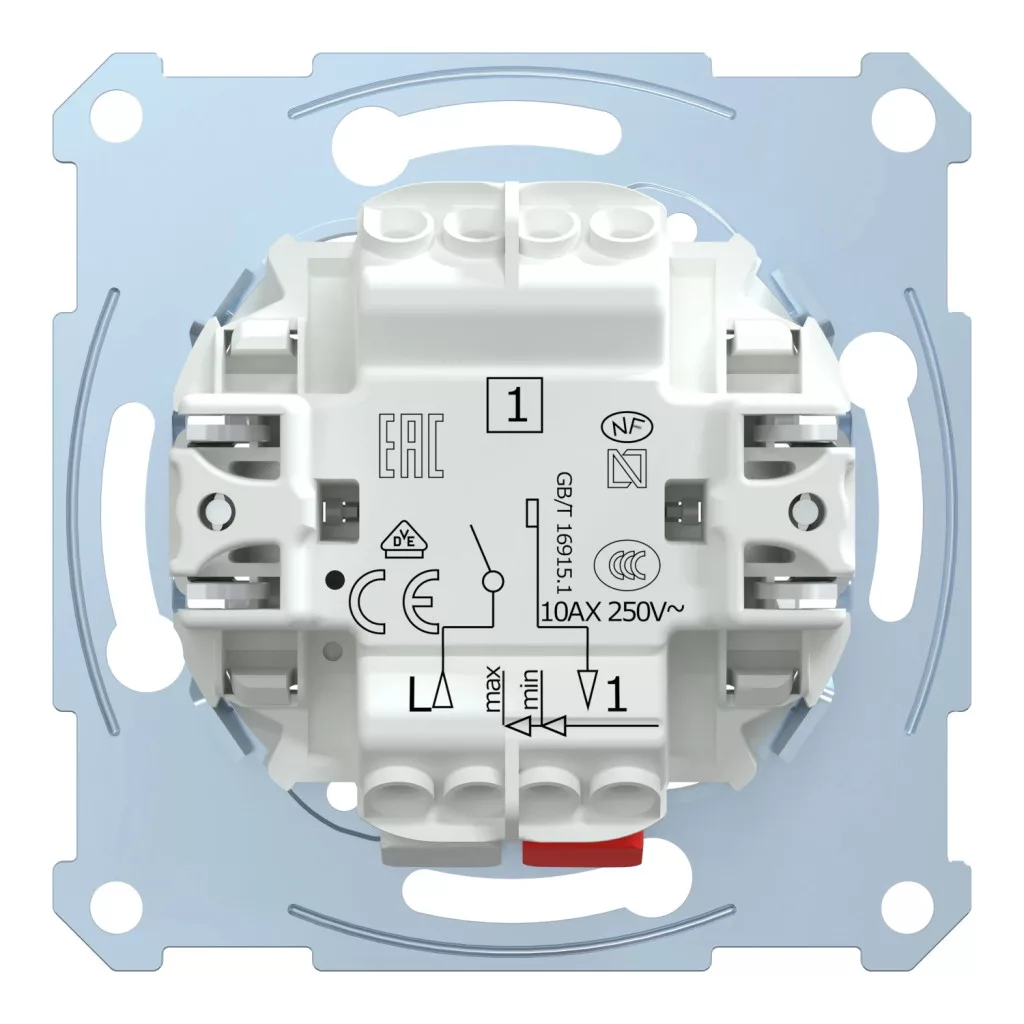

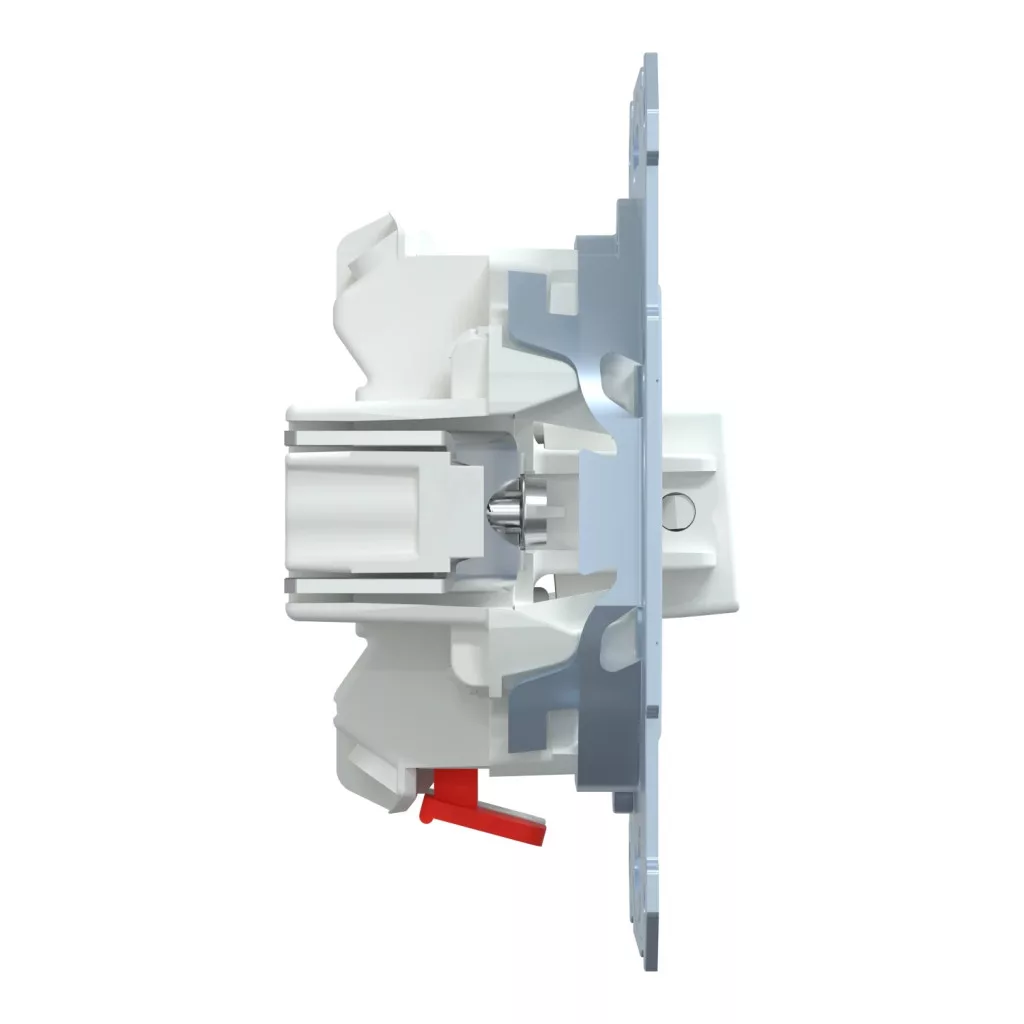

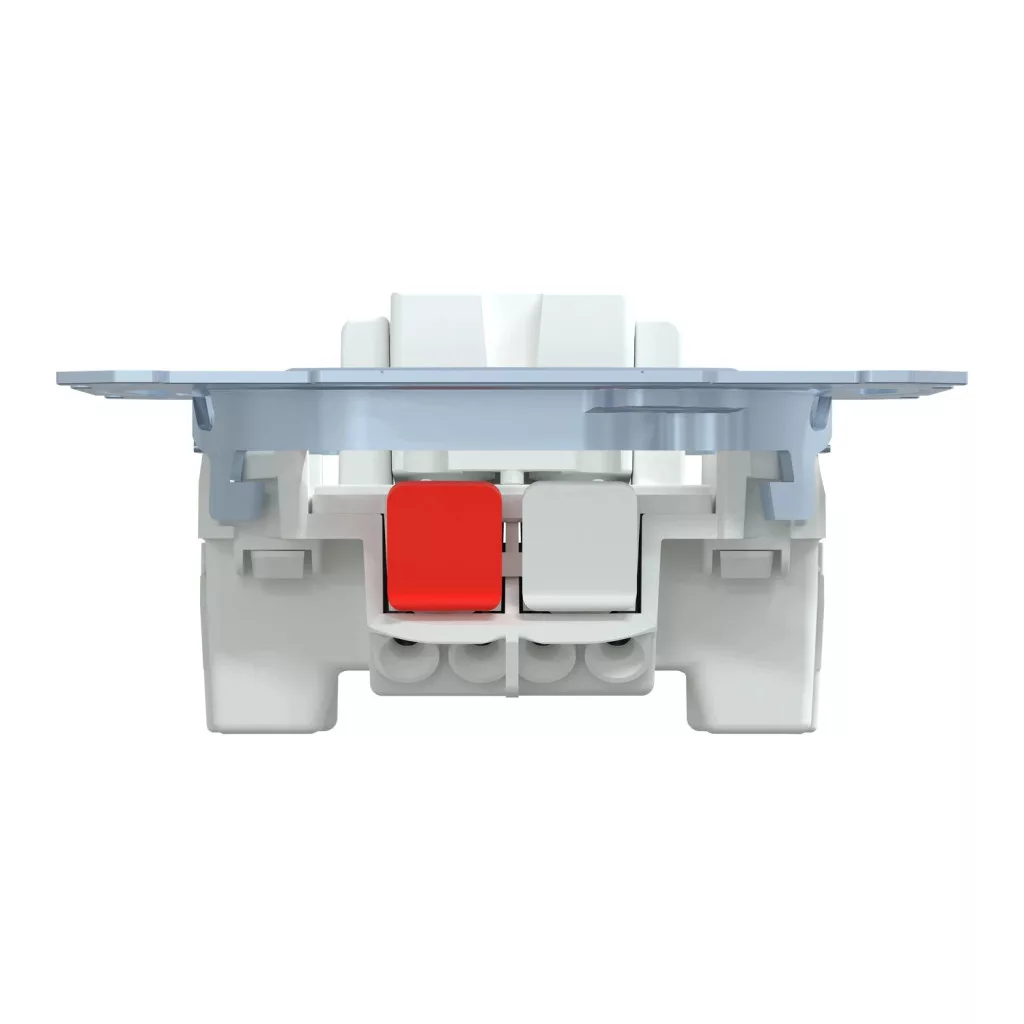

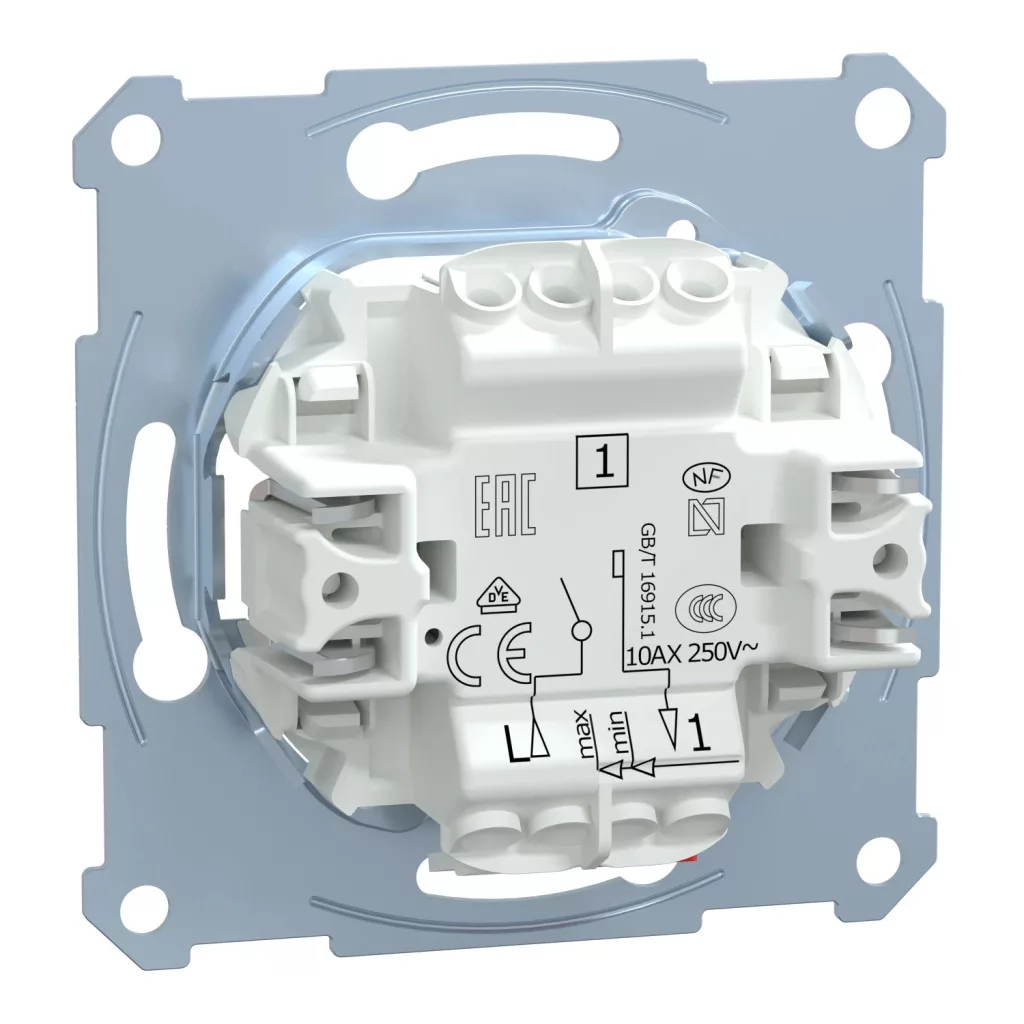

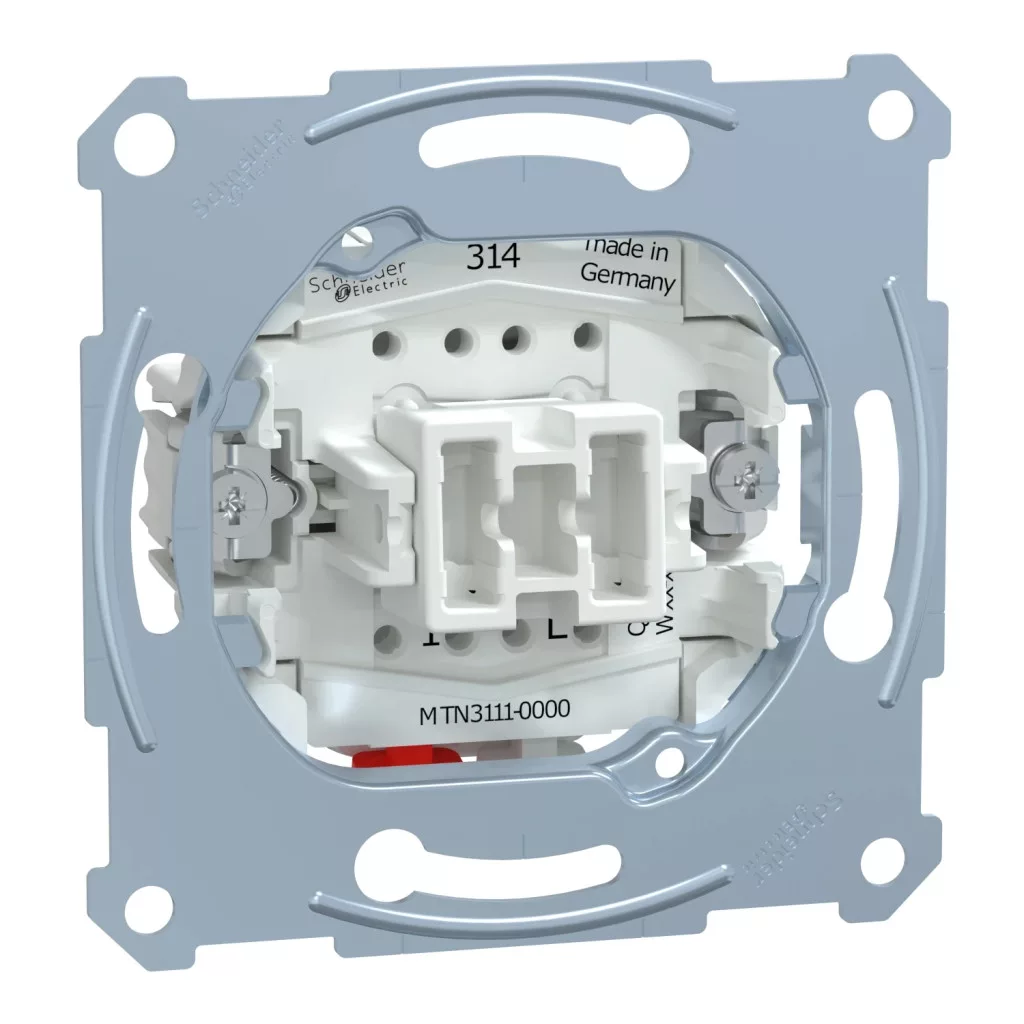

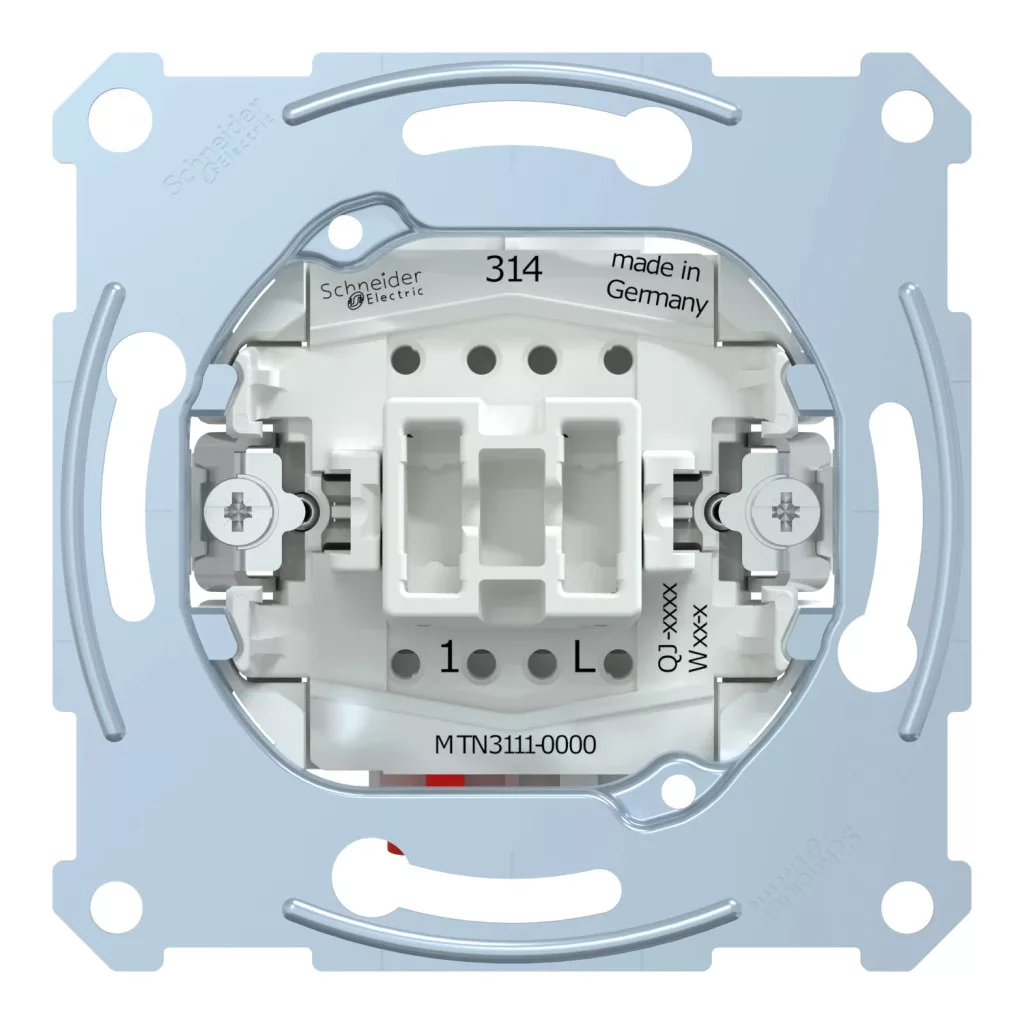

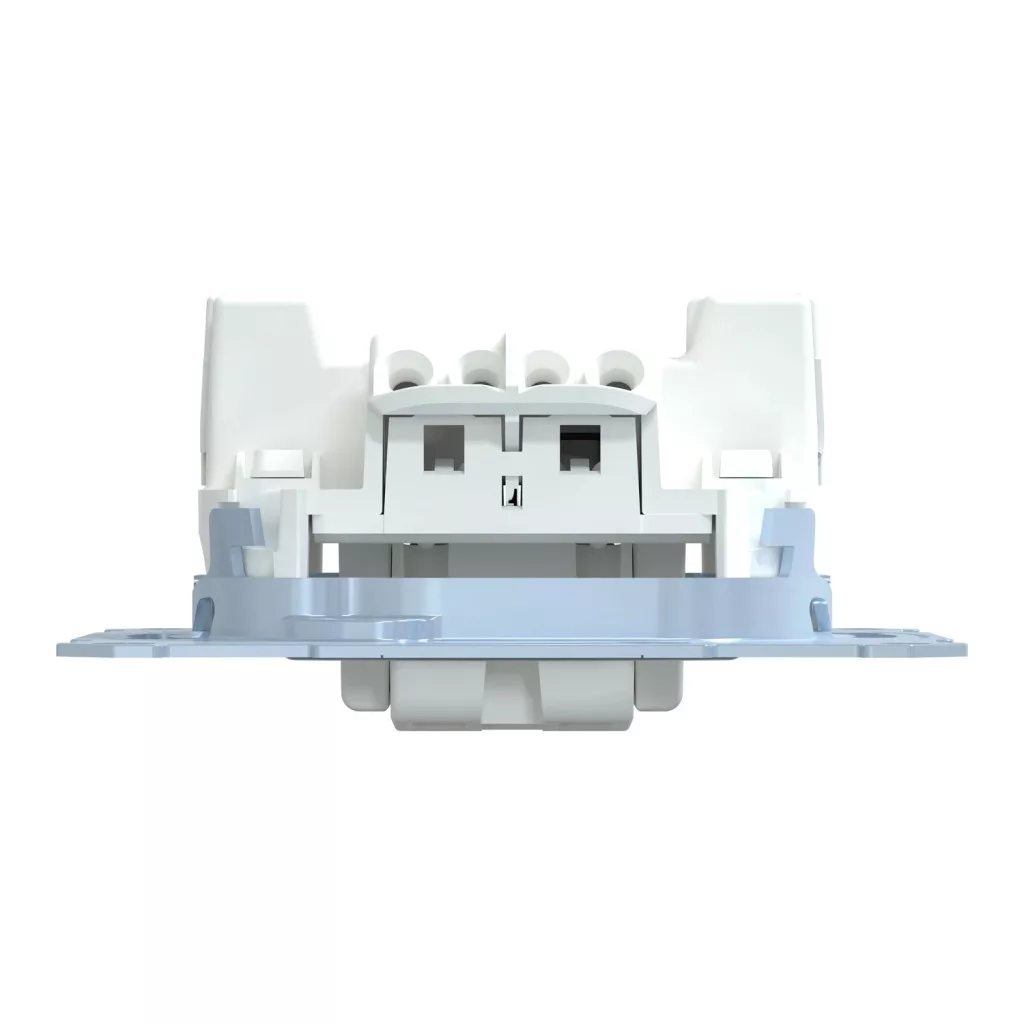

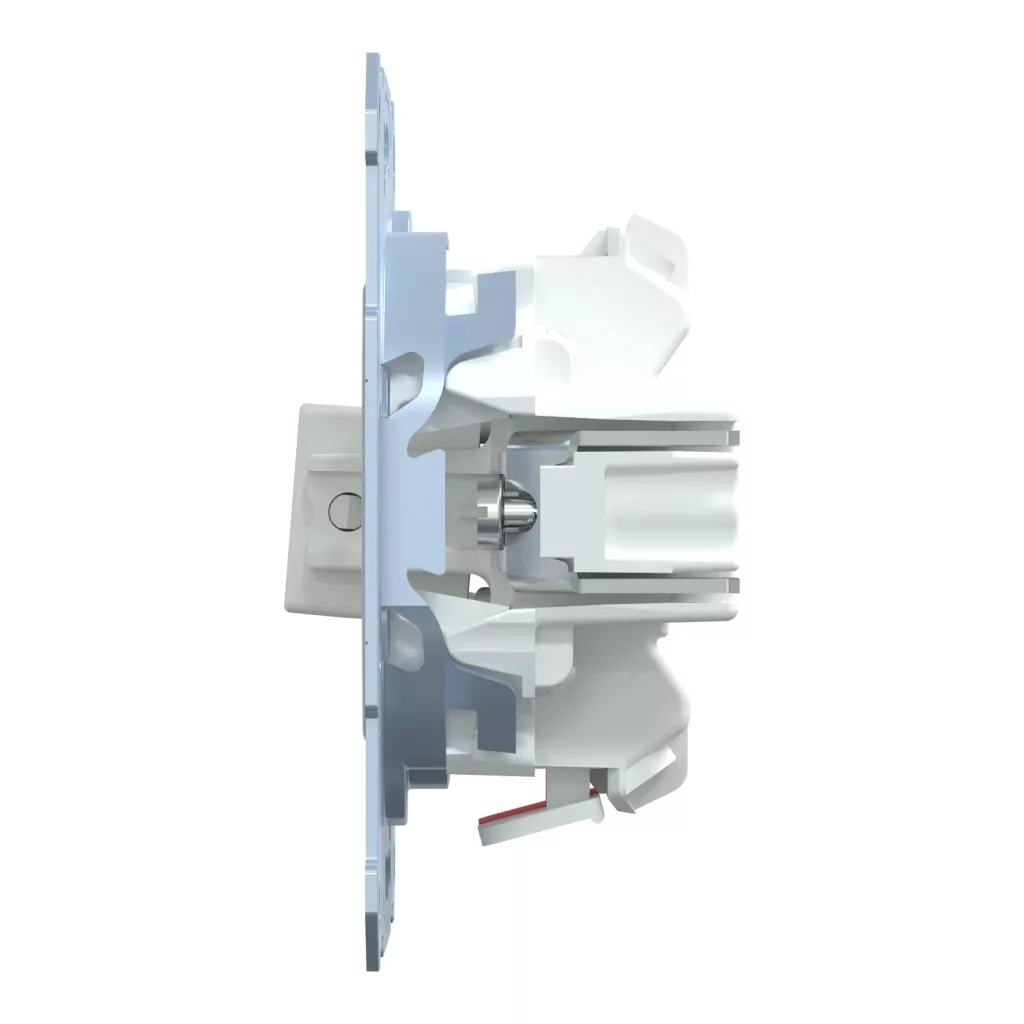

A Schneider Electric Merten MTN3111-0000 süllyesztett szerelésű egypólusú kapcsoló mechanizmus. Névleges árama 10 AX, névleges üzemi feszültsége 250 V AC, kapcsolási sémája 101.

Egy helyről kapcsolja a világítást vagy a fogyasztót: a leggyakoribb, alapkivitelű kapcsoló. A rögzítőkerettel szerelt mechanizmus süllyesztett szerelvénydobozba épül; bekötése rugós szorítókapcsokkal történik, rögzítése csavarokkal és karmokkal történik, védettsége IP20. A billentyű, a fedlap és a keret külön választható.

Fő műszaki jellemzők

• Gyártói cikkszám: MTN3111-0000
• Termékcsalád: Merten System Design
• Termék típusa: egypólusú kapcsoló (mechanizmus)
• Alkalmazás: Világítás
• Technológia: Elektromechanikus
• Kapcsolási funkció: egypólusú
• Kapcsolási séma: 101
• Billentyűk száma: 1
• Működtetés: billentyűvel
• Névleges áram: 10 AX
• Névleges üzemi feszültség (Ue): 250 V AC
• Bekötés: rugós szorítókapcsos bekötés
• Rögzítési mód: csavarokkal és karmokkal
• Szerelés: süllyesztett
• Kivitel: mechanizmus rögzítőkerettel
• Védettség: IP20

Tipikus felhasználási területek

• Lakások, irodák és üzlethelyiségek világításának kapcsolása
• Meglévő kapcsoló cseréje felújításkor
• Egyszerű, egy helyről vezérelt világítási körök
• Egységes Merten szerelvénysor kialakítása

Gyakori kérdések

Mire használható ez a kapcsoló?

Egy helyről kapcsolja a világítást vagy a fogyasztót: a leggyakoribb, alapkivitelű kapcsoló.

Melyik kapcsolási sémának felel meg?

A gyártói adatlap szerint 101-es kapcsolási séma, ami a hazai gyakorlatban használt jelölésnek felel meg.

Hány billentyűvel működtethető?

A mechanizmus 1 billentyűvel működtethető.

Mennyi a terhelhetősége?

Névleges árama 10 AX, névleges üzemi feszültsége 250 V AC.

Milyen a bekötése?

Rugós szorítókapcsos bekötésű, amely gyors, szerszám nélküli vezetékrögzítést tesz lehetővé.

Tartalmaz billentyűt, fedlapot és keretet?

Nem, a termék rögzítőkerettel szerelt mechanizmus. A billentyű, a fedlap és a keret külön választható, így a szerelvénysor színe és formavilága szabadon alakítható.
