Schneider Electric Merten MTN3126-0000 dupla váltóérintkezős kapcsoló betét (106+6), burkolat és keret nélkül, rugós bekötés, süllyesztett 10A 250V

Schneider Electric Merten MTN3126-0000 Kettős váltókapcsoló, rugós, 10AX (106+6)

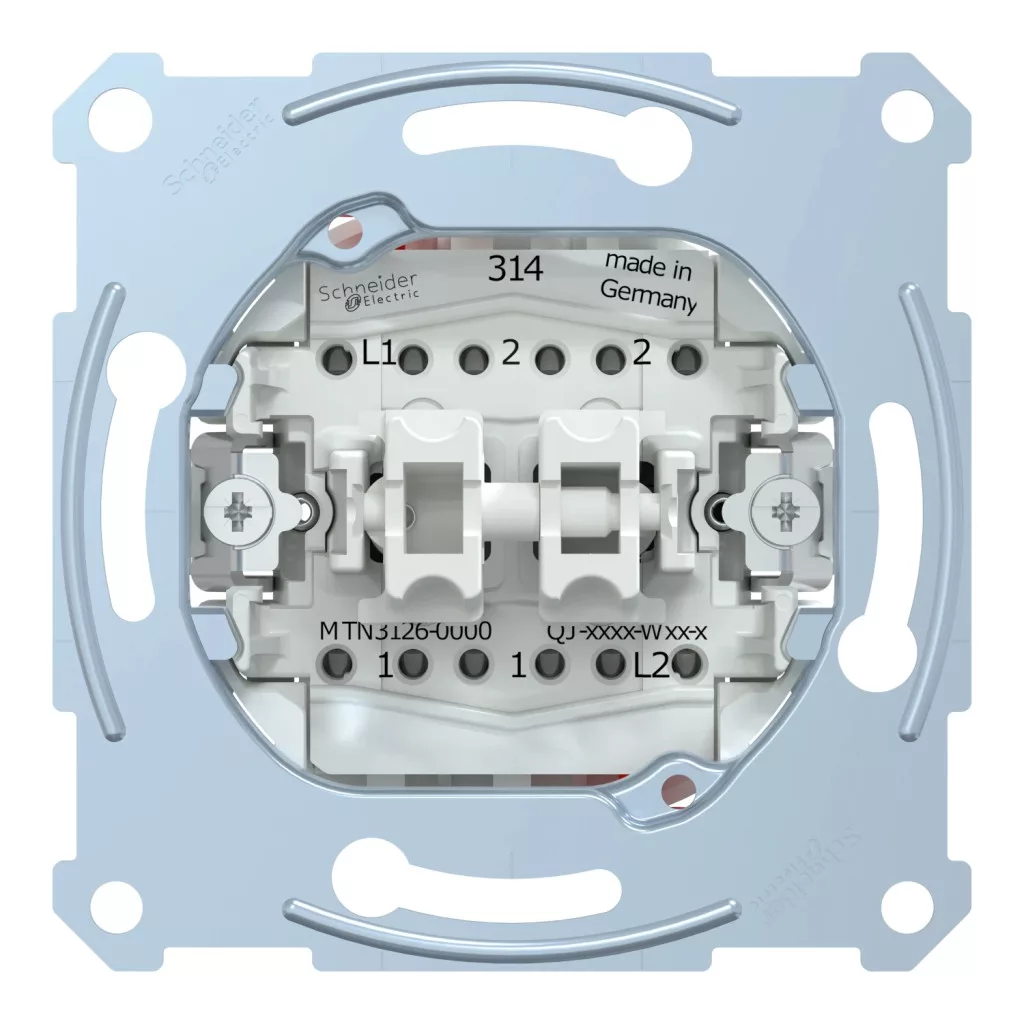

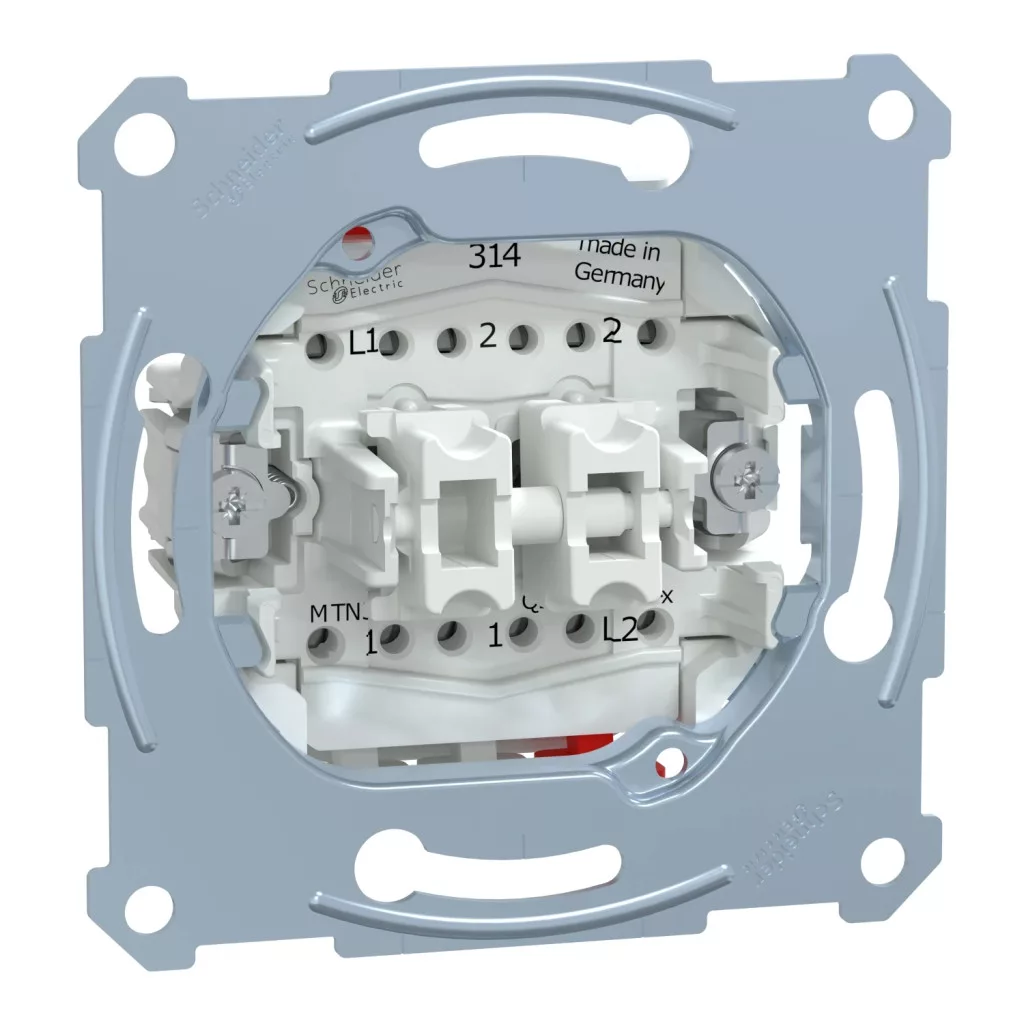

A Schneider Electric Merten MTN3126-0000 süllyesztett szerelésű kettős váltókapcsoló mechanizmus. Névleges árama 10 AX, névleges üzemi feszültsége 250 V AC, hálózati frekvenciája 50/60 Hz, kapcsolási sémája 106+6.

Két független váltókapcsolást működtet két billentyűvel, egyetlen szerelvényhelyen, így két világítási kör is kapcsolható két-két helyről. A rögzítőkerettel szerelt mechanizmus süllyesztett szerelvénydobozba épül; bekötése rugós szorítókapcsokkal történik, rögzítése csavarokkal és karmokkal történik, védettsége IP20. A billentyű, a fedlap és a keret külön választható.

Fő műszaki jellemzők

• Gyártói cikkszám: MTN3126-0000
• Termékcsalád: Merten System Design
• Termék típusa: kettős váltókapcsoló (mechanizmus)
• Alkalmazás: Világítás
• Technológia: Elektromechanikus
• Kapcsolási funkció: váltó

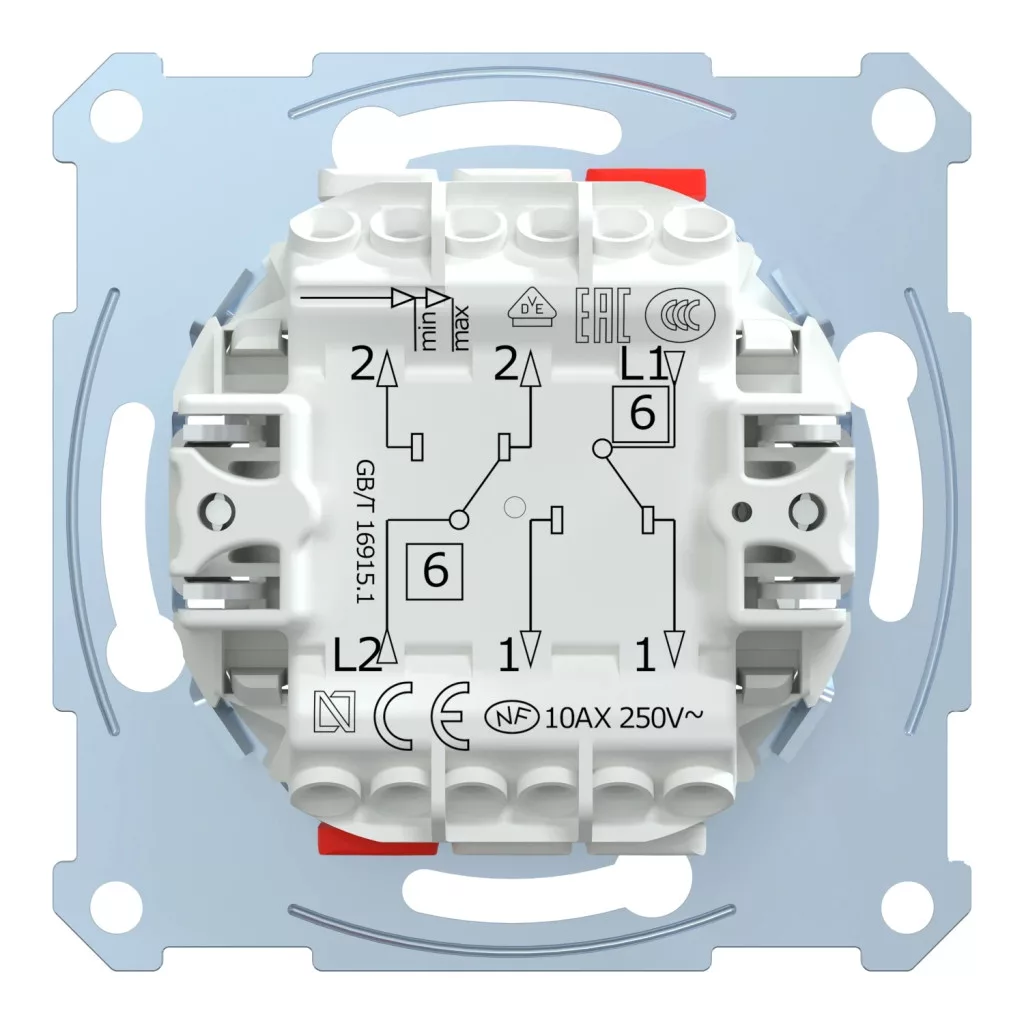

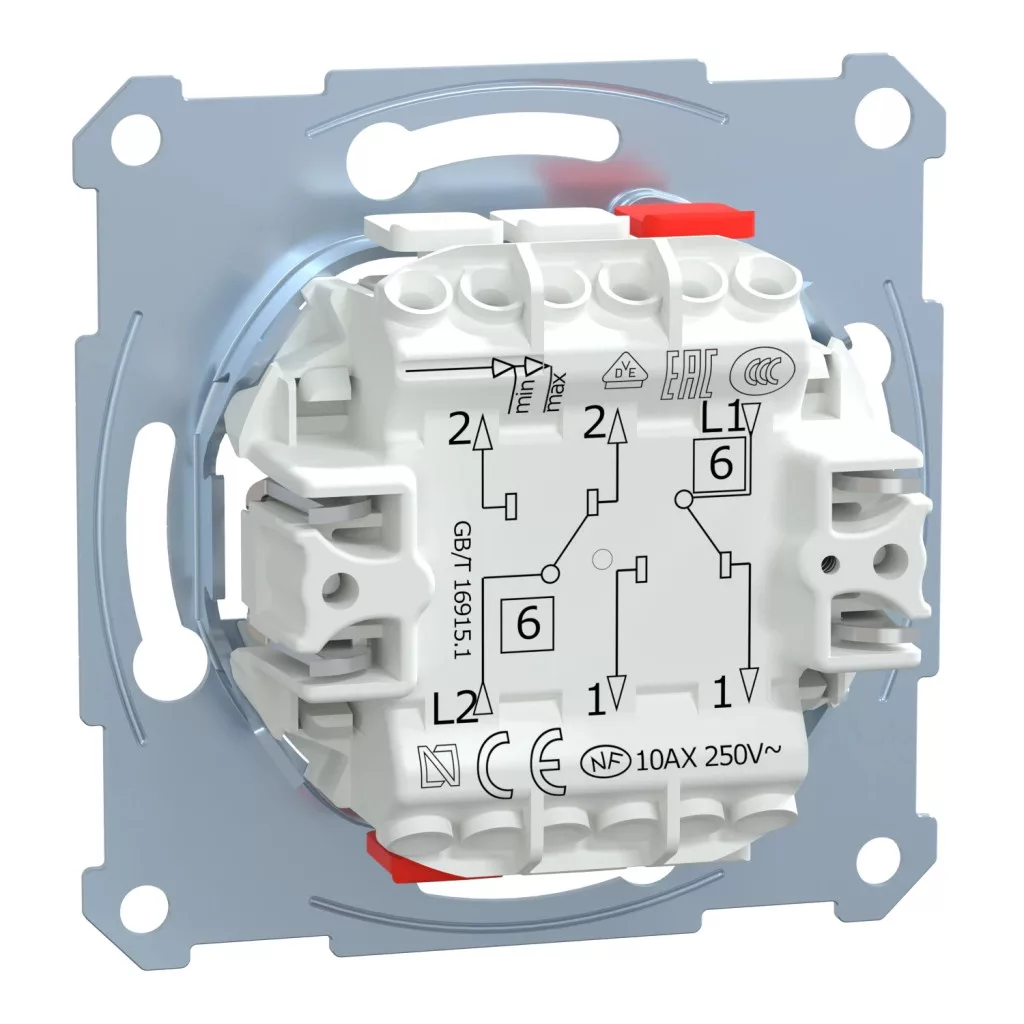

• Kapcsolási séma: 106+6
• Billentyűk száma: 2
• Működtetés: billentyűvel
• Névleges áram: 10 AX
• Névleges üzemi feszültség (Ue): 250 V AC 50/60 Hz
• Bekötés: rugós szorítókapcsos bekötés
• Rögzítési mód: csavarokkal és karmokkal
• Szerelés: süllyesztett
• Kivitel: mechanizmus rögzítőkerettel
• Védettség: IP20

Tipikus felhasználási területek

• Két világítási kör kapcsolása két-két helyről
• Lépcsőház és folyosó összetett világításvezérlése
• Nagyobb lakások és irodák kapcsolóhelyei
• Szerelvényhelyek számának csökkentése

Gyakori kérdések

Mire használható ez a kapcsoló?

Két független váltókapcsolást működtet két billentyűvel, egyetlen szerelvényhelyen, így két világítási kör is kapcsolható két-két helyről.

Melyik kapcsolási sémának felel meg?

A gyártói adatlap szerint 106+6-es kapcsolási séma, ami a hazai gyakorlatban használt jelölésnek felel meg.

Hány billentyűvel működtethető?

A mechanizmus 2 billentyűvel működtethető.

Mennyi a terhelhetősége?

Névleges árama 10 AX, névleges üzemi feszültsége 250 V AC.

Milyen a bekötése?

Rugós szorítókapcsos bekötésű, amely gyors, szerszám nélküli vezetékrögzítést tesz lehetővé.

Tartalmaz billentyűt, fedlapot és keretet?

Nem, a termék rögzítőkerettel szerelt mechanizmus. A billentyű, a fedlap és a keret külön választható, így a szerelvénysor színe és formavilága szabadon alakítható.
