A nyomó csak addig zár, amíg nyomva tartják, utána magától visszaáll alaphelyzetbe. Ezért nem a világítás közvetlen kapcsolására való, hanem jelzésadásra és impulzusos vezérlésre: csengőhöz, kaputelefonhoz, impulzusrelés vagy lépcsőházi automatikás világításhoz. A betét burkolat és keret nélkül érkezik, a látható elemeket rendszer szerint külön kell választani.
Az egypólusú, N101 sémájú nyomók: MTN3150-0000 záróérintkezős, rugós bekötéssel, MEG3050-0000 ugyanaz csavaros bekötéssel, MEG3154-0000 nulla csatlakozóval, MEG3151-0000 nyitóérintkezős kivitelben, nulla csatlakozóval, valamint a jelzőfényes MEG3160-0000 és MEG3560-0000. A kettős, 2xN101 sémájú kivitelek egy szerelvényhelyen két nyomót adnak: MTN3155-0000 és MEG3055-0000 záróérintkezős, MEG3165-0000 jelzőfénnyel, MEG3153-0000 pedig egy záró és egy nyitó érintkezővel.
A váltóérintkezős nyomók akkor kellenek, ha a nyomás pillanatában az egyik ág bontása és a másik zárása is szükséges: MEG3156-0000 rugós és MEG3056-0000 csavaros bekötéssel, mindkettő nulla csatlakozóval, N106 sémával. Kettős váltóérintkezős kivitelben: MEG3159-0000 és MEG3059-0000. A betétek süllyesztett szerelésűek, 250 V-os hálózatra. A billentyűket a System M és a System D billentyűkategóriákban éri el az Elektrikstore-nál.
Mikor nyomó kell és nem kapcsoló?
A döntést a vezérelt eszköz hozza meg. A csengő és a kaputelefon impulzust vár: ha kapcsolót tennénk a helyére, a csengő addig szólna, amíg valaki vissza nem kapcsolja. A lépcsőházi automatika és az impulzusrelé szintén rövid jelre indul, cserébe viszont tetszőleges számú helyről vezérelhető ugyanaz a kör — több nyomó egyszerűen párhuzamosan köthető, míg kapcsolóknál ehhez váltó- és keresztkapcsoló kellene. A jelzőfényes kivitelek sötétben mutatják a nyomó helyét, a nulla csatlakozóval szerelt betétek pedig ott hasznosak, ahol a jelzőfény folyamatos táplálást igényel.
Tipikus felhasználási területek
- Bejárati csengő és kaputelefon nyomógombja
- Lépcsőházi automatikával vezérelt közlekedők
- Impulzusrelés világítás nagy terekben, több vezérlési ponttal
- Kapunyitás és garázskapu vezérlése
- Jelzésadás irodában, rendelőben, recepción
Hogyan válassza ki a megfelelő betétet?

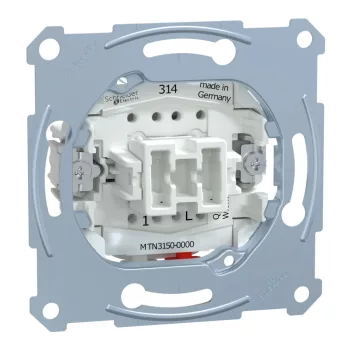

- Egypólusú nyomó (N101) – MTN3150-0000 záróérintkezős, rugós; MEG3050-0000 záróérintkezős, csavaros; MEG3154-0000 nulla csatlakozóval; MEG3151-0000 nyitóérintkezős, nulla csatlakozóval.

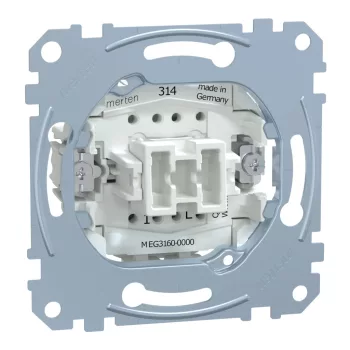

- Egypólusú nyomó jelzőfénnyel – MEG3160-0000 rugós bekötéssel, MEG3560-0000 csavaros bekötéssel, 16 A terhelhetőséggel.

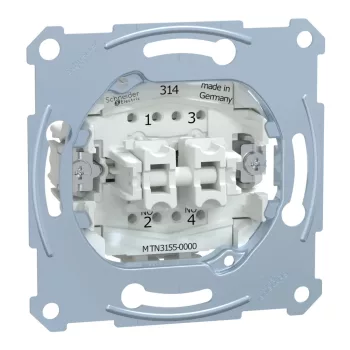

- Kettős nyomó (2xN101) – MTN3155-0000 rugós és MEG3055-0000 csavaros, záróérintkezős kivitelben; MEG3165-0000 jelzőfénnyel; MEG3153-0000 egy záró és egy nyitó érintkezővel.
- Váltóérintkezős nyomó (N106) – MEG3156-0000 rugós és MEG3056-0000 csavaros bekötéssel, nulla csatlakozóval.
- Kettős váltóérintkezős nyomó (2xN106) – MEG3159-0000 rugós és MEG3059-0000 csavaros bekötéssel.
Gyakori kérdések
Mi a különbség a záró- és a nyitóérintkezős nyomó között? A záróérintkezős alaphelyzetben nyitott, és megnyomásra zár; a nyitóérintkezős fordítva működik, alaphelyzetben zárt kört bont meg.
Miért kell nulla csatlakozó egyes kivitelekhez? A folyamatosan világító jelzőfény működéséhez a betétnek nullavezetőre is szüksége lehet; ezt a szerelés előtt érdemes egyeztetni a kivitelezővel.
Elég a betét önmagában? Nem, billentyű és keret is szükséges hozzá; csengőhöz és kapuhoz a csengő-, illetve kulcsjeles billentyű a szokásos választás.
Az állapotot tartósan megtartó betéteket a Merten kapcsolók oldalon, a kategória áttekintését pedig a Merten kapcsolók, nyomók oldalon találja.
