Kopos EKE 100X60 HD (8 fm/doboz) szerelvényezhető fehér műanyag kábelcsatorna 60x100 (mxsz)

KOPOS EKE 100X60_HD kábelcsatorna 61x98 mm, fehér, 8 fm / doboz

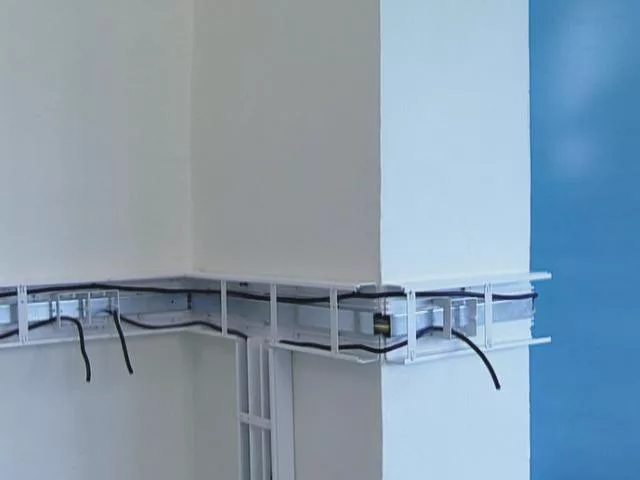

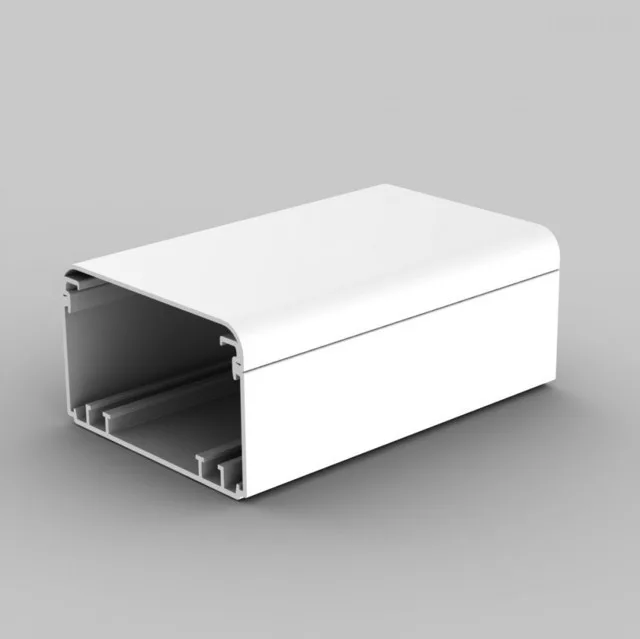

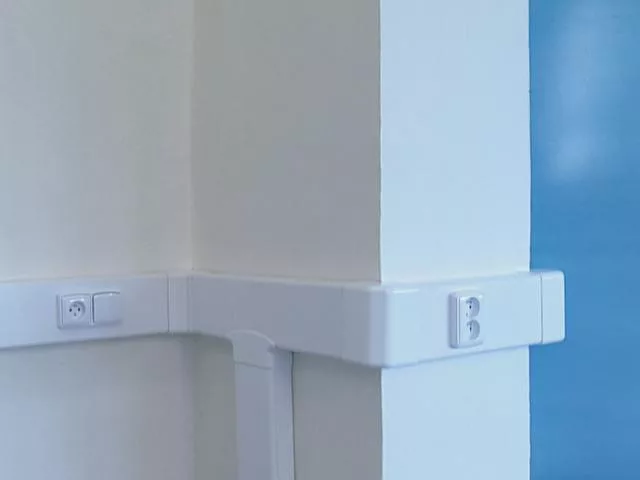

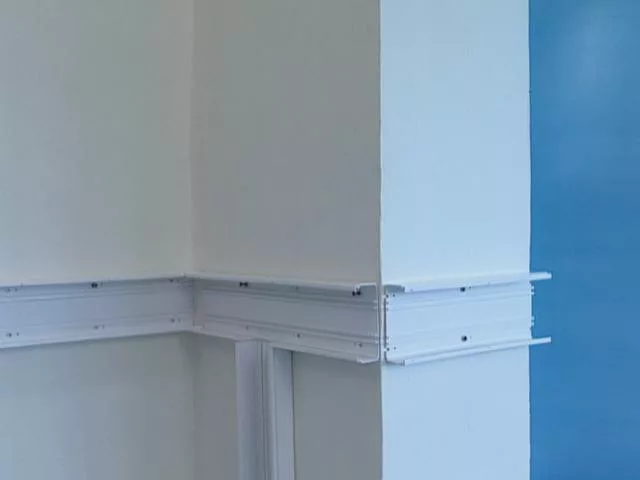

A KOPOS EKE 100X60_HD nagy keresztmetszetű, szögletes kábelcsatorna 61x98 mm mérettel (magasság × szélesség), 2 m szálhosszal, 8 fm / doboz kiszerelésben. Több kábel, illetve nagyobb átmérőjű vezetékek együttes, védett vezetésére készült: fő kábelnyomvonalakhoz, elosztók bekötéséhez, iroda- és ipari épületek gerinc kábelezéséhez. Klasszikus fehér színe a legtöbb falfelülethez és szerelvényhez illik, ezért a látszó nyomvonal is diszkrét marad.

A csatorna önkioltó, ólommentes PVC-ből készül. A vaskosabb, 2 J ütésállóságú profil a nagyobb kábeltömeget is megtartja, a lekerekített, letisztult forma pedig a szem előtt lévő nyomvonalakon is jól mutat. Hasznos belső keresztmetszete 4600 mm². A felület védőfóliával ellátott, ezért a szerelés során nem karcolódik meg. A csatorna nem UV-álló, ezért beltéri szerelésre készült.

Ez a termék a KOPOS EKE 100X60_HD csatorna dobozos kiszerelése: egy doboz 8 folyóméter csatornát tartalmaz, 4 darab 2 m-es szálban. A profil és a műszaki adatok megegyeznek a szálanként rendelhető változatéval, a dobozos tétel nagyobb nyomvonalakhoz, teljes lakás- vagy irodakábelezéshez és kivitelezői beszerzéshez kényelmesebb. Kisebb mennyiséghez a szálanként (2 m) rendelhető változat is elérhető.

Műszaki jellemzők

• Típus: KOPOS EKE 100X60_HD kábelcsatorna

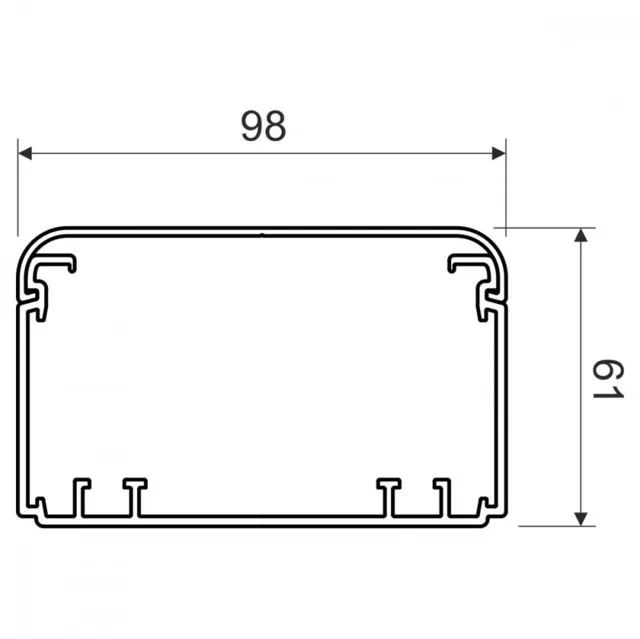

• Méret: 61x98 mm (magasság × szélesség), szálhossz: 2 m
• Kiszerelés: 8 fm / doboz (4 szál × 2 m)
• Hasznos belső keresztmetszet: 4600 mm²
• Szín: fehér
• Anyag: PVC, ólommentes
• Önkioltó: 30 s
• Izzóhurok teszt: 850 °C
• Az építőanyag gyúlékonysági osztálya: A1 – F
• Védettség: IP 20
• Ütésállóság: 2 J
• Hőállóság: -5 – +60 °C
• Antibakteriális felület: igen
• Felület: védőfóliával
• Hossztűrés: ± 0,5% (20 °C-on)
• Szabvány: ČSN EN 50085-1

Felhasználási területek

• Fő kábelnyomvonalak iroda-, közép- és ipari épületekben
• Elosztószekrények és kapcsolószekrények bekötésének vezetése
• Nagy kábelszám vagy nagy átmérőjű vezetékek együttes vezetése
• Agresszív és vegyi hatásoknak kitett beltéri környezet
• Robbanásveszélyes terek: 2-es zóna, valamint 22-es porrobbanás-veszélyes zóna a ČSN EN 60079-10 szerint

Kompatibilis idomok

• 8551_HB – végzáró
• 8552_HB – illesztéstakaró
• 8553_HB – saroktakaró
• 8554_HB – t-idom
• 8555_HB – belső sarok
• 8556_HB – külső sarok
• 8550-11_HB – készülékalátét
• 8550-12_HB – készülékalátét
• 8550-13_HB – készülékalátét

Gyakori kérdések

Mekkora a KOPOS EKE 100X60_HD csatorna hasznos belső keresztmetszete?

A hasznos belső keresztmetszet 4600 mm², ami a 61x98 mm-es profilban nagy kábelmennyiség vagy nagy átmérőjű vezetékek együttes vezetését is lehetővé teszi, a kitöltési tényező figyelembevételével.

Osztható a csatorna belső tere?

Ehhez a profilhoz a gyártó nem kínál beépíthető válaszfalat; ha elkülönített vezetésre van szükség, az EKD sorozat PEKD 40 válaszfallal osztható változatát érdemes választani.

Milyen védettséggel rendelkezik?

A gyártói adatlap szerinti védettség IP 20, az ütésállóság 2 J. Beltéri, látszó szerelésre készült, a szereléshez a nyomvonal töréspontjaira az adott mérethez tartozó idomok használhatók.

Milyen tűzvédelmi paraméterekkel rendelkezik?

A csatorna önkioltó, az önkioltási idő 30 s, az izzóhurok teszt értéke 850 °C, az építőanyag gyúlékonysági osztálya A1 – F. Gyártása a ČSN EN 50085-1 szabvány szerint történik.

Telepíthető robbanásveszélyes környezetben?

Igen, a tartozékokkal szerelt vezetékcsatorna telepíthető robbanásveszélyes területen: robbanásveszélyes anyagok esetén a 2-es zónában, porrobbanás-veszélyes térben a 22-es zónában, a ČSN EN 60079-10 szerint.

Milyen hőmérséklet-tartományban használható?

A megengedett hőállóság -5 – +60 °C között van. A csatorna hossza 20 °C-on ± 0,5% tűréssel értendő, amit hosszú nyomvonalaknál érdemes figyelembe venni. A csatorna nem UV-álló, közvetlen napsugárzásnak kitett helyre nem való.

Hány méter csatornát tartalmaz egy doboz?

Egy doboz 8 folyóméter (fm) csatornát tartalmaz, 4 darab 2 m-es szálban. A szálak azonosak a szálanként rendelhető KOPOS EKE 100X60_HD csatornával, így vegyesen is beépíthetők, és ugyanazok az idomok illeszkednek hozzájuk.
