A Tracon fázisfordítós ipari csatlakozók egy különleges és nagyon hasznos kiegészítője a klasszikus CEE rendszernek: olyan ipari csatlakozó dugók, amelyek beépített fázisfordító mechanizmussal rendelkeznek. Egy egyszerű, kézzel működtetett szerkezet (általában csavarhúzóval forgatható forgórész) fizikailag felcseréli a háromfázisú motor két fázisát (L1 és L2), miközben a nulla (N) és a védőföld (PE) változatlanul marad. Az eredmény: a csatlakoztatott háromfázisú motor ellenkező irányba forog – újrahuzalozás, szerelvénycsere vagy szakember kiszállása nélkül.
Tipikus felhasználási helye az ipari műhely, a karbantartási szerelőtelep és a mezőgazdaság: szivattyúk, csigás keverők, kompresszorok, fűrészek és más motoros eszközök, ahol a forgásirány gyors váltása szükséges. Egyszerű, biztonságos és bevizsgált megoldás minden olyan helyzetre, ahol egy háromfázisú motor téves bekötése miatt rossz irányba forog – ilyenkor nem kell elektromost hívni, csak a fázisfordító dugóval pillanatok alatt megoldható a probléma.
A kínálatban négy modell érhető el, mind 3P+N+E (5 érintkezős, 400V) kivitelben, 6h pozícióban, külső tömszelencével: a 16A-os változat IP44 (TICS-015PF) és IP67 (TICS-0152PF) védettségben, a 32A-os pedig szintén IP44 (TICS-025PF) és IP67 (TICS-0252PF) változatban. Válassza a Tracon Electric magyar gyökerű, bevizsgált minőségét központi raktárkészletünkből, gyors kiszállítással. A standard CEE csatlakozókért lásd a Tracon 16A és Tracon 32A ipari csatlakozók kínálatát.
Miért a Tracon fázisfordítós ipari csatlakozót válassza?
A fázisfordítós dugó egy intelligens, gyakorlati válasz a háromfázisú motoros rendszerek egyik klasszikus problémájára: ha a motor rossz irányba forog, a megoldás hagyományosan kettő fázis felcserélése a bekötésben – ami áramtalanítást, sorkapocs kibontást és újrabekötést igényel. A fázisfordító dugóval ez a művelet a csatlakoztatási oldalon, a dugón lévő egyszerű forgórésszel elvégezhető: nincs szerelvénycsere, nincs sorkapocs-bontás, nincs leállás. A Tracon ezt négy logikus változatban kínálja, amelyek a leggyakoribb 16A és 32A teljesítményszintet, valamint az IP44 és IP67 védettségi szinteket fedik le.
Tipikus felhasználási területek
- Szivattyúk és tisztítóberendezések – ahol a motor téves forgásiránya áramlási problémát, kavitációt vagy teljesítményvesztést okoz.
- Csigás keverők és anyagmozgatók – mezőgazdaságban (takarmánykeverő, csigás anyagmozgató) vagy építőiparban (mortarmix, betonkeverő), ahol a csiga csak egy irányba dolgozik megfelelően.
- Kompresszorok és vákuumszivattyúk – ahol a motor forgásiránya kritikus a megfelelő működéshez.
- Szerszámgépek – fűrész, eszterga, fúrógép háromfázisú motorral, ahol szükséges lehet az ellenirányú forgás.
- Vegyi és élelmiszer-feldolgozó keverők – ahol különböző gyártási fázisokban különböző forgásirány kell.
- Karbantartási és szervizmunkák – ahol egy motor üzembe helyezésekor először tesztelni kell a forgásirányt, és gyors korrekcióra van szükség.
- Felvonulási területek és építkezések – ahol gyakran kerül sor háromfázisú motoros eszközök ideiglenes csatlakoztatására ismeretlen sorrendű fázisokkal.
Hogyan működik a fázisfordító mechanizmus?
A Tracon fázisfordítós dugó belsejében egy egyszerű, mechanikus szerkezet található, amely kézzel működtethető (jellemzően lapos csavarhúzóval vagy speciális szerszámmal). A fordítás során a dugó belső érintkezői úgy mozdulnak el, hogy az L1 és L2 fázis felcserélődik, miközben az L3 fázis, a nulla (N) és a védőföld (PE) változatlan helyen marad. Az érintésvédelem és a hálózati struktúra szempontjából tehát semmi nem változik – csak a motor két fázisának sorrendje, ami pontosan az, ami a forgásirány megfordításához szükséges.
A művelet mindig áramtalanított állapotban végzendő: a dugót ki kell húzni az aljzatból, a fordítást elvégezni, majd visszacsatlakoztatni. Soha ne kísérelje meg a fordítást feszültség alatt.
A négy modell – válassza meg az áramerősséget és a védettséget

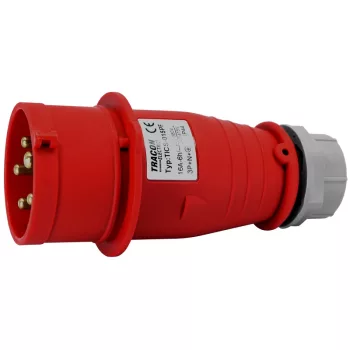

- TICS-015PF – 16A, 3P+N+E, 6h, IP44: kisebb teljesítményű háromfázisú motorokhoz (kb. 11 kW-ig). Általános beltéri és fedett kültéri használatra. Külső tömszelencével a kábel mechanikai védelméért.

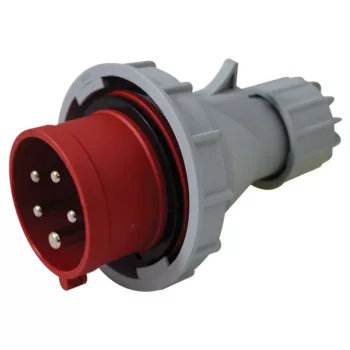

- TICS-0152PF – 16A, 3P+N+E, 6h, IP67: ugyanaz a 16A-os fázisfordító, de fokozott IP67 védettséggel – tartós kültéri, nedves, mosási környezetbe (autómosó, mezőgazdaság, hajózás). Külső tömszelencével.

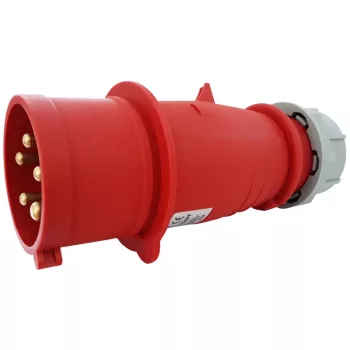

- TICS-025PF – 32A, 3P+N+E, 6h, IP44: nagyobb teljesítményű háromfázisú motorokhoz (kb. 22 kW-ig). Általános beltéri és fedett kültéri használatra. Külső tömszelencével.

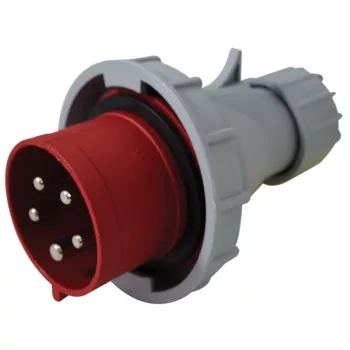

- TICS-0252PF – 32A, 3P+N+E, 6h, IP67: a 32A-os fázisfordító IP67 változata – tartós nedves vagy kültéri környezetbe. A nagy teljesítményű ipari szivattyúk, kompresszorok és nehéz keverők gyakran ilyen kivitelben kerülnek csatlakoztatásra.
Hogyan válassza ki a megfelelő típust?
- Áramerősség (16A vagy 32A): nézze meg a motor adattábláján a névleges áramfelvételt. Általános szabály: a csatlakozó névleges áramának 25%-kal kell meghaladnia a motor folyamatos áramfelvételét. 11 kW-ig 16A elegendő; 11–22 kW között 32A javasolt.
- Védettség (IP44 vagy IP67): ha a csatlakozás belterben, műhelyben vagy fedett kültéren van, az IP44 megfelelő. Ha tartós nedves, kültéri, mosási vagy mezőgazdasági környezetben, válassza az IP67 változatot.
- A megfelelő aljzat: a fázisfordító dugó csak akkor működik, ha a betáplálási oldalon megfelelő 3P+N+E (5 érintkezős) 6h pozíciójú CEE aljzat található – ehhez a megfelelő áramerősségű (16A vagy 32A) szabványos aljzatok ott találhatók a Tracon 16A vagy Tracon 32A kínálatban.
Gyakori kérdések
Miért nincs aljzat változat fázisfordító mechanizmussal?
A fázisfordító mechanizmust mindig a fogyasztó oldalán – tehát a kábelre szerelt dugó oldalán – kell elhelyezni, mert a forgásirány a motor szempontjából értelmezhető. A betáplálási aljzat (a fal vagy az elosztószekrény oldala) standard CEE aljzat marad. Ez az ipari standard logika: a betáplálási oldal a hálózat, a felhasználói oldal pedig a motor – a fázisfordító az utóbbi oldalon kerül elhelyezésre.
Bekapcsolhatom a fázisfordítót feszültség alatt?
SOHA. A fázisfordító mechanizmust kizárólag áramtalanított állapotban szabad működtetni: a dugót ki kell húzni a hálózati aljzatból, a fordítást elvégezni, majd visszacsatlakoztatni. Feszültség alatti működtetés rövidzárlatot, ívhúzást, az érintkezők leégését vagy elektromos balesetet okozhat.
A fázisfordító nem rontja le a motor élettartamát?
Nem, ha helyesen használja. A motor szempontjából egy fázisfordító dugó pontosan ugyanolyan, mintha a sorkapcsoknál cserélné fel a fázisokat – ami egy teljesen szabványos eljárás. A fontos szabály: soha ne fordítsa meg a forgásirányt mozgó motoron. A motor leállása után várja meg, hogy teljesen megálljon, csak utána fordítson és kapcsoljon be újra. A „repülő fékezés" (forgás közbeni irányváltás) terheli a motort és veszélyes is.
Mire használjam a 16A vs 32A változatot?
A választás a motor teljesítményétől és folyamatos áramfelvételétől függ. Egy 7,5 kW-os szivattyú motorja kb. 14 A-t vesz fel terhelés alatt, így 16A csatlakozó megfelelő. Egy 15 kW-os kompresszor vagy keverő kb. 28 A-t fogyaszt, ami már 32A csatlakozót igényel. Pontosabb méretezéshez mindig a motor adattábláján szereplő áramerősséget vegye alapul, és számoljon 25% biztonsági ráhagyással.
Kompatibilis a Tracon fázisfordító dugó más márkák CEE aljzataival?
Igen. A Tracon fázisfordító dugók standard CEE (IEC 60309) szabvány szerint készülnek, 6h pozícióval – tehát fizikailag és elektromosan illeszkednek minden szabványos CEE aljzatba (Schneider, Legrand, Mennekes stb.), feltéve, hogy az amperhatár (16A vagy 32A), a fázisszám (3P+N+E) és a h pozíció megegyezik.
Ha kérdése van a megfelelő típus, a motor méretezés vagy a fázisfordító használat kapcsán, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon megoldást.
