A Tracon TARC kombinált ívkisülés-érzékelő a kétfunkciós (AFDD + MCB) változata a kombinált védelmi készülékek családjának: egyetlen készülék egyesít kettő különálló védelmi funkciót – az ívkisülés-érzékelő (AFDD) funkcióját és a klasszikus kismegszakító (MCB) funkcióját. A TARC az ívkisülés okozta tűzveszély elleni védelmet ott biztosítja, ahol a Fi-relé (RCD) érintésvédelmet már egy másik helyen, központilag oldja meg az elosztótáblán – például egy felső szintű, közös Fi-relé egységgel.
A TARC készülék kompaktabb és egyszerűbb, mint a teljes 3-az-1-ben EARC változat, mivel nem tartalmazza az integrált Fi-relé funkciót. Ez akkor előnyös, ha az áramkört már egy különálló érintésvédelmi készülék (vagy egy közös fő Fi-relé) védi a túláram-szintű hibák ellen – és csak az ívkisülés-felismerés + a túláramvédelem kombinációja hiányzik az egyes körök szintjéről. Az építkezési tervező és az installátor így rugalmasan választhat: EARC a teljes körű, integrált 3-az-1-ben védelemhez, vagy TARC mellette egy meglévő vagy tervezett közös Fi-relé környezetben.
A kínálatban 12 modell érhető el, két karakterisztikával (B – ellenállásos terhelésekhez, C – induktív terhelésekhez) és hat amperhatár-osztállyal (6, 10, 16, 20, 25, 32 A). Minden modell egységes védelmi paraméterekkel rendelkezik: 2P (1 fázis + nulla) kivitel és 6 kA rövidzárási megszakítási képesség. Megbízható Tracon Electric magyar gyökerű minőség, raktárkészletről – rendelje meg a kombinált ívkisülés-érzékelőt az Elektrikstore-tól, gyors kiszállítással. A teljes körű 3-az-1-ben (AFDD+MCB+RCD) változatért lásd a Tracon EARC kombinált ívkisülés-érzékelő oldalt; az AFDD termékcsalád áttekintéséért tekintse meg a Tracon kombinált ívkisülés érzékelő hub oldalt és a Tracon Electric márkaoldalt.
Miért válassza a Tracon TARC készüléket?
A TARC kombinált készülék a moderna villamos installációkban betöltött szerepe pontosan azonosítható: az ívkisülés-felismerő (AFDD) funkciót kiegészíti a klasszikus kismegszakító funkcióval, miközben rugalmasan együttműködik a tábla felső szintjén lévő közös Fi-relével (RCD). Ez a koncepció a magyar és európai elosztótábla-tervezési gyakorlatban gyakori: egyetlen 2-pólusú vagy 4-pólusú Fi-relé véd minden alárendelt áramkört érintésvédelmi szempontból, miközben az egyes körök szintjén külön-külön AFDD és MCB funkciók szükségesek. A TARC pontosan ezt a két funkciót egyesíti egyetlen készülékben.
TARC vs EARC – melyiket válassza?
A Tracon kombinált ívkisülés-érzékelőinek két fő változatát úgy célszerű kiválasztani, hogy a teljes elosztótábla-felépítést áttekintsük:
- TARC (AFDD + MCB, 2-az-1-ben): akkor válassza, ha az áramkör érintésvédelmét egy külön, központi Fi-relé biztosítja (pl. a felső szintű elosztón egy közös fő Fi-relé, amely több alárendelt áramkörre is védelmet ad). A TARC-ral kiegészítheti az áramkörre az ívkisülés-védelmet és a túláramvédelmet, anélkül, hogy duplán beépítene Fi-relé funkciót. Tervezésileg egyszerűbb és helytakarékosabb.
- EARC (AFDD + MCB + RCD, 3-az-1-ben): akkor válassza, ha minden egyes áramkört külön-külön teljesen védendőnek kíván tekinteni, beleértve a Fi-relé funkciót is. Az EARC készülék minden áramkörön elhelyezve önálló, redundáns érintésvédelmet biztosít az AFDD+MCB mellé. Több helyet foglal a táblán, de teljes körű egyedi védelmet ad.
A választás tehát attól függ, milyen elosztótábla-koncepciót követ: centralizált Fi-relé + áramkörönkénti AFDD+MCB (TARC); vagy áramkörönkénti teljes védelem AFDD+MCB+RCD (EARC). Mindkét megoldás szabványos és biztonságos – a különbség elsősorban tervezési és helytakarékossági kérdés.
Mit jelent az AFDD funkció?
Az AFDD (Arc Fault Detection Device, ívkisülés-érzékelő) egy olyan villamos védelmi készülék, amely az áramkörben kialakuló elektromos íveket ismeri fel és megszakítja az áramellátást, mielőtt azok villamos tüzet okoznának. Az elektromos ívek a háztartási és ipari elektromos tüzek leggyakoribb okai, és nem érzékelhetők sem hagyományos kismegszakítóval (nem keletkezik elegendő túláram), sem Fi-relével (nincs szükségszerű földzárlat). Az ívkisülés tipikusan akkor jön létre, amikor egy vezeték szigetelése sérül, megöregszik vagy megégett, és a kontakt rosszul záródik – ez a forró, kis mértékű elektromos kisülés akár 5000–10.000 °C-os pontmelegítést okoz, ami bármilyen szerves anyagot azonnal lángra lobbant.
A Tracon TARC készülék folyamatosan elemzi az áramvezeték hullámformáját, és az IEC 62606 szabvány szerint felismeri az ívkisülésre jellemző mintákat – majd néhány tíz milliszekundumon belül lekapcsolja az áramkört.
Tipikus felhasználási területek
- Lakossági elosztótáblák központi Fi-relével: ahol egy közös, fő érintésvédelmi készülék védi az alárendelt áramköröket, és minden egyes körön szükség van AFDD + MCB védelemre.
- Ipari és kereskedelmi rendszerek: ahol a tábla hierarchikusan tervezett: felső szintű Fi-relé + alárendelt AFDD+MCB védelmek minden körön.
- Felújítási projektek: ahol egy meglévő, jól működő Fi-relé mellé szeretne AFDD védelmet hozzáadni a kritikus körökhöz.
- Tűzveszélyes helyiségek áramkörei: hálószobák, gyermekszobák, tetőtéri helyiségek, faszerkezetű épületek, manzárdok – ahol az AFDD védelem különösen ajánlott.
- Iskolák, óvodák, idősotthonok: a fokozott személyvédelmi követelmények miatt egyre gyakrabban előírt AFDD beépítése.
- Régi épületek elektromos modernizációja: ahol a régi vezetékek elöregedett szigetelése magasabb ívkisülési kockázatot hordoz.
Karakterisztika B vs karakterisztika C – melyiket válassza?
A TARC kombinált készülék kismegszakító részének karakterisztikája meghatározza, milyen áramerősség-csúcsokat tűr el bekapcsolás során, mielőtt megszakítaná az áramkört:
- B karakterisztika: alacsonyabb bekapcsolási áramcsúcsokra reagál (3–5×IN), tipikusan ellenállás-jellegű terhelésekhez. Általános háztartási dugaljak, világítási áramkörök, elektromos fűtőtestek, vízmelegítők, főzőlapok. Ez a leggyakoribb választás a lakossági installációknál.
- C karakterisztika: magasabb bekapcsolási áramcsúcsokat is elvisel (5–10×IN), így induktív terhelésekhez ideális, ahol bekapcsoláskor magas csúcsáram jelentkezik. Tipikus alkalmazás: motoros berendezések, klímaberendezések, hűtőgépek, fluoreszcens világítás (előtéttel), nagyobb transzformátoros tápegységek.
A választás egyszerű szabálya: ha az áramkörre csatlakozó berendezés motoros vagy nagy bekapcsolási áramcsúccsal indul, válassza a C változatot; minden más esetben a B karakterisztika elegendő.
Hogyan válassza ki a megfelelő amperhatárt?
Az amperhatár a védett áramkör maximális folyamatos áramfelvételét határozza meg. A vezeték keresztmetszetével és a fogyasztók együttes terhelésével kell összhangban választani:
- 6 A: dedikált világítási áramkörök, gyenge fogyasztású kisebb berendezések.
- 10 A: általános világítás, kisebb háztartási dugaljak (pl. 1,5 mm² vezetékkel).
- 16 A: a leggyakoribb háztartási dugalj-áramkör (2,5 mm² vezetékkel).
- 20 A: intenzívebben terhelt háztartási áramkörök, kisebb műhelyek.
- 25 A: erősebb terhelésű áramkörök, indukciós sütők vagy konyhai vegyes fogyasztók.
- 32 A: nagyobb fogyasztók egyedi áramköre (elektromos sütők, főzőlapok, vízmelegítők).
Az áramerősség kiválasztásakor mindig a védett vezeték keresztmetszetét vegye alapul – a pontos méretezést mindig villamos szakember vagy tervező végzi az MSZ HD 60364 szabvány szerint. A TARC kínálatban 32 A-ig terjedő amperhatárok érhetők el; ha nagyobb (40 A vagy efölött) amperhatárra van szüksége, a teljes körű EARC sorozatban 40 A is elérhető.
A teljes 12 modellből álló kínálat
B karakterisztika (ellenállás-terhelésekhez, 6 modell)
- TARC2B6 – 6A, B, 6kA, 2P
- TARC2B10 – 10A, B, 6kA, 2P
- TARC2B16 – 16A, B, 6kA, 2P (a leggyakoribb háztartási választás)
- TARC2B20 – 20A, B, 6kA, 2P
- TARC2B25 – 25A, B, 6kA, 2P

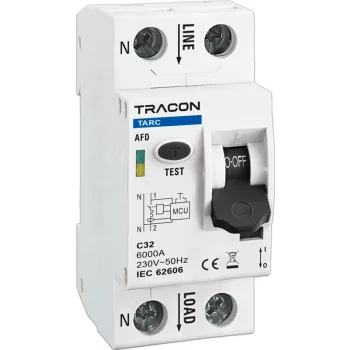

- TARC2B32 – 32A, B, 6kA, 2P
C karakterisztika (induktív terhelésekhez, 6 modell)
- TARC2C6 – 6A, C, 6kA, 2P
- TARC2C10 – 10A, C, 6kA, 2P
- TARC2C16 – 16A, C, 6kA, 2P
- TARC2C20 – 20A, C, 6kA, 2P
- TARC2C25 – 25A, C, 6kA, 2P
- TARC2C32 – 32A, C, 6kA, 2P
Gyakori kérdések
Mit jelent a kód: TARC2 / B vagy C / amperhatár?
A Tracon TARC sorozat termékkódjai következetes felépítésűek: TARC a sorozat azonosítója, a „2" a pólusszámra utal (2P – 1 fázis + nulla, az egyfázisú háztartási hálózathoz), a B vagy C a kismegszakító kioldási karakterisztikája, a számkód pedig az amperhatárt jelzi (6, 10, 16, 20, 25 vagy 32 A). Például a TARC2B16 olvasata: 2P, B karakterisztika, 16A. Mivel a TARC nem tartalmaz Fi-relé funkciót, a kód végén nincs „03" jelölés (ezt csak a 30 mA-es Fi-relével szerelt EARC sorozat tartalmazza).
Hány moduláris helyet foglal el a TARC?
A TARC kombinált készülék kompaktabb, mint a teljes EARC (amely 3 modul széles, kb. 52,5 mm), mivel csak két funkciót (AFDD + MCB) tartalmaz Fi-relé nélkül. A hasonló funkciójú piaci 2-az-1-ben (AFDD+MCB, RCD nélkül) AFDD készülékek jellemzően 2 modul széles, kb. 35 mm-es helyfoglalással készülnek. A pontos méretet az adott termék gyári adatlapja adja meg – telepítés-tervezésnél kérje a hivatalos műszaki dokumentációt.
Miben különbözik a TARC és az EARC?
A két sorozat ugyanabba a Tracon „kombinált ívkisülés-érzékelő" családba tartozik, de eltérő funkcióintegrációval: a TARC AFDD + MCB (2-az-1-ben), míg az EARC AFDD + MCB + RCD (3-az-1-ben, 30 mA-es Fi-relével). A TARC ott ideális, ahol az érintésvédelmet egy közös Fi-relé központilag oldja meg; az EARC ott, ahol minden áramkör önállóan, teljesen védendő. A két sorozat ugyanazt az AFDD technológiát alkalmazza.
A TARC önmagában elegendő érintésvédelmet ad?
Nem. A TARC nem tartalmaz Fi-relé (RCD) funkciót, így önmagában nem ad érintésvédelmet az áramkörre. A TARC-ot mindig kiegészíteni kell egy külön Fi-relé védelemmel – jellemzően egy közös fő Fi-relével az elosztótábla felső szintjén, amely az összes alárendelt áramkört érintésvédelmi szempontból lefedi. Ha az áramkörön belül kifejezetten önálló érintésvédelem szükséges, az EARC változatot kell választani, vagy a TARC-ot egy különálló Fi-relével kombinálni.
Miért nem található 40 A változat a TARC sorozatban?
A TARC kínálat 6 A-tól 32 A-ig terjed, lefedve a leggyakoribb lakossági áramköri amperhatárokat. Ha 40 A-es amperhatárra van szüksége (jellemzően nagyobb fogyasztók vagy ipari áramkörök esetén), a teljes körű EARC sorozat tartalmaz 40 A-es változatot is mindkét karakterisztikával.
Kötelező az AFDD beépítése?
A magyar villamos szabványok és a HD 60364-4-42 nemzetközi szabvány egyre több helyen javasolja vagy követeli az AFDD telepítését, különösen olyan helyiségekben, ahol a tűzveszély kockázata fokozott. A pontos kötelezettségeket a hatályos építési és villamos szabványok határozzák meg – telepítéskor mindig villamos szakember bevonása szükséges.
