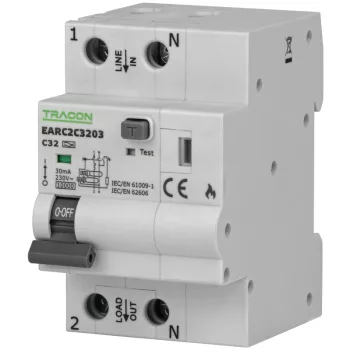

A Tracon EARC kombinált ívkisülés-érzékelő a modern villamos installáció egyik legfontosabb biztonsági készüléke: egyetlen, 3 modulos kalapsínre szerelhető eszközben egyesít három különálló védelmi funkciót – ívkisülés-érzékelést (AFDD), kismegszakító funkciót (MCB) és életvédelmi kapcsolót (RCD/Fi-relé, 30 mA). Az EARC tehát a teljes körű 3-az-1-ben védelem a kombinált ívkisülés-érzékelő családon belül: minden egyes védett áramkörre önálló, redundáns érintésvédelmet ad, így nem szükséges külön Fi-relével kombinálni. Az AFDD funkció pontosan azt a védelmet adja, amelyet a klasszikus kismegszakítók és Fi-relék nem nyújtanak: a vezetékekben kialakuló elektromos íveket ismeri fel és kapcsolja le a hálózatot – még mielőtt azok villamos tüzet okoznának.
Az elektromos ívkisülés a háztartási és ipari villamos tüzek leggyakoribb oka: egy sérült, megtörött, megégett vagy idős szigetelésű vezetékben kialakuló mikroszintű ívmérési hiba lassan, csendben mélyíti a problémát, amíg a hő- és fényfejlődés tűz kialakulásához vezet. A klasszikus kismegszakító ezt nem érzékeli (nem keletkezik akkora túláram), és a Fi-relé sem (nem feltétlenül szivárog a föld felé). A Tracon EARC az áramfogyasztás hullámformáját elemzi valós időben, és az IEC 62606 szabvány szerint felismeri az ívkisülés tipikus jeleit – majd 100 milliszekundumon belül lekapcsolja a védett áramkört, megakadályozva a tűz kialakulását.
A kínálatban 16 modell érhető el, a két leggyakoribb kismegszakító karakterisztika (B – ellenállásos terhelésekhez, mint világítás és általános dugaljak; C – induktív terhelésekhez, mint motorok, klímaberendezések és hűtőgépek) és nyolc amperhatár-osztály (6, 10, 13, 16, 20, 25, 32, 40 A) kombinációjában. Minden modell egységes védelmi paraméterekkel rendelkezik: 30 mA Fi-relé érzékenység (A típus), 6 kA rövidzárási megszakítási képesség. Megbízható Tracon Electric magyar gyökerű minőség, raktárkészletről – rendelje meg a kombinált ívkisülés-érzékelőt az Elektrikstore-tól, gyors kiszállítással. Központi Fi-relé alá tervezett rendszerhez a kompaktabb (2-az-1-ben, AFDD+MCB) Tracon TARC változatot érdemes megnézni. Tekintse meg a teljes Tracon kombinált ívkisülés-érzékelő kínálatot és a Tracon Electric márkaoldalt a kapcsolódó villamossági készülékekért.
Miért szükséges az AFDD ívkisülés-érzékelő?
A klasszikus háztartási és ipari villamos védelmek (kismegszakító + Fi-relé) jól lefedik a két fő hibatípust: a kismegszakító (MCB) a túláram és a rövidzárlat elleni védelmet biztosítja, a Fi-relé (RCD) pedig az érintésvédelmet (földzárlat). Egyetlen kritikus hibatípus marad fedetlen a hagyományos elosztótáblán: az elektromos ívkisülés – egy olyan elektromos jelenség, amely nem okoz elegendő túláramot ahhoz, hogy a kismegszakítót megszólaltatná, és nem feltétlenül jelent áramszivárgást a föld felé sem, mégis tűzveszélyt jelent.
Mit jelent az ívkisülés és miért veszélyes?
Az ívkisülés (más néven villamos ív, arc fault) egy rendellenes elektromos kisülés, amely a vezetékek között vagy egy sérült vezeték belsejében jön létre. Három fő típusa van:
- Soros ívkisülés: egy sérült, megtört vagy elöregedett vezeték belsejében jön létre – amikor a vezeték szálai részben elválnak, és a fennmaradó kontaktuson ív alakul ki. Ez a leggyakoribb és a legveszélyesebb forma, mert nem okoz észrevehető túláramot.
- Párhuzamos ívkisülés: két párhuzamos vezeték között jön létre, ha a köztük lévő szigetelés sérült. Ez magasabb áramot eredményez, de általában továbbra is a kismegszakító határa alatt marad.
- Földzárlati ívkisülés: a vezeték és a védőföld vagy egy fémszerkezet között létrejövő ív. A Fi-relé ezt érzékelheti, de gyakran csak akkor, amikor már magas energiájú esemény történik.
Az ívkisülés hőmérséklete eléri akár az 5000–10.000 °C-ot a kisülés magjában – ez bármilyen szerves anyagot (vezeték szigetelése, ház szigetelőanyaga, fal mögötti porréteg, faszerkezet) azonnal meggyújt. A nemzetközi statisztikák szerint a lakóingatlanok elektromos eredetű tüzeinek jelentős hányadát ívkisülés okozza – pontosan az, amit az AFDD célzottan érzékel.
Hogyan működik a Tracon EARC AFDD?
Az EARC készülék folyamatosan elemzi az áramvezeték hullámformáját és nagyfrekvenciás zajait valós időben. Egy mikrokontrolleres egység összehasonlítja a mért jelet a tipikus ívkisülési „aláírásokkal" (pulzáló jellegű, magas frekvenciás komponensek, tipikus időbeli mintázat). Amikor a készülék ívkisülésre jellemző mintát ismer fel, mintegy 100 milliszekundumon belül lekapcsolja az áramkört – jóval azelőtt, hogy a hőfejlődés tüzet okozna.
A Tracon EARC kombinált kivitel: a fenti AFDD funkció mellett tartalmazza a hagyományos kismegszakító (túláramvédelem) és a Fi-relé (érintésvédelem) funkciókat is. Egyetlen 3 modulos (kb. 52,5 mm széles) kalapsínre szerelt készülékkel tehát három különálló védelmi funkció biztosítható – jelentős helymegtakarítást ad az elosztótáblán, és egyszerűsíti az áramkör védelmi tervét.
EARC vs TARC – melyiket válassza?
A Tracon kombinált ívkisülés-érzékelőinek két fő változata közül a választás az elosztótábla teljes felépítésétől függ:
- EARC (AFDD + MCB + RCD, 3-az-1-ben): akkor válassza, ha minden egyes védendő áramkörre önálló, teljes körű védelmet kíván biztosítani – beleértve az érintésvédelmet (Fi-relé) is. Az EARC kiválóan alkalmas új építkezésekre, ahol minden áramkör külön-külön védendő, vagy olyan felújításokra, ahol nincs központi Fi-relé az elosztótáblán. A 3 modulos készülék magas védelmi szintet ad, redundáns érintésvédelemmel.
- TARC (AFDD + MCB, 2-az-1-ben): akkor válassza, ha az érintésvédelmet egy közös, központi Fi-relé oldja meg az elosztótáblán (pl. a felső szintű elosztón egy közös fő RCD, amely több alárendelt áramkörre is védelmet ad). A TARC ilyenkor kompaktabb (kb. 2 modul széles) és helytakarékosabb megoldást ad – csak az ívkisülés-felismerés és a túláramvédelem kombinálódik egy készülékben, a Fi-relé funkciót nem duplázza.
A választás tehát attól függ, milyen elosztótábla-koncepciót követ: áramkörönkénti teljes védelem AFDD+MCB+RCD (EARC), vagy centralizált Fi-relé + áramkörönkénti AFDD+MCB (TARC). Mindkét megoldás szabványos és biztonságos – a különbség elsősorban tervezési és helytakarékossági kérdés.
Tipikus felhasználási területek
- Lakóingatlanok hálószobái: a tűzveszély kockázatának csökkentésére éjszakai tűzfedés időszakban – fokozottan ajánlott AFDD védelem.
- Gyermekszobák, idősek szobái: ahol az aktív védekezés esetén a lakók nehezebben menekülnek el, így a megelőzés különösen fontos.
- Tetőtér beépítések, manzárdok: ahol a vezetékek faanyaghoz közel vagy abba épülnek be – fokozott gyúlékony környezet.
- Régi épületek elektromos felújítása: ahol a régi vezetékek elöregedett szigetelése magasabb ívkisülési kockázatot hordoz.
- Faszerkezetű épületek, faház, nyaraló: az anyag eleve gyúlékony, így az ívkisülés gyors tűzkialakulást okozhat.
- Iskolák, óvodák, idősotthonok, kórházak: a fokozott személyvédelmi követelmények miatt a modern építkezési előírások egyre gyakrabban követelik az AFDD beépítését.
- Magazinok, raktárak gyúlékony anyaggal: ahol egy kis tűz katasztrofális következményekhez vezethet.
- Számítástechnikai szerverszobák, archívumok, múzeumok: ahol az értékes berendezések miatt a megelőzés különösen fontos.
Karakterisztika B vs Karakterisztika C – melyiket válassza?
A kombinált készülék kismegszakító részének karakterisztikája meghatározza, milyen áramerősség-csúcsokat tűr el bekapcsolás során, mielőtt megszakítaná az áramkört:
- B karakterisztika: alacsonyabb bekapcsolási áramcsúcsokra reagál (3–5×IN), tipikusan ellenállás-jellegű terhelésekhez. Általános háztartási dugaljak, világítási áramkörök, elektromos fűtőtestek, vízmelegítők, főzőlapok. Ez a leggyakoribb választás a lakossági installációknál.
- C karakterisztika: magasabb bekapcsolási áramcsúcsokat is elvisel (5–10×IN), így induktív terhelésekhez ideális, ahol bekapcsoláskor magas csúcsáram jelentkezik. Tipikus alkalmazás: motoros berendezések, klímaberendezések, hűtőgépek, fluoreszcens világítás (előtéttel), nagyobb transzformátoros tápegységek.
A választás egyszerű szabálya: ha az áramkörre csatlakozó berendezés motoros vagy nagy bekapcsolási áramcsúccsal indul, válassza a C változatot; minden más esetben a B karakterisztika elegendő.
Hogyan válassza ki a megfelelő amperhatárt?
Az amperhatár a védett áramkör maximális folyamatos áramfelvételét határozza meg. A vezeték keresztmetszetével és a fogyasztók együttes terhelésével kell összhangban választani:
- 6 A: dedikált világítási áramkörök, gyenge fogyasztású kisebb berendezések.
- 10 A: általános világítás, kisebb háztartási dugaljak (pl. egyedi berendezések 1,5 mm² vezetékkel).
- 13 A: általános dugalj-áramkörök, kis háztartási gépek.
- 16 A: a leggyakoribb háztartási dugalj-áramkör (2,5 mm² vezetékkel).
- 20 A: intenzívebben terhelt háztartási áramkörök, kisebb műhelyek.
- 25 A: erősebb terhelésű áramkörök, indukciós sütők vagy konyhai vegyes fogyasztók.
- 32 A: nagyobb fogyasztók egyedi áramköre (elektromos sütők, főzőlapok, vízmelegítők).
- 40 A: ipari vagy kifejezetten erős fogyasztók egyedi védelme.
Az áramerősség kiválasztásakor mindig a védett vezeték keresztmetszetét vegye alapul: 1,5 mm² maximum 10 A, 2,5 mm² maximum 16-20 A, 4 mm² maximum 25-32 A, 6 mm² maximum 40 A (ezek tájékoztató értékek; a pontos méretezést mindig villamos szakember vagy tervező végzi az MSZ HD 60364 szabvány szerint).
A teljes 16 modellből álló kínálat
B karakterisztika (ellenállás-terhelésekhez, 8 modell)
- EARC2B603 – 6A, B, 30mA, 6kA
- EARC2B1003 – 10A, B, 30mA, 6kA
- EARC2B1303 – 13A, B, 30mA, 6kA
- EARC2B1603 – 16A, B, 30mA, 6kA (a leggyakoribb háztartási választás)
- EARC2B2003 – 20A, B, 30mA, 6kA
- EARC2B2503 – 25A, B, 30mA, 6kA
- EARC2B3203 – 32A, B, 30mA, 6kA
- EARC2B4003 – 40A, B, 30mA, 6kA
C karakterisztika (induktív terhelésekhez, 8 modell)
- EARC2C603 – 6A, C, 30mA, 6kA
- EARC2C1003 – 10A, C, 30mA, 6kA
- EARC2C1303 – 13A, C, 30mA, 6kA
- EARC2C1603 – 16A, C, 30mA, 6kA
- EARC2C2003 – 20A, C, 30mA, 6kA
- EARC2C2503 – 25A, C, 30mA, 6kA
- EARC2C3203 – 32A, C, 30mA, 6kA
- EARC2C4003 – 40A, C, 30mA, 6kA
Gyakori kérdések
Miben különbözik az AFDD a hagyományos kismegszakítótól és Fi-relétől?
A három készülék különböző hibatípusokat érzékel: a kismegszakító a túláram és rövidzárlat ellen véd; a Fi-relé az érintésvédelmet adja (földzárlati áram); az AFDD pedig az ívkisülést érzékeli. A három együttes védelem (mint az EARC 3-az-1-ben kombinált készülék) a legmagasabb biztonsági szintet biztosítja. Egyik sem helyettesíti a másikat – mindhárom egyedi típusú hibára van optimalizálva.
Mi a különbség az EARC és a TARC között?
A két sorozat ugyanabba a Tracon „kombinált ívkisülés-érzékelő" családba tartozik, de eltérő funkcióintegrációval: az EARC AFDD + MCB + RCD (3-az-1-ben, beépített 30 mA-es Fi-relével), míg a TARC AFDD + MCB (2-az-1-ben, Fi-relé nélkül). Az EARC akkor ideális, ha minden áramkör önállóan, teljesen védendő az érintésvédelem szempontjából; a TARC akkor, ha az érintésvédelmet egy közös, központi Fi-relé biztosítja. A TARC ezért kompaktabb (kb. 2 modul széles), míg az EARC 3 modul széles, viszont teljes körű védelmet ad. Az EARC kínálatban 40 A-ig terjedő amperhatárok érhetők el; a TARC 32 A-ig.
Kötelező az AFDD-t beépíteni?
A magyar villamos szabványok és a HD 60364-4-42 nemzetközi szabvány egyre több helyen javasolja vagy követeli az AFDD telepítését, különösen olyan helyiségekben, ahol a tűzveszély kockázata fokozott (faszerkezetű épületek, óvodák, idősotthonok, kórházak, magas zsúfoltságú használat). A pontos kötelezettségeket a hatályos építési és villamos szabványok határozzák meg – telepítéskor mindig villamos szakember bevonása szükséges.
Mit jelent a kód: EARC2 / B vagy C / amperhatár / 03?
A Tracon EARC sorozat termékkódjai következetes felépítésűek: EARC a sorozat azonosítója, a „2" a pólusszámra utal (2P – egyfázisú hálózathoz, fázis + nulla), a B vagy C a kismegszakító kioldási karakterisztikája, a következő szám az amperhatár (6, 10, 13, 16, 20, 25, 32 vagy 40 A), végül a „03" jelzi a Fi-relé érzékenységét (30 mA). Például az EARC2B1603 olvasata: 2P, B karakterisztika, 16A, 30mA.
Hány moduláris helyet foglal egy EARC kombinált készülék?
A Tracon EARC sorozat 3 modulos kivitelben készül (kb. 52,5 mm szélesség, a standard 17,5 mm-es moduláris szabvány szerint). Egyetlen 3 modul széles készülékkel három különálló védelmi funkció biztosítható – ez jelentős helymegtakarítást jelent a klasszikus, három különálló készülékhez képest (külön kismegszakító + külön Fi-relé + külön AFDD modul, ami összesen 5–6 modul széles helyet foglalna). Ha csak két funkció (AFDD + MCB) szükséges és az érintésvédelmet központilag oldja meg, a kompaktabb TARC változat (kb. 2 modul széles) is jó megoldás lehet.
Mit jelent a 6 kA megszakítási képesség?
A 6 kA (6000 amper) az a maximális rövidzárlati áram, amelyet a készülék biztonságosan megszakít. A háztartási és kisebb ipari hálózatok jellemzően 3–6 kA közötti rövidzárlati áramra méretezettek, így a 6 kA megszakítási képesség elegendő a tipikus magyar lakossági installációkban. Nagyobb ipari rendszerekben szükség lehet 10 kA vagy nagyobb megszakítási képességű készülékre.
Mit jelent a „Tipus A" jelölés a Fi-relé funkcióval kapcsolatban?
Az „A" tipus azt jelenti, hogy a Fi-relé érzékenységi tartománya nemcsak a klasszikus szinusz-AC áramra, hanem a pulzáló DC komponensű hibaáramokra is kiterjed (pl. amelyek invertert tartalmazó berendezésekből származnak, mint például korszerű háztartási gépek, töltőberendezések, frekvenciaváltók). A modern installációkban az „A" tipus a minimum elvárt szint a hagyományos „AC" típushoz képest.
Kell-e időszakos tesztet végezni az EARC készüléken?
Igen, a Fi-relé funkciók tesztelése jellemzően havonta egyszer javasolt – a teszt gomb megnyomásával ellenőrizhető, hogy a készülék megfelelően kioldja-e az áramkört. Az ívkisülés-érzékelő funkció működése jellemzően egy beépített öndiagnosztikai funkcióval, ezt a Tracon EARC készülékben automatikusan ellenőrzi. A pontos tesztelési előírásokat a használati útmutató tartalmazza.
Ha kérdése van a megfelelő modell kiválasztásával, méretezésével vagy telepítésével kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a védendő áramköréhez leginkább illő Tracon megoldást. Hasznos szakmai információkért tekintse meg a Villanyszerelési tanácsok építkezés előtt és a Miért van értelme a túlfeszültség-védelemnek? tájékoztatóinkat is.
