A sajtolható szigeteletlen szemes saru kör alakú, furatos kötőfüllel ellátott vezetékvég, amelyet présszerszámmal (présfogóval) préselnek a vezetőre. A szemes vég csavaros csatlakozási ponthoz készült: a kötést csavarral és anyával rögzítik a csatlakozó felülethez, így stabil, jól terhelhető érintkezés jön létre.
A saru sárgarézből készül, szigetelés nélküli kivitel. A kínálat 1 és 4 mm² közötti vezető-keresztmetszethez, M4-től M8-ig terjedő furatmérettel érhető el, így a leggyakoribb kisáramú csatlakozási pontokhoz illeszkedik.
Lapos, préselt kivitelhez nézze meg a szigeteletlen szemes lemezsaru kínálatot, gyárilag szigetelt szemes véghez pedig a szigetelt szemes saru termékeket. A teljes választék a vezeték kötéstechnika oldalon található.
Sajtolható szigeteletlen szemes saru – préselt, csavaros kötés
A sajtolható szigeteletlen szemes saruk a Tracon HSZ sorozat készülékei, sárgarézből, 1–4 mm² keresztmetszethez. A kör alakú, furatos kötőfül csavaros csatlakozási pontokhoz készült; a vezetőt présszerszámmal préselik a saruba, ami stabil, jól vezetőképes érintkezést ad.
Tipikus felhasználási területek
- Vezetékvégek csavaros csatlakozókra kötése
- Készülékek, sorkapcsok és földelőpontok bekötése
- Kisáramú vezérlő- és jelvezetékek rendezett csatlakoztatása
Hogyan válasszon?

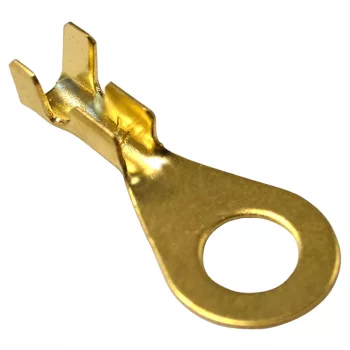

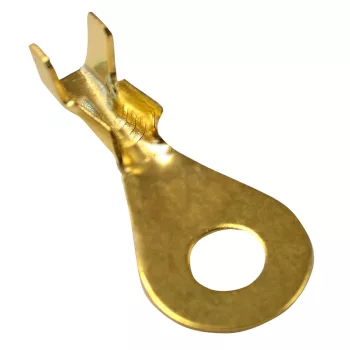

- M4 és M5 furat: a Tracon HSZ4 és Tracon HSZ5 jellegű készülékek 1–2,5 mm² vezetőhöz, kisebb csavaros csatlakozásokhoz.

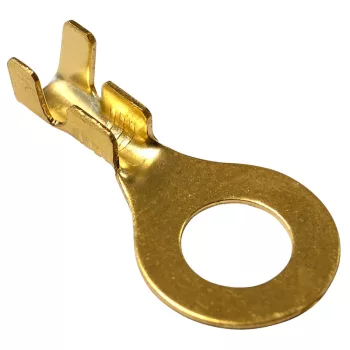

- M6 furat: a Tracon HSZ6 jellegű készülékek 1–2,5 mm² vezetőhöz, nagyobb csatlakozócsavarhoz.

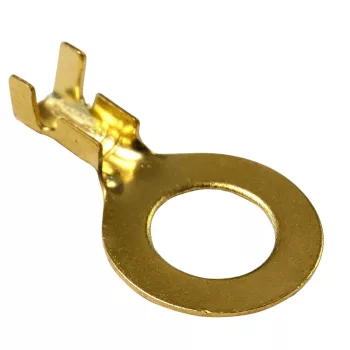

- M8 furat: a Tracon HSZ8 jellegű készülékek 2,5–4 mm² vezetőhöz, terheltebb csatlakozásokhoz.
A megfelelő készülékhez a vezető keresztmetszetét és a csatlakozócsavar méretét (furat) is vegye figyelembe.
Gyakori kérdések
Milyen szerszám kell a felszereléshez?
A sarut a keresztmetszetnek megfelelő présbetéttel, présfogóval kell felpréselni a vezetőre a megbízható érintkezéshez.
Mit jelöl a típusszám (HSZ4, HSZ5…)?
A szám a szemes vég furatméretére utal: HSZ4 az M4-es, HSZ5 az M5-ös, HSZ6 az M6-os, HSZ8 az M8-as csatlakozócsavarhoz.
Kell-e utólagos szigetelés?
A saru szigetelés nélküli. Ha érintésvédett csatlakozásra van szükség, válasszon gyárilag szigetelt szemes sarut.
Tekintse meg a szigeteletlen szemes lemezsaru és a szigetelt szemes saru kínálatot is.
