Tracon Electric EVOSLJL moduláris jelzőlámpák: az elosztó állapotának vizuális visszajelzése
A Tracon Electric EVOSLJL moduláris jelzőlámpák az elosztóban a körök állapotát jelzik vizuálisan, LED-es fénnyel. Feladatuk, hogy egyetlen pillantással leolvasható legyen, mely áramkör van feszültség alatt, melyik fázis él, vagy éppen melyik berendezés üzemel. A jelzőlámpa nem véd és nem kapcsol; tisztán visszajelző funkciót lát el, ezért a védelmi és kapcsolókészülékek mellett, azok állapotának kijelzésére használják az elosztóban.
A választék öt színben – piros, zöld, sárga, kék és fehér –, valamint kombinált, többszínű kivitelben érhető el, így a különböző állapotokhoz a szabványos színkód rendelhető. A jelzőlámpák 230 V AC, 24 V AC, 220 V DC és 24 V DC üzemi feszültséggel készülnek, így az erősáramú és a kisfeszültségű, egyen- és váltakozó áramú rendszerekhez egyaránt illeszkednek. A moduláris, sorolható, DIN-sínre szerelhető kivitel az EVO rendszer többi készülékéhez igazodik.
Az EVOSLJL az elosztóban a vizuális visszajelzés funkcióját adja; a jelzett körök túláram-védelmét a Tracon Electric EVO kismegszakítók, a vezérelt kapcsolást pedig az EVOHK installációs kontaktorok végzik. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOSLJL moduláris jelzőlámpákat?
Az EVOSLJL jelzőlámpa akkor a megfelelő választás, ha az elosztóban egy kör vagy berendezés állapotát vizuálisan, egyértelműen ki kell jelezni. A LED-es jelzőlámpa fénye azonnal mutatja, hogy egy áramkör feszültség alatt van-e, egy fázis él-e, vagy egy berendezés üzemel-e. Ez megkönnyíti az elosztó átláthatóságát és a hibakeresést, hiszen a kezelő egyetlen pillantással felmérheti a rendszer állapotát. A jelzőlámpa önállóan nem véd és nem kapcsol, hanem a többi készülék állapotát teszi láthatóvá.
Mit jeleznek a különböző színek?
A jelzőlámpák színei a villamos gyakorlatban szabványos jelentéssel bírnak, ami segíti az egységes, félreérthetetlen kijelzést:
- Piros – jellemzően veszélyt, hibát vagy feszültség alatti állapotot jelez.
- Zöld – általában a megfelelő, üzemkész vagy biztonságos állapotot mutatja.
- Sárga – figyelmeztetést, rendellenes vagy figyelendő állapotot jelez.
- Kék – jellemzően speciális vagy információs jelzésre szolgál.
- Fehér – semleges visszajelzés, például egyszerű üzemjelzésre.
A pontos jelentést mindig az adott rendszer kialakítása és a tervezői előírás határozza meg.
AC vagy DC, 230 V vagy 24 V?
Az üzemi feszültséget az elosztó vezérlőrendszeréhez kell igazítani. A 230 V AC az erősáramú, hálózati feszültségről táplált jelzésekhez, a 24 V AC és 24 V DC a kisfeszültségű vezérlőrendszerekhez – például épületautomatikához vagy ipari vezérléshez –, a 220 V DC pedig az egyenáramú rendszerekhez illeszkedik. A megfelelő típust a jelzett kör vagy a vezérlés feszültsége határozza meg.
Mire való a többszínű kivitel?

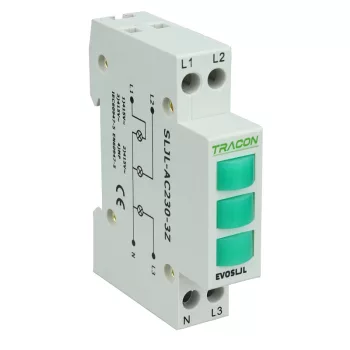

Egyetlen modulban több, eltérő színű LED is elhelyezhető, így egyetlen helyen több állapot is kijelezhető. Ez különösen hasznos ott, ahol egy berendezés több üzemállapotát – például üzemkész, működik, hiba – egy helyen kell megjeleníteni, vagy ahol a háromfázisú betáplálás mindhárom fázisának jelenlétét egyetlen, soroló jelzőlámpán mutatják.
Tipikus felhasználási területek
- Áramkörök feszültség alatti állapotának kijelzése az elosztóban
- Háromfázisú betáplálás fázisjelzése (jellemzően három, eltérő színű jelzéssel)
- Berendezések üzemállapotának visszajelzése – üzemel, áll, hiba
- Vezérelt körök – például kontaktorral kapcsolt világítás – állapotjelzése
- Kisfeszültségű, 24 V-os ipari és automatikai vezérlőrendszerek visszajelzése
- Egyenáramú, 220 V DC rendszerek állapotkijelzése
A teljes kínálat szín és üzemi feszültség szerint
A sorozat piros, zöld, sárga, kék és fehér színben, valamint kombinált, többszínű kivitelben érhető el, 230 V AC, 24 V AC, 220 V DC és 24 V DC üzemi feszültséggel. Így minden elosztó- és vezérlőrendszerhez megtalálható a megfelelő szín és feszültség – például a piros, 230 V AC kivitel az SLJL-AC230-P, a zöld, 24 V DC változat pedig az SLJL-DC24-Z.
Hogyan illeszkedik a teljes rendszerbe?
Az EVOSLJL a vizuális visszajelzés funkcióját adja, és a többi készülék állapotát teszi láthatóvá. A jelzett körök túláram- és rövidzárlat-védelmét a Tracon Electric EVO kismegszakítók, a vezérelt kapcsolást pedig az EVOHK installációs kontaktorok biztosítják. A jelzőlámpa ezek mellett teszi átláthatóvá és könnyen kezelhetővé a teljes elosztót.
Gyakori kérdések
Véd vagy kapcsol a jelzőlámpa? Nem. Az EVOSLJL kizárólag vizuális visszajelzésre szolgál, védelmi vagy kapcsolási funkciója nincs. A védelmet a kismegszakító, a kapcsolást a kontaktor vagy a kapcsoló biztosítja; a jelzőlámpa ezek állapotát mutatja.
Miért LED-es a jelzőlámpa? A LED hosszú élettartamú, alacsony fogyasztású és tartósan jól látható fényt ad, ezért a folyamatos üzemű jelzéshez ideális. A LED-es jelzőlámpa gyakorlatilag karbantartásmentes.
Melyik feszültséget válasszam? Azt, amelyik megegyezik a jelzett kör vagy a vezérlőrendszer feszültségével. Erősáramú jelzéshez a 230 V AC, kisfeszültségű vezérléshez a 24 V AC vagy DC, egyenáramú rendszerhez a 220 V DC a megfelelő.
Az elosztó helyes kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
