Tracon Electric EVOP nyomógombok és nyomókapcsolók: kézi vezérlés a moduláris elosztóban
A Tracon Electric EVOP nyomógombok és nyomókapcsolók a moduláris elosztó kézi kezelőszervei: velük indítható, leállítható vagy kapcsolható egy áramkör, illetve egy vezérelt készülék – például egy kontaktor. A nyomógomb és a nyomókapcsoló között a működésük a fő különbség: a nyomógomb rugós, megnyomás után visszaáll alaphelyzetbe, míg a nyomókapcsoló a megnyomott állásban marad. A sorozat tagjai NO és NC érintkezőkkel, valamint beépített LED-es jelzőfénnyel is elérhetők.
A választék kétféle alapfunkcióban érhető el: a nyomógombok (EVOPB, EVOPB2, EVOPBL) pillanatnyi, a nyomókapcsolók (EVOPS, EVOPSL) tartós kapcsolásra valók. Az érintkező-kiosztás 2×NO vagy 1×NO + 1×NC lehet, a jelzőfényes változatok (EVOPBL, EVOPSL) pedig a kapcsolt állapotot vizuálisan is mutatják. Minden típus 230 V, 50 Hz hálózathoz, AC-14 kategóriához méretezett, és a moduláris, DIN-sínre szerelhető kivitel illeszkedik az EVO rendszer többi készülékéhez.
Az EVOP a kézi vezérlés és kezelés funkcióját adja az elosztóban; a vezérelt kapcsolást az EVOHK installációs kontaktorok végzik, az állapot vizuális visszajelzését pedig az EVOSLJL moduláris jelzőlámpák adják. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.

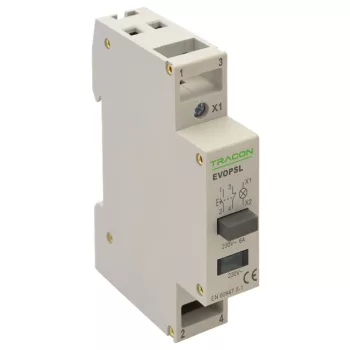

Tracon EVOPSL, Moduláris nyomókapcsoló, jelzőfénnyel 230V, 50Hz, 1NO+1NC, LED, Ith:16A, AC-14, Ie:6A
Miért válassza a Tracon Electric EVOP nyomógombokat és nyomókapcsolókat?
Az EVOP kezelőszervek akkor a megfelelő választás, ha a moduláris elosztóban kézi vezérlési pontot kell kialakítani: egy gomb, amellyel a kezelő közvetlenül indít, leállít vagy kapcsol egy kört vagy egy vezérelt készüléket. A nyomógombok pillanatnyi, a nyomókapcsolók tartós kapcsolásra valók, így a legtöbb kézi vezérlési feladat lefedhető. A jelzőfényes változatok ráadásul azonnal mutatják a kapcsolt állapotot, ami megkönnyíti a kezelést.
Mi a különbség a nyomógomb és a nyomókapcsoló között?
A különbség a működésben van. A nyomógomb rugós: amíg nyomva tartják, az érintkező zár (vagy nyit), elengedéskor pedig azonnal visszaáll alaphelyzetbe. Ez a pillanatnyi működés a start/stop jellegű vezérléshez, illetve kontaktor működtetéséhez ideális. A nyomókapcsoló ezzel szemben a megnyomott állásban marad: egyszer megnyomva bekapcsol, újra megnyomva kikapcsol. Ez a tartós állapot a folyamatos be- és kikapcsoláshoz való.
Mit jelent a NO és NC érintkező?
Az érintkezők alaphelyzete kétféle lehet. A NO (alaphelyzetben nyitott) érintkező megnyomásra zár, így a jelet vagy a kört bekapcsolja. Az NC (alaphelyzetben zárt) érintkező fordítva működik: alaphelyzetben zárt, megnyomásra nyit – ezt jellemzően leállító vagy biztonsági funkcióra használják. Az EVOP sorozat 2×NO, valamint 1×NO + 1×NC kiosztással érhető el, így a vezérlési logika a feladathoz igazítható – például egy zöld indító (NO) és egy piros leállító (NC) gombbal.
Mire való a jelzőfényes kivitel?

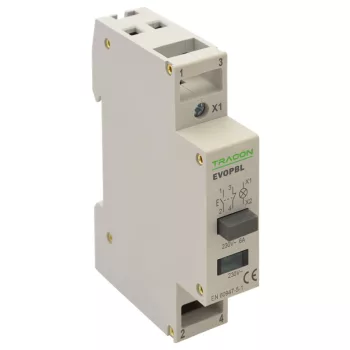

A jelzőfényes változatok (EVOPBL nyomógomb és EVOPSL nyomókapcsoló) beépített LED-del rendelkeznek, amely a kapcsolt állapotot vizuálisan is jelzi. Így a kezelő egyetlen pillantással látja, hogy az adott kör be van-e kapcsolva, anélkül hogy külön jelzőlámpát kellene beépíteni. Ez különösen hasznos olyan helyeken, ahol a vezérelt berendezés állapota nem látható közvetlenül.
Tipikus felhasználási területek
- Kontaktorral kapcsolt világítás vagy gép kézi indítása és leállítása
- Start/stop vezérlés ipari és kereskedelmi elosztókban
- Folyamatos be- és kikapcsolás nyomókapcsolóval
- Kétállású vezérlés zöld indító és piros leállító gombbal
- Jelzőfényes kezelőszervek, ahol a kapcsolt állapotot is mutatni kell
- Kézi vezérlési pontok az elosztó előlapján, DIN-sínre szerelve
A teljes kínálat funkció és érintkező szerint

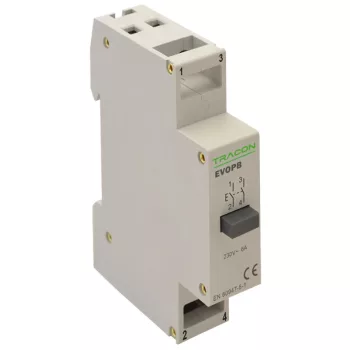

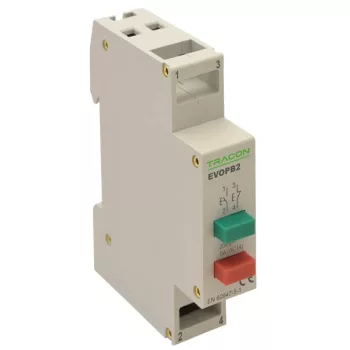

A sorozat nyomógomb kivitelben (EVOPB 2×NO, EVOPB2 1×NO + 1×NC, valamint a jelzőfényes EVOPBL) és nyomókapcsoló kivitelben (EVOPS 2×NO, valamint a jelzőfényes EVOPSL) érhető el. Minden típus 230 V, 50 Hz hálózathoz, AC-14 kategóriához méretezett, beépített LED-es jelzéssel a jelzőfényes változatoknál.
Hogyan illeszkedik a teljes rendszerbe?
Az EVOP a kézi vezérlés funkcióját adja, és jellemzően egy vezérelt készülékkel együtt működik. A nagyobb terhelés tényleges kapcsolását az EVOHK installációs kontaktorok végzik, amelyeket a nyomógomb vezérel, az állapot vizuális visszajelzését pedig az EVOSLJL moduláris jelzőlámpák adják. A kezelőszerv így a vezérlési lánc kézi kiindulópontja az elosztóban.
Gyakori kérdések
Kapcsolhatok közvetlenül nagy terhelést a nyomógombbal? Csak korlátozottan. A nyomógomb AC-14 kategóriájú, vezérlési feladatokra méretezett, jellemzően egy kontaktor tekercsét vagy kisebb terhelést kapcsol. Nagyobb terhelés kapcsolásához kontaktort kell közbeiktatni, amelyet a nyomógomb vezérel.
Mikor válasszak nyomógombot, és mikor nyomókapcsolót? Nyomógombot akkor, ha pillanatnyi jelre van szükség – például start/stop vezérléshez vagy kontaktor működtetéséhez. Nyomókapcsolót akkor, ha tartós, kétállású be- és kikapcsolásra van szükség, ahol a kapcsoló a kiválasztott állásban marad.
Mi a jelzőfény szerepe? A beépített LED a kapcsolt állapotot mutatja, így a kezelő külön jelzőlámpa nélkül is látja, hogy a kör be van-e kapcsolva. Ez egyszerűsíti az elosztó előlapját és a kezelést.
