Tracon Electric EVOBT biztonsági (csengő) transzformátorok: biztonságos kisfeszültség a moduláris elosztóban
A Tracon Electric EVOBT biztonsági transzformátorok a 230 V-os hálózati feszültséget alakítják át biztonságos kisfeszültséggé, jellemzően 4–24 V közötti értékre. A „biztonsági” jelző arra utal, hogy a készülék a primer és a szekunder oldalt galvanikusan elválasztja, így a kisfeszültségű kör érintésvédelmi szempontból biztonságos. Ezt a típust hagyományosan csengők, kaputelefonok és más kisfeszültségű fogyasztók táplálására használják, ahol a 230 V közvetlen alkalmazása nem megengedett vagy nem biztonságos.

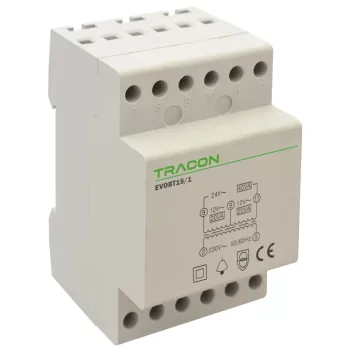

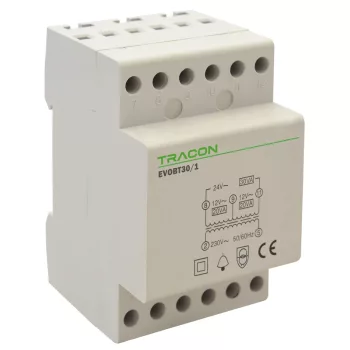

A választék három kivitelben érhető el, eltérő szekunder feszültségekkel és teljesítménnyel: az EVOBT15/1 4-8-12 V kimenettel és 15 VA teljesítménnyel, az EVOBT24/1 12-24 V kimenettel és 15 VA teljesítménnyel, az EVOBT30/1 pedig 12-12-24 V kimenettel és 30 VA teljesítménnyel. A több leágazású szekunder oldal rugalmasságot ad: egyazon transzformátorról több feszültségszint is levehető. A moduláris, DIN-sínre szerelhető kivitel illeszkedik az EVO rendszer többi készülékéhez.
Az EVOBT a biztonságos kisfeszültségű táplálás funkcióját adja az elosztóban; a primer, 230 V-os oldal túláram-védelmét a Tracon Electric EVO kismegszakítók biztosítják, a kézi vezérléshez pedig az EVOP nyomógombok és nyomókapcsolók illeszkednek. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric EVOBT biztonsági transzformátorokat?
Az EVOBT biztonsági transzformátor akkor a megfelelő választás, ha egy kisfeszültségű fogyasztót – például csengőt vagy kaputelefont – kell biztonságosan táplálni a 230 V-os hálózatról. A készülék a hálózati feszültséget biztonságos kisfeszültséggé alakítja, és a primer oldalt galvanikusan elválasztja a szekundertől, így a kisfeszültségű kör érintésvédelmi szempontból biztonságos. A moduláris kivitel lehetővé teszi, hogy a transzformátor közvetlenül az elosztóba, DIN-sínre kerüljön.
Mit jelent a biztonsági transzformátor?
A biztonsági transzformátor a primer (230 V) és a szekunder (kisfeszültségű) tekercset galvanikusan, azaz vezetékesen elválasztva építi fel. Ennek köszönhetően a kisfeszültségű oldalon nem jelenik meg a hálózati feszültség, és a kör érintése sem jelent veszélyt. Ez a fajta elválasztás a kisfeszültségű, érintésbiztos táplálás alapja, amit a vonatkozó biztonsági előírások megkövetelnek a csengők, jelzőberendezések és hasonló fogyasztók esetében.
Mire használható?
A biztonsági transzformátor klasszikus alkalmazása a csengő- és kaputelefon-táplálás, innen ered a „csengő transzformátor” elnevezés is. Emellett bármilyen kisfeszültségű fogyasztó táplálására alkalmas, amely 4–24 V közötti feszültséget igényel, és ahol a biztonságos elválasztás követelmény – például jelzőberendezések, kisfeszültségű vezérlőkörök vagy egyszerű világítási feladatok.
Mit jelentenek a több leágazású kimenetek?
A szekunder oldal több feszültségszintet is kínál: az EVOBT15/1 esetében 4, 8 és 12 V, az EVOBT24/1 esetében 12 és 24 V, az EVOBT30/1 esetében pedig 12, 12 és 24 V vehető le. Ez azt jelenti, hogy egyetlen transzformátorról a fogyasztó igénye szerint több feszültség is választható, anélkül hogy külön készülékre lenne szükség. A megfelelő leágazást a táplált fogyasztó névleges feszültsége határozza meg.
Milyen teljesítményt válasszon?
A teljesítmény (VA) a táplált fogyasztó áramfelvételéhez igazodik. A 15 VA-es kivitelek (EVOBT15/1 és EVOBT24/1) a tipikus csengő- és kaputelefon-feladatokhoz elegendők, a 30 VA-es kivitel (EVOBT30/1) pedig a nagyobb terhelésű vagy több fogyasztót tápláló körökhöz való. A megfelelő érték a csatlakoztatott fogyasztó teljesítményigényétől függ.
Tipikus felhasználási területek
- Csengők és ajtócsengők kisfeszültségű táplálása
- Kaputelefonok és beléptetőrendszerek tápellátása
- Kisfeszültségű jelzőberendezések működtetése
- 4–24 V-os vezérlő- és jelzőkörök táplálása
- Olyan körök, ahol a biztonságos galvanikus elválasztás követelmény
- Több feszültségszintet igénylő kisfeszültségű alkalmazások
A teljes kínálat feszültség és teljesítmény szerint
A sorozat három kivitelben érhető el: az EVOBT15/1 (4-8-12 V, 15 VA), az EVOBT24/1 (12-24 V, 15 VA) és az EVOBT30/1 (12-12-24 V, 30 VA). Mindegyik 230 V primer feszültségről működik, és galvanikusan elválasztott, biztonságos kisfeszültségű kimenetet ad.
Hogyan illeszkedik a teljes rendszerbe?
Az EVOBT a biztonságos kisfeszültségű táplálás funkcióját adja, és az elosztóban a többi készülékkel együtt működik. A primer, 230 V-os oldal túláram- és rövidzárlat-védelmét a Tracon Electric EVO kismegszakítók biztosítják, a kézi vezérlést pedig az EVOP nyomógombok és nyomókapcsolók teszik lehetővé. A transzformátor így a kisfeszültségű kör biztonságos tápforrása az elosztón belül.
Gyakori kérdések
Miért „csengő” transzformátor a neve? Mert a leggyakoribb alkalmazása a csengők és ajtócsengők táplálása, amelyek kisfeszültségről működnek. A megnevezés erre a hagyományos felhasználásra utal, de a transzformátor bármilyen, megfelelő feszültségű kisfeszültségű fogyasztóhoz használható.
Miért fontos a galvanikus elválasztás? Mert ez biztosítja, hogy a kisfeszültségű oldalon ne jelenjen meg a veszélyes hálózati feszültség. Így a kör érintése biztonságos, ami csengőknél és más, hozzáférhető kisfeszültségű berendezéseknél alapvető követelmény.
Köthetek több fogyasztót egy transzformátorra? Igen, amíg a fogyasztók együttes teljesítménye nem haladja meg a transzformátor névleges teljesítményét (15 vagy 30 VA). Nagyobb terheléshez a 30 VA-es EVOBT30/1 a megfelelő.
