Tracon D120-10 szigeteletlen szemes csősaru, ónozott elektrolitréz, DIN, 120 mm², M10, (d1=15,5 mm, d2=10,5 mm)

Tracon D120-10 szigeteletlen szemes csősaru – 120 mm², M10, ónozott elektrolitréz, DIN

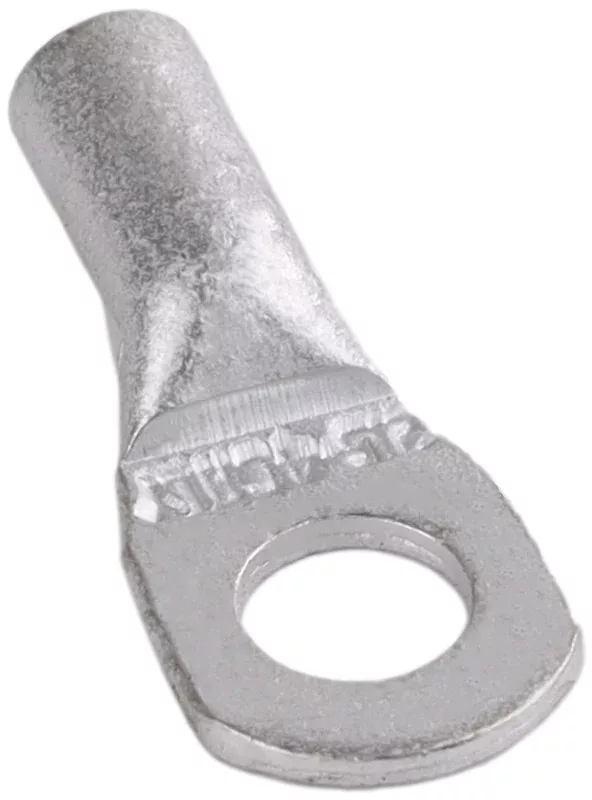

A Tracon D120-10 egy DIN szigeteletlen szemes (gyűrűs) csősaru, amely ónozott elektrolitrézből készül. A vezeték és a csavaros csatlakozási pont közötti megbízható, kis átmeneti ellenállású elektromos kapcsolatot biztosítja. A saru 120 mm² keresztmetszetű vezetékhez és M10 méretű csavarhoz használható, préseléssel (krimpeléssel) rögzíthető.

Az ónozott felület véd a korrózió ellen és javítja a vezetőképességet. A szemes (gyűrűs) kialakítás stabil, csavarral rögzíthető csatlakozást ad, amely rezgésálló és tartós. A saru belső átmérője (d1) 15,5 mm, a szem furatátmérője (d2) 10,5 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: D120-10
• Terméktípus: szigeteletlen szemes csősaru (gyűrűs saru)
• Anyag: ónozott elektrolitréz
• Kivitel: DIN szabvány szerinti
• Vezeték keresztmetszet: 120 mm²
• Csavarméret (furat): M10
• Belső átmérő (d1): 15,5 mm
• Furatátmérő (d2): 10,5 mm
• Beköthető keresztmetszet – tömör: 120 mm²
• Beköthető keresztmetszet – sodrott: 120 mm²
• Beköthető keresztmetszet – hajlékony: 95 mm²
• Szerelés: préselés (krimpelés)

Tipikus felhasználási területek

• Nagy keresztmetszetű vezetékek csavaros csatlakoztatása kapcsolószekrényekben és elosztókban
• Föld- és nullavezetők bekötése földelősínre
• Motorok, transzformátorok és nagyáramú berendezések vezetékezése
• Ipari energiaelosztás és villamos szerelés

Gyakori kérdések

Milyen anyagból készül a Tracon csősaru?

A D120-10 ónozott elektrolitrézből készül, amely jó vezetőképességet és korrózióvédelmet biztosít.

Milyen vezetékhez használható a D120-10?

A saru 120 mm² keresztmetszetű vezetékhez való, M10 méretű csavarhoz. Tömör (120 mm²), sodrott (120 mm²) és hajlékony (95 mm²) vezetők köthetők be.

Mit jelent a DIN kivitel?

A DIN kivitelű saru a DIN 46234 szabvány szerinti méretezésű, valamivel hosszabb és robusztusabb kialakítású, mint a szabványos szemes csősaru.

Hogyan kell felszerelni a szemes csősarut?

A saru préseléssel (krimpeléssel) rögzíthető a vezeték csupaszított végére, megfelelő présszerszám használatával.

Szigetelt ez a csősaru?

Nem, ez egy szigeteletlen kivitelű szemes csősaru. A csatlakozás után szükség esetén külön szigetelés (pl. zsugorcső) alkalmazható.

Mire jó az ónozott felület?

Az ónozott felület védi a rezet a korróziótól és oxidációtól, így hosszú távon is stabil, kis ellenállású elektromos kapcsolatot biztosít.
