A Tracon csatlakozó adapterek a kétféle, európában legelterjedtebb egyfázisú dugaszrendszer közötti átjárást teszik lehetővé: az ipari kék CEE (IEC 60309) 16A és a háztartási Schuko között. A két szabvány között a CEE szándékos „inkompatibilitása" alapvető biztonsági funkció (megakadályozza a túlterhelést és a téves csatlakozást), de gyakran szükség van átmenetre építkezésen, műhelyben, mobil munkahelyen vagy szervezeti környezetben – pontosan ott, ahol a Tracon adapterek gyors, biztonságos és bevizsgált megoldást nyújtanak.
A kínálatban két modell érhető el, mindkét irány lefedésével – 16A 250V 2P+E kivitelben, 6h pozíciójú CEE oldallal a magyar/EU szabványnak megfelelően: a TICS-A1 egy CEE dugóból Schuko aljzatot ad (CEE → Schuko), a TICS-A3 pedig fordítva, egy Schuko dugóból CEE aljzatot készít (Schuko → CEE). Mindkettő tartós, robusztus kivitelű, professzionális használatra tervezve.
Megbízható Tracon Electric minőség, raktárkészletről – rendelje meg az Önnek megfelelő irányú adaptert az Elektrikstore-tól, gyors kiszállítással. A teljes ipari csatlakozó-választékért lásd a Tracon 16A ipari csatlakozók kínálatát.
Miért a Tracon csatlakozó adaptert válassza?
A CEE (IEC 60309) és a Schuko két különböző dugaszrendszer, amelyek szándékosan inkompatibilisek egymással – a CEE robusztus, ipari, reteszelt, magas védettségű kialakítás, míg a Schuko a háztartási mindennapok szabványa. Az építkezések, ipari műhelyek, rendezvénytechnika és mobil munkahelyek napi valóságában mégis gyakran szükség van arra, hogy a kétféle rendszer között biztonságos átmenetet teremtsünk: pl. egy CEE táplálópontról egy hagyományos Schuko szerszámot vagy egy mobil generátor CEE kimenetéről egy konnektoros eszközt szeretnénk működtetni. A Tracon adapterek pontosan ezt a problémát oldják meg, bevizsgált minőséggel és teljes szabványkonformitással.
Tipikus felhasználási területek
- Építkezés CEE táplálópont, Schuko szerszámok: a felvonulási területen csak egy ipari kék CEE aljzat van, de a fúró, csiszoló, hosszabbító Schuko dugóval rendelkezik – a TICS-A1 adapter biztosítja a csatlakozást.
- Mobil áramfejlesztő: a generátor CEE kimenettel rendelkezik, a használandó berendezés viszont Schuko dugós – pontosan ide való a TICS-A1.
- Háztartás → ipari berendezés: otthon csak Schuko aljzatok vannak, de egy átvett, importált vagy ipari eszköz CEE dugóval érkezik – a TICS-A3 ezt megoldja (figyelem: a hálózati biztosíték a Schuko aljzatén keresztül van, általában 16A!).
- Műhelyek és szervezetek: ahol vegyes csatlakozóparkok működnek, az adapter rugalmas hozzáférést biztosít a rendelkezésre álló dugaljakhoz.
- Vész- és átmeneti megoldás: ahol egy gyors, ideiglenes csatlakozás kell, és nincs idő (vagy lehetőség) a megfelelő dugó cseréjére.
A két modell – válassza meg az irányt

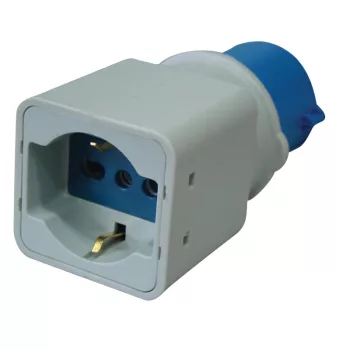

- TICS-A1 – CEE → Schuko adapter: bemenet (IN): 2P+E 6h CEE dugó (kék színű, az ipari aljzatba kerül); kimenet (OUT): 2P+E Schuko aljzat (a Schuko dugójú szerszám ide csatlakozik). 16A 250V. Ezt válassza, ha a forrásoldalon (a falon vagy a generátoron) van egy CEE aljzat, és Schuko dugójú berendezést szeretne csatlakoztatni hozzá.

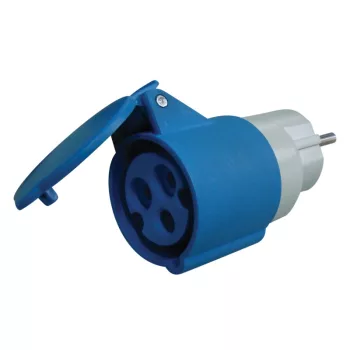

- TICS-A3 – Schuko → CEE adapter: bemenet (IN): 2P+E Schuko dugó (a háztartási konnektorba kerül); kimenet (OUT): 2P+E 6h CEE aljzat (a CEE dugójú berendezés ide csatlakozik). 16A 250V. Ezt válassza, ha a forrásoldalon Schuko konnektor van, és egy CEE dugóval ellátott berendezést szeretne abból táplálni.
Hogyan azonosítható az irány?
A megfelelő adapter kiválasztása egyszerű, ha a következő szabályt követi:
- Nézze meg a táplálópontot (ahol a fal vagy a generátor aljzata van): ez Schuko vagy CEE?
- Nézze meg a fogyasztó dugóját (a berendezést, amit használni akar): ez Schuko vagy CEE?
- Az adapter IN oldala ahhoz illeszkedik, ami a táplálóponton van; az OUT oldala pedig a berendezés dugójához kell, hogy illeszkedjen.
Példa: ha a falban CEE aljzat van, és a fúrójának Schuko dugója van → TICS-A1 (IN CEE, OUT Schuko). Fordítva, ha a falban Schuko van, és a hegesztőjén CEE dugó → TICS-A3 (IN Schuko, OUT CEE).
Fontos tudnivalók és figyelmeztetések
- Maximális terhelés 16A (kb. 3.680 W): mindkét adapter 16A névleges áramerősségű – ha a táplálópont vagy a fogyasztó nagyobb terhelhetőségű, az adapter nem alkalmas (pl. egy 32A-os CEE aljzatba TICS-A1-et nem érdemes dugni, és a Schuko oldalon sem szabad 16A fölött terhelni).
- Védettség IP nélkül: az adapterek nem helyettesítik a magas védettséget. Ha a fogyasztó tartós kültéri, nedves vagy poros környezetben üzemel, használjon végig azonos IP védettségű csatlakozó-láncot (pl. IP44 vagy IP67), ne adaptert. Az adapter beltéri, fedett kültéri rövid távú használatra ajánlott.
- A védőberendezés a táplálópont oldalán van: az adapter csak fizikai átalakító, nem véd a túlterheléstől vagy földzárlattól. Mindig a táplálóponton lévő hálózat túláramvédelme (kismegszakító) és érintésvédelme (Fi-relé) látja el a védelmi funkciókat.
- Schuko → CEE átalakításnál vigyázat: ha egy CEE-dugós ipari berendezést Schuko hálózatról táplál, a Schuko aljzat biztosítéka (általában 10A vagy 16A háztartásban) határozza meg a maximális terhelhetőséget – nem az adapter, és nem is a berendezés. Ne csatlakoztasson olyan ipari fogyasztót, amely a Schuko hálózatot túlterhelné.
Gyakori kérdések
Az adapter helyettesíti egy teljes CEE-Schuko átalakító kábelt?
Funkcionálisan igen, két fő különbséggel: az adapter kompakt és kábel nélküli – közvetlenül az aljzatra dugva használható, kis méretű, könnyű. Egy átalakító kábel viszont távolságot is biztosít a két csatlakozó között, így ott jobb választás, ahol nem dughatjuk közvetlenül egymás mellé az aljzatot és a fogyasztó dugóját.
Miért nincs 32A vagy nagyobb áramerősségű adapter?
A 32A és nagyobb CEE rendszereket szándékosan inkompatibilissé teszik a kisebb áramerősségű hálózatokkal, hogy biztonsági okokból megakadályozzák a téves vagy túlterheléses csatlakoztatást. Egy 32A-os CEE fogyasztót egy 16A-os Schuko hálózatba dugni túlterhelést okozhat, ezért adapterrel nem támogatott. Ha 32A-os ipari fogyasztót kell ellátni, mindenképp 32A-os Tracon 32A ipari csatlakozós hálózatot kell kiépíteni.
Használható az adapter kültéren?
Rövid távú, fedett kültéri (eresz alatt, sátortábor alatt, stb.) használatra alkalmas, de tartós kültéri telepítésre nem ajánlott. Ott, ahol állandó kültéri csatlakoztatásra van szükség, a teljes láncot egységes magas védettségű (IP44 vagy IP67) csatlakozóval kell kiépíteni – lásd a Tracon 16A ipari csatlakozók IP44/IP67 választékát.
Wallbox / EV töltéshez használható?
Nem ajánlott. Az elektromos autótöltés folyamatos, magas terhelést jelent (akár több órás 11–22 kW), ami egy adapterrel kombinálva túlmelegedési és tűzveszélyt jelenthet. Wallbox csatlakoztatáshoz a megfelelő áramerősségű (16A vagy 32A) CEE csatlakozós hálózati pontot kell kiépíteni közvetlenül, adapter nélkül.
Ha kérdése van a megfelelő irányú adapter kiválasztásával vagy az alkalmazási helyzettel kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon megoldást.
