Schneider Electric SDD113474S átmenő TV-SAT csatlakozóaljzat 7 dB(TV) 3 dB (SAT), alumínium burkolattal, keret nélkül, csavaros bekötés (Sedna Design / Elements)

Schneider Electric Sedna SDD113474S TV/SAT aljzat – átmenő (felfűzött) aljzat, 7 dB, alumínium

A Schneider Electric Sedna Design & Elements sorozat SDD113474S típusa TV/SAT aljzat, átmenő (felfűzött) aljzat kivitelben. 2 kimenettel rendelkezik, átmenő csillapítása 7 dB. A átmenő kivitel sorosan felfűzött hálózatba, ahol a jel továbbhalad a következő aljzat felé kerül beépítésre.

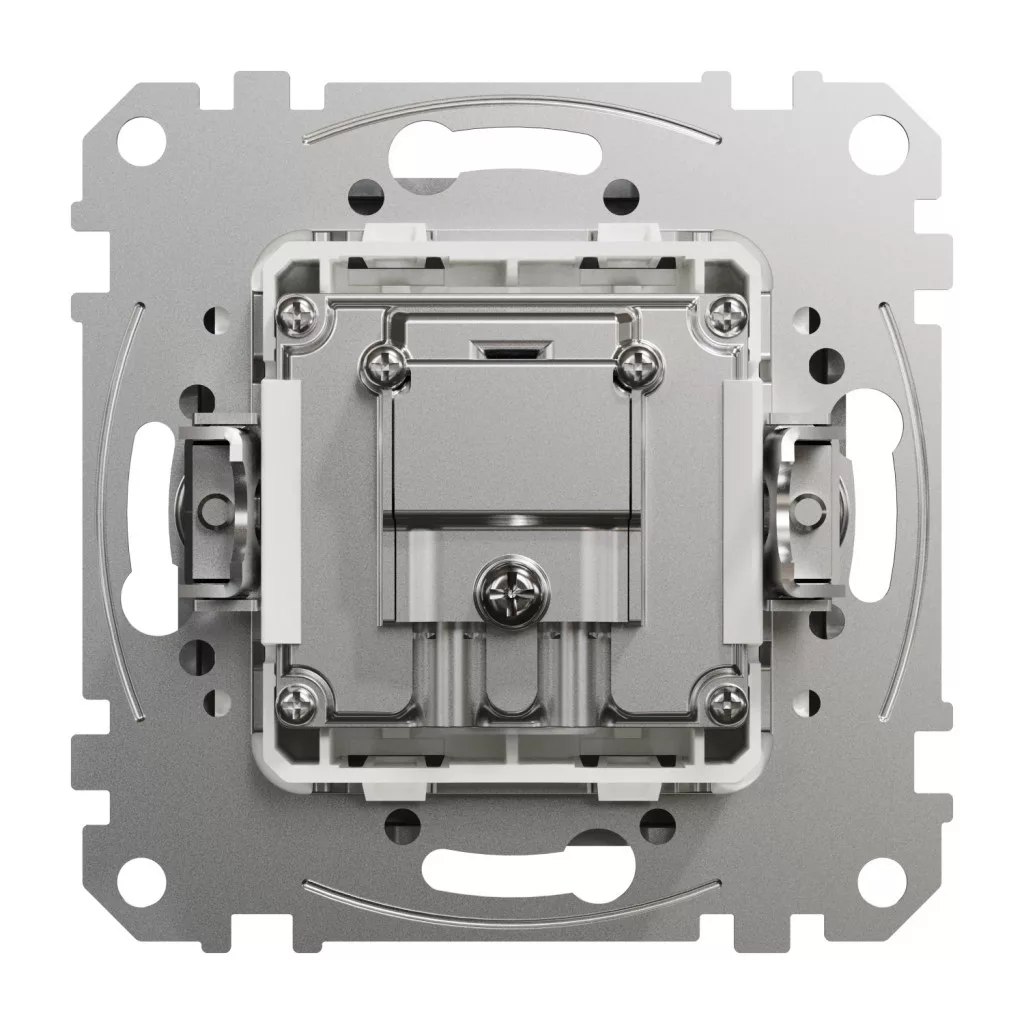

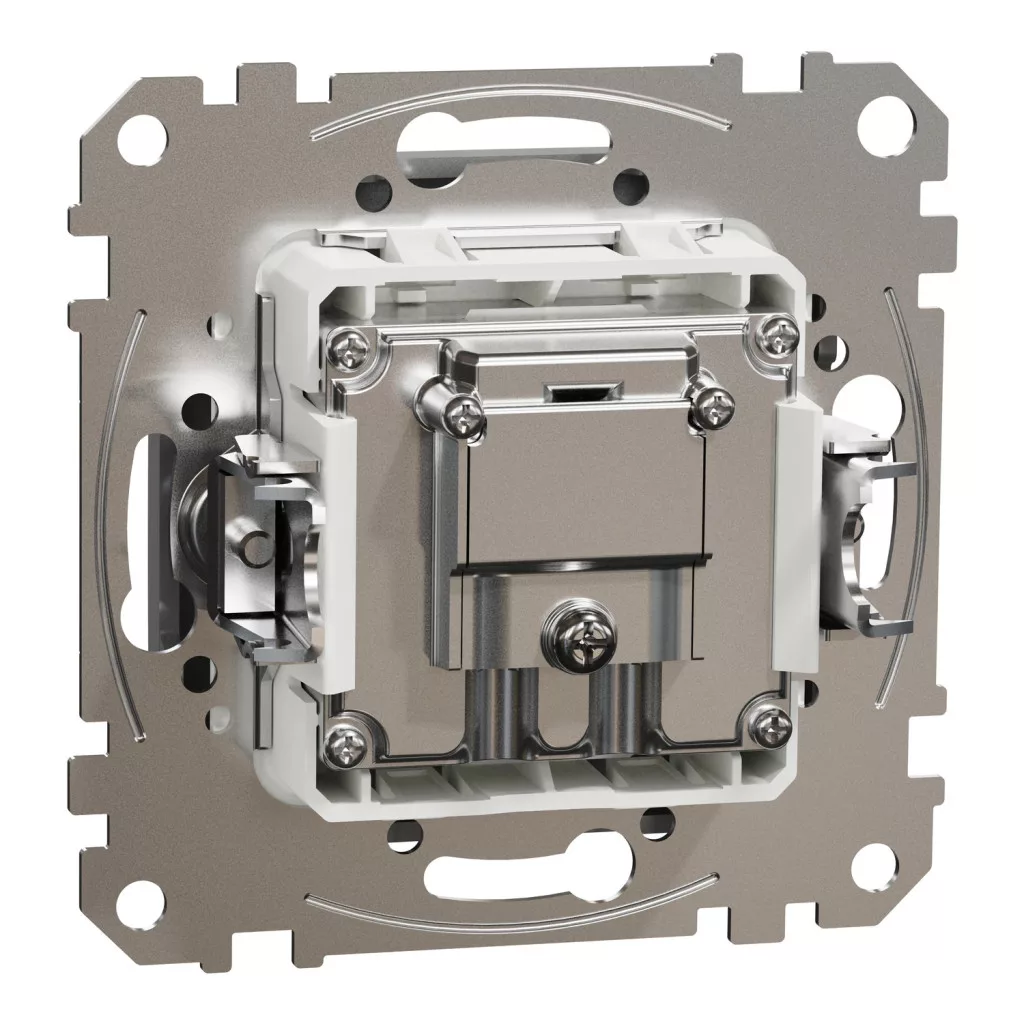

A koaxiális vezeték bekötése csavaros sorkapcsokkal történik, ami tartós és jól ellenőrizhető kapcsolatot ad. Az aljzat süllyesztett szerelvénydobozba építhető, rögzítése csavarokkal és karmokkal (55…70 mm); a mechanizmus beágyazási mélysége 22,5 mm, a teljes beépítési mélység 34 mm, a látszó rész mélysége 17,4 mm. A látszó részek anyaga hőre lágyuló, UV-stabilizált ABS, felülete fényes, színe Alumínium (RAL 7047), a készülék IP20 és IK03 védettségű.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD113474S
• Termékcsalád: Sedna Design és Elements
• Termék típusa: TV/SAT aljzat
• Aljzat kivitele: átmenő (felfűzött) aljzat
• Kimenetek száma: 2

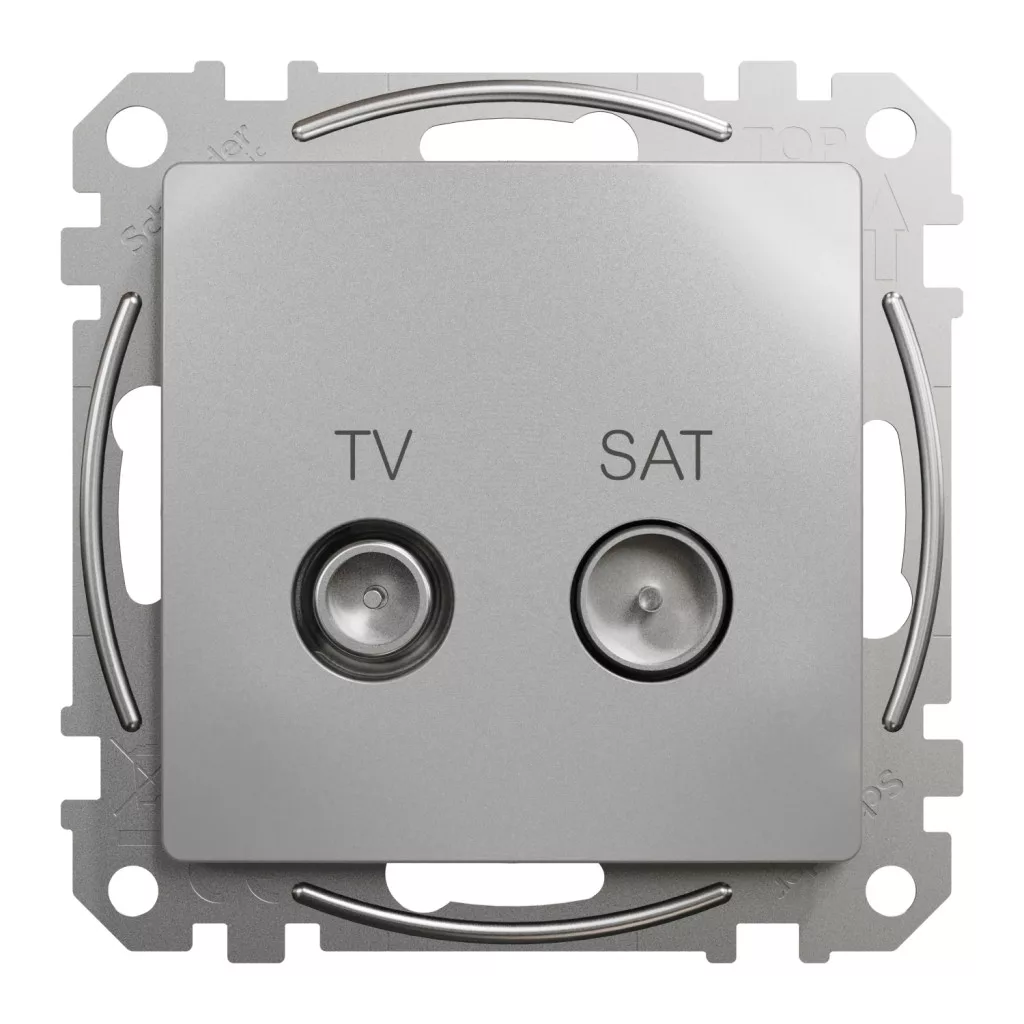

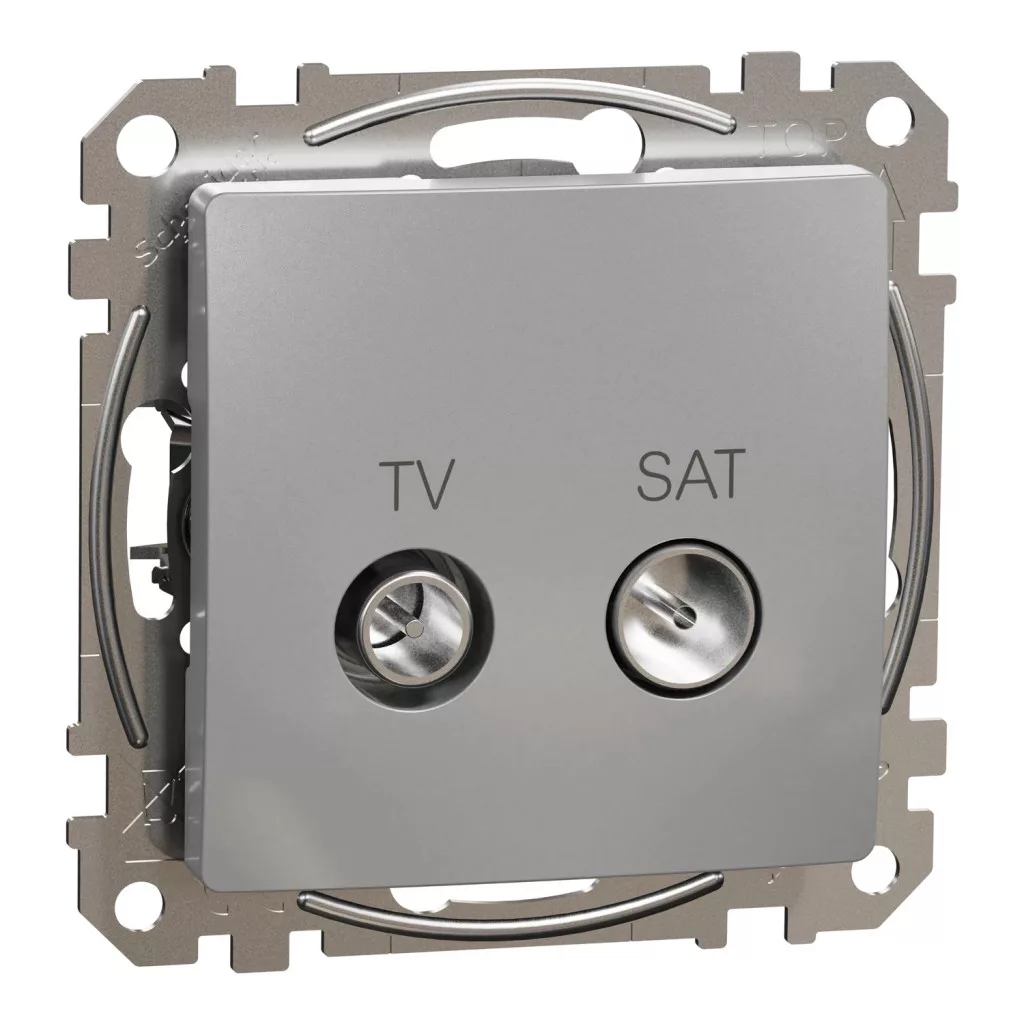

• Csatlakozók: 1x IEC 9,52 mm „apa” TV, 1x IEC 9,52 mm „anya” SAT
• Átmenő veszteség: 7 dB
• Csillapítás: TV jel: 7 dB, 47…2200 MHz
• Csillapítás: SAT jel: 3 dB, 950…2400 MHz
• Bekötés: csavaros sorkapcsok
• Szerelés: süllyesztett
• Rögzítés: csavarokkal és karmokkal (55…70 mm)
• Kivitel: mechanizmus rögzítőkerettel
• Méretek: 73x73x34 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 17,4 mm
• Beágyazási mélység: 22,5 mm
• Anyag: hőre lágyuló, UV-stabilizált ABS
• Szín és felület: Alumínium (RAL 7047), fényes
• Védettség: IP20, IK03
• Megfelelőség: CE jelölés
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• TV/SAT jelek végponti kiépítése lakásokban és irodákban
• Sorosan felfűzött antennahálózat közbenső pontja
• Szállodai szobák és apartmanok médiafalának szerelvényezése
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD113474S?

TV/SAT jelek végponti csatlakoztatására szolgál, átmenő (felfűzött) aljzat kivitelben, 2 kimenettel. A koaxiális antennahálózat végpontjaként épül be. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Mi a különbség a végzáró és az átmenő aljzat között?

A végzáró aljzat a hálózat utolsó pontja, ahol a koaxiális vezeték lezárul; az átmenő aljzat sorosan felfűzött hálózatba kerül, és a jelet továbbengedi a következő aljzat felé. Ez a típus átmenő (felfűzött) aljzat kivitelű.

Mekkora a csillapítása?

Az átmenő veszteség 7 dB. Részletesen: TV jel: 7 dB, 47…2200 MHz; SAT jel: 3 dB, 950…2400 MHz.

Milyen csatlakozók vannak rajta?

A készüléken 1x IEC 9,52 mm „apa” TV, 1x IEC 9,52 mm „anya” SAT csatlakozó található.

Hogyan történik a koaxiális kábel bekötése?

Csavaros sorkapcsokkal, ami tartós és jól ellenőrizhető kapcsolatot biztosít a koaxiális vezeték számára.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba, a rögzítés csavarokkal és karmokkal (55…70 mm) történik. A beépítési mélység 34 mm, a beágyazási mélység 22,5 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. Süllyesztett szerelvénydoboz helyett gyári kiemelő keret használható, amellyel a készülék falbontás és vésés nélkül, falon kívül is felszerelhető.

Elérhető ez a termék más színben is?

Igen, ez a modell alumínium színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD111474S – TV/SAT aljzat átmenő 7 dB, fehér
• SDD112474S – TV/SAT aljzat átmenő 7 dB, bézs
• SDD114474S – TV/SAT aljzat átmenő 7 dB, antracit

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, alumínium színben a következő keretek rendelhetők hozzá:

• SDD313801 – egyes keret, alumínium (1 szerelvényhez)
• SDD313802 – kettes keret, alumínium (2 szerelvényhez)
• SDD313803 – hármas keret, alumínium (3 szerelvényhez)
• SDD313804 – négyes keret, alumínium (4 szerelvényhez)
• SDD313805 – ötös keret, alumínium (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
