Schneider Electric SDD111469T kombinált csatlakozóaljzat 1xRJ45 + 1xTV (informatikai UTP cat6 + végzáró 4dB) fehér burkolattal, keret nélkül, csavaros bekötés (Sedna Design / Elements)

Schneider Electric Sedna SDD111469T TV/RJ45 Cat6 UTP kombinált aljzat – fehér

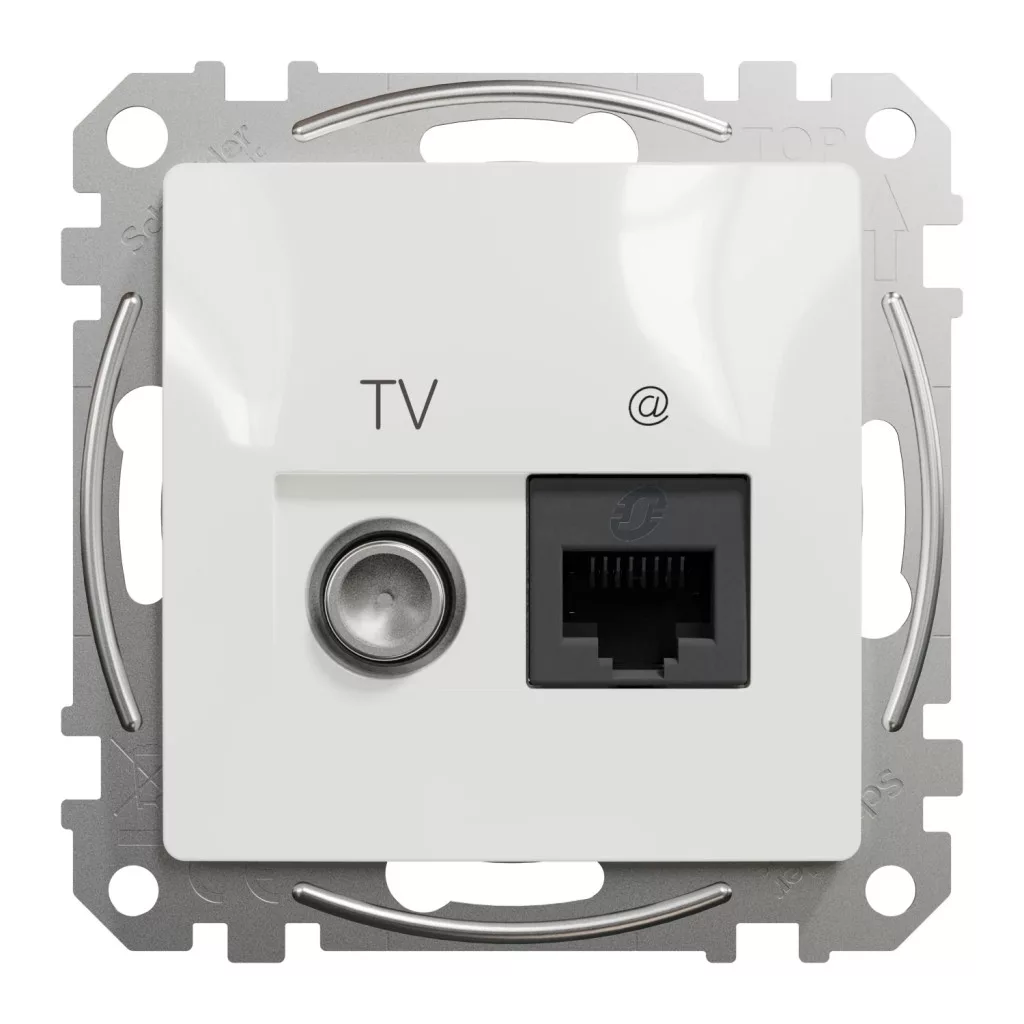

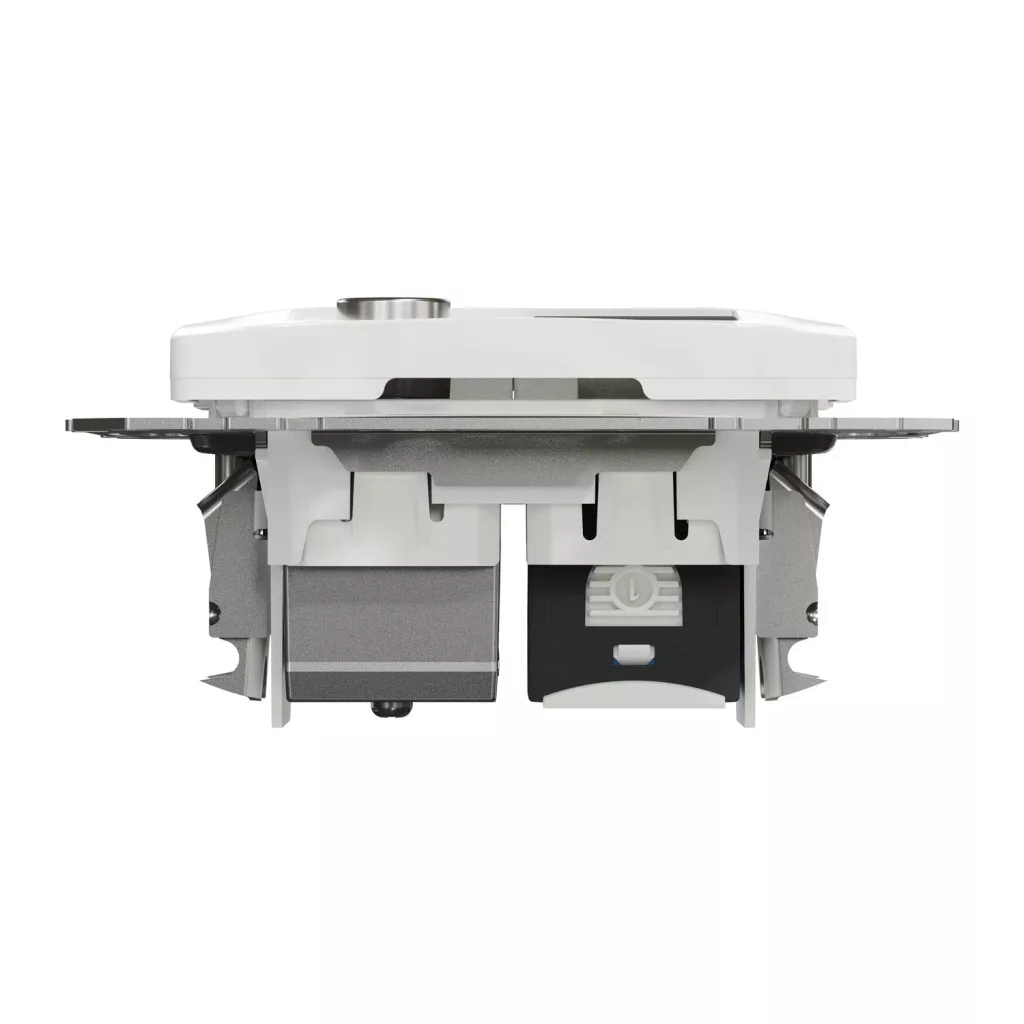

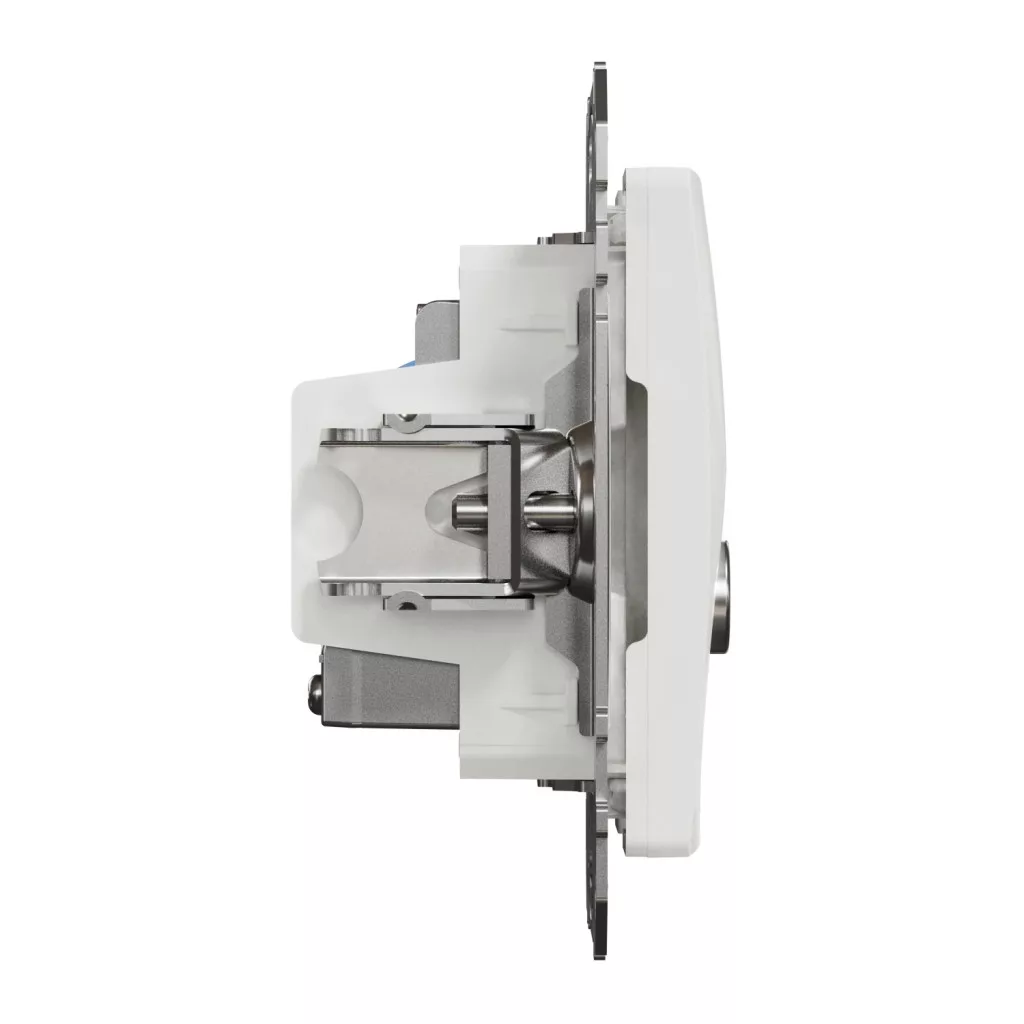

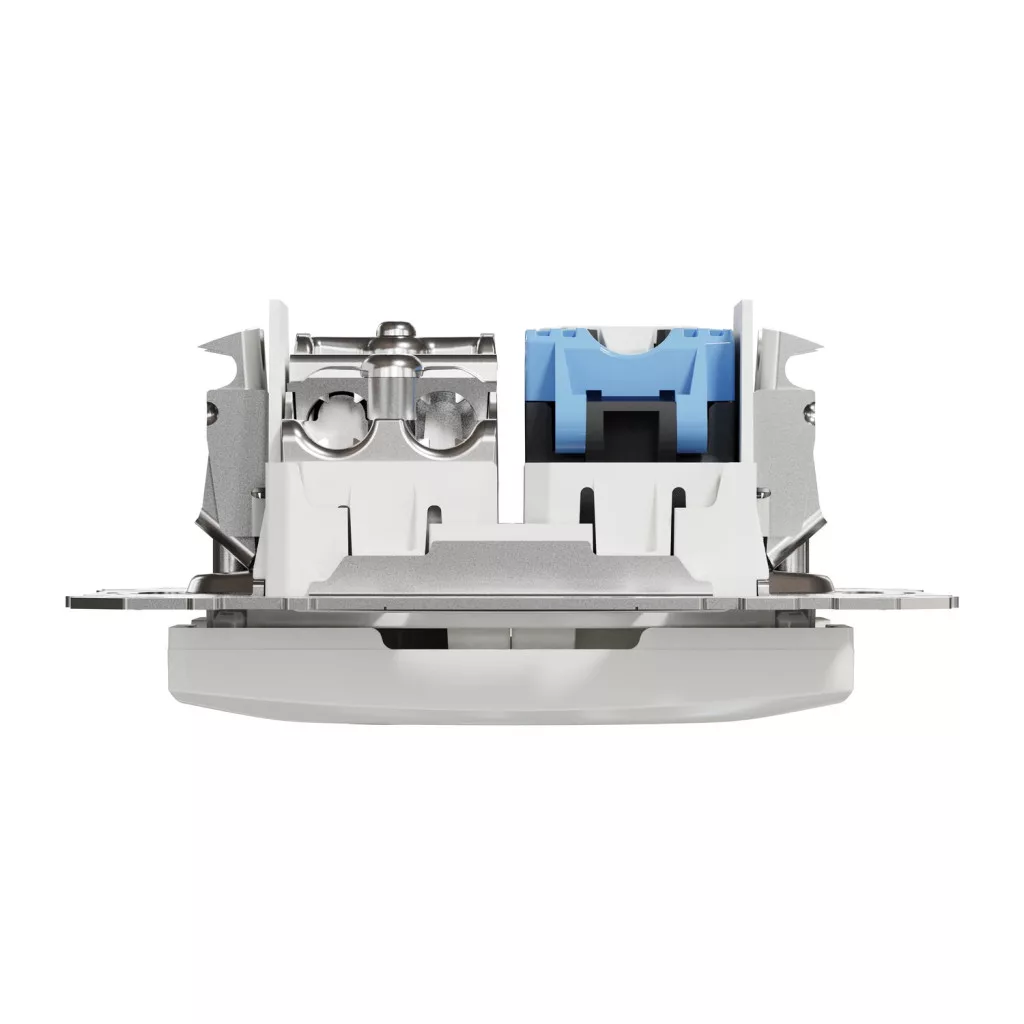

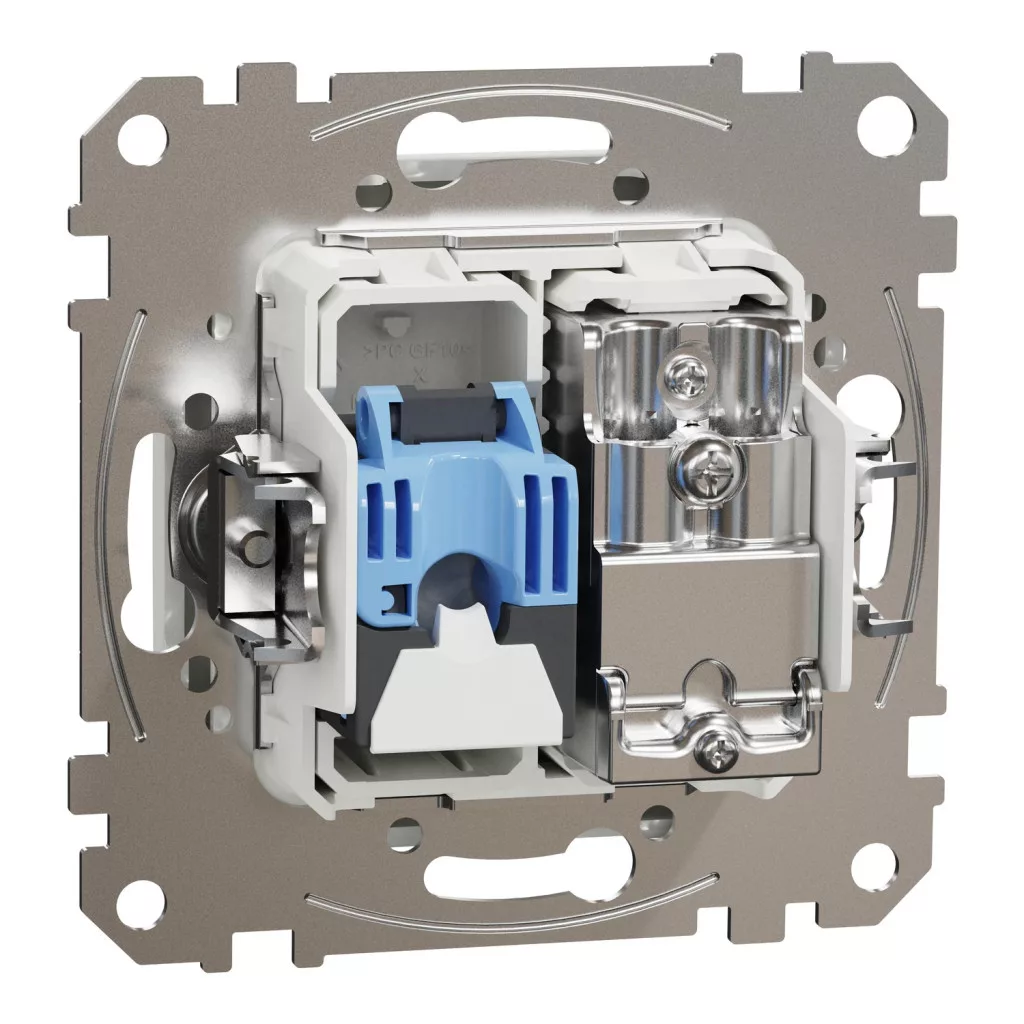

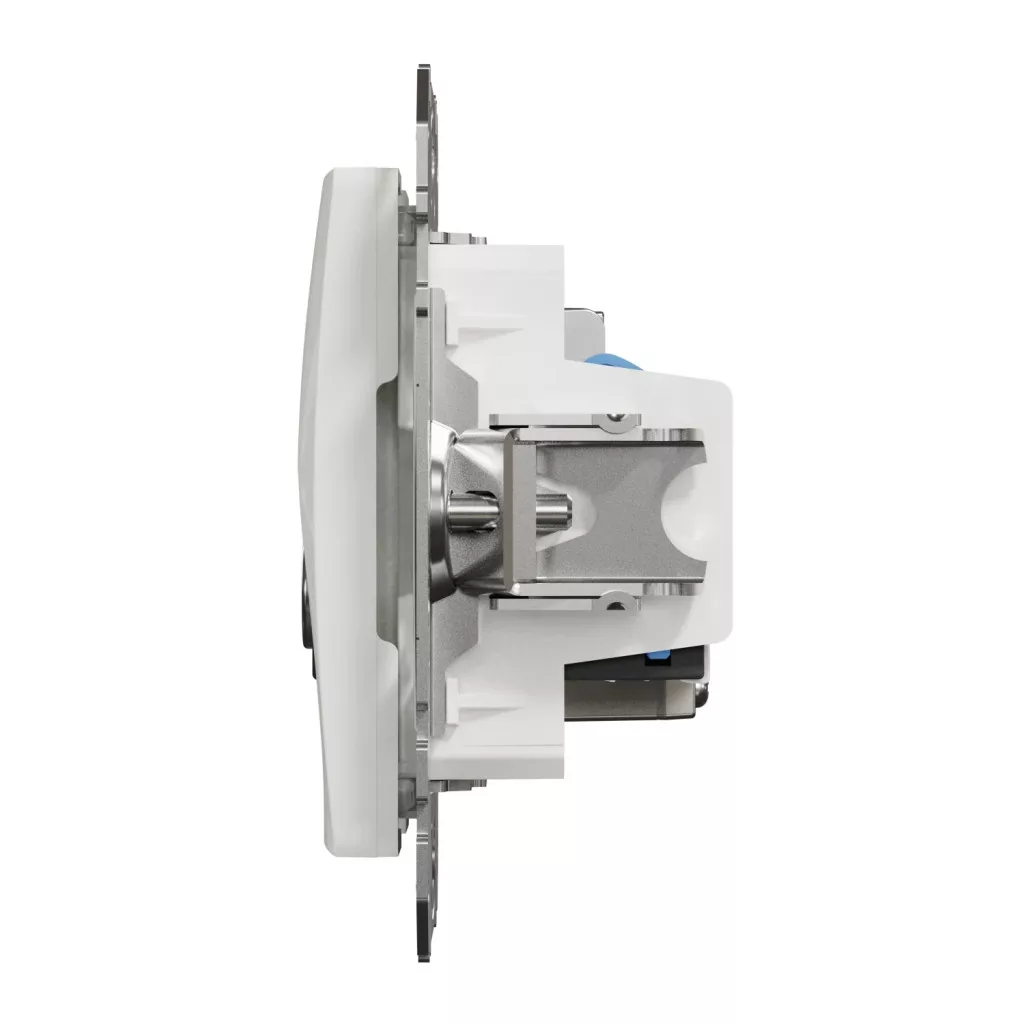

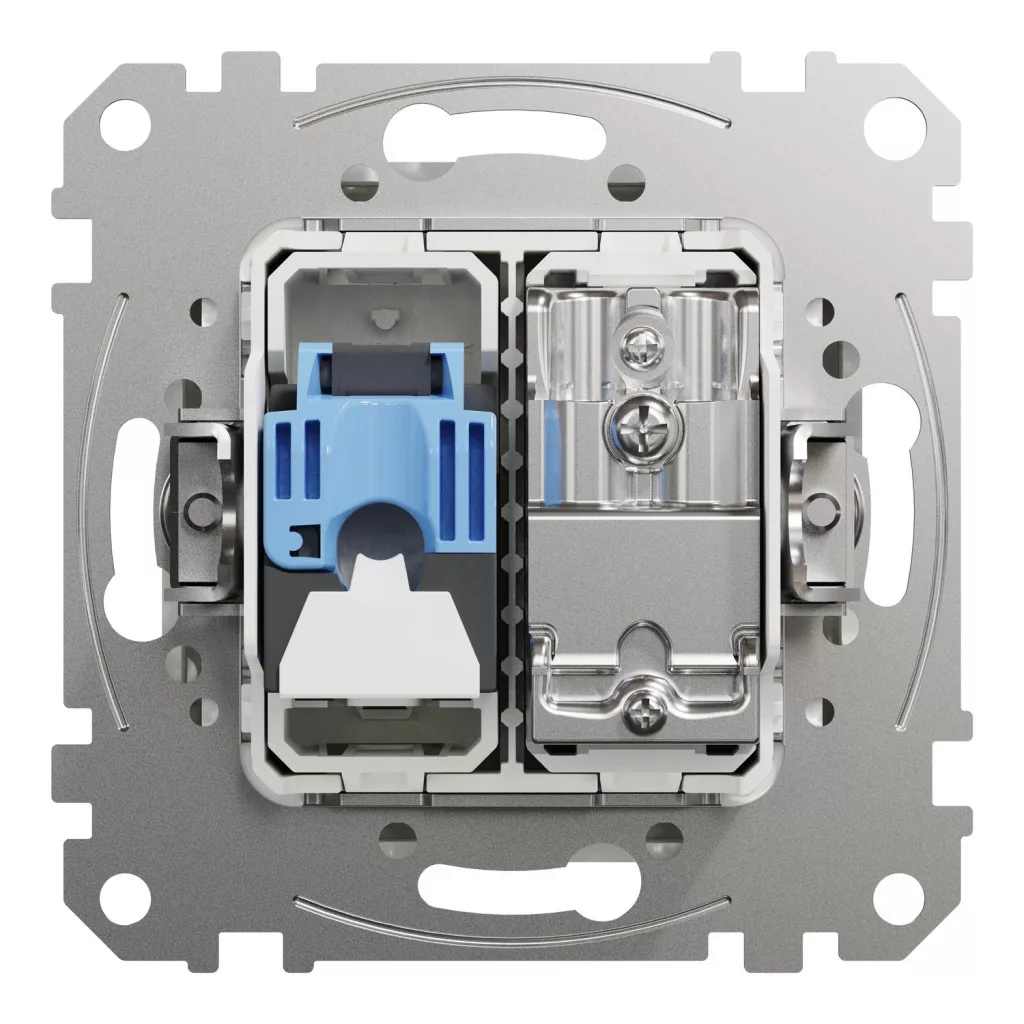

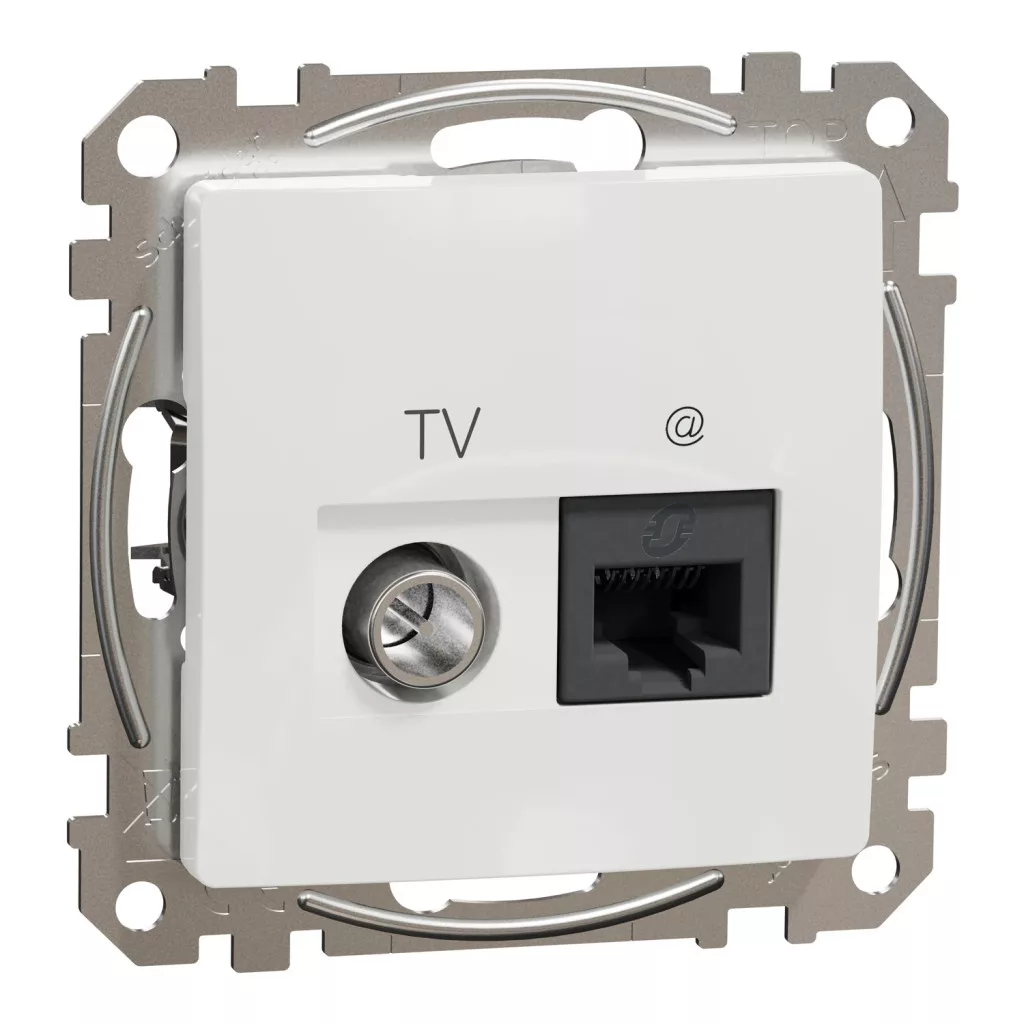

A Schneider Electric Sedna Design & Elements sorozat SDD111469T típusa kombinált TV- és adatcsatlakozó aljzat: egy csillagpontos, „apa” típusú koaxiális TV-csatlakozót és egy Cat6 kategóriájú, árnyékolatlan (UTP) RJ45 adataljzatot tartalmaz, így a televízió és a hálózati végpont egyetlen szerelvényhelyen kiépíthető.

A TV-ág csillagpontos elosztásra készült, átmenő csillapítása 4 dB az 5…2200 MHz frekvenciatartományban, ezért földfelszíni és kábeltévés jelekhez egyaránt használható. Az adatcsatlakozó IDC gyorsbekötő sorkapcsokkal köthető be. Az aljzat süllyesztett szerelvénydobozba építhető, csavarokkal rögzíthető. A látszó részek anyaga hőre lágyuló, UV-stabilizált ABS, felülete fényes, színe Fehér (RAL 9003), beépítési mélysége 37 mm; a készülék -25…55 °C környezeti hőmérséklet-tartományban üzemel.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD111469T
• Termékcsalád: Sedna Design és Elements
• Termék típusa: kombinált TV- és adatcsatlakozó aljzat
• Aljzatok száma: 2 (1x TV + 1x RJ45)
• TV aljzat típusa: csillagpontos, „apa” típusú koaxiális
• TV csillapítás: 4 dB, 5…2200 MHz
• Adataljzat: RJ45, Cat6, árnyékolatlan (UTP)
• Bekötés: IDC gyorsbekötő sorkapcsok
• Szerelés: süllyesztett
• Rögzítés: csavarokkal
• Kivitel: mechanizmus rögzítőkerettel
• Méretek: 73x73x37 mm (magasság × szélesség × mélység)
• Üzemi hőmérséklet: -25…55 °C
• Anyag: hőre lágyuló, UV-stabilizált ABS
• Szín és felület: Fehér (RAL 9003), fényes
• Védettség: IP20
• Megfelelőség: ISO 8877 szabvány
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• TV és hálózati végpont kiépítése egyetlen szerelvényhelyen
• Nappalik és szállodai szobák médiafalának szerelvényezése
• Lakások, irodák és tárgyalók strukturált hálózata
• Szállodai szobák és közösségi terek szerelvényezése
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD111469T?

Egyetlen szerelvényhelyen biztosít egy koaxiális TV-csatlakozót és egy Cat6 UTP RJ45 adatcsatlakozót, így a televízió és a hálózati végpont együtt építhető ki. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Milyen TV-jelekhez alkalmas?

A TV-ág 5…2200 MHz frekvenciatartományban működik 4 dB csillapítással, így földfelszíni és kábeltévés jelekhez egyaránt használható.

Csillagpontos vagy átmenő kiépítéshez való?

A TV-aljzat csillagpontos („apa” típusú) kivitelű, tehát csillagpontos elosztóhálózat végpontjaként használható.

Milyen kategóriájú az adataljzat?

Az RJ45 csatlakozó Cat6 kategóriájú, árnyékolatlan (UTP) kivitelben, IDC gyorsbekötéssel.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba, csavaros rögzítéssel, 37 mm beépítési mélységgel. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. Süllyesztett szerelvénydoboz helyett gyári kiemelő keret használható, amellyel a készülék falbontás és vésés nélkül, falon kívül is felszerelhető.

Milyen körülmények között üzemel?

A készülék -25…55 °C környezeti hőmérséklet-tartományban üzemel, IP20 védettséggel, beltéri szereléshez. Méretei 73x73x37 mm (magasság × szélesség × mélység).

Elérhető ez a termék más színben is?

Igen, ez a modell fehér színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD112469T – TV RJ45 Cat6 UTP kombinált, bézs
• SDD113469T – TV RJ45 Cat6 UTP kombinált, alumínium
• SDD114469T – TV RJ45 Cat6 UTP kombinált, antracit

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, fehér színben a következő keretek rendelhetők hozzá:

• SDD311801 – egyes keret, fehér (1 szerelvényhez)
• SDD311802 – kettes keret, fehér (2 szerelvényhez)
• SDD311803 – hármas keret, fehér (3 szerelvényhez)
• SDD311804 – négyes keret, fehér (4 szerelvényhez)
• SDD311805 – ötös keret, fehér (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
