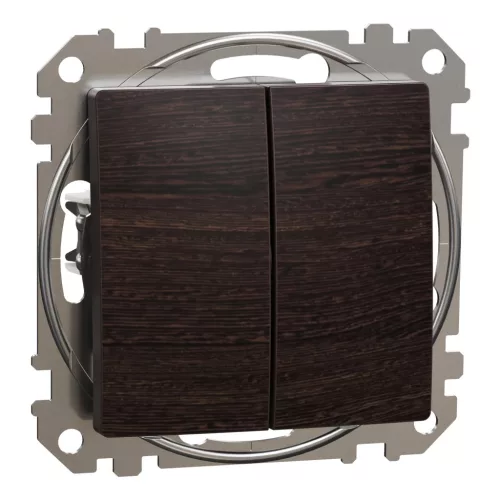

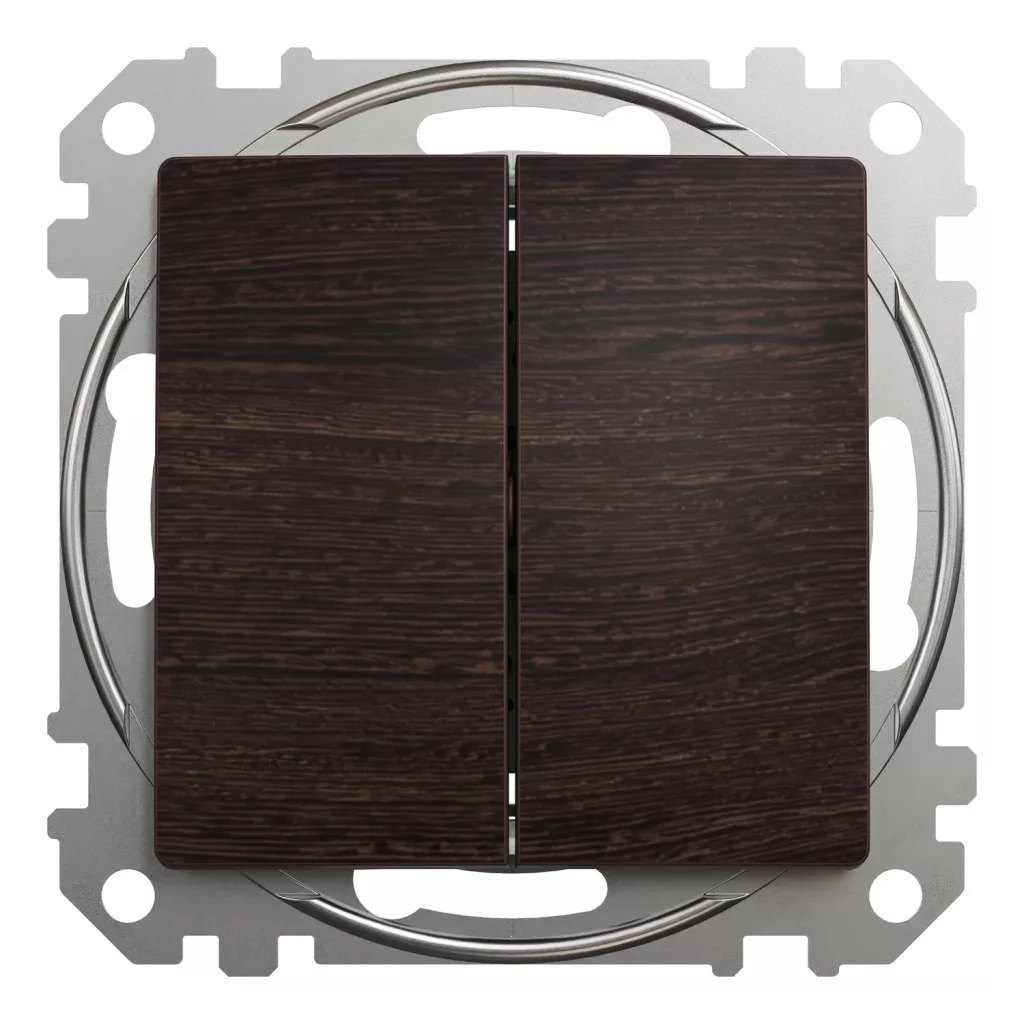

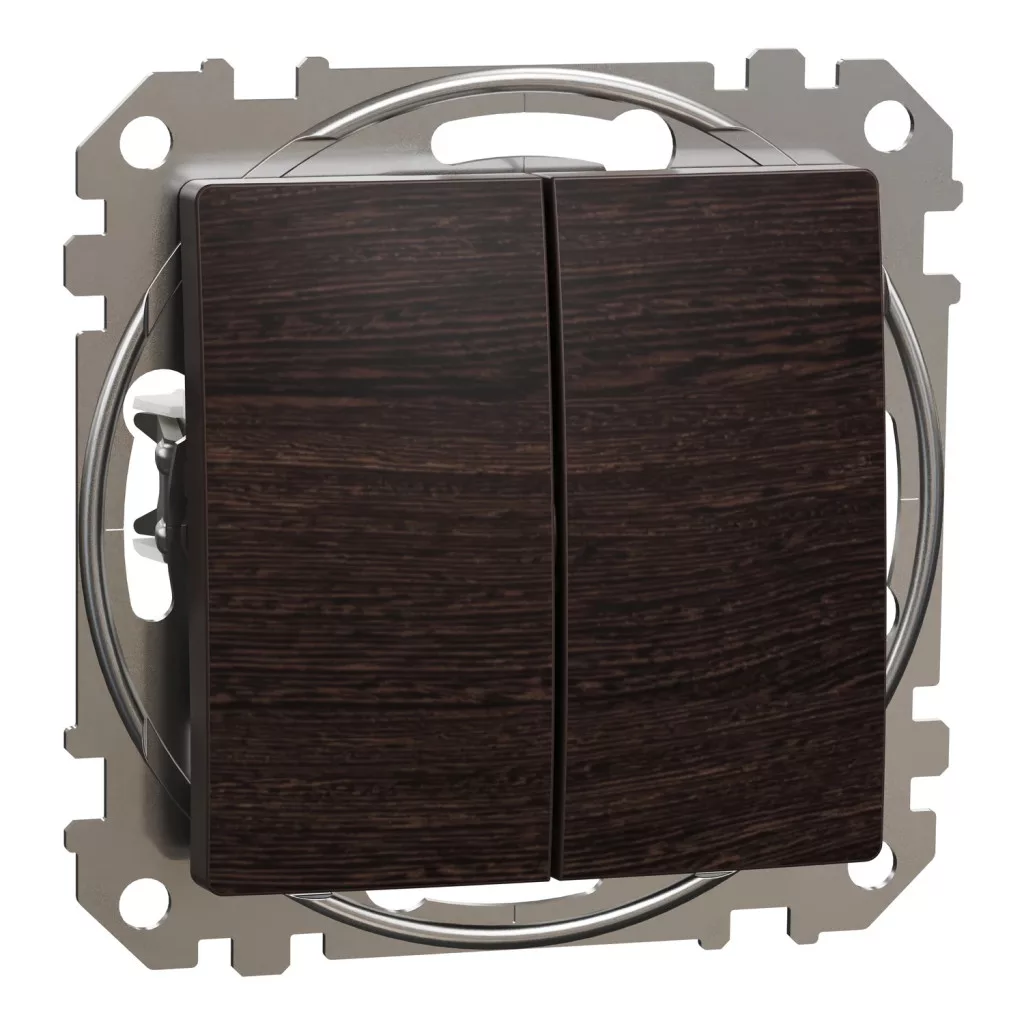

Schneider Electric SDD181108U kettős váltóérintkezős kapcsoló (106+6), wenge burkolattal, rugós bekötés, kerét nélkül, süllyesztett, 10A 250V IP20 (Sedna Design / Elements)

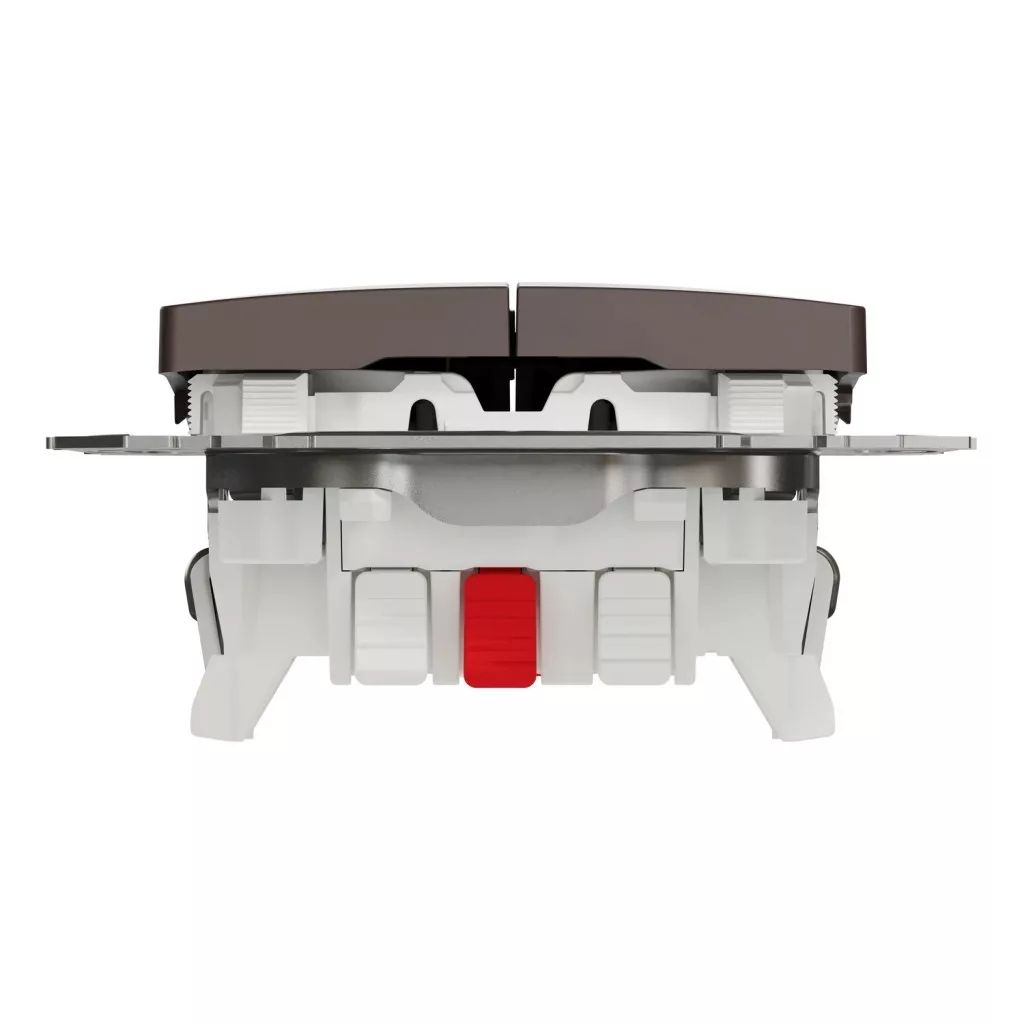

Schneider Electric Sedna SDD181108U kettős váltókapcsoló – 10 AX, wenge

A Schneider Electric Sedna Design & Elements sorozat SDD181108U típusú készüléke kettős váltókapcsoló, amely két független váltó áramkört egyesít egyetlen készülékben, két billentyűvel, így két világítás vezérelhető két-két helyről. Névleges terhelhetősége 10 AX 250 V AC, 50 Hz hálózati frekvencián, a kapcsolható teljesítmény 2300 W. A készülék keret nélkül kerül forgalomba, ezért a hozzá illő Sedna keretet külön kell megrendelni. Süllyesztett szerelvénydobozba építhető.

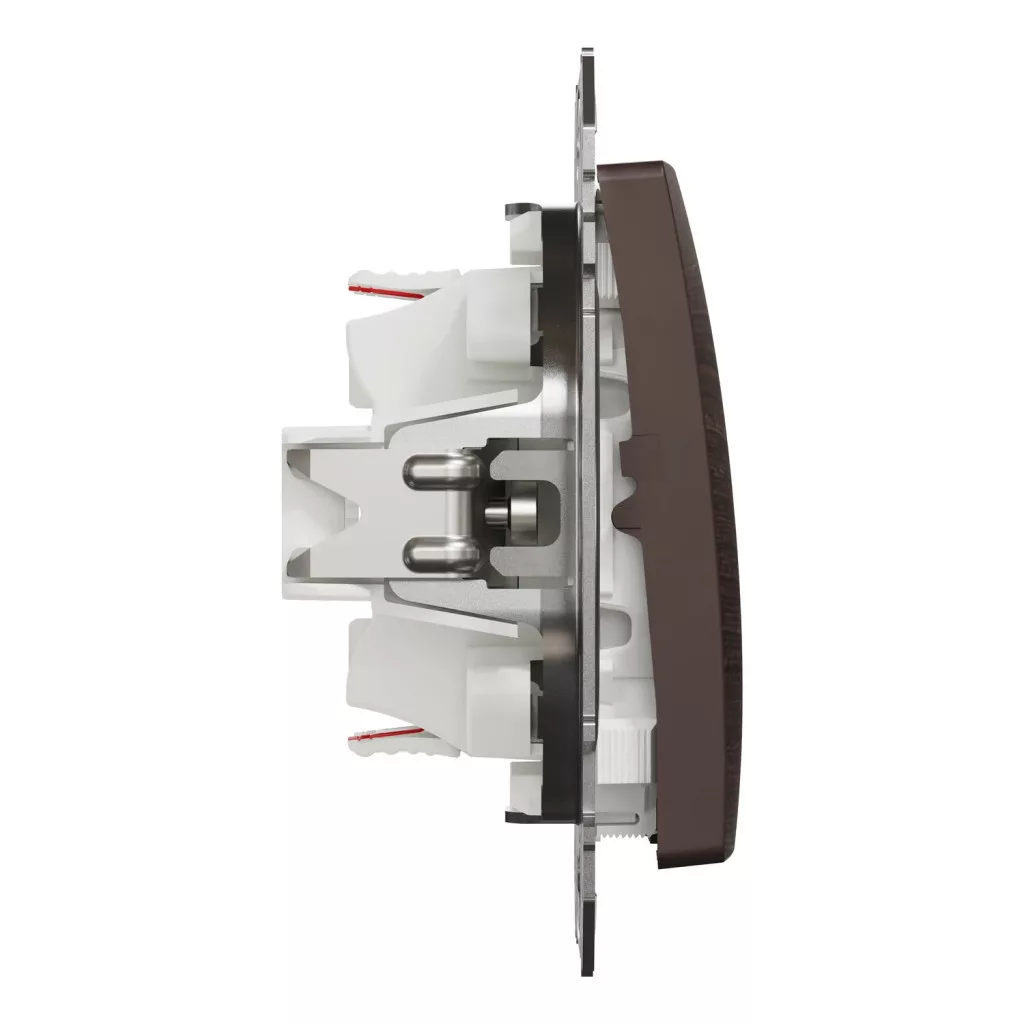

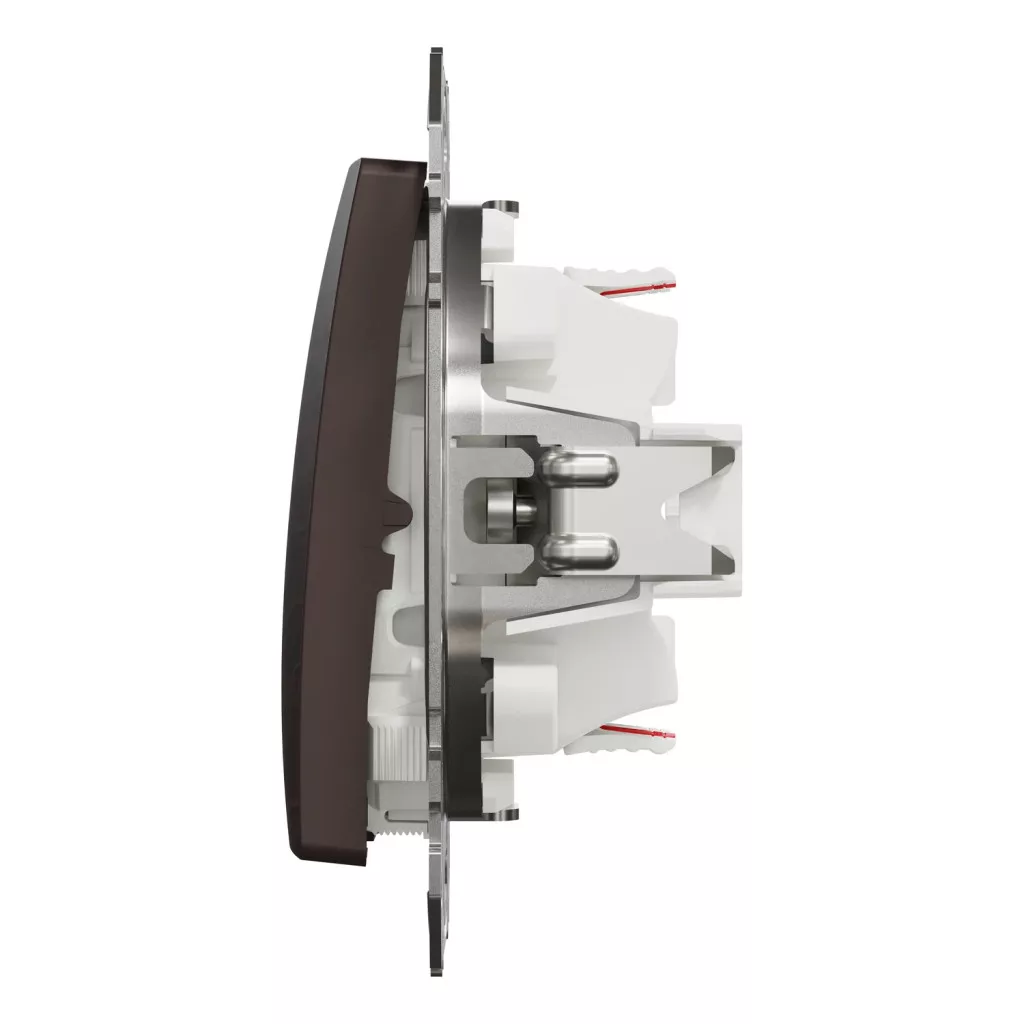

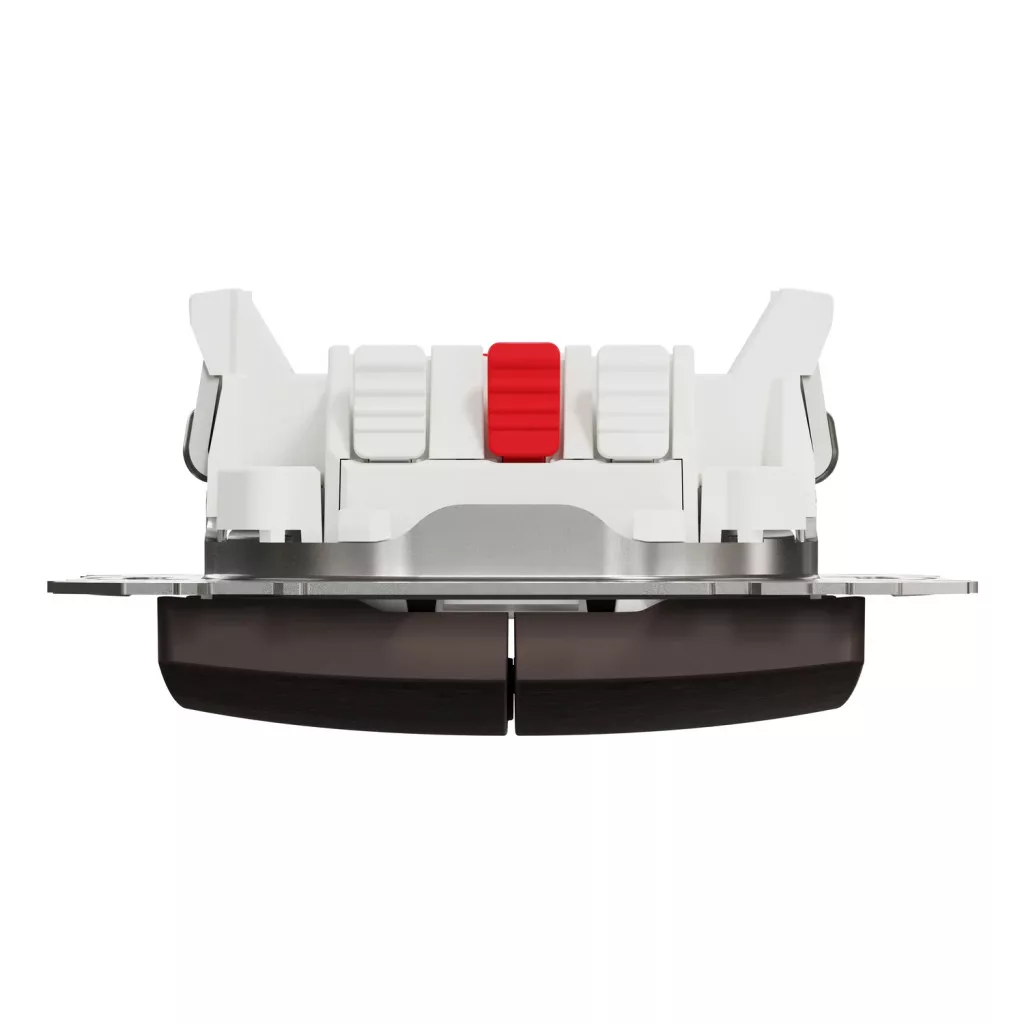

A billentyűs működtetésű, elektromechanikus szerkezet 2 billentyűvel készül. A rugós bekötés 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetők gyors csatlakoztatását teszi lehetővé, 13 mm csupaszítási hosszal, szerszám nélküli bekötéssel. A látszó részek anyaga PC (polikarbonát), felülete fényes, UV-nyomtatott, színe Wenge (Pantone 439C). Beépítési mélysége 37 mm, a látszó rész mélysége 24 mm, rögzítése karmokkal (52…67 mm) és csavarokkal történik.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD181108U
• Termékcsalád: Sedna Design és Elements
• Termék típusa: kapcsoló (kettős váltókapcsoló)
• Funkció: kettős váltókapcsoló
• Billentyűk száma: 2
• Névleges áram: 10 AX
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50 Hz
• Kapcsolható teljesítmény: 2300 W
• Működtetőszerkezet: billentyű
• Technológia: elektromechanikus
• Bekötés: rugós bekötés, szerszám nélkül
• Beköthető keresztmetszet: 1,5…2,5 mm²
• Csupaszítási hossz: 13 mm
• Szerelés: süllyesztett
• Keret: nem tartozék, külön rendelendő
• Rögzítés: karmokkal (52…67 mm) és csavarokkal
• Kivitel: komplett készülék keret nélkül
• Méretek: 73x73x37 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 24 mm
• Anyag: PC (polikarbonát)
• Szín és felület: Wenge (Pantone 439C), fényes, UV-nyomtatott felület
• Védettség: IP20, IK03
• Megfelelőség: CE jelölés, IEC 60669-1 szabvány

Tipikus felhasználási területek

• Két külön világítási kör két helyről történő kapcsolása egyetlen szerelvényhelyen
• Lakások, nappalik és hálószobák szerelvényezése
• Irodák, tárgyalók és recepciók villamos hálózata
• Szállodai szobák és közösségi terek felújítása
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD181108U?

Az SDD181108U kettős váltókapcsoló, amely két független váltó áramkört egyesít egyetlen készülékben, két billentyűvel, így két világítás vezérelhető két-két helyről. Süllyesztett szerelvénydobozba építhető, lakó- és irodaépületek 10 AX 250 V AC hálózatában. A keret nem tartozéka a terméknek, külön rendelendő.

Van a készüléken jelző- vagy ellenőrzőfény?

Nem, ez a változat fény nélküli kivitel. A sorozatban elérhető kék jelzőfényes (L) és piros ellenőrzőfényes (N) változat is.

Hogyan történik a vezetékek bekötése?

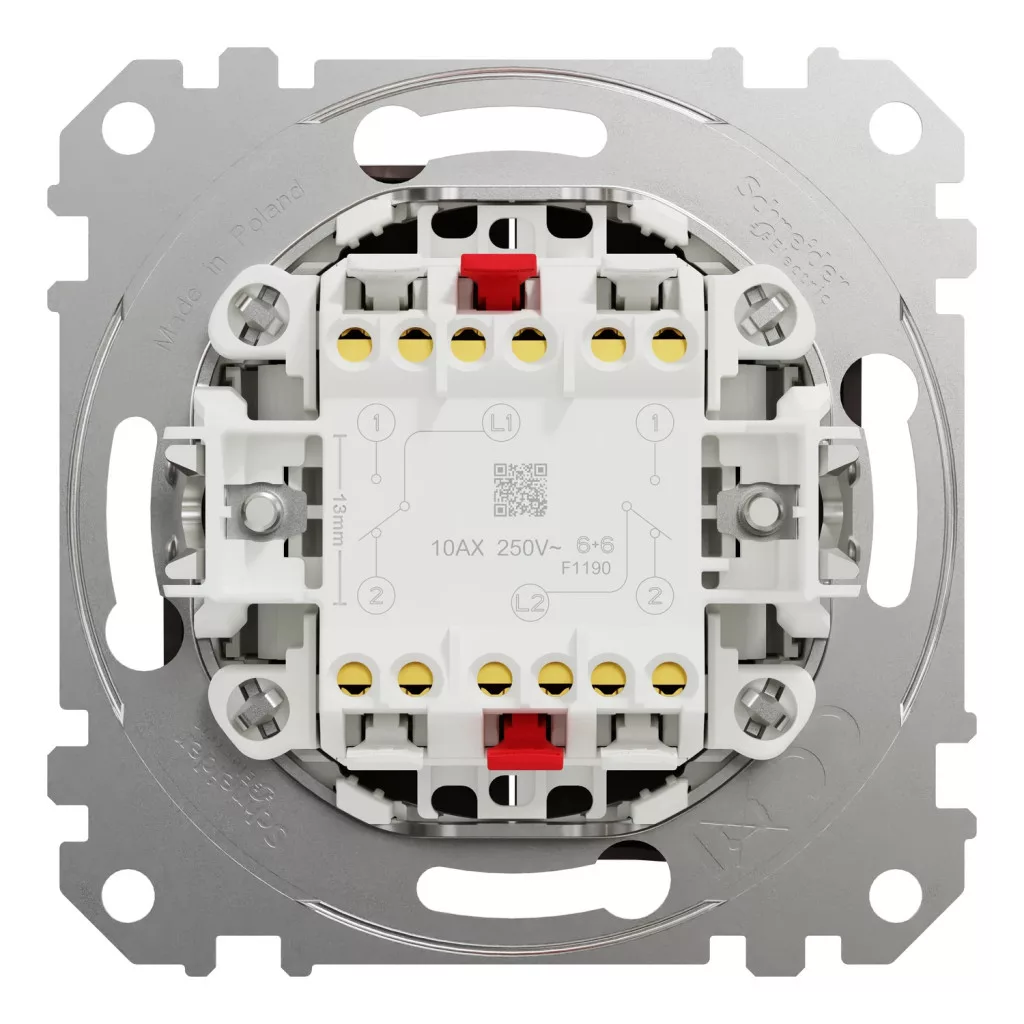

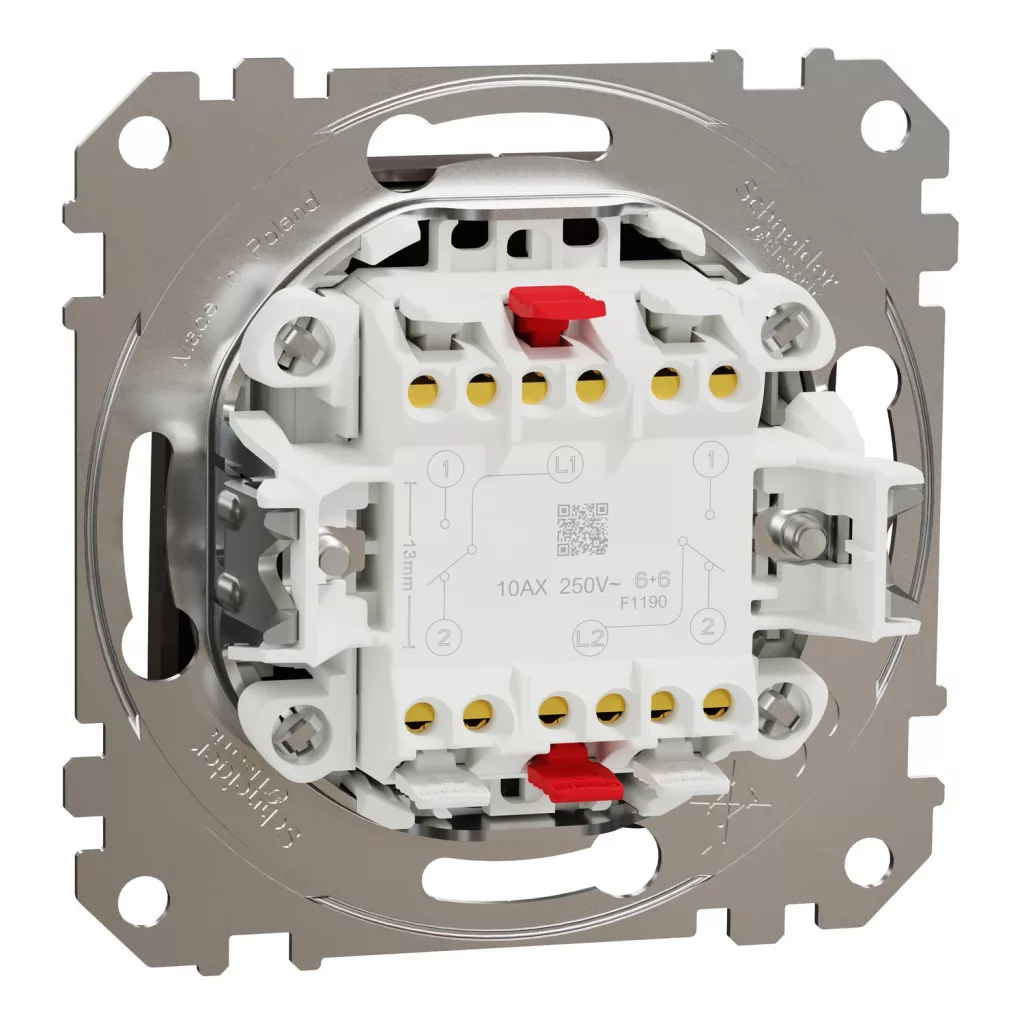

A készülék rugós bekötéssel készül, 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetőkhöz, 13 mm csupaszítási hosszal, szerszám nélkül.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba szerelhető. A rögzítés karmokkal (52…67 mm) és csavarokkal történik, a beépítési mélység 37 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x37 mm (magasság × szélesség × mélység), a látszó rész mélysége 24 mm. Színe Wenge (Pantone 439C), felülete fényes, UV-nyomtatott, anyaga PC (polikarbonát).

Mekkora terhelés kapcsolható vele?

A névleges áram 10 AX 250 V AC mellett, a kapcsolható teljesítmény 2300 W. A készülék IP20, IK03 védettségű, CE jelöléssel, IEC 60669-1 szerint gyártva.

Elérhető ez a termék más színben is?

Igen, ez a modell wenge színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD111108 – kettős váltókapcsoló 10 AX, fehér
• SDD112108 – kettős váltókapcsoló 10 AX, bézs
• SDD113108 – kettős váltókapcsoló 10 AX, alumínium
• SDD114108 – kettős váltókapcsoló 10 AX, antracit
• SDD170108U – kettős váltókapcsoló keret nélkül, szálcsiszolt alumínium
• SDD172108U – kettős váltókapcsoló keret nélkül, szálcsiszolt titánium
• SDD180108U – kettős váltókapcsoló keret nélkül, nyír

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, wenge színben a következő keretek rendelhetők hozzá:

• SDD381801U – egyes keret, wenge (1 szerelvényhez)
• SDD381802U – kettes keret, wenge (2 szerelvényhez)
• SDD381803U – hármas keret, wenge (3 szerelvényhez)
• SDD381804U – négyes keret, wenge (4 szerelvényhez)
• SDD381805U – ötös keret, wenge (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
