Schneider Electric SDD112508 időkapcsoló, bézs burkolattal, csavaros bekötés, kerét nélkül, süllyesztett, 10A 250V IP20 (Sedna Design / Elements)

Schneider Electric Sedna SDD112508 elektronikus időkapcsoló – 1 s…24 óra, 10 A, bézs

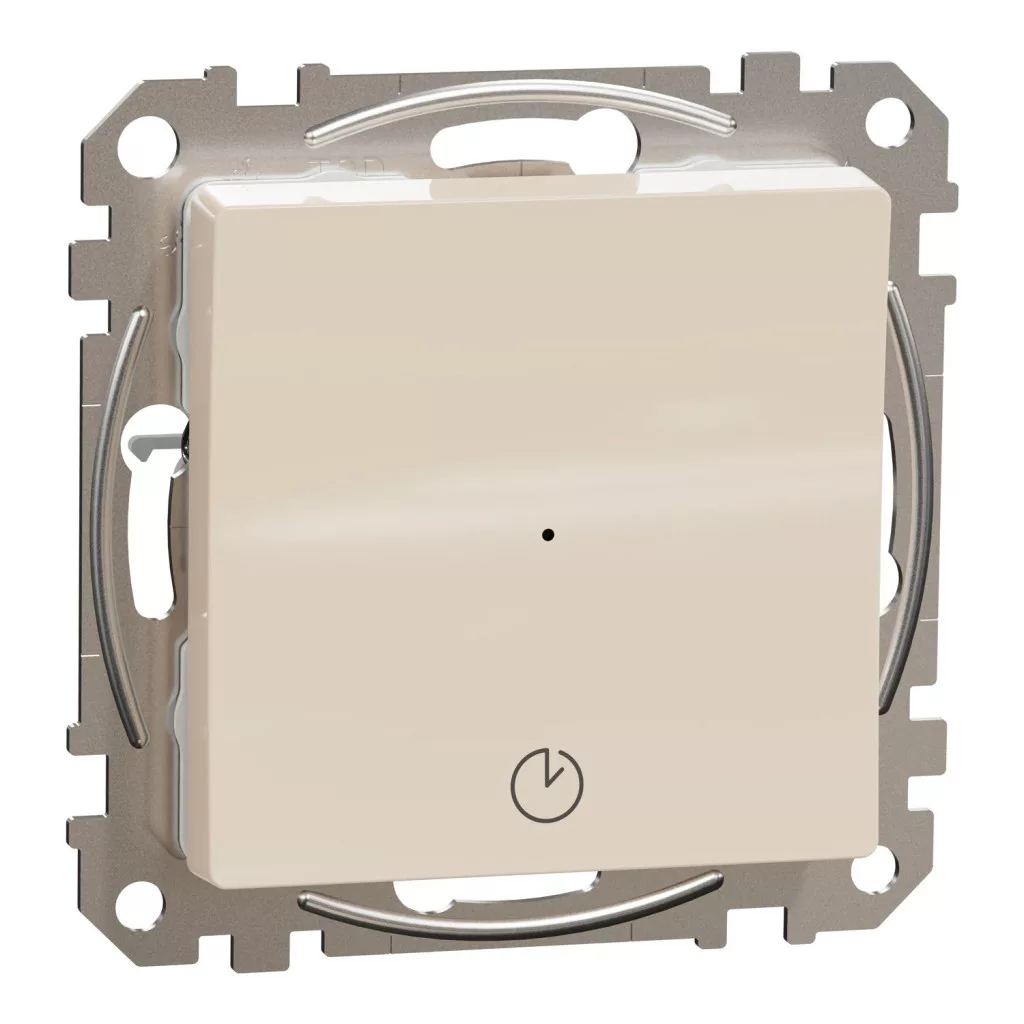

A Schneider Electric Sedna Design & Elements sorozat SDD112508 típusa elektronikus időkapcsoló, amely a bekapcsolás után beállított idő elteltével automatikusan lekapcsolja a vezérelt kört. A késleltetési tartomány 1 másodperctől 24 óráig terjed, a kapcsolási funkció egypólusú, névleges terhelhetősége 10 A 250 V AC, 50 Hz frekvencián.

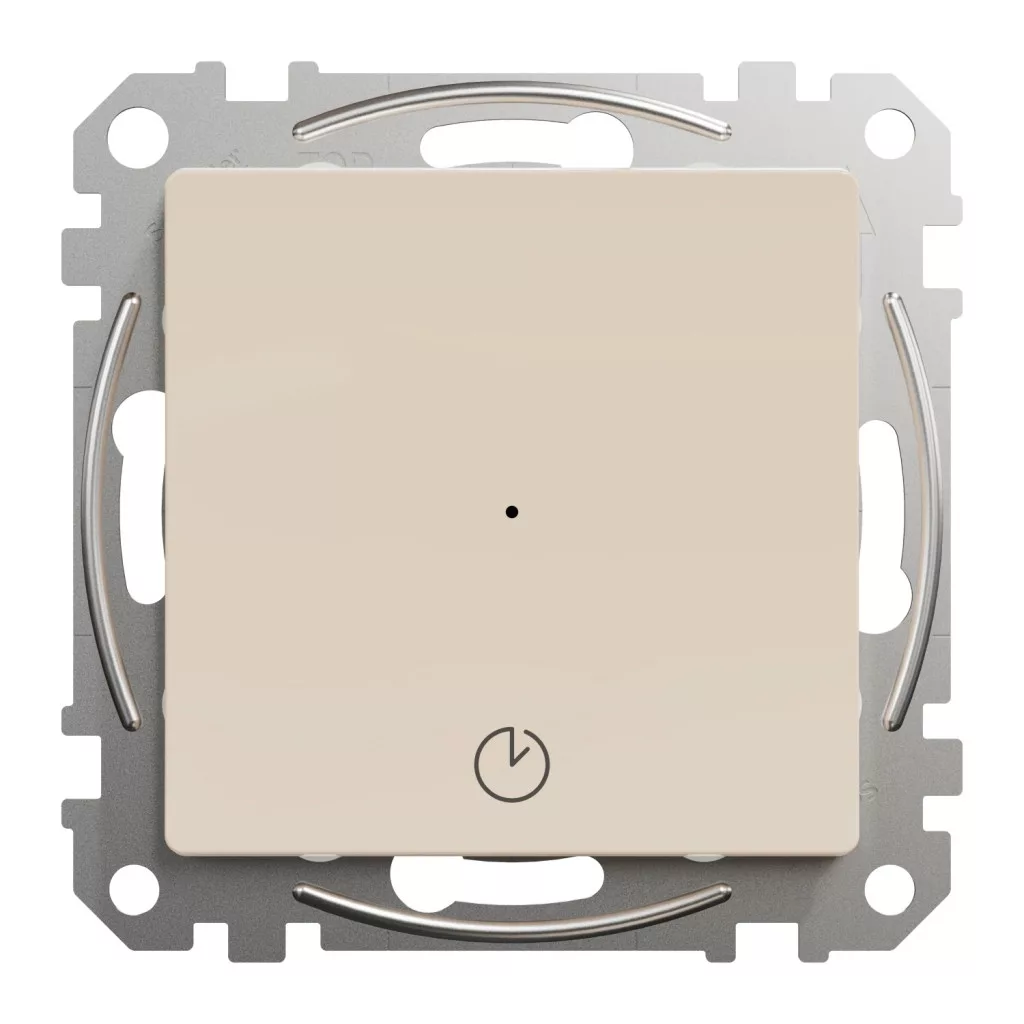

A készülék helyben, egy billentyűvel vezérelhető, illetve kiegészítő nyomógombbal távolról is működtethető; beépített LED jelzi az aktuális állapotot. Terhelhetősége halogénlámpánál 2000 W, LED lámpánál 200 W, egyfázisú motornál 1000 VA. A bekötés csavaros sorkapcsokkal történik. A látszó részek anyaga polikarbonát + 20% üvegszál, felülete fényes, színe Bézs (RAL 1013); beépítési mélysége 45 mm, üzemi hőmérséklet-tartománya 5…35 °C.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD112508
• Termékcsalád: Sedna Design és Elements
• Termék típusa: időkapcsoló (időzítő relé)
• Technológia: elektronikus
• Kapcsolási funkció: egypólusú
• Billentyűk száma: 1
• Időkésleltetési tartomány: 1 másodperc…24 óra
• Névleges áram: 10 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50 Hz
• Terhelhetőség halogénlámpa: 2000 W
• Terhelhetőség LED lámpa: 200 W
• Terhelhetőség egyfázisú motor: 1000 VA
• Vezérlés: helyi vezérlés és kiegészítő nyomógombos távvezérlés
• Helyi jelzés: LED

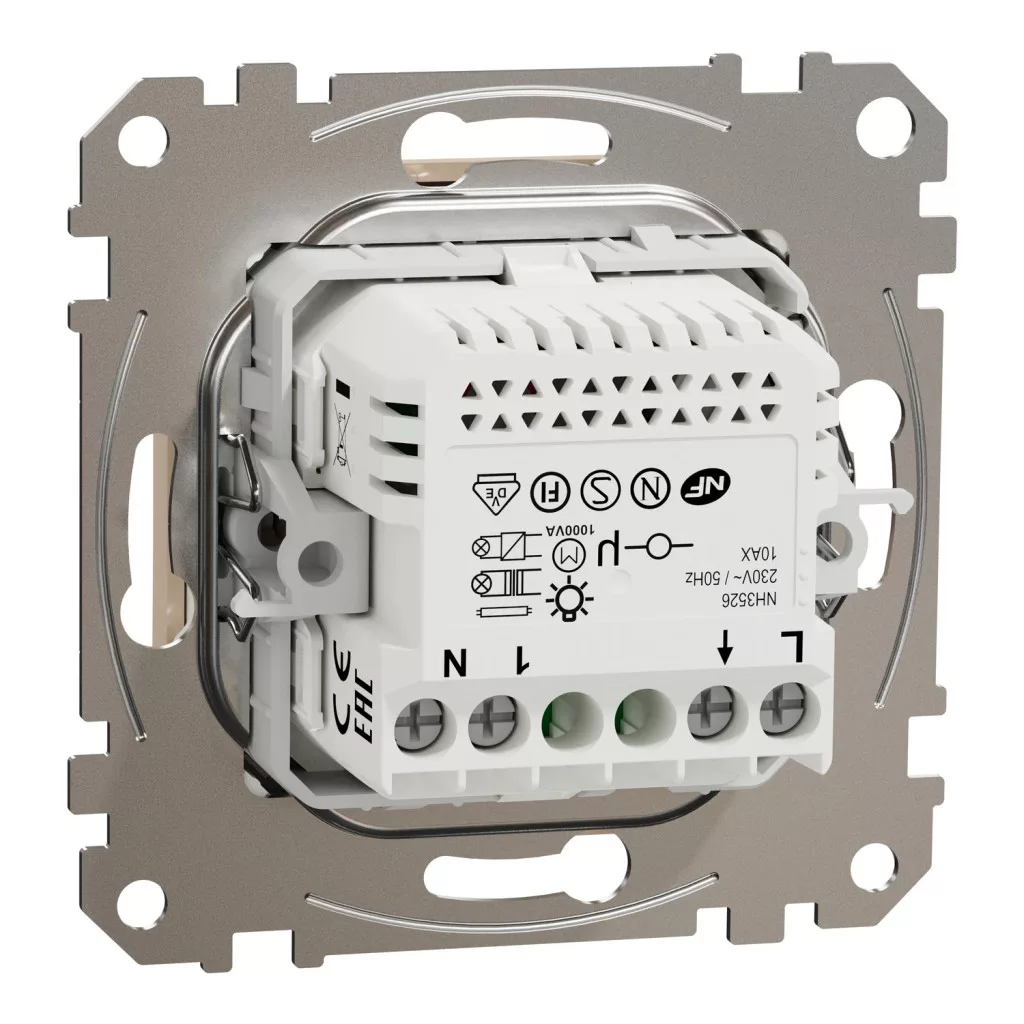

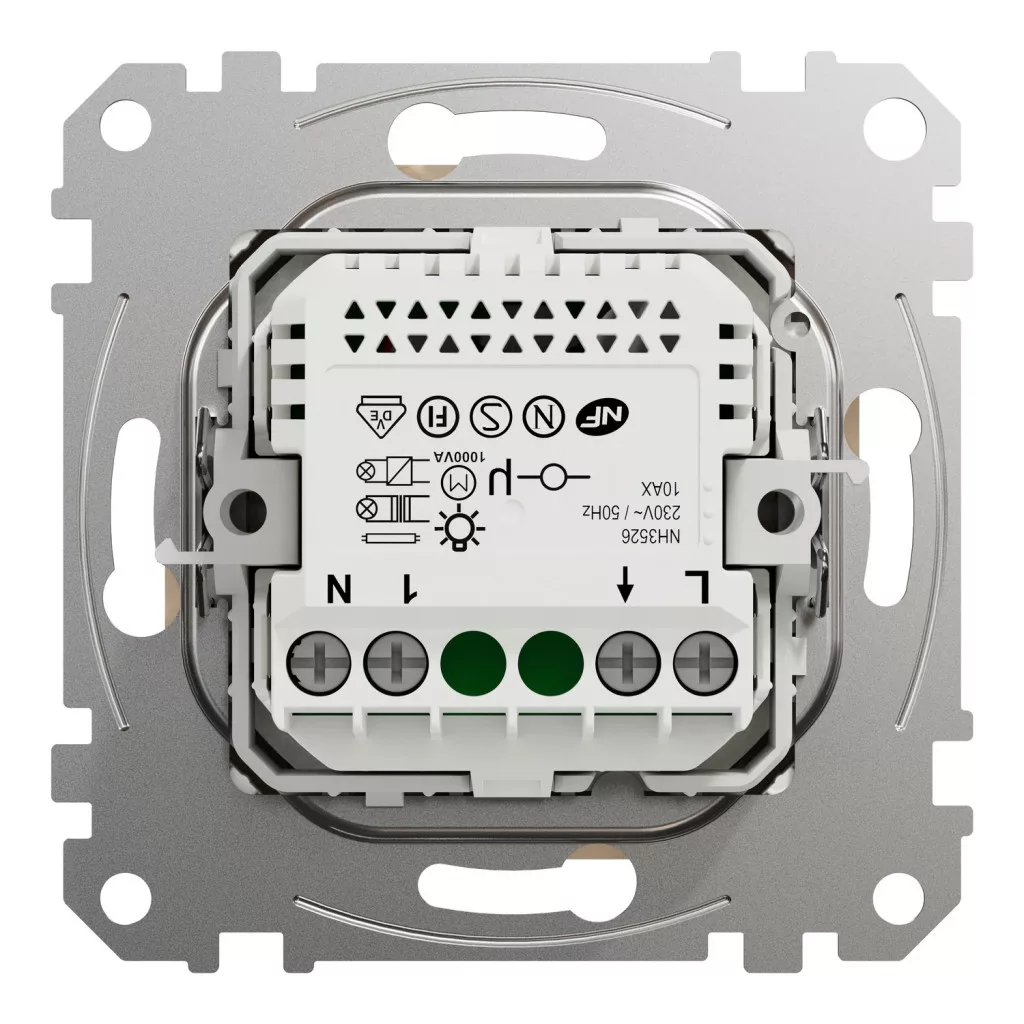

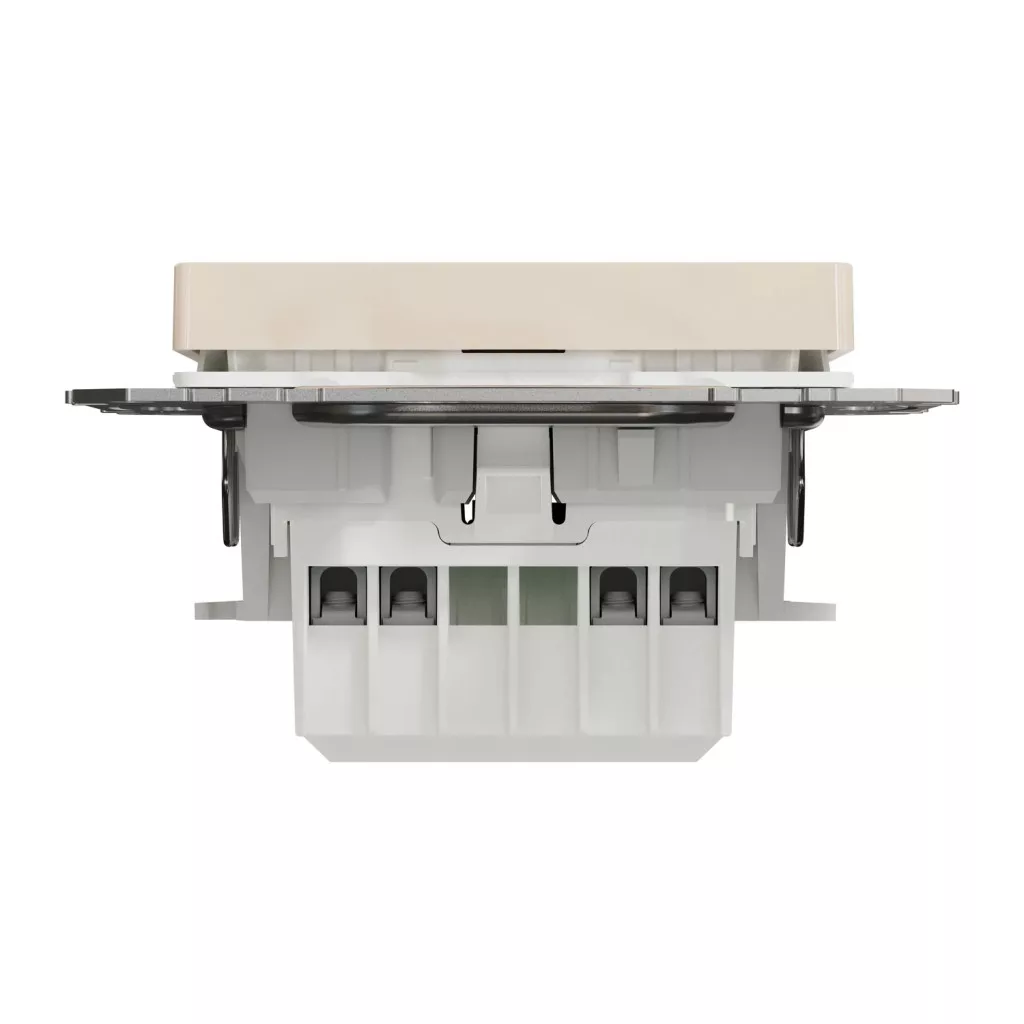

• Bekötés: csavaros bekötés
• Szerelés: süllyesztett
• Kivitel: mechanizmus rögzítőkerettel

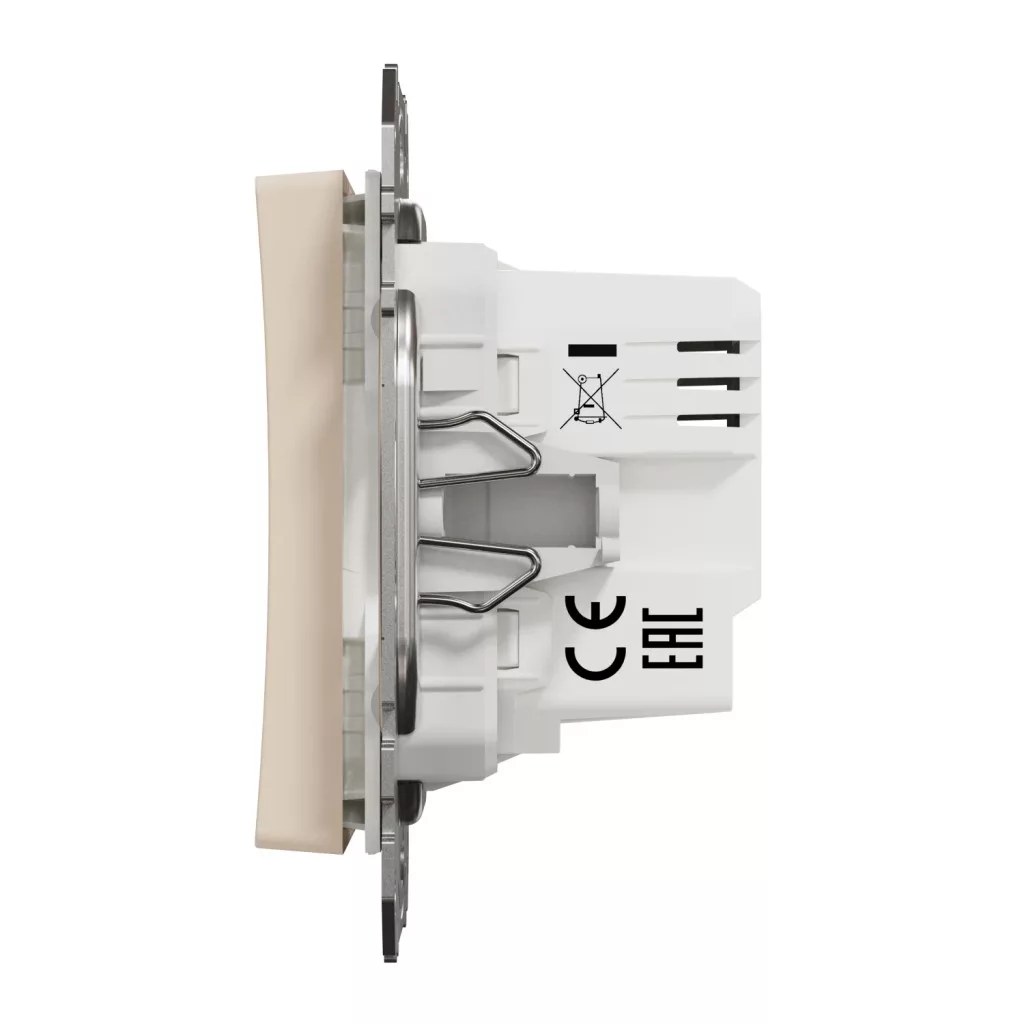

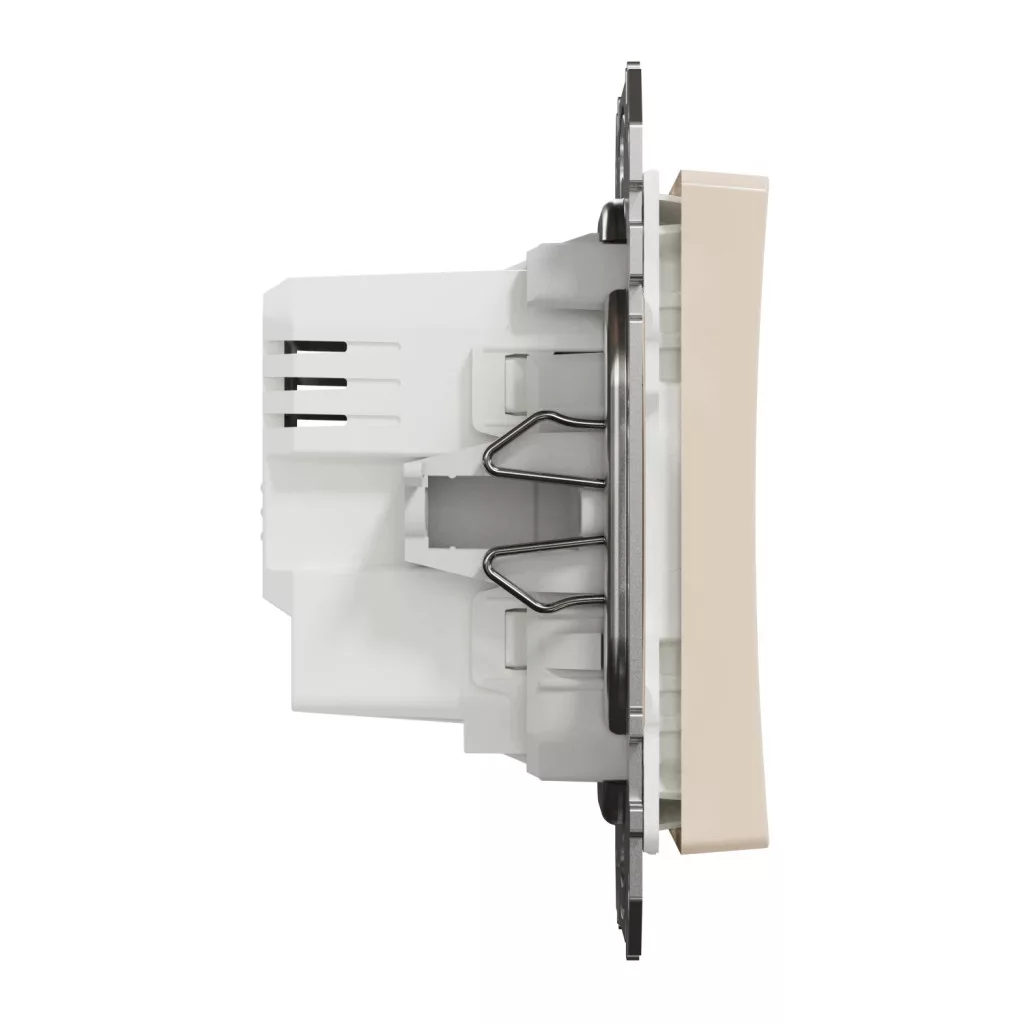

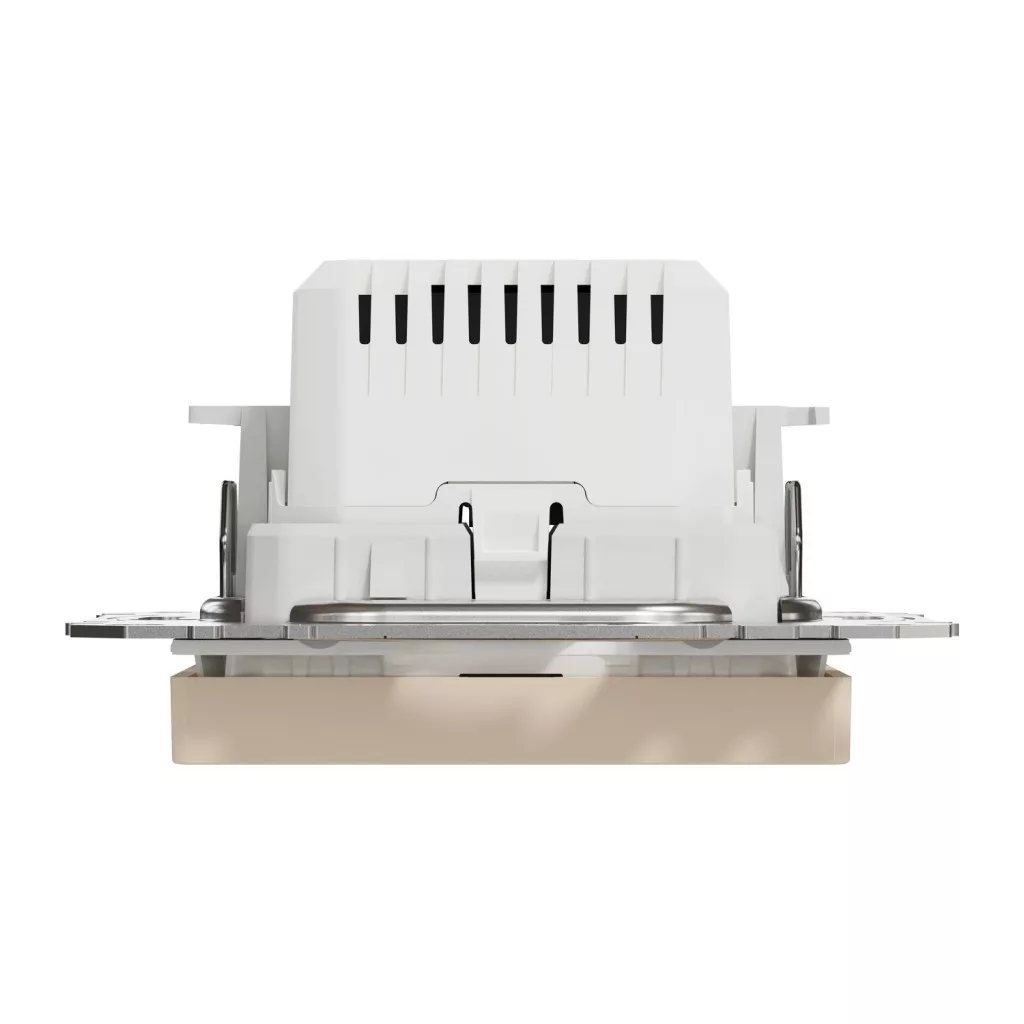

• Méretek: 73x73x45 mm (magasság × szélesség × mélység)
• Üzemi hőmérséklet: 5…35 °C
• Tárolási hőmérséklet: -10…50 °C
• Anyag: polikarbonát + 20% üvegszál
• Szín és felület: Bézs (RAL 1013), fényes
• Védettség: IP20
• Megfelelőség: CE jelölés, EN 60669-2-1 és EN 60730-2-7 szabvány
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Lépcsőházi és folyosói világítás időzített lekapcsolása
• Fürdőszobai ventilátor utánfutásának vezérlése
• Időzített kapcsolás irodákban és közösségi terekben
• Irodák, tárgyalók és szállodai szobák villamos hálózata
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül

Gyakori kérdések

Mire használható a Sedna SDD112508?

Elektronikus időkapcsoló, amely a bekapcsolás után a beállított idő elteltével automatikusan lekapcsolja a vezérelt kört. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Mekkora idő állítható be rajta?

A késleltetési tartomány 1 másodperctől 24 óráig terjed.

Mekkora terhelést kapcsol?

Névleges árama 10 A 250 V AC mellett; halogénlámpánál 2000 W, LED lámpánál 200 W, egyfázisú motornál 1000 VA.

Van rajta állapotjelzés?

Igen, beépített LED jelzi az aktuális állapotot; a készülék helyben és kiegészítő nyomógombbal távolról is vezérelhető.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba; a beépítési mélység 45 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. Süllyesztett szerelvénydoboz helyett gyári kiemelő keret használható, amellyel a készülék falbontás és vésés nélkül, falon kívül is felszerelhető.

Milyen szabvány szerint készült?

CE jelöléssel, az EN 60669-2-1 és EN 60730-2-7 szabvány szerint, IP20 védettséggel. Méretei 73x73x45 mm (magasság × szélesség × mélység).

Elérhető ez a termék más színben is?

Igen, ez a modell bézs színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD111508 – elektronikus időkapcsoló időzítő relé 10 A, fehér
• SDD113508 – elektronikus időkapcsoló időzítő relé 10 A, alumínium
• SDD114508 – elektronikus időkapcsoló időzítő relé 10 A, antracit

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, bézs színben a következő keretek rendelhetők hozzá:

• SDD312801 – egyes keret, bézs (1 szerelvényhez)
• SDD312802 – kettes keret, bézs (2 szerelvényhez)
• SDD312803 – hármas keret, bézs (3 szerelvényhez)
• SDD312804 – négyes keret, bézs (4 szerelvényhez)
• SDD312805 – ötös keret, bézs (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
