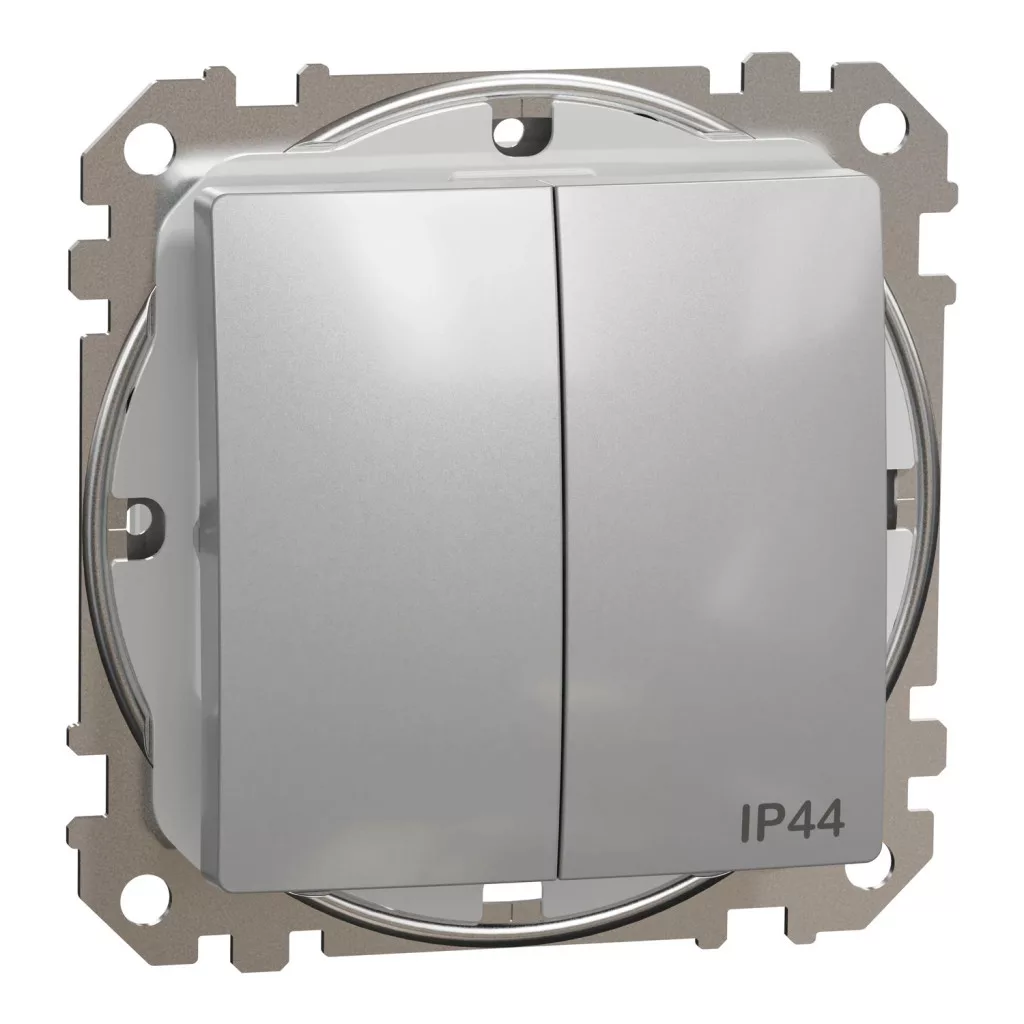

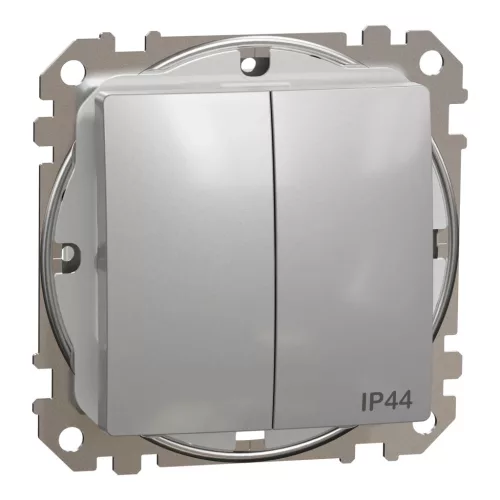

Schneider Electric SDD213105 vízmentes csillárkapcsoló (105), alumínium burkolattal, rugós bekötés, kerét nélkül, süllyesztett, 10A 250V IP44 (Sedna Design / Elements)

Schneider Electric Sedna SDD213105 csillárkapcsoló – 10 AX, alumínium

A Schneider Electric Sedna Design & Elements sorozat SDD213105 típusú készüléke csillárkapcsoló, amely egyetlen billentyűvel két külön világítási áramkört kapcsol, így a lámpatest fokozatai külön-külön vezérelhetők. Névleges terhelhetősége 10 AX 250 V AC, 50 Hz hálózati frekvencián, a kapcsolható teljesítmény 2300 W. A készülék mechanizmus rögzítőkerettel és fedlappal, süllyesztett szerelvénydobozba építhető.

A billentyűs működtetésű, elektromechanikus szerkezet 1 billentyűvel készül. A rugós bekötés 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetők gyors csatlakoztatását teszi lehetővé, 13 mm csupaszítási hosszal, szerszám nélküli bekötéssel. A látszó részek anyaga hőre lágyuló, UV-stabilizált ABS, felülete fényes, színe Alumínium (RAL 7047). Beépítési mélysége 38 mm, a látszó rész mélysége 24 mm, rögzítése karmokkal (46…60 mm) és csavarokkal történik. Az IP44 védettség azt jelenti, hogy a készülék véd az 1 mm-nél nagyobb szilárd testek behatolása és a bármely irányból érkező fröccsenő víz ellen, ezért nedves és párás helyiségekben is használható.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD213105
• Termékcsalád: Sedna Design és Elements
• Termék típusa: kapcsoló (csillárkapcsoló)
• Funkció: csillárkapcsoló
• Billentyűk száma: 1
• Névleges áram: 10 AX
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50 Hz
• Kapcsolható teljesítmény: 2300 W
• Működtetőszerkezet: billentyű
• Technológia: elektromechanikus
• Bekötés: rugós bekötés, szerszám nélkül
• Beköthető keresztmetszet: 1,5…2,5 mm²
• Csupaszítási hossz: 13 mm
• Szerelés: süllyesztett
• Rögzítés: karmokkal (46…60 mm) és csavarokkal
• Kivitel: mechanizmus rögzítőkerettel és fedlappal (keret nélkül)
• Méretek: 73x73x38 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 24 mm
• Anyag: hőre lágyuló, UV-stabilizált ABS
• Szín és felület: Alumínium (RAL 7047), fényes
• Védettség: IP44, IK03
• Megfelelőség: CE jelölés, IEC 60669-1 szabvány
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Több égőkörös csillárok és mennyezeti lámpatestek fokozatos kapcsolása
• Lakások, nappalik és hálószobák szerelvényezése
• Irodák, tárgyalók és recepciók villamos hálózata
• Szállodai szobák és közösségi terek felújítása
• Meglévő süllyesztett szerelvények cseréje falbontás nélkül
• Fürdőszobák, konyhák, mosókonyhák, garázsok és fedett kültéri terek szerelvényezése
• Fürdőszobák, konyhák, mosókonyhák, garázsok és fedett kültéri terek szerelvényezése

Gyakori kérdések

Mire használható a Sedna SDD213105?

Az SDD213105 csillárkapcsoló, amely egyetlen billentyűvel két külön világítási áramkört kapcsol, így a lámpatest fokozatai külön-külön vezérelhetők. Süllyesztett szerelvénydobozba építhető, lakó- és irodaépületek 10 AX 250 V AC hálózatában. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Van a készüléken jelző- vagy ellenőrzőfény?

Nem, ez a változat fény nélküli kivitel. A sorozatban elérhető kék jelzőfényes (L) és piros ellenőrzőfényes (N) változat is.

Hogyan történik a vezetékek bekötése?

A készülék rugós bekötéssel készül, 1,5…2,5 mm² keresztmetszetű merev, sodrott és hajlékony vezetőkhöz, 13 mm csupaszítási hosszal, szerszám nélkül.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba szerelhető. A rögzítés karmokkal (46…60 mm) és csavarokkal történik, a beépítési mélység 38 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. Süllyesztett szerelvénydoboz helyett gyári kiemelő keret használható, amellyel a készülék falbontás és vésés nélkül, falon kívül is felszerelhető.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x38 mm (magasság × szélesség × mélység), a látszó rész mélysége 24 mm. Színe Alumínium (RAL 7047), felülete fényes, anyaga hőre lágyuló, UV-stabilizált ABS.

Mekkora terhelés kapcsolható vele?

A névleges áram 10 AX 250 V AC mellett, a kapcsolható teljesítmény 2300 W. A készülék IP44, IK03 védettségű, CE jelöléssel, IEC 60669-1 szerint gyártva.

Elérhető ez a termék más színben is?

Igen, ez a modell alumínium színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD211105 – csillárkapcsoló IP44, fehér
• SDD212105 – csillárkapcsoló IP44, bézs
• SDD214105 – csillárkapcsoló IP44, antracit

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, alumínium színben a következő keretek rendelhetők hozzá:

• SDD313801 – egyes keret, alumínium (1 szerelvényhez)
• SDD313802 – kettes keret, alumínium (2 szerelvényhez)
• SDD313803 – hármas keret, alumínium (3 szerelvényhez)
• SDD313804 – négyes keret, alumínium (4 szerelvényhez)
• SDD313805 – ötös keret, alumínium (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
