Schneider Electric SDD211023 vízmentes földelt csatlakozóaljzat (dugalj), biztonsági zsaluval (gyermekvédelemmel), csapófedéllel, 2P+F, fehér burkolattal, csavaros bekötés, keret nélkül, süllyesztett, 16A 250V IP44 (Sedna Design / Elements)

Schneider Electric Sedna SDD211023 csatlakozóaljzat – 2P + F, 16 A, fehér

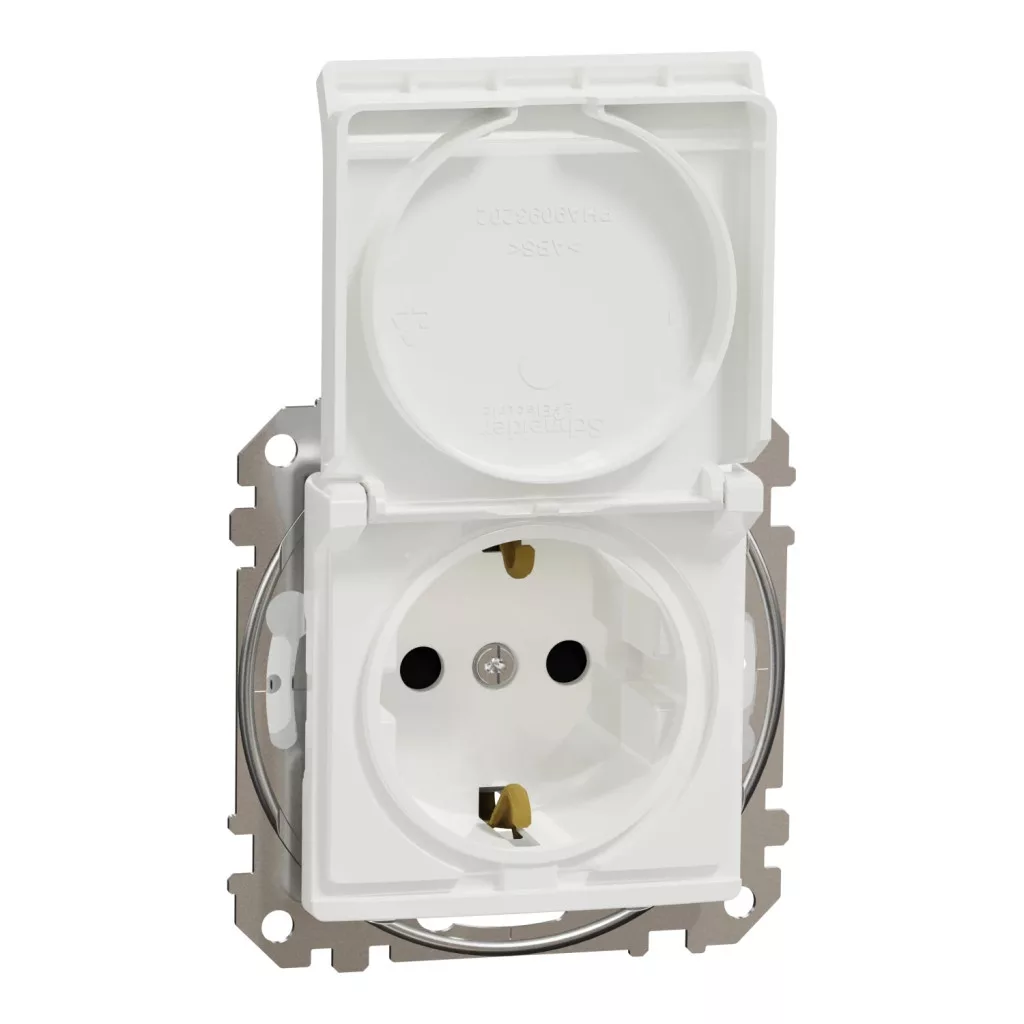

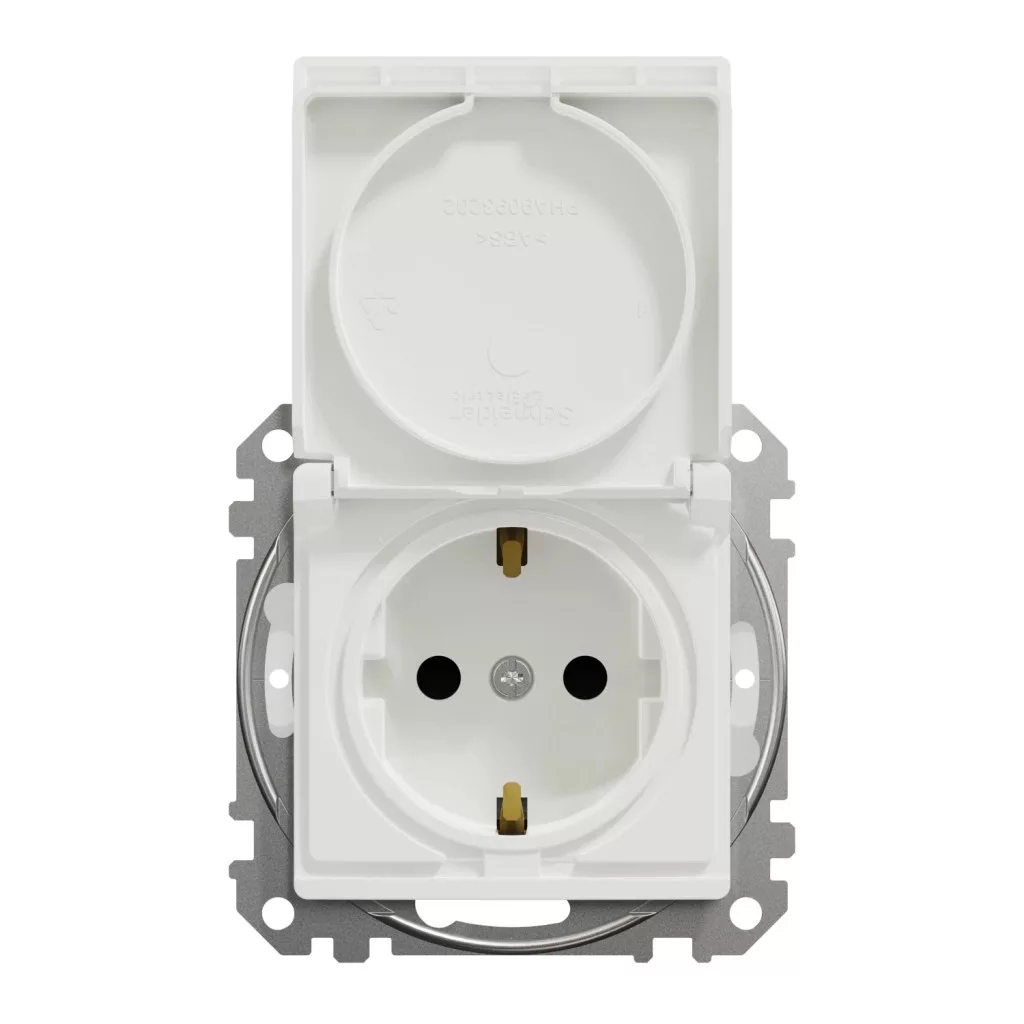

A Schneider Electric Sedna Design & Elements sorozat SDD211023 típusú csatlakozóaljzata lakossági és irodai villamos hálózatokba készült. A 2P + F kiosztású, oldalsó földcsatlakozású aljzat a CEE 7/3 (oldalsó földcsatlakozás) szabványnak felel meg, névleges terhelhetősége 16 A 250 V AC, 50 Hz hálózati frekvencián. A készülék mechanizmusa rögzítőkerettel és fedlappal együtt alkot komplett szerelvényt, így önmagában beépíthető süllyesztett vagy falon kívüli kivitelben.

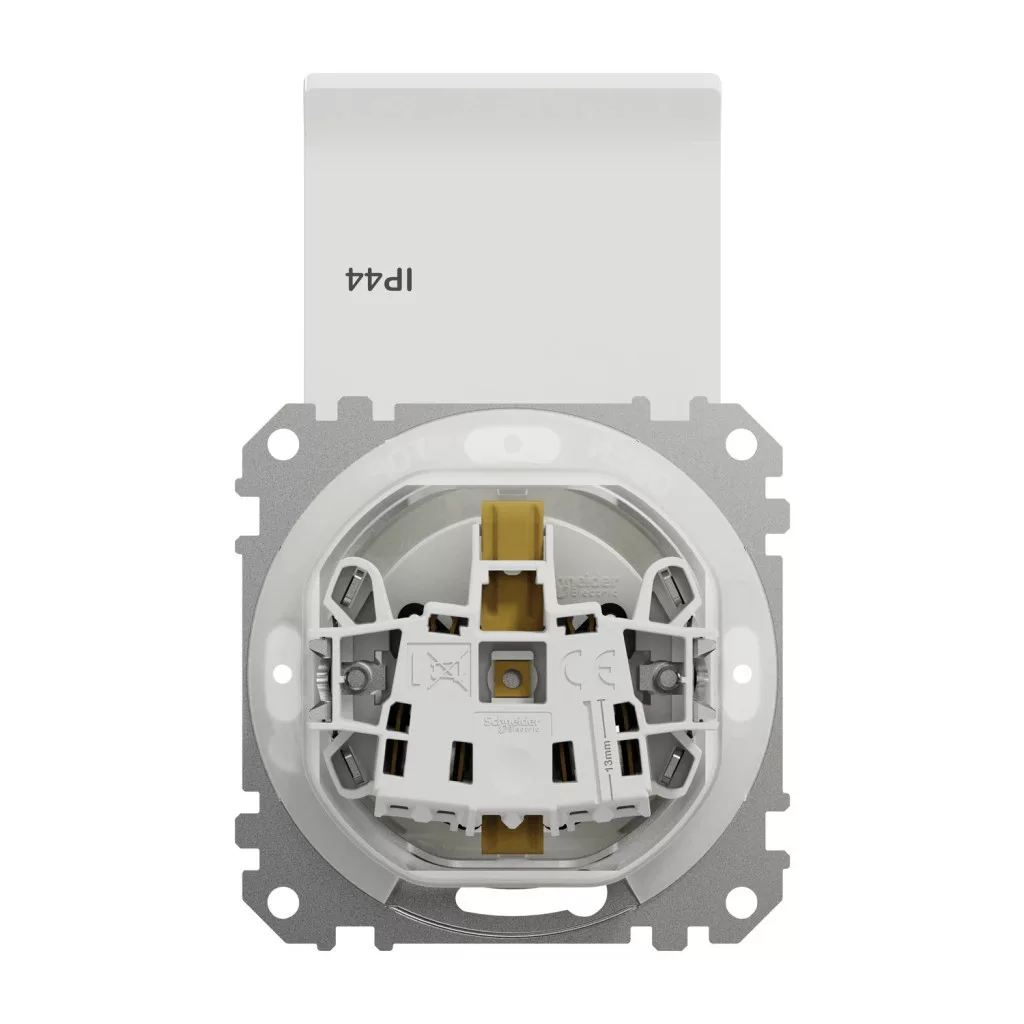

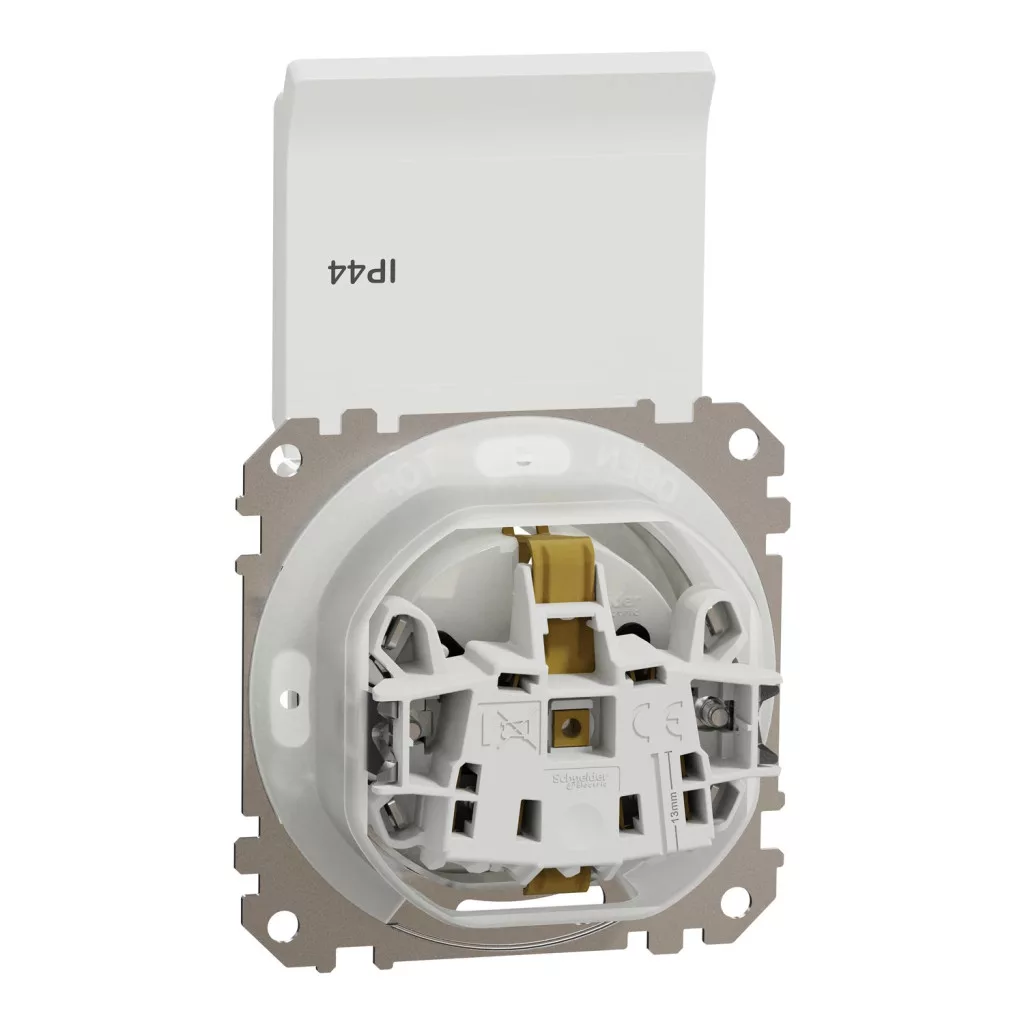

A csavaros bekötés 2 vezeték, 1,5…2,5 mm² keresztmetszetű, merev vagy hajlékony vezetők csatlakoztatását teszi lehetővé, 13 mm csupaszítási hosszal. Az aljzat biztonsági zsaluval védett a gyermekek érintésvédelme érdekében, a felhajtható csapófedél pedig a portól és a nedvességtől óvja az érintkezőket, amikor az aljzat nincs használatban. A ház ASA + PC (ütésálló műszaki műanyag) anyagú, fényes felületű, Fehér (RAL 9003) árnyalatú, a rögzítés csavarokkal és karmokkal (karmok tartománya 52…69 mm) történik. Beépítési mélysége 50 mm, a látszó rész mélysége 29 mm. Az IP44 védettség azt jelenti, hogy a készülék véd az 1 mm-nél nagyobb szilárd testek behatolása és a bármely irányból érkező fröccsenő víz ellen, ezért nedves és párás helyiségekben is használható.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD211023
• Termékcsalád: Sedna Design és Elements
• Termék típusa: csatlakozóaljzat (szerelvény)
• Póluskiosztás: 2P + F, oldalsó földcsatlakozás
• Aljzat szabványa: CEE 7/3 (oldalsó földcsatlakozás)
• Aljzatok száma: 1
• Zsalu: biztonsági zsaluval

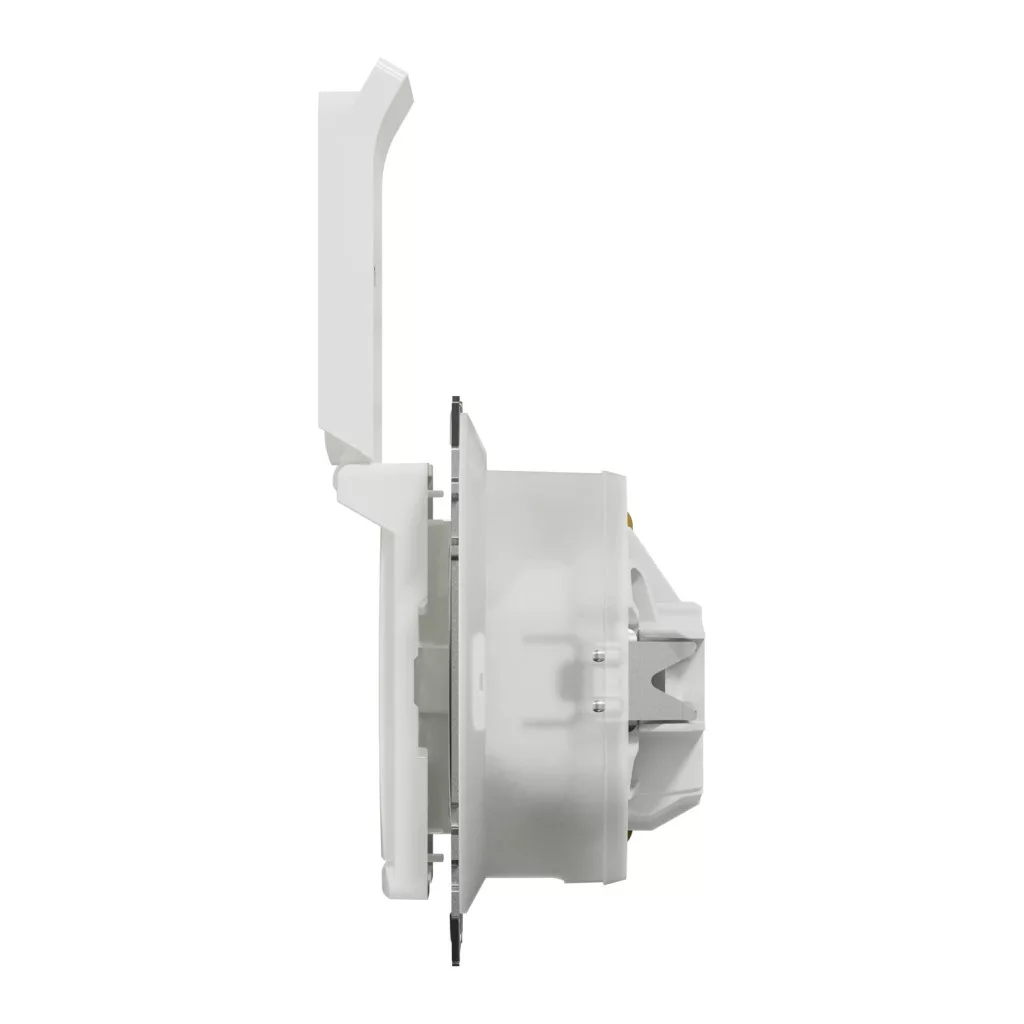

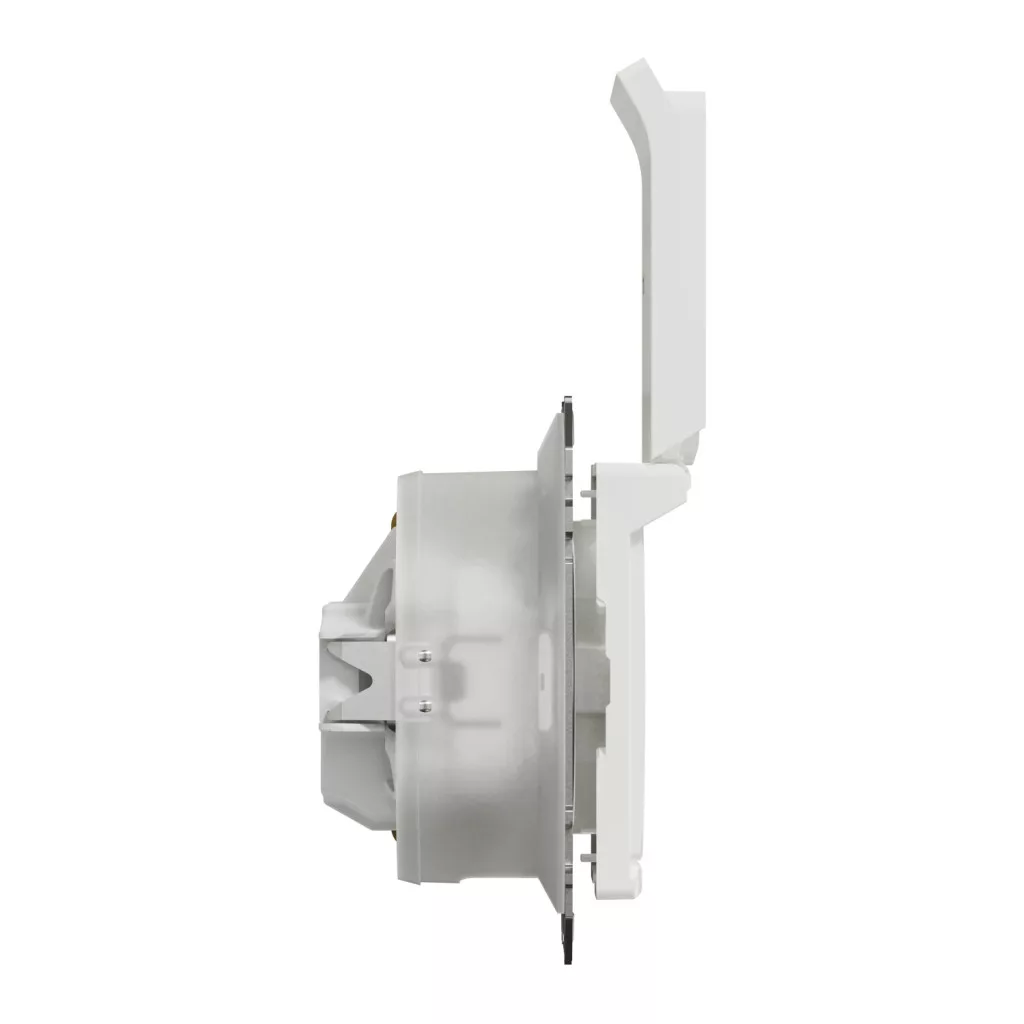

• Fedél: csapófedéllel
• Névleges áram: 16 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50 Hz
• Bekötés: csavaros bekötés
• Beköthető keresztmetszet: 2 vezeték, 1,5…2,5 mm²
• Csupaszítási hossz: 13 mm
• Szerelés: süllyesztett vagy falon kívüli
• Rögzítés: csavarokkal és karmokkal (karmok tartománya 52…69 mm)

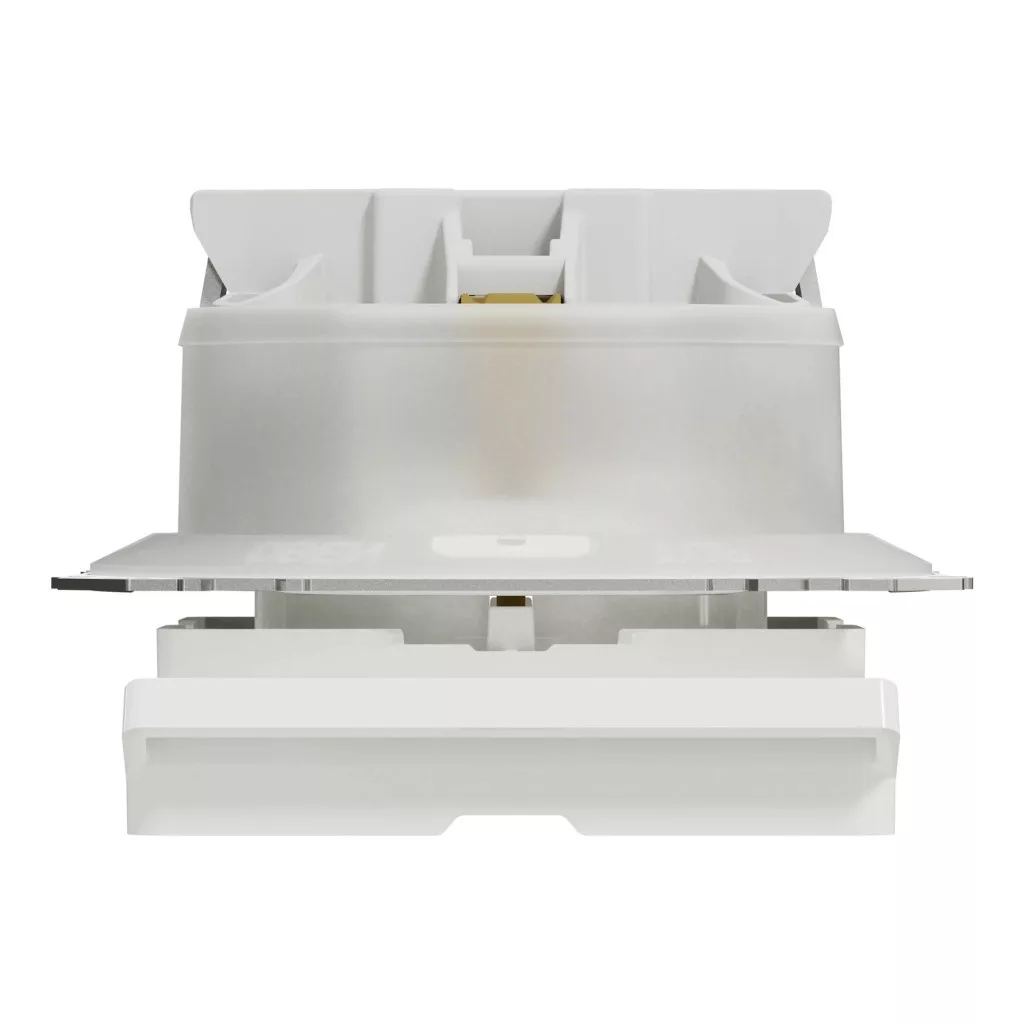

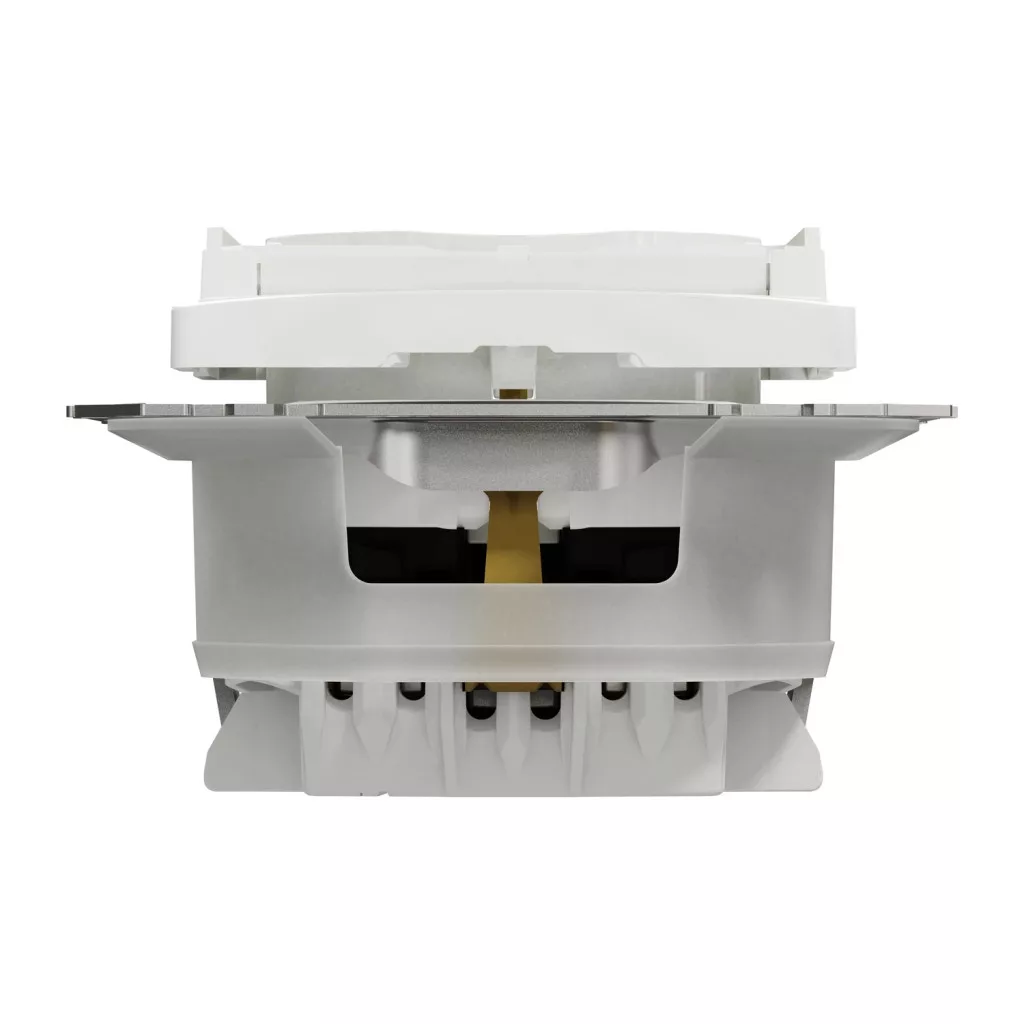

• Méretek: 73x73x50 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 29 mm
• Anyag: ASA + PC (ütésálló műszaki műanyag)
• Szín és felület: Fehér (RAL 9003), fényes
• Védettség: IP44, IK03
• Szabvány: IEC 60884-1, CE jelöléssel
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Lakások, nappalik és hálószobák szerelvényezése
• Irodák, tárgyalók és recepciók villamos hálózata
• Szállodai szobák és közösségi terek felújítása
• Süllyesztett szerelvénydobozba épített aljzatok cseréje
• Konyhai munkapult és műhely környezet, ahol a por elleni védelem fontos
• Fürdőszobák, konyhák, mosókonyhák, garázsok és fedett kültéri terek szerelvényezése
• Fürdőszobák, konyhák, mosókonyhák, garázsok és fedett kültéri terek szerelvényezése

Gyakori kérdések

Mire használható a Sedna SDD211023 csatlakozóaljzat?

Süllyesztett vagy falon kívüli szerelvénydobozba épített 2P + F kiosztású dugaszolóaljzatként szolgál lakó- és irodaépületek 16 A 250 V AC hálózatában, oldalsó földcsatlakozással. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Van rajta gyermekvédelmi zsalu?

Igen, a típus biztonsági zsaluval készül, amely csak a két érintkező egyidejű benyomásakor nyílik, így véd az idegen tárgyak bedugásától.

Hogyan történik a vezetékek bekötése?

A készülék csavaros bekötéssel készül, 2 vezeték, 1,5…2,5 mm² keresztmetszetű merev vagy hajlékony vezetőkhöz, 13 mm csupaszítási hosszal.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba, valamint falon kívüli kivitelben is szerelhető. A rögzítés csavarokkal és karmokkal (karmok tartománya 52…69 mm) történik, a beépítési mélység 50 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. A típus falon kívüli szerelésre is alkalmas, ehhez gyári kiemelő keret használható, így falbontás és vésés nélkül szerelhető.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x50 mm (magasság × szélesség × mélység), színe Fehér (RAL 9003), felülete fényes, anyaga ASA + PC (ütésálló műszaki műanyag).

Milyen védettséggel rendelkezik?

Az aljzat IP44 érintésvédelmi és IK03 mechanikai védettségű, az IEC 60884-1 szabvány szerint gyártott, CE jelöléssel ellátott termék.

Elérhető ez a termék más színben is?

Igen, ez a modell fehér színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD212023 – 2P+F aljzat csapófedeles, csavaros IP44, bézs
• SDD213023 – 2P+F aljzat csapófedeles, csavaros IP44, alumínium
• SDD214023 – 2P+F aljzat csapófedeles, csavaros IP44, antracit

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, fehér színben a következő keretek rendelhetők hozzá:

• SDD311801 – egyes keret, fehér (1 szerelvényhez)
• SDD311802 – kettes keret, fehér (2 szerelvényhez)
• SDD311803 – hármas keret, fehér (3 szerelvényhez)
• SDD311804 – négyes keret, fehér (4 szerelvényhez)
• SDD311805 – ötös keret, fehér (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
