Schneider Electric SDD112022 földelt csatlakozóaljzat (dugalj), biztonsági zsaluval (gyermekvédelemmel), 2P+F, bézs burkolattal, rugós bekötés, keret nélkül, süllyesztett, 16A 250V IP20 (Sedna Design / Elements)

Schneider Electric Sedna SDD112022 csatlakozóaljzat – 2P + F, 16 A, bézs

A Schneider Electric Sedna Design & Elements sorozat SDD112022 típusú csatlakozóaljzata lakossági és irodai villamos hálózatokba készült. A 2P + F kiosztású, oldalsó földcsatlakozású aljzat a CEE 7/3 (oldalsó földcsatlakozás) szabványnak felel meg, névleges terhelhetősége 16 A 250 V AC, 50 Hz hálózati frekvencián. A készülék mechanizmusa rögzítőkerettel és fedlappal együtt alkot komplett szerelvényt, így önmagában beépíthető süllyesztett vagy falon kívüli kivitelben.

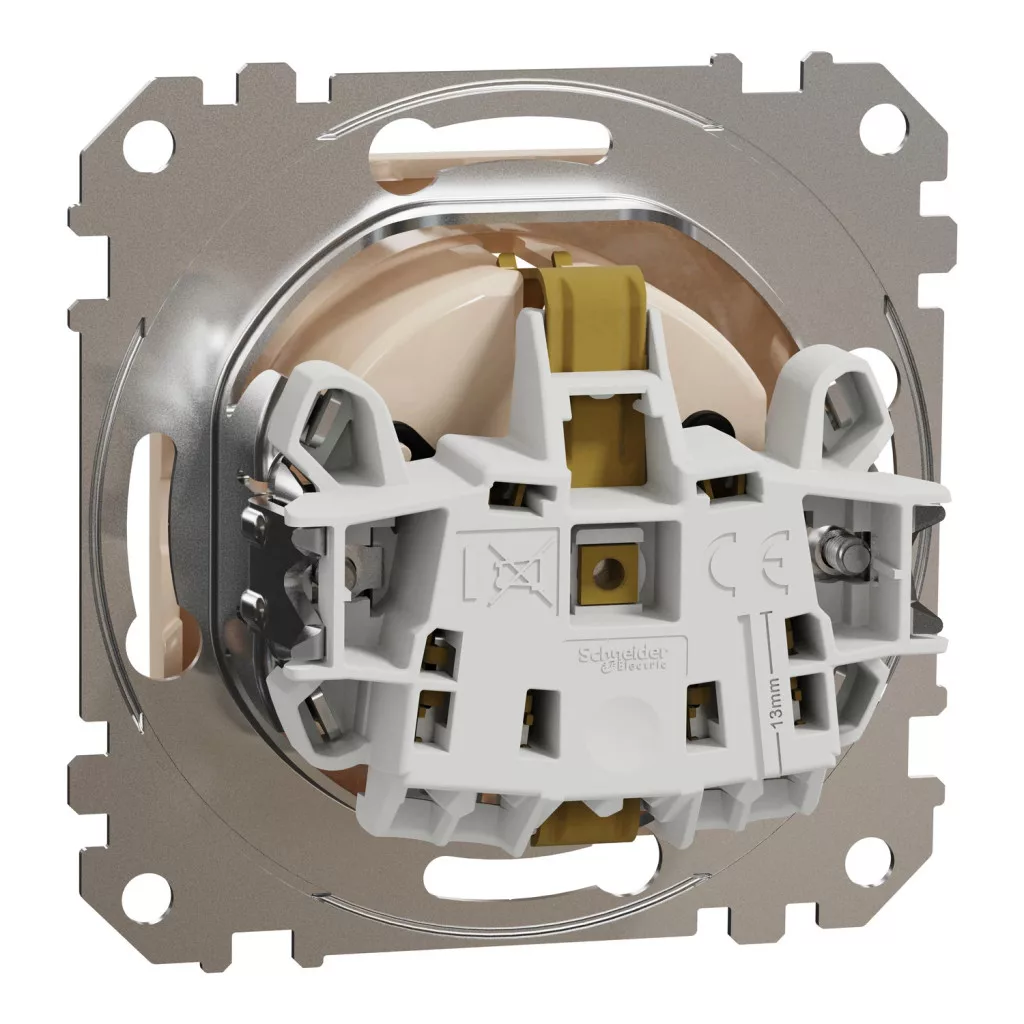

A rugós bekötés 2 vezeték, 1,5…2,5 mm² keresztmetszetű, merev vagy hajlékony vezetők csatlakoztatását teszi lehetővé, 13 mm csupaszítási hosszal. Az aljzat biztonsági zsaluval készül: a zsalu csak a két pólus egyidejű benyomásakor nyílik ki, így megakadályozza, hogy gyermekek idegen tárgyat vezessenek az érintkezőkbe. A ház PC (polikarbonát) anyagú, fényes felületű, Bézs (RAL 1013) árnyalatú, a rögzítés csavarokkal és karmokkal (karmok tartománya 52…69 mm) történik. Beépítési mélysége 41 mm, a látszó rész mélysége 29 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: SDD112022
• Termékcsalád: Sedna Design és Elements
• Termék típusa: csatlakozóaljzat (szerelvény)
• Póluskiosztás: 2P + F, oldalsó földcsatlakozás
• Aljzat szabványa: CEE 7/3 (oldalsó földcsatlakozás)
• Aljzatok száma: 1
• Zsalu: biztonsági zsaluval
• Fedél: csapófedél nélkül
• Névleges áram: 16 A
• Névleges üzemi feszültség (Ue): 250 V AC
• Hálózati frekvencia: 50 Hz
• Bekötés: rugós bekötés
• Beköthető keresztmetszet: 2 vezeték, 1,5…2,5 mm²
• Csupaszítási hossz: 13 mm
• Szerelés: süllyesztett vagy falon kívüli
• Rögzítés: csavarokkal és karmokkal (karmok tartománya 52…69 mm)
• Méretek: 73x73x41 mm (magasság × szélesség × mélység)
• Látszó rész mélysége: 29 mm
• Anyag: PC (polikarbonát)
• Szín és felület: Bézs (RAL 1013), fényes
• Védettség: IP20, IK03
• Szabvány: IEC 60884-1, CE jelöléssel
• Keret: nem tartozék, külön rendelendő

Tipikus felhasználási területek

• Lakások, nappalik és hálószobák szerelvényezése
• Irodák, tárgyalók és recepciók villamos hálózata
• Szállodai szobák és közösségi terek felújítása
• Süllyesztett szerelvénydobozba épített aljzatok cseréje
• Gyermekszobák és óvodai helyiségek, ahol az érintésvédelem elsődleges

Gyakori kérdések

Mire használható a Sedna SDD112022 csatlakozóaljzat?

Süllyesztett vagy falon kívüli szerelvénydobozba épített 2P + F kiosztású dugaszolóaljzatként szolgál lakó- és irodaépületek 16 A 250 V AC hálózatában, oldalsó földcsatlakozással. A keret nem tartozéka a terméknek, azt külön kell megrendelni.

Van rajta gyermekvédelmi zsalu?

Igen, a típus biztonsági zsaluval készül, amely csak a két érintkező egyidejű benyomásakor nyílik, így véd az idegen tárgyak bedugásától.

Hogyan történik a vezetékek bekötése?

A készülék rugós bekötéssel készül, 2 vezeték, 1,5…2,5 mm² keresztmetszetű merev vagy hajlékony vezetőkhöz, 13 mm csupaszítási hosszal.

Milyen szerelvénydobozba építhető be?

Szabványos süllyesztett szerelvénydobozba, valamint falon kívüli kivitelben is szerelhető. A rögzítés csavarokkal és karmokkal (karmok tartománya 52…69 mm) történik, a beépítési mélység 41 mm. A süllyesztett szereléshez rendelhető szerelvénydoboz téglafalba vagy gipszkartonfalba.

Falon kívül is felszerelhető ez a termék?

Igen. A típus falon kívüli szerelésre is alkalmas, ehhez gyári kiemelő keret használható, így falbontás és vésés nélkül szerelhető.

Milyen méretű és színű a szerelvény?

Külső méretei 73x73x41 mm (magasság × szélesség × mélység), színe Bézs (RAL 1013), felülete fényes, anyaga PC (polikarbonát).

Milyen védettséggel rendelkezik?

Az aljzat IP20 érintésvédelmi és IK03 mechanikai védettségű, az IEC 60884-1 szabvány szerint gyártott, CE jelöléssel ellátott termék.

Elérhető ez a termék más színben is?

Igen, ez a modell bézs színben látható, de a Sedna sorozatban további színváltozatokban is elérhető. Az alábbi linkeken éred el őket:

• SDD111022 – 2P+F aljzat zsalus, rugós 16 A, fehér
• SDD113022 – 2P+F aljzat zsalus, rugós 16 A, alumínium
• SDD114022 – 2P+F aljzat zsalus, rugós 16 A, antracit
• SDD170022U – 2P+F aljzat zsalus keret nélkül, szálcsiszolt alumínium
• SDD172022U – 2P+F aljzat zsalus keret nélkül, szálcsiszolt titánium
• SDD180022U – 2P+F aljzat zsalus keret nélkül, nyír
• SDD181022U – 2P+F aljzat zsalus keret nélkül, wenge

Milyen keret rendelhető ehhez a termékhez?

A szerelvény önmagában keret nélkül kerül forgalomba. Azonos, bézs színben a következő keretek rendelhetők hozzá:

• SDD312801 – egyes keret, bézs (1 szerelvényhez)
• SDD312802 – kettes keret, bézs (2 szerelvényhez)
• SDD312803 – hármas keret, bézs (3 szerelvényhez)
• SDD312804 – négyes keret, bézs (4 szerelvényhez)
• SDD312805 – ötös keret, bézs (5 szerelvényhez)

Ha eltérő színű kerettel szeretnéd kombinálni a szerelvényt, a teljes választék a Sedna keretek és kiemelőkeretek oldalon érhető el.
