A zsugor végelzáró a kis- és középfeszültségű kábelek szabadon maradó végének lezárására szolgál. A hőre zsugorodó, belső gyantaréteggel ellátott sapkák és ujjak a melegítés hatására szorosan az erekre és a köpenyre simulnak, így megakadályozzák a nedvesség beszivárgását, és tartós, elektromosan biztonságos lezárást adnak beltéren, kültéren és föld alatti nyomvonalon egyaránt.
A Tracon Electric kínálatában két-, három-, négy- és öteres árnyékolatlan kábelekhez való, gyantás kivitelű végelzárók szerepelnek. A választék a legkisebb, 2×4-2×35 mm2 keresztmetszethez ajánlott kivitelektől a 4×300 mm2 és az 5×150-5×240 mm2 kábelekig terjed, így az elosztóhálózati leágazásoktól az ipari főelosztókig minden gyakori kábelméret lefedhető.
Válassza ki a kábel érszámának és keresztmetszetének megfelelő végelzárót, és rendelje meg kényelmesen az Elektrikstore webáruházból. A kapcsolódó megoldásokat a Tracon Electric zsugor termékek kategóriában találja.
Tracon VE12550, zsugor végelzáró, 4 eres árnyékolatlan kábelhez, gyantás, 4×300 mm2 Tracon (VE12550)
Miért a Tracon Electric zsugor végelzárót válassza?
A kábelvég a hálózat egyik legérzékenyebb pontja: ha nedvesség jut az erek közé, a szigetelés fokozatosan leromlik, és üzemzavarhoz vezet. A gyantás zsugor végelzárók egyszerre zárják le mechanikailag és tömítik a kábelvéget, a belső ragasztóréteg pedig a köpeny és az erek felületéhez tapadva folytonos vízzáró réteget képez. A szereléshez elegendő hőlégfúvó vagy lágy láng, külön szerszám nem szükséges.
Tipikus felhasználási területek
- Kisfeszültségű elosztóhálózati kábelvégek lezárása oszlopon, szekrényben
- Ipari elosztók és gépsorok betáplálásainak kábelvégei
- Föld alatt vezetett, tartalékba helyezett kábelvégek nedvesség elleni lezárása
- Felújításnál elbontott, ideiglenesen feszültségmentesített kábelszakaszok végei
- Kültéri, párás vagy poros környezetben üzemelő csatlakozási pontok védelme
Hogyan válasszon zsugor végelzárót?

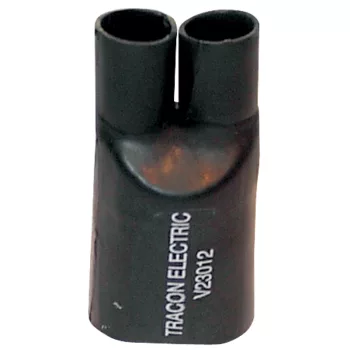

- Kéteres kábelhez: Tracon V23012 a 2×4-2×35 mm2 keresztmetszet-tartományhoz.
- Háromeres kábelhez: Tracon VE33816 a 3×10-3×50 mm2, Tracon VE38036 a 3×70-3×240 mm2 kábelekhez.

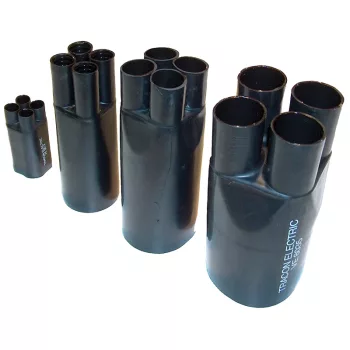

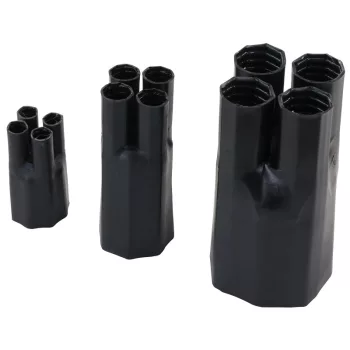

- Négyeres kábelhez, kisebb keresztmetszet: Tracon VE3512 és Tracon VE3512C a 4×4-4×25 mm2, Tracon VE4021 és Tracon VE4021C a 4×35-4×50 mm2 tartományhoz.
- Négyeres kábelhez, közepes keresztmetszet: Tracon VE5527 és Tracon VE5527C a 4×70-4×120 mm2, Tracon VE8035 és Tracon VE8035C a 4×120-4×240 mm2 kábelekhez.
- Négyeres kábelhez, nagy keresztmetszet: Tracon VE10045 a 4×150-4×300 mm2, Tracon VE12550 a 4×300 mm2 kábelekhez.

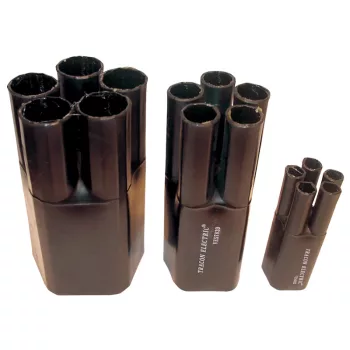

- Öteres kábelhez: Tracon VE54019 az 5x16-5x35 mm2, Tracon VE55524 az 5x35-5x70 mm2, Tracon VE58033 az 5x70-5x120 mm2, Tracon VE510046 az 5×150-5×240 mm2 tartományhoz.
Gyakori kérdések
Mit jelent a gyantás kivitel?
A cső belső felületén hőre lágyuló ragasztóréteg található, amely a zsugorítás közben megolvad, és kitölti a köpeny, az erek és a végelzáró közötti hézagokat. Az így kialakuló réteg megszilárdulás után vízzáró és mechanikailag is rögzíti a lezárást.
Elég a keresztmetszet ismerete a kiválasztáshoz?
A keresztmetszet mellett az erek számát is figyelembe kell venni, mert a végelzáró ujjainak száma ehhez igazodik. Célszerű a kábel köpenyátmérőjét is ellenőrizni, hogy a megadott zsugorodási tartományba essen.
Alkalmasak ezek a végelzárók árnyékolt kábelhez is?
Az itt szereplő kivitelek árnyékolatlan kábelekhez készültek. Árnyékolt kábelnél az árnyékolás földelési folytonosságáról külön gondoskodni kell, ehhez a földelő rugó és a rézharisnya szalag nyújt megoldást.
Nézze meg a kapcsolódó megoldásokat a Kisfeszültségű végelzáró és végelzáró készlet kategóriában, a szereléshez szükséges kiegészítőket pedig a Földelő rugó oldalon találja.
