A földelő rugó az árnyékolt és fémköpenyes kábelek szerelésének elengedhetetlen kelléke: a kábelvégelzáró vagy toldás kialakításakor ez biztosítja az árnyékolás, illetve a fémköpeny és a földelővezető közötti tartós, kis átmeneti ellenállású kapcsolatot. A rugalmas kialakítás állandó szorítóerőt fejt ki, így a kötés hőtágulás és rezgés mellett is megbízható marad.
A Tracon Electric kínálatában nyolc méret érhető el, a legkisebb 19/12 mm-es kivitelektől a legnagyobb, 130/60 mm-es változatig. A fokozatos méretsor miatt a vékony jelátviteli kábelektől a nagy keresztmetszetű energiaelosztási kábelekig minden gyakori köpenyátmérőhöz található illeszkedő rugó.
Válassza ki a kábel köpenyátmérőjéhez illő méretet, és rendelje meg kényelmesen az Elektrikstore webáruházból. A kapcsolódó szerelési anyagokat a Tracon Electric zsugor termékek kategóriában találja.
Miért fontos a földelő rugó a kábelszerelésben?
Az árnyékolás vagy a fémköpeny csak akkor tölti be a védelmi szerepét, ha a földelési folytonosság a kötés helyén sem szakad meg. Csavaros vagy szorítóbilincses megoldásokkal szemben a földelő rugó egyenletesen, a teljes kerület mentén szorítja a földelővezetőt az árnyékolásra, és a rugalmas szorítás miatt a kapcsolat az idő múlásával sem lazul meg. A szerelés gyors, külön szerszám nélkül elvégezhető.
Tipikus felhasználási területek
- Árnyékolt kábelek végelzárásának szerelése
- Fémköpenyes kábelek földelési folytonosságának biztosítása toldásnál
- Középfeszültségű kábelvégelzáró készletek szerelése
- Zavarvédett jelátviteli és mérőkörök árnyékolásának lekötése
- Meglévő kötések földelési hibáinak javítása felújításkor
Hogyan válasszon földelő rugót?

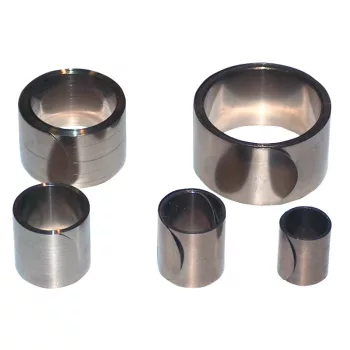

- Kis átmérőjű kábelekhez: Tracon TRF0 (19/12 mm) és Tracon TRF1 (22/17 mm).
- Vékony és közepes kábelekhez: Tracon TRF2 (29/19 mm) és Tracon TRF3 (37/25 mm).
- Közepes keresztmetszetű kábelekhez: Tracon TRF4 (50/31 mm) és Tracon TRF5 (70/44 mm).
- Nagy keresztmetszetű kábelekhez: Tracon TRF6 (94/58 mm) és Tracon TRF7 (130/60 mm).
Gyakori kérdések
Mit jelölnek a megadott méretek?
A két érték a rugó által lefedett átmérőtartományt adja meg, azaz azt, hogy mekkora köpenyátmérőre helyezhető fel megfelelő szorítóerővel. A kábel átmérőjének ebbe a tartományba kell esnie.
Hogyan kell felhelyezni?
A rugót a szabaddá tett árnyékolásra vagy fémköpenyre kell felhelyezni úgy, hogy a földelővezető a rugó alá kerüljön. A rugó feszítése tartja a helyén a vezetőt, külön szorítóelem nem szükséges.
Elhagyható a földelő rugó árnyékolt kábelnél?
Nem. Az árnyékolás földelési folytonossága nélkül a védelmi funkció nem érvényesül, és a hibaáram sem tud biztonságosan levezetődni. Árnyékolt kábelnél a földelési kapcsolat kialakítása minden esetben kötelező eleme a szerelésnek.
A szereléshez szükséges további anyagokat a Rézharisnya szalag és a Tömítő szalag kategóriákban találja.
