Tracon Electric villás soroló sínek: gyors bekötés villás csatlakozással
A Tracon Electric villás soroló sínek a moduláris készülékek – például kismegszakítók – azonos pólusainak gyors, vezetékmentes összekötésére szolgálnak. A villás (fork) kialakítás lényege, hogy a sín fogai villa alakú véggel rendelkeznek, amelyek a készülék csavaros kapcsa alá illeszkednek, és a csavar meghúzásával rögzülnek. Így egyetlen sínnel megtáplálható az egymás mellé sorolt készülékek teljes sora, ami gyorsabb szerelést és áttekinthetőbb elosztót eredményez.
A választék 1P, 2P, 3P és 4P kivitelben érhető el, max. 63 A terhelhetőséggel, 230/400 V AC hálózathoz. A sínek több hosszúságban kaphatók: a teljes, 56 modulos (1 m) kivitel a nagyobb elosztókhoz, a 36 modulos és 12 modulos változatok pedig a kisebb sorokhoz illeszkednek. Külön kivitel áll rendelkezésre a fázis-null bekötésekhez is. A megfelelő sín kiválasztását a sorba kötött készülékek pólusszáma és a megtáplálandó modulok száma határozza meg.
A villás soroló sín a Tracon Electric soroló sínek családjába tartozik, és leggyakrabban a Tracon Electric EVO kismegszakítók sorának megtáplálására használják. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.
Miért válassza a Tracon Electric villás soroló síneket?
A villás soroló sín a moduláris elosztó bekötésének egyik leggyorsabb és legrendezettebb módja. Ahelyett, hogy az egymás mellé sorolt készülékeket egyenként, vezetékkel kötné össze, a villás sín egyetlen elemmel megtáplálja az egész sort. A villa alakú végek a készülékek csavaros kapcsai alá illeszkednek, és a csavar meghúzásával rögzülnek, így a bekötés biztos és gyors. Az eredmény kevesebb csatlakozási pont, kevesebb hibalehetőség és átláthatóbb elosztó.
Mit jelent a villás (fork) kivitel?
A villás soroló sín csatlakozóvégei villa alakúak, és a moduláris készülék csavaros kapcsa alá illeszkednek. Amikor a kapocs csavarját meghúzzák, a villás vég rögzül és érintkezik a készülék pólusával. Ez a megoldás azoknál a készülékeknél előnyös, amelyek csavaros, alulról vagy felülről hozzáférhető kapocskialakítással rendelkeznek, és lehetővé teszi a sín gyors, eszközigény nélküli felhelyezését.
Hány pólusú sínt válasszon?
A pólusszám a sorba kötött készülékek és a megtáplálandó fázisok számához igazodik:

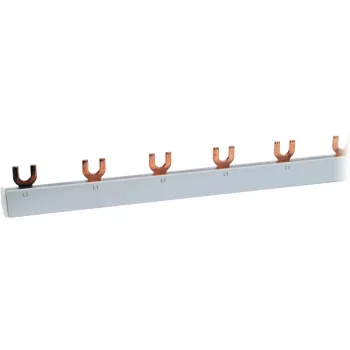

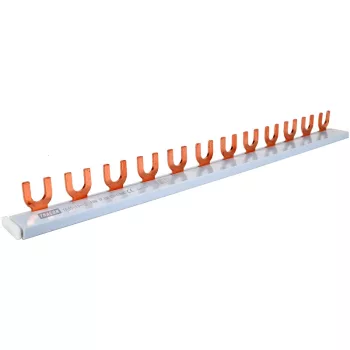

- 1P – egyetlen fázis szétosztására, egyfázisú leágazások sorához.

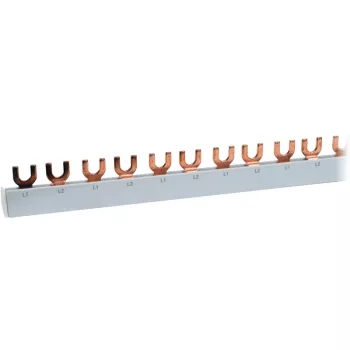

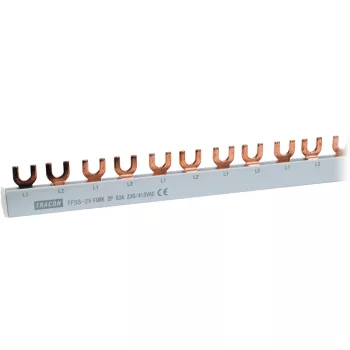

- 2P – fázis és null együttes szétosztására.

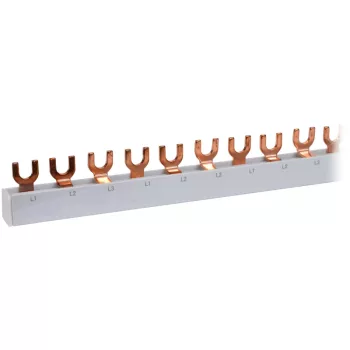

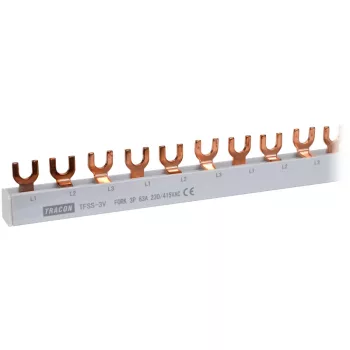

- 3P – három fázis szétosztására, háromfázisú elosztóban.

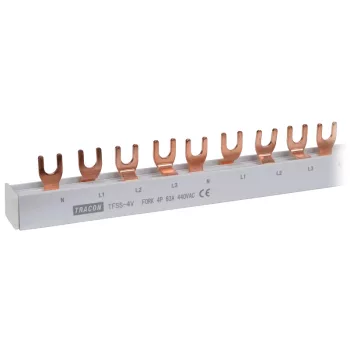

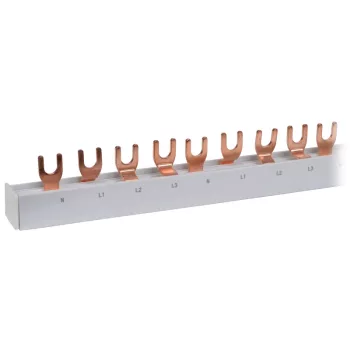

- 4P – három fázis és null együttes szétosztására.
Milyen hosszúságot válasszon?
A sín hossza a megtáplálandó modulok számához igazodik. A teljes, 56 modulos (1 m) kivitel a nagyobb elosztókhoz való, és igény szerint vágható. A 36 modulos (640 mm) és a 12 modulos (215–220 mm) változatok a kisebb, előre meghatározott sorokhoz illeszkednek, ahol nincs szükség a teljes hosszra. A megfelelő hosszúság kiválasztása a sorba kötött készülékek számától függ.
Mire való a fázis-null kivitel?

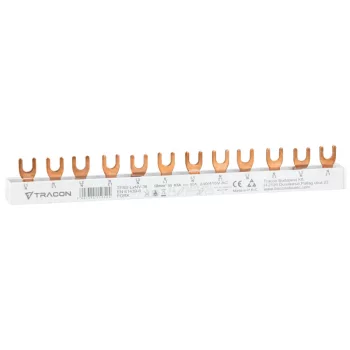

A választékban speciális, fázis-null elrendezésű sín is megtalálható, amely a fázist és a nullát az egyes leágazásokhoz rendelt mintázatban (L1-N, L2-N, L3-N) osztja szét. Ez a kivitel olyan alkalmazásokhoz való, ahol az egyfázisú fogyasztókat egy háromfázisú elosztóban kell kiegyensúlyozottan, fázis-null párokban megtáplálni.
Tipikus felhasználási területek
- Kismegszakítók sorának gyors, azonos fázisú megtáplálása
- Csavaros kapcsú moduláris készülékek vezetékmentes összekötése
- Egy- és háromfázisú szétosztás moduláris elosztókban
- Fázis-null párok kialakítása egyfázisú leágazásokhoz
- Áttekinthető, rendezett elosztó kialakítása sok leágazás esetén
A teljes kínálat pólusszám és hosszúság szerint

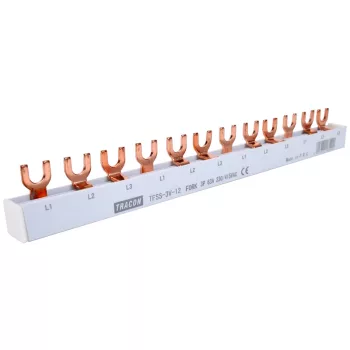

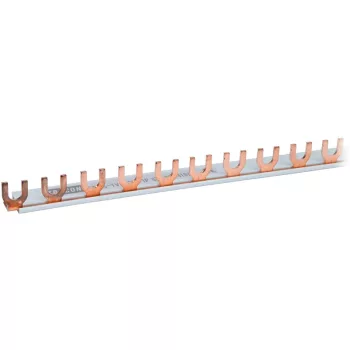

A sorozat 1P, 2P, 3P és 4P kivitelben, valamint 56, 36 és 12 modulos hosszúságban érhető el – például a teljes hosszúságú TFSS-1V (1P, 56 modul) vagy a rövidebb TFSS-3V-12 (3P, 12 modul). A fázis-null elrendezésű TFSS-LXNV-36 a kiegyensúlyozott egyfázisú megtápláláshoz illeszkedik. Minden kivitel max. 63 A terhelhetőségű, 230/400 V AC hálózathoz.
Hogyan illeszkedik a teljes rendszerbe?
A villás soroló sín a Tracon Electric soroló sínek családjának része, és a bekötés eszközeként a védelmi készülékeket köti össze a betáplálással. Leggyakrabban a Tracon Electric EVO kismegszakítók sorának megtáplálására használják. A biztonságos kialakításhoz a sín szabad végeit lezáró és szigetelő kiegészítők ajánlottak.
Gyakori kérdések
Bármely készülékhez használható a villás sín? A villás sín azokhoz a készülékekhez illik, amelyek csavaros kapocskialakítással rendelkeznek, ahova a villa alakú vég beilleszthető. Fontos, hogy a sín pólusszáma és osztása megfeleljen a megtáplálandó készülékeknek.
Vágható a teljes hosszúságú sín? Igen, a teljes, 56 modulos sín a szükséges hosszra vágható, így pontosan a sorba kötött készülékek számához igazítható. A vágott végeket célszerű lezáró kiegészítővel ellátni.
Mi a különbség a villás és a csapos sín között? A különbség a csatlakozás kialakításában van: a villás sín villa alakú véggel a csavaros kapocs alá illeszkedik, a csapos sín pedig csap (pin) kialakítású. A választást a megtáplálandó készülékek csatlakozási típusa határozza meg.
Az elosztó helyes kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
