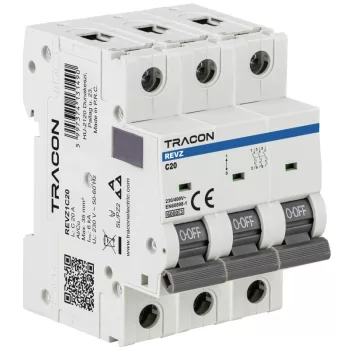

Tracon Electric REVZ 3P kismegszakítók – hárompólusú túláramvédelem
A Tracon Electric REVZ 3P kismegszakítók hárompólusú kivitelben a háromfázisú áramkörök három fázisvezetőjét védik a túlterhelés és a rövidzárlat ellen. A moduláris, DIN-sínre pattintható készülékek 6 kA megszakítóképességgel biztosítják a háromfázisú terhelések, motorok és ipari körök megbízható leválasztását.
A választék B, C és D karakterisztikájú változatokat tartalmaz, 1 A és 63 A közötti névleges áramerősséggel (1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A). A karakterisztikát a terhelés jellege határozza meg: a B általános, a C keverten terhelt, a D pedig a nagy bekapcsolási áramú, motoros körökhöz ajánlott.
Válassza ki a háromfázisú hálózatához illő karakterisztikát és névleges áramot az Elektrikstore kínálatából. A további pólusszámokért térjen vissza a REVZ kismegszakítók gyűjtőoldalára.
Miért a Tracon Electric REVZ 3P kismegszakítókat válassza?
A REVZ 3P sorozat a háromfázisú áramkörök alapvető védelmi eszköze, amely három modul szélességben biztosítja a három fázisvezető együttes megszakítását. A DIN-sínes, moduláris kivitel gyorsan beépíthető, a 6 kA-es megszakítóképesség pedig a jellemző kereskedelmi és ipari elosztók igényeit is lefedi.
Tipikus felhasználási területek
- Háromfázisú motorok és gépek tápáramköreinek védelme
- Ipari és kereskedelmi elosztók háromfázisú leágazásai
- Háromfázisú fogyasztók, klímaberendezések, kompresszorok
- Elosztók és alelosztók háromfázisú főelosztási pontjai
- Nagy indítási áramú motoros körök D karakterisztikával
Hogyan válasszon a REVZ 3P változatok közül?
- B karakterisztika (1–63 A): alacsony bekapcsolási áramú háromfázisú körökhöz (pl. REVZ3B16, REVZ3B25).
- C karakterisztika (1–63 A): keverten terhelt és mérsékelten induktív háromfázisú körökhöz (pl. REVZ3C16, REVZ3C32).
- D karakterisztika (1–63 A): nagy indítási áramú motoros és transzformátoros terhelésekhez (pl. REVZ3D16, REVZ3D40).
Gyakori kérdések
Melyik karakterisztikát válasszam motorhoz? A motoros terhelések magas indítási áramot vesznek fel, ezért általában a C vagy a D karakterisztika ajánlott, hogy a kismegszakító ne kapcsoljon le indokolatlanul induláskor.
Hány modul széles a REVZ 3P? A hárompólusú kivitel három modulszélességben helyezkedik el a DIN-sínen.
Mekkora a REVZ 3P megszakítóképessége? A REVZ 3P készülékek 6 kA megszakítóképességgel rendelkeznek.
Tekintse meg a kapcsolódó kiviteleket is: REVZ 4P kismegszakítók és REVZ 2P kismegszakítók.
