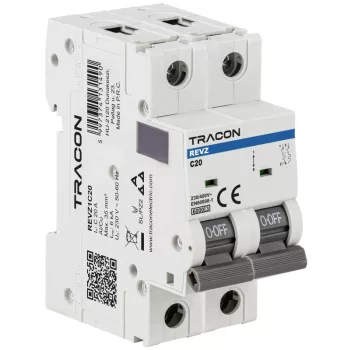

Tracon Electric REVZ 2P kismegszakítók – kétpólusú túláramvédelem
A Tracon Electric REVZ 2P kismegszakítók kétpólusú kivitelben biztosítják az egyfázisú áramkörök teljes, a fázis és a nulla együttes leválasztását. A moduláris, DIN-sínre pattintható készülékek 6 kA megszakítóképességgel védik a vezetékeket és a fogyasztókat a túlterheléstől és a rövidzárlattól, ott, ahol a mindkét póluson történő megszakítás követelmény.
A kínálat B, C és D karakterisztikájú változatokat tartalmaz, 1 A és 63 A közötti névleges áramerősséggel (1, 2, 4, 6, 10, 13, 16, 20, 25, 32, 40, 50, 63 A). A karakterisztika megválasztása a terhelés jellegétől függ: a B a világítási és háztartási, a C a keverten terhelt, a D pedig a nagy bekapcsolási áramú körökhöz ajánlott.
Válassza ki a hálózatához illő karakterisztikát és névleges áramot az Elektrikstore kínálatából. A további pólusszámokért térjen vissza a REVZ kismegszakítók gyűjtőoldalára.
Miért a Tracon Electric REVZ 2P kismegszakítókat válassza?
A REVZ 2P sorozat akkor a megfelelő választás, ha az egyfázisú kör mindkét vezetőjét – a fázist és a nullát is – meg kell szakítani. A kétpólusú, két modul széles kivitel egyszerűen beépíthető, a 6 kA-es megszakítóképesség pedig biztonságos védelmet nyújt a jellemző lakossági és kereskedelmi hálózatokban.
Tipikus felhasználási területek
- Egyfázisú főkapcsolóként az elosztó bemenetén
- Nyaralók, kültéri és nedves környezetű körök teljes leválasztása
- Napelemes rendszerek egyfázisú leágazásai
- Lakóépületek és kereskedelmi egységek alelosztói
- Nagy indítási áramú fogyasztók D karakterisztikával
Hogyan válasszon a REVZ 2P változatok közül?
- B karakterisztika (1–63 A): világítási és általános háztartási körökhöz, ahol a bekapcsolási áram alacsony (pl. REVZ2B16, REVZ2B25).
- C karakterisztika (1–63 A): keverten terhelt és mérsékelten induktív körökhöz (pl. REVZ2C16, REVZ2C32).
- D karakterisztika (1–63 A): nagy indítási áramú, motoros vagy transzformátoros terhelésekhez (pl. REVZ2D16, REVZ2D40).
Gyakori kérdések
Miért kell mindkét pólust megszakítani? Bizonyos alkalmazásokban – például kültéri vagy nedves környezetben – biztonsági okból a fázist és a nullát is le kell választani, amit a kétpólusú kivitel egy művelettel biztosít.
Használható-e a REVZ 2P egyfázisú főkapcsolóként? Igen, a kétpólusú kismegszakító alkalmas az egyfázisú elosztó bemeneti, mindkét vezetőt megszakító főkapcsolójaként.
Mekkora a REVZ 2P megszakítóképessége? A REVZ 2P készülékek 6 kA megszakítóképességgel rendelkeznek.
Tekintse meg a kapcsolódó kiviteleket is: REVZ 1P kismegszakítók és REVZ 3P kismegszakítók.
