A szalagárnyékolású kisfeszültségű kábeleknél az árnyékolást fémszalag alkotja, amelyet a toldásnál és a végződtetésnél át kell hidalni, hogy a folytonossága ne szakadjon meg. A gyantás zsugorcsöves készletek ehhez adnak kész megoldást: helyreállítják az erek szigetelését, lezárják a köpenyt, és helyet hagynak a szalagárnyékolás átkötésének és földelésének.
A Tracon Electric kínálatában a 0,6/1 kV-os, négyerű szalagárnyékolású kábelekhez toldó kötéskészletek és végelzáró készletek egyaránt szerepelnek, a 4×6-4×25 mm2 keresztmetszettől a 4×150-4×240 mm2-es kivitelekig. A végelzáró készletek beltéri és kültéri változatban készülnek, így a szekrényben és a szabadtéren végződő kábelekhez is a megfelelő kivitel választható.
Válassza ki a feladatnak és a kábel keresztmetszetének megfelelő készletet, és rendelje meg kényelmesen az Elektrikstore webáruházból. A további megoldásokat a Tracon Electric kisfeszültségű végelzáró és végelzáró készlet kategóriában találja.
Miért a Tracon Electric szalagárnyékolású kötéskészletet válassza?
A fémszalagos árnyékolás a kábel megbontásakor sérülékeny: felvágás után a szalag éles, nehezen fogható, és a folytonossága csak tudatos átkötéssel tartható fenn. A készletek méretezett zsugorcsövei és gyantarétege úgy zárják körül a kötést, hogy az árnyékolás átkötése alatta elfér, a kész kötés pedig nedvesség ellen tömített marad.
Tipikus felhasználási területek
- Szalagárnyékolású tápkábelek toldása föld alatti nyomvonalon
- Kábelvégek végződtetése az elosztóban vagy az alelosztóban
- Kültéri szekrények és szabadtéri berendezések bekötése
- Zavarérzékeny ipari technológiák betáplálásának javítása
- Meglévő hálózat bővítése, szakaszcsere sérülés után
Hogyan válasszon készletet?

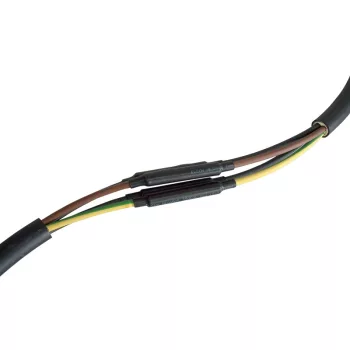

- Toldó kötéskészletek (ZSRSET-1DB, ZSRSET-2DB, ZSRSET-3DB) – gyantás, négyerű kábelhez: 4×6-4×25 mm2 (4×19/6 mm, l=150 mm + 1×51/16 mm, L=500 mm), 4×35-4×120 mm2 (4×30/8 mm, l=200 mm + 1×85/25 mm, L=1000 mm) és 4×150-4×240 mm2 (4×50/16 mm, l=300 mm + 1×130/36 mm, L=1000 mm)
- Beltéri végelzáró készletek (ZSVRS-1B2, ZSVRS-2B2, ZSVRS-3B2, ZSVRS-4B2) – 4×6-4×25, 4×35-4×50, 4×70-4×120 és 4×150-4×240 mm2 kábelhez

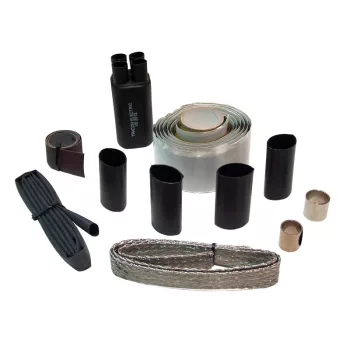

- Kültéri végelzáró készletek (ZSVRS-1K2, ZSVRS-2K2, ZSVRS-3K2, ZSVRS-4K2) – ugyanezekben a keresztmetszet-tartományokban, szabadtéri végződtetéshez
Gyakori kérdések
Melyik kábelhez való ez a készlet? A négyerű, 0,6/1 kV-os szalagárnyékolású kábelekhez; huzalárnyékolású kábelhez a másik készletcsalád tartozik.
Beltéri vagy kültéri kivitel kell? Szabadtéri, időjárásnak kitett végződtetéshez kültéri, zárt szekrényben és épületen belül beltéri változatot válasszon.
Mi lesz az árnyékoló szalaggal a kötésnél? A szalagot a szerelés során át kell hidalni és a földelési pontra kell kötni, hogy az árnyékolás folytonos maradjon.
Huzalárnyékolású kábelhez a Tracon Electric kötéskészlet huzalárnyékolású kábelhez, egyszerű kábelvég-lezáráshoz a Tracon Electric végelzáró sapka kategóriát ajánljuk.
