A huzalárnyékolású kisfeszültségű kábelek toldásához és végződtetéséhez olyan készlet szükséges, amely a fázisvezetők szigetelése mellett az árnyékoló huzalok folytonosságáról is gondoskodik. A gyantás zsugorcsöves készletek egyszerre állítják helyre az erek szigetelését és a köpeny zárását, az árnyékolás pedig a szerelés során átköthető és földelhető marad.
A Tracon Electric kínálatában a 0,6/1 kV-os, négyerű huzalárnyékolású kábelekhez toldó kötéskészletek és végelzáró készletek egyaránt szerepelnek, a 4×6-4×25 mm2 keresztmetszettől a 4×150-4×240 mm2-es kivitelekig. A végelzáró készletek beltéri és kültéri változatban készülnek, így a szekrényben végződő és a szabadtéri, UV-terhelésnek kitett kábelvégek is a helyzetnek megfelelő megoldással zárhatók le.
Válassza ki a feladatnak és a kábel keresztmetszetének megfelelő készletet, és rendelje meg kényelmesen az Elektrikstore webáruházból. A további megoldásokat a Tracon Electric kisfeszültségű végelzáró és végelzáró készlet kategóriában találja.
Miért a Tracon Electric huzalárnyékolású kötéskészletet válassza?
Az árnyékolt kábeleknél a kötés két feladatot old meg egyszerre: helyre kell állítani az erek és a köpeny szigetelését, és biztosítani kell az árnyékolás villamos folytonosságát. Ha az árnyékoló huzalok megszakadnak vagy nem kerülnek vissza a földelési útba, a zavarvédelem elveszik, és a hibaáramok útja is bizonytalanná válik. A készletek éppen ehhez a kettős feladathoz vannak összeállítva.
Tipikus felhasználási területek
- Föld alatti, huzalárnyékolású tápkábelek toldása és javítása
- Kábelvégek végződtetése az elosztóban vagy az alelosztóban
- Szabadtéri szekrények és oszlopok kábelvégeinek lezárása
- Ipari betáplálások bővítése, nyomvonal meghosszabbítása
- Sérült kábelszakasz cseréje meglévő hálózaton
Hogyan válasszon készletet?

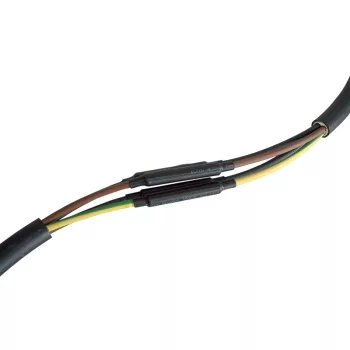

- Toldó kötéskészletek (ZSRSET-1DA, ZSRSET-2DA, ZSRSET-3DA) – gyantás, négyerű kábelhez: 4×6-4×25 mm2 (4×19/6 mm, l=150 mm + 1×51/16 mm, L=500 mm), 4×35-4×120 mm2 (4×30/8 mm, l=200 mm + 1×85/25 mm, L=1000 mm) és 4×150-4×240 mm2 (4×50/16 mm, l=300 mm + 1×130/36 mm, L=1000 mm)

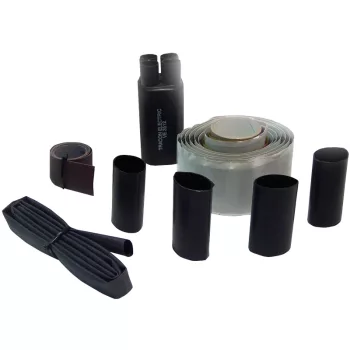

- Beltéri végelzáró készletek (ZSVRS-1B1, ZSVRS-2B1, ZSVRS-3B1, ZSVRS-4B1) – 4×6-4×25, 4×35-4×50, 4×70-4×120 és 4×150-4×240 mm2 kábelhez
- Kültéri végelzáró készletek (ZSVRS-1K1, ZSVRS-2K1, ZSVRS-3K1, ZSVRS-4K1) – ugyanezekben a keresztmetszet-tartományokban, szabadtéri végződtetéshez
Gyakori kérdések
Mi a különbség a kötéskészlet és a végelzáró készlet között? A kötéskészlet két kábelvég toldására szolgál, a végelzáró készlet pedig a kábel szabadon maradó végének lezárására.
Mikor kell kültéri kivitelt választani? Ha a kábelvég szabadtéren, közvetlen időjárási és UV-terhelésnek kitett helyen végződik; zárt szekrényben és épületen belül a beltéri változat is megfelel.
Mi történik az árnyékoló huzalokkal? A szerelés során össze kell fogni és a földelési pontra kell kötni őket, hogy az árnyékolás folytonossága a kötés után is megmaradjon.
Szalagárnyékolású kábelhez a Tracon Electric kötéskészlet szalagárnyékolású kábelhez, árnyékolatlan öteres kábelhez a Tracon Electric ötágú végelzáró kategóriát ajánljuk.
