Tracon Electric csapos soroló sínek: gyors bekötés csap (pin) csatlakozással
A Tracon Electric csapos soroló sínek a moduláris készülékek – például kismegszakítók – azonos pólusainak gyors, vezetékmentes összekötésére szolgálnak. A csapos (pin) kialakítás lényege, hogy a sín fogai csap formájúak, és a készülék csatlakozási pontjába illeszkednek be. Így egyetlen sínnel megtáplálható az egymás mellé sorolt készülékek teljes sora, ami gyorsabb szerelést, kevesebb csatlakozási pontot és áttekinthetőbb elosztót eredményez. A csapos kivitel azoknál a készülékeknél előnyös, amelyek a csap befogadására kialakított kapoccsal rendelkeznek.
A választék 1P, 2P, 3P és 4P, valamint fázis-null (1P+N) kivitelben érhető el, max. 63 A terhelhetőséggel, sőt a nagyobb terhelésekhez 100 A és 125 A kivitel is rendelkezésre áll, 230/400 V AC hálózathoz. A sínek több hosszúságban (56, 54, 36 és 12 modulos) kaphatók, és külön nullsín, valamint színkódolt változatok is megtalálhatók a fázis és a null egyértelmű megkülönböztetéséhez. A megfelelő sín kiválasztását a sorba kötött készülékek pólusszáma, terhelhetősége és a megtáplálandó modulok száma határozza meg.
A csapos soroló sín a Tracon Electric soroló sínek családjába tartozik, és leggyakrabban a Tracon Electric EVO kismegszakítók sorának megtáplálására használják. Válassza a Tracon Electric magyar gyökerű minőségét az Elektrikstore-nál.

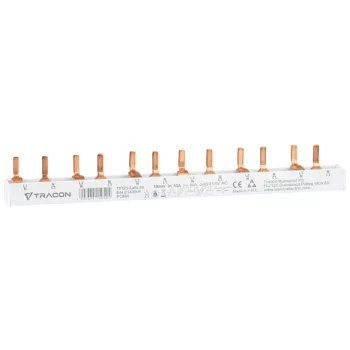

Tracon TFSS-LXN-36 Soroló sín, csapos kivitelű max.63A, 230/400VAC, 4P, 36mod, 640mm, L1-N,L2-N,L3-N
Miért válassza a Tracon Electric csapos soroló síneket?
A csapos soroló sín a moduláris elosztó bekötésének gyors és rendezett megoldása. Ahelyett, hogy az egymás mellé sorolt készülékeket egyenként, vezetékkel kötné össze, a csapos sín egyetlen elemmel megtáplálja az egész sort. A csap (pin) formájú végek a készülékek csatlakozási pontjába illeszkednek, így a bekötés gyors és biztos. A választék a 63 A-es alapkivitelek mellett nagyobb terhelhetőségű, valamint nullsín és színkódolt változatokat is tartalmaz, így szinte minden bekötési feladathoz megtalálható a megfelelő sín.
Mit jelent a csapos (pin) kivitel?
A csapos soroló sín csatlakozóvégei csap (pin) formájúak, és a moduláris készülék erre kialakított csatlakozási pontjába illeszkednek be. A csap a kapocsba helyezve, a csavar meghúzásával rögzül és érintkezik a készülék pólusával. Ez a megoldás azoknál a készülékeknél előnyös, amelyek a csap befogadására alkalmas kapocskialakítással készülnek, és gyors, biztos csatlakozást tesz lehetővé.
Hány pólusú sínt válasszon?
A pólusszám a sorba kötött készülékek és a megtáplálandó fázisok számához igazodik:

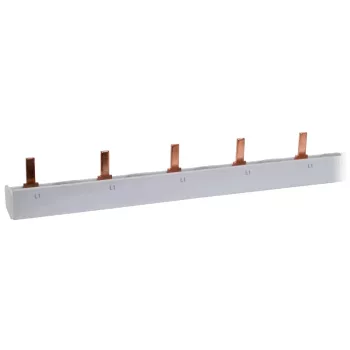

- 1P – egyetlen fázis szétosztására, egyfázisú leágazások sorához.

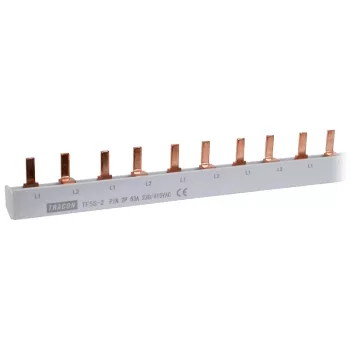

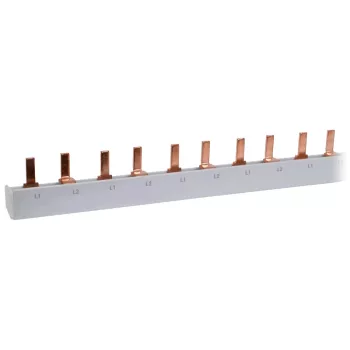

- 2P – fázis és null együttes szétosztására.
- 3P – három fázis szétosztására, háromfázisú elosztóban.

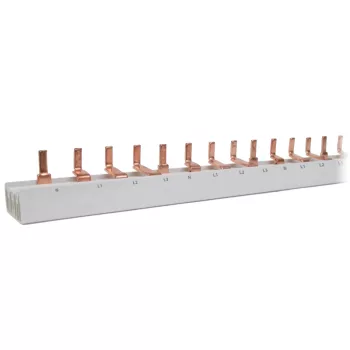

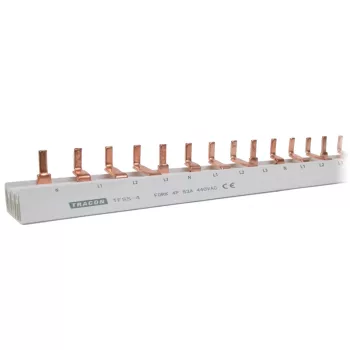

- 4P – három fázis és null együttes szétosztására.

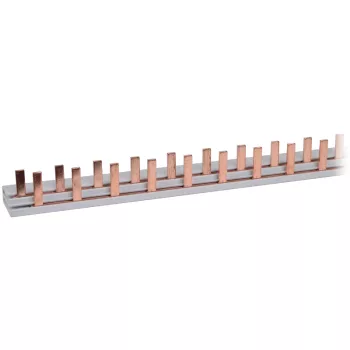

- 1P+N – fázis és null külön, egyfázisú leágazásokhoz.
Milyen terhelhetőséget válasszon?

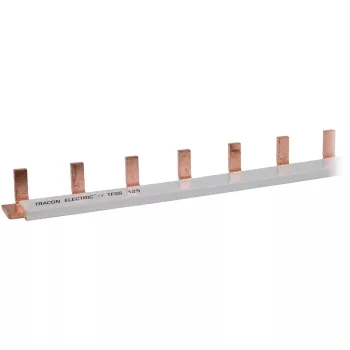

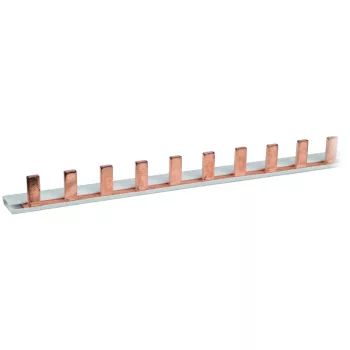

Az alapkivitelek max. 63 A terhelhetőségűek, ami a tipikus lakossági és kereskedelmi elosztókhoz elegendő. A nagyobb terhelésű körökhöz 100 A és 125 A kivitel is rendelkezésre áll, amelyek a nagyobb betáplálású vagy nagyobb áramú leágazásokat tartalmazó elosztókhoz illeszkednek. A megfelelő érték a megtáplálandó kör áramfelvételétől függ.
Mire valók a nullsín és a színkódolt változatok?

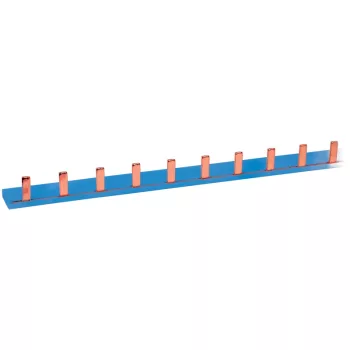

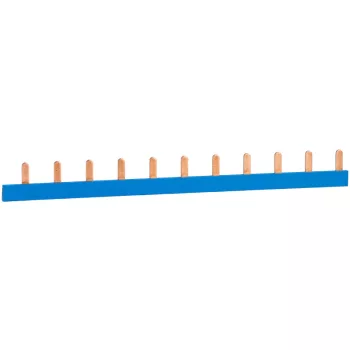

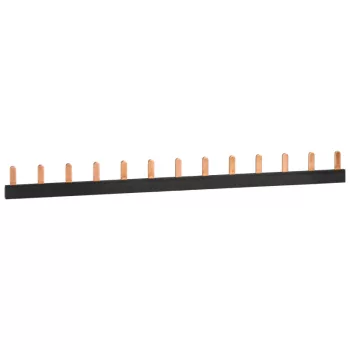

A választékban külön nullsín (kék színű) is megtalálható, amely kifejezetten a nullvezető szétosztására szolgál, és a szín egyértelművé teszi a funkcióját. Emellett fekete és kék színkódolt változatok is rendelkezésre állnak, amelyek a fázis és a null megkülönböztetését segítik az áttekinthető, szabványos bekötés érdekében. A fázis-null (L1-N, L2-N, L3-N) elrendezésű kivitel pedig a kiegyensúlyozott egyfázisú megtápláláshoz való.
Milyen hosszúságot válasszon?

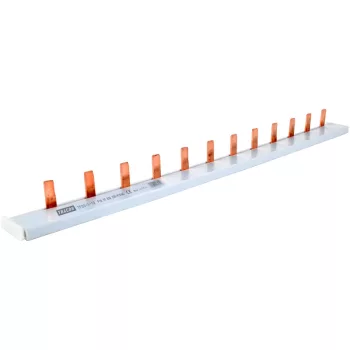

A sín hossza a megtáplálandó modulok számához igazodik. A teljes, 56 vagy 54 modulos (1 m) kivitel a nagyobb elosztókhoz való, és igény szerint vágható. A 36 modulos (640 mm) és a 12 modulos (215–220 mm) változatok a kisebb, előre meghatározott sorokhoz illeszkednek. A megfelelő hosszúság a sorba kötött készülékek számától függ.
Tipikus felhasználási területek
- Kismegszakítók sorának gyors, azonos fázisú megtáplálása
- Csap-csatlakozású moduláris készülékek vezetékmentes összekötése
- Egy- és háromfázisú, valamint fázis-null szétosztás moduláris elosztókban
- Nullvezető szétosztása külön, színkódolt nullsínnel
- Nagyobb áramú, 100–125 A-es körök megtáplálása
- Áttekinthető, szabványos bekötés a fázis és a null megkülönböztetésével
A teljes kínálat pólusszám, terhelhetőség és hosszúság szerint

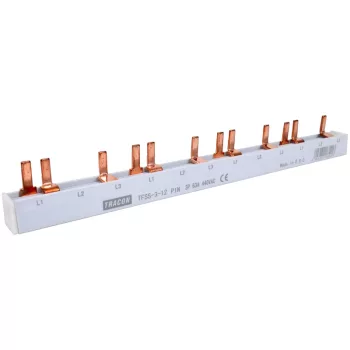

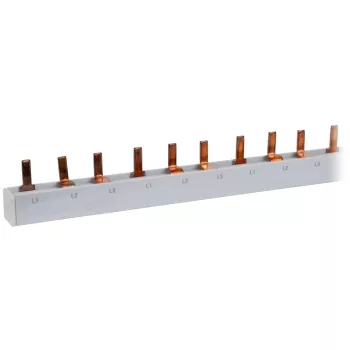

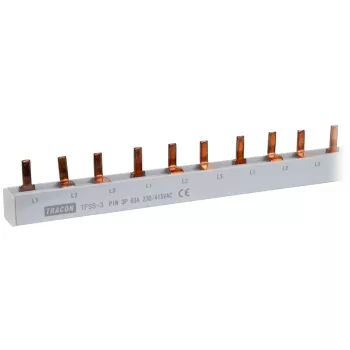

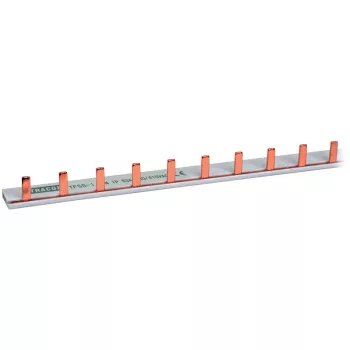

A sorozat 1P, 2P, 3P, 4P és 1P+N kivitelben, 63, 100 és 125 A terhelhetőséggel, valamint 56, 54, 36 és 12 modulos hosszúságban érhető el – például a teljes hosszúságú TFSS-1 (1P, 56 modul) vagy a rövidebb TFSS-3-12 (3P, 12 modul). A nullsín (TFSS-N), a fázis-null elrendezésű TFSS-LXN-36 és a színkódolt változatok a speciális bekötési feladatokhoz illeszkednek. Minden kivitel 230/400 V AC hálózathoz való.
Hogyan illeszkedik a teljes rendszerbe?
A csapos soroló sín a Tracon Electric soroló sínek családjának része, és a bekötés eszközeként a védelmi készülékeket köti össze a betáplálással. Leggyakrabban a Tracon Electric EVO kismegszakítók sorának megtáplálására használják. A biztonságos kialakításhoz a sín szabad végeit lezáró és szigetelő kiegészítők ajánlottak.
Gyakori kérdések
Mi a különbség a csapos és a villás sín között? A különbség a csatlakozás kialakításában van: a csapos sín csap (pin) formájú véggel a készülék kapcsába illeszkedik be, a villás sín pedig villa alakú véggel a csavaros kapocs alá csúszik. A választást a megtáplálandó készülékek csatlakozási típusa határozza meg.
Mikor kell nullsínt használni? Akkor, ha a nullvezetőt is rendezetten, a fázistól elkülönítve kell szétosztani. A kék színű nullsín egyértelművé teszi a funkciót, és segíti a szabványos, áttekinthető bekötést.
Vágható a teljes hosszúságú sín? Igen, a teljes, 56 vagy 54 modulos sín a szükséges hosszra vágható, így pontosan a sorba kötött készülékek számához igazítható. A vágott végeket célszerű lezáró kiegészítővel ellátni.
Az elosztó helyes kialakításáról a villanyszerelési tanácsok építkezés előtt oldalon olvashat bővebben az Elektrikstore-nál.
