A Tracon beépíthető csatlakozóaljzatok ott nyújtanak gazdaságos és professzionális megoldást, ahol egy panelbe, gépházba, ipari berendezésbe vagy mobil elosztószekrénybe kell háztartási szabványú dugaljat süllyeszteni. A kerek (kör alakú) kialakítás egyetlen szabványos furat kifúrásával gyorsan beépíthető, a robusztus szerkezet és a megerősített érintkezők a legszigorúbb ipari használathoz is alkalmasak. Tipikus felhasználása: műhelyek munkapadjai, mobil generátorok kimenetei, akkumulátortöltő-állomások, vendéglátóipari berendezések és minden olyan eszköz, ahol diszkrét, mégis erős Schuko vagy French aljzatra van szükség.
A kínálatban négy változat érhető el – mind 16A 250V 2P+E kivitelben, kerek formával: két oldalsó védőérintkezős (Schuko) IP44 változat (TICS-105S, TICS-105SG), egy oldalsó védőérintkezős (Schuko) IP67 változat (TICS-105S67) a tartós nedvességnek kitett pontokhoz, valamint egy csapos védőérintkezős (French) IP44 változat (TICS-105SF). Mindegyik panelba szerelhető a hátulról csatlakoztatható vezetékvégekkel.
Megbízható Tracon Electric minőség, kedvező darabáron, raktárkészletről – rendelje meg a feladatához szükséges mennyiséget az Elektrikstore-tól, gyors kiszállítással. Falra vagy hosszabbító kábelre szerelhető Schuko és French változatokért lásd a Tracon gumi csatlakozók kínálatát.
Miért a Tracon beépíthető csatlakozóaljzatot válassza?
A beépíthető (panelaljzat) csatlakozó az ipari és professzionális elektronikai szerelés diszkrét, tartós megoldása: lehetővé teszi, hogy egy szerkezet vagy berendezés előlapján szabványos Schuko vagy French dugaszolóaljzat jelenjen meg, mégpedig úgy, hogy a teljes elektromos szerelés a panel mögött, védett módon helyezkedik el. A Tracon TICS-105 sorozat ezt kompakt, kerek házzal és 16A 250V 2P+E terhelhetőséggel kínálja, így nemcsak ipari, hanem professzionális háztartási alkalmazásokhoz is alkalmas.
Tipikus felhasználási területek
- Mobil generátorok és áramfejlesztők kimenetei – ahol a panelra szerelt aljzat tartós használatra készül.
- Egyedi gyártású elosztószekrények – ahol szabványos dugaljakat kell elhelyezni a szekrény előlapján.
- Ipari munkapadok és gépházak – munkaeszközök, akkumulátortöltők, mérőberendezések csatlakoztatási pontjai.
- Vendéglátóipari berendezések – pultok, mozgatható konyhai egységek dugaljainak kialakításához.
- Mobil elosztók, lakókocsik, hajók – ahol az aljzat a fal/panel részévé válik.
- Töltőállomások, EV charging berendezések – kiegészítő Schuko aljzatként a kisebb fogyasztók (akkumulátortöltő, világítás) csatlakoztatásához.
Mit jelent a „beépíthető" és „kerek" kivitel?
A „beépíthető" (más néven panel-mount) csatlakozóaljzatot egy szerkezet vagy panel kivágott furatába kell szerelni, és hátulról csatlakoztatni a vezetékeket. A „kerek" forma azt jelenti, hogy egyetlen kör alakú furat kialakítása elegendő a beépítéshez – ez gyorsabb és egyszerűbb, mint a négyszögletes panelaljzatok, és tisztább esztétikai eredményt ad. A kerek aljzatok különösen elterjedtek mobil áramfejlesztőkön és ipari berendezéseken.
Mit jelent az „oldalsó" és „csapos" védőérintkező?
Ez a megkülönböztetés a földelés módjára utal, és egyúttal az aljzat típusát is meghatározza:
- Oldalsó védőérintkezős (Schuko, német DE rendszer): a dugó oldalán futó fémcsíkok érintkeznek az aljzat oldalsó fémérintkezőivel. Ez Magyarországon és Németországban használt szabványos rendszer – a legtöbb magyar háztartási dugó ehhez illik.
- Csapos védőérintkezős (French, francia FR/BE rendszer): az aljzat közepén előre álló fémcsap (földelőszeg) található, amelynek a dugó középső furatába kell illeszkednie. Franciaországban, Belgiumban és Lengyelországban használt elsősorban – de néhány importált eszköz is ezt használja.
A teljes kínálat – mindössze 4 modell, jól megválasztható

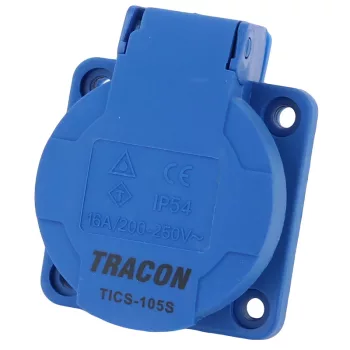

- TICS-105S – Schuko (oldalsó védőérintkezős) panelaljzat, IP44: a legalapvetőbb választás. 16A 250V 2P+E, kerek kialakítás. Általános beltéri és fedett kültéri felhasználáshoz – pl. munkapadok, irodai gépházak, kisebb mobil eszközök.

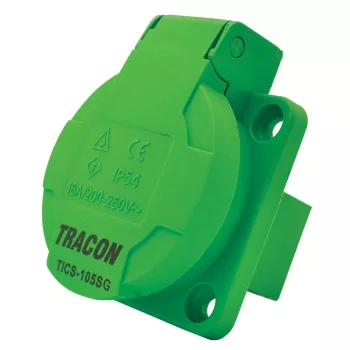

- TICS-105SG – Schuko (oldalsó védőérintkezős) panelaljzat, IP44: a TICS-105S testvérmodellje, szintén Schuko IP44 kerek kivitelben. A pontos technikai eltérésekért javasoljuk a gyári adatlapot megnézni – a választás jellemzően a választott rögzítési vagy bekötési mód alapján történik.

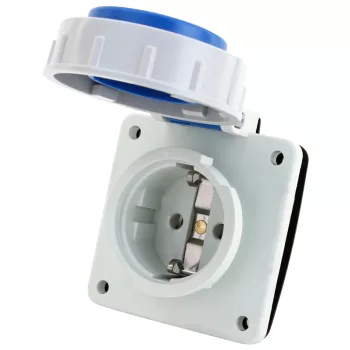

- TICS-105S67 – Schuko panelaljzat, IP67 kivitel: a kínálat egyetlen IP67 modellje. Ott válassza, ahol a panel közvetlenül időjárás-, víz- vagy mosási hatásnak van kitéve – pl. autómosó, kültéri töltőállomás, hajózási alkalmazás, mezőgazdasági pajta nedves szakasza. A magasabb védettségi szint indokolttá teszi a választást a tartós kültéri felhasználáshoz.

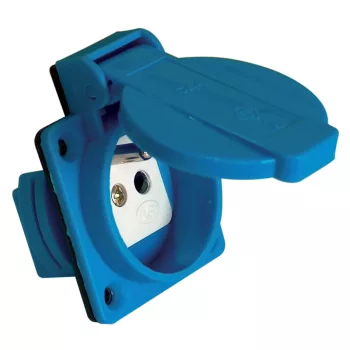

- TICS-105SF – French (csapos védőérintkezős) panelaljzat, IP44: francia szabványú dugókhoz tervezve – válassza, ha kifejezetten francia berendezést kell ellátni, vagy ha a végfelhasználói piacon ez a szabvány érvényes (pl. Franciaországba exportált berendezés).
Gyakori kérdések
Mi a különbség a TICS-105S és a TICS-105SG között?
Mindkét modell Schuko (oldalsó védőérintkezős) IP44 kerek panelaljzat, 16A 250V 2P+E specifikációval. A pontos műszaki eltéréseket (pl. érintkező-kialakítás, bekötési mód, méretek) a két termék gyári adatlapja adja meg. Ha kérdéses a választás, javasoljuk, hogy egyeztessen velünk vagy nézze meg mindkét termék részletes leírását.
IP44 vagy IP67 – melyiket válasszam?
Az IP44 védettség fröccsenő víz ellen véd, így általános beltéri vagy fedett kültéri felhasználáshoz elegendő. Az IP67 (TICS-105S67) ezen jelentősen túlmutat: 1 m mélységű időleges vízbemerülésig is védett, így kifejezetten kültéri, mosási vagy fokozottan nedves környezetbe ajánlott. Ha kétséges, az IP67 mindig „biztonságosabb" választás.
Mekkora panelfurat szükséges a beépítéshez?
A kerek panelaljzatokhoz egy szabványos méretű kör alakú furat kifúrása szükséges – a pontos átmérőt minden termék gyári adatlapja megadja. Általános szabály, hogy a panel vastagsága ne haladja meg a termék specifikációjában megadott maximumot, mert az érintkezőelemek hozzáférhetősége másképp nem biztosított.
Schuko vs. French – mit válasszak Magyarországon?
Magyarországon a Schuko (oldalsó védőérintkezős) a szabványos háztartási rendszer, így ha az aljzatba magyar dugókat fognak csatlakoztatni, akkor a Schuko változat (TICS-105S vagy TICS-105SG) a megfelelő. A French (csapos) változat akkor szükséges, ha kifejezetten francia, belga, lengyel piac számára gyártanak vagy szerelnek berendezést.
Ha kérdése van a megfelelő típus, a beépítési méret vagy a védettségi szint kiválasztásával kapcsolatban, vegye fel velünk a kapcsolatot – szakértő csapatunk segít megtalálni a feladatához leginkább illő Tracon panelaljzatot, és tanácsot ad a megfelelő bekötési és telepítési kérdésekben. Ipari CEE szabványú csatlakozókért tekintse meg a Tracon 16A ipari csatlakozók kínálatát is.
