Schneider Electric MIP82112 Mini Pragma Kiselosztó hátlap, 12 modul, 1 sor, ajtó nélkül, süllyesztett, PEN sínnel

Schneider Electric Resi9 MP MIP82112 kiselosztó hátlap – süllyesztett, 1x12 modul

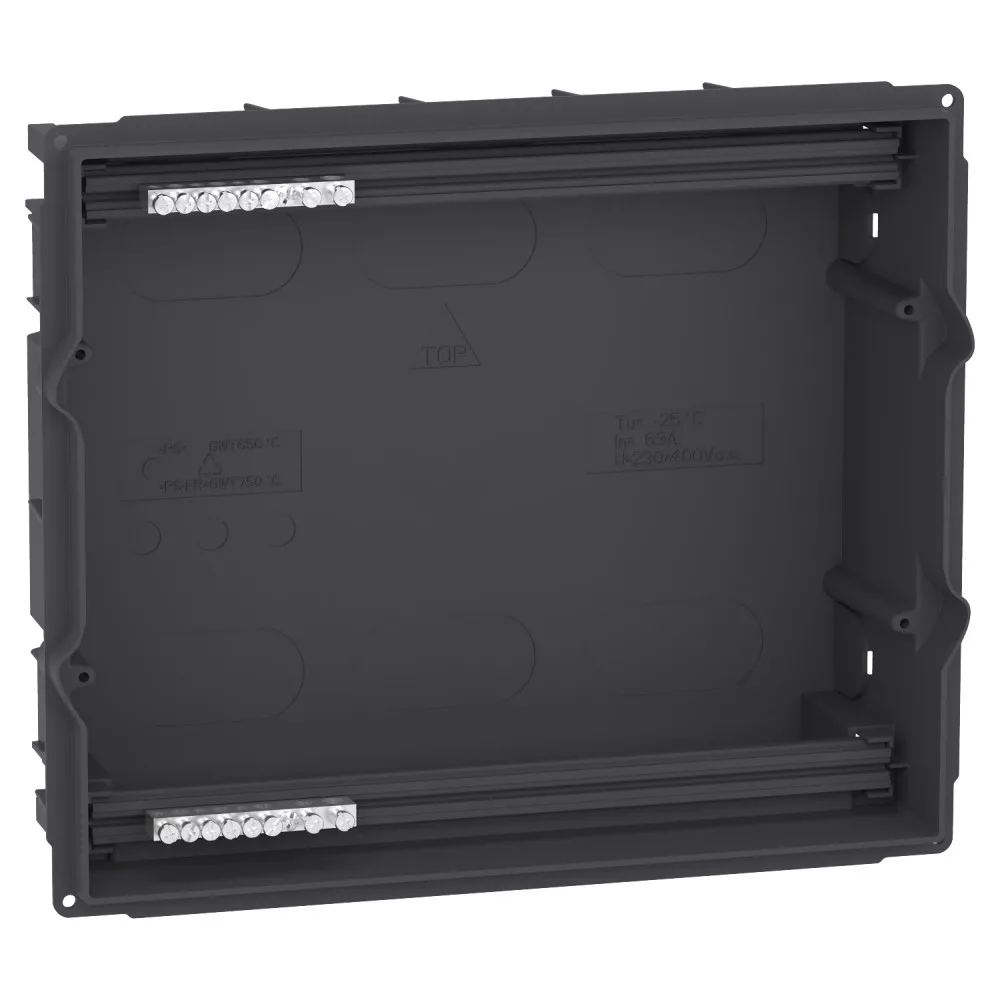

A Resi9 MP (Mini Pragma) MIP82112 a falba süllyesztett kiselosztó alapszerkezete: a hátsó doboz a 35 mm-es sínnel és a gyárilag beépített föld/nulla csatlakozóblokkal. Ajtó és előlap nélkül kerül forgalomba, így a kivitelezés első fázisában, a falazáskor beépíthető, a látszó elemek pedig később kerülnek fel.

A hátlapba 12 db 18 mm-es moduláris készülék szerelhető 1x12 elrendezésben. A föld/nulla csatlakozóblokk 1 föld és 1 nulla sorkapocs mellett 8-8 kimenetet biztosít csavaros-szorítós kapcsokkal, 1 x 16 mm², 4 x 10 mm², 3 x 6 mm² kivezetéssel. A kábelbevezetés előre vágott lyukak révén megoldott. A doboz technikai műanyagból készül, tűzállósági képessége 650 °C, ütésállósága IK07. A szükséges falnyílás 228 × 270 × 80 mm (magasság × szélesség × mélység), a doboz teljes mélysége 98 mm.

Fő műszaki jellemzők

• Gyártói cikkszám: MIP82112
• Termékcsalád: Resi9 (Resi9 MP / Mini Pragma)
• Termék típusa: kiselosztó hátlap (alapszerkezet)
• Tartozék kategória: szekrény tartozék
• Kompatibilitás: Resi9 MP süllyesztett kiselosztók
• Szerelés módja: süllyesztett
• Sorok száma: 1 sor
• Modulok száma soronként: 12 db
• Modulok teljes száma: 12 db 18 mm-es modul
• Csatlakozóblokk funkció: föld / nulla
• Sorkapocs kimenetek: 1 föld és 1 nulla sorkapocs mellett 8-8 kimenet
• Csatlakozás: csavaros-szorítós kapcsok
• Elosztóblokk kivezetések: 1 x 16 mm², 4 x 10 mm², 3 x 6 mm²
• Kábelbevezetés: előre vágott lyukak
• Névleges áram (In): 63 A
• Szükséges falnyílás (magasság × szélesség × mélység): 228 × 270 × 80 mm
• Teljes mélység: 98 mm
• Tömeg: kb. 0,415 kg
• Anyag: hátsó rész: technikai műanyag
• Tűzállóság: 650 °C (hátsó rész)
• Ütésállóság: IK07
• Üzemi hőmérséklet: -25…60 °C
• Szabványok: IEC 60670-1, IEC 60670-24, EN 50102, IEC 60695-2-11

Tipikus felhasználási területek

• Süllyesztett kiselosztó alapszerkezetének beépítése falazáskor
• Új építésű lakások és családi házak elektromos elosztójának előkészítése
• Kivitelezés fázisokra bontása: doboz korábban, ajtó és előlap később
• Meglévő Resi9 MP süllyesztett elosztó felújítása, alapszerkezet cseréje

Kapcsolódó termékek

• Resi9 MP MIP22112 – teli ajtó, süllyesztett, 1x12 modul
• Resi9 MP MIP22112S – füstszínű átlátszó ajtó, süllyesztett, 1x12 modul
• Resi9 MP MIP22112T – tejüveg hatású átlátszó ajtó, süllyesztett, 1x12 modul
• Resi9 MP MIP99039 – PEN gyűjtősín, 16 furat

Gyakori kérdések

Mit tartalmaz az MIP82112 kiselosztó hátlap?

A falba süllyesztett hátsó dobozt a 35 mm-es sínnel és a gyárilag beépített föld/nulla csatlakozóblokkal. Ajtó és előlap nem tartozik hozzá.

Hány modul fér el benne?

Összesen 12 db 18 mm-es moduláris készülék, 1x12 elrendezésben (1 sorban 12 modul).

Mekkora falnyílás szükséges hozzá?

A szükséges falnyílás 228 × 270 × 80 mm (magasság × szélesség × mélység), a doboz teljes mélysége 98 mm.

Hány kimenete van a föld- és nullasorkapocsnak?

1 föld és 1 nulla sorkapocs mellett 8-8 kimenet, 1 x 16 mm², 4 x 10 mm², 3 x 6 mm² kivezetéssel, csavaros-szorítós kapcsokkal.

Milyen ajtó és előlap illik hozzá?

A Resi9 MP süllyesztett kiselosztó-család 1x12 modulos kivitelének ajtaja és előlapja, teli, tejüveg hatású átlátszó vagy füstszínű változatban.

Mekkora a névleges árama?

A hátlap névleges árama 63 A, üzemi hőmérséklet-tartománya -25…60 °C.
