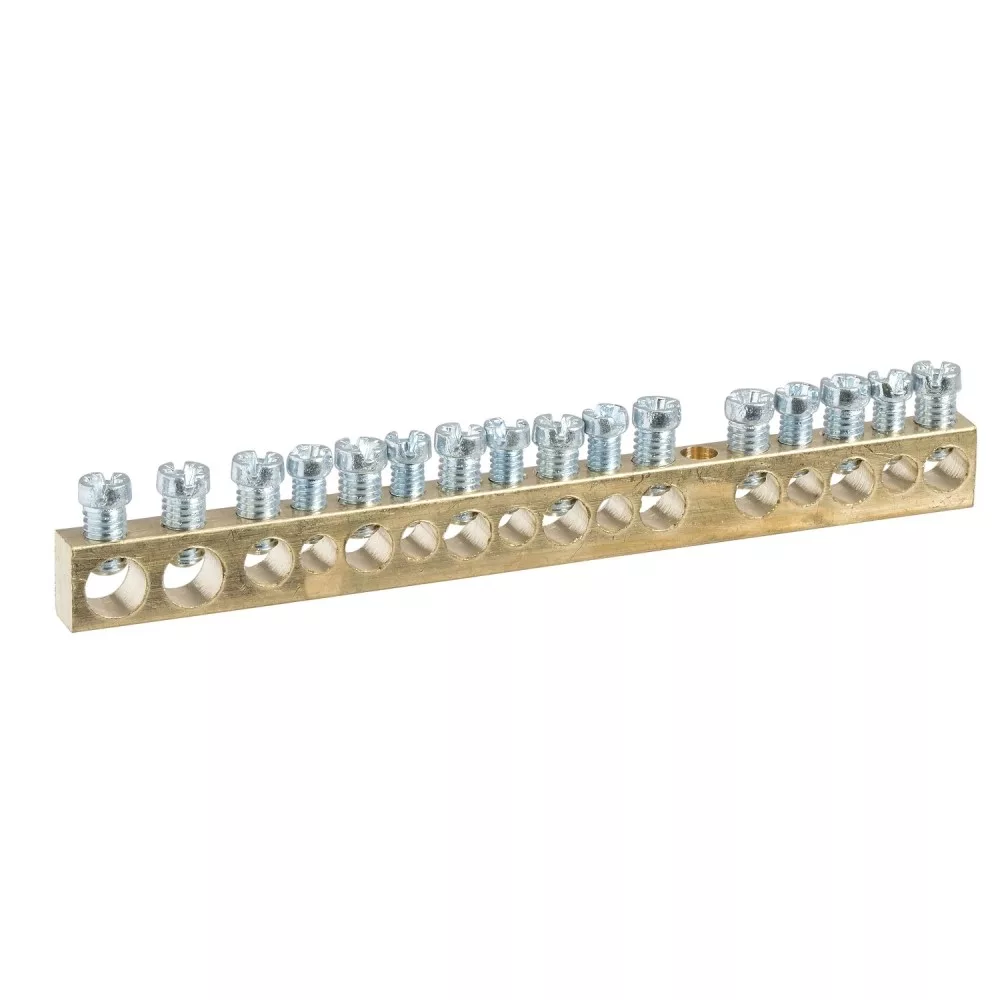

Schneider MIP99039 MINI PRAGMA PEN gyűjtősín, 16 lyuk (2x16 mm2 + 8x10 mm2 + 6x6mm2)

Schneider Electric Resi9 MP MIP99039 pen gyűjtősín, 16 furat

Az MIP99039 PEN gyűjtősín a Resi9 MP kiselosztók bővítésére szolgáló sorkapcsos csatlakozó, amely a védővezető (PE) vagy a nulla (N) vezetők rendezett elosztását teszi lehetővé. Összesen 16 kimenetet biztosít csavaros-szorítós kapcsokkal, így több soros, nagyobb elosztókhoz is elegendő kapacitást ad.

A kivezetések 2 x 16 mm², 8 x 10 mm² és 6 x 6 mm² keresztmetszet-kombinációt fogadnak, így a betápláló és a leágazó vezetők egyaránt biztonságosan beköthetők. A gyűjtősín a Resi9 MP falon kívüli és süllyesztett kiselosztókban egyaránt használható.

Fő műszaki jellemzők

• Gyártói cikkszám: MIP99039
• Termékcsalád: Resi9 (Resi9 MP)
• Termék típusa: PEN gyűjtősín (sorkapcsos csatlakozó)
• Tartozék kategória: csatlakozó tartozék
• Kompatibilitás: Resi9 MP kiselosztók
• Csatlakozóblokk funkció: föld vagy nulla
• Kimenetek száma: 1 föld mellett 16 kimenet
• Kivezetések: 2 x 16 mm², 8 x 10 mm², 6 x 6 mm²
• Csatlakozás: csavaros-szorítós kapcsok
• Szerelési mód: süllyesztett és falon kívüli szekrényhez egyaránt
• Tömeg: kb. 0,057 kg

Tipikus felhasználási területek

• Föld (PE) vagy nulla (N) vezetők elosztása több soros Resi9 MP kiselosztóban
• 12, 18, 24 és 36 modulos elosztók sorkapocs-kapacitásának bővítése
• Sok áramkörös lakossági és kisipari elosztók szerelése
• Meglévő elosztó bővítése új leágazásokkal

Kapcsolódó termékek

• Resi9 MP MIP99037 – PEN gyűjtősín, 4 furat
• Resi9 MP MIP12212 – teli ajtó, falon kívüli, 2x12 modul
• Resi9 MP MIP22212 – teli ajtó, süllyesztett, 2x12 modul

Gyakori kérdések

Mire használható az MIP99039 gyűjtősín?

A föld (PE) vagy a nulla (N) vezetők rendezett elosztására szolgál a Resi9 MP kiselosztókban.

Hány kimenete van?

Összesen 16 kimenettel rendelkezik, 1 föld sorkapocs mellett.

Milyen keresztmetszetű vezetők köthetők be?

A kivezetések 2 x 16 mm², 8 x 10 mm² és 6 x 6 mm² kombinációt fogadnak.

Milyen a bekötés módja?

Csavaros-szorítós kapcsokkal, amelyek merev és sodrott vezetőkhöz egyaránt alkalmasak.

Mekkora elosztóhoz ajánlott?

Elsősorban a nagyobb, több soros Resi9 MP kiselosztókhoz, ahol sok leágazás készül.

Van kisebb kivitele is?

Igen, az MIP99037 PEN gyűjtősín 4 furattal, kisebb elosztókhoz készült.
