Schneider Electric PrismaSeT XS LVSXQ418 falon kívüli elosztó - 72 modul - 4 sor, teli ajtóval IP40, PE+N sínnel - Méretek : 750x426x125mm - max 125A

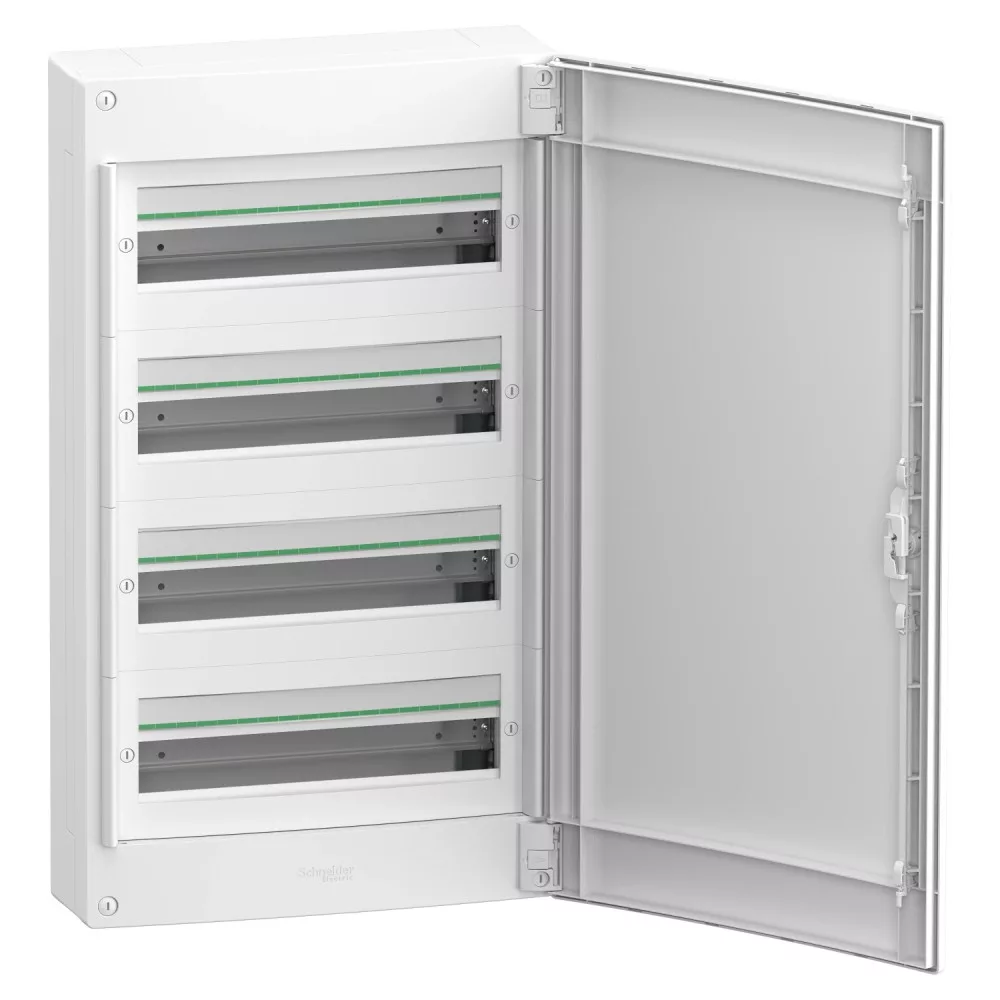

Schneider Electric PrismaSeT XS LVSXQ418 elosztószekrény – falon kívüli, teli ajtó, 4x18 modul

A PrismaSeT XS LVSXQ418 a Schneider Electric moduláris elosztószekrénye lakossági és kis épületekben megvalósuló villamos elosztáshoz. A szekrénybe 72 db 18 mm-es moduláris készülék szerelhető 4x18 elrendezésben, szimmetrikus DIN-sínre, így kismegszakítók, áram-védőkapcsolók, kombinált áram-védőkapcsolók és túlfeszültség-levezetők egyaránt beépíthetők. Névleges árama 125 A, névleges szigetelési feszültsége 400 V, teljesítmény-disszipációja 64 W.

A kivitel falon kívüli szerelésre készült, teli ajtóval, amely jobb és bal oldali nyitásra is szerelhető. Gyárilag beépített PEN sorkapcsokkal érkezik: 1 föld sorkapocs 44 kimenettel (2 x (11 x 16 mm² + 11 x 10 mm²)) és 1 nulla sorkapocs 40 kimenettel (8 x (16 mm² + 10 mm²) + 3 x 4 x (16 mm² + 10 mm²)). A kábelbevezetés kábel vagy cső, kivágott lemezek, csatorna, eltávolítható fedél révén oldható meg. A ház és az előlap technikai műanyagból készül, fehér (RAL 9003) színben; védettsége IP40 zárt ajtó mellett, ütésállósága IK09 zárt ajtó mellett, elektromos szigetelési osztálya II. Külső mérete 750 × 426 × 151 mm (magasság × szélesség × mélység), belső mélysége 135 mm, tömege 5,7 kg.

Fő műszaki jellemzők

• Gyártói cikkszám: LVSXQ418
• Termékcsalád: PrismaSeT XS
• Termék típusa: elosztószekrény
• Szerelés módja: falon kívüli
• Sorok száma: 4 sor
• Modulok száma soronként: 18 db
• Modulok teljes száma: 72 db 18 mm-es modul
• Ajtó típusa: teli
• Ajtó nyitási oldala: jobb vagy bal
• Sín típusa: szimmetrikus DIN-sín
• Előlap típusa: moduláris
• Szerelőlemez: szerelőlemez nélkül
• Névleges áram (In): 125 A
• Névleges szigetelési feszültség (Ui): 400 V
• Teljesítmény-disszipáció: 64 W
• Föld sorkapcsok: 1 db, 44 kimenettel
• Nulla sorkapcsok: 1 db, 40 kimenettel
• Elosztóblokk kivezetések (föld): 2 x (11 x 16 mm² + 11 x 10 mm²)
• Elosztóblokk kivezetések (nulla): 8 x (16 mm² + 10 mm²) + 3 x 4 x (16 mm² + 10 mm²)
• Csatlakozás típusa: Csavaros csatlakozók (föld) , 22 x 16 mm²; Csavaros csatlakozók (föld) , 22 x 10 mm²; Csavaros csatlakozók (nulla) , 20 x 16 mm²; Csavaros csatlakozók (nulla) , 20 x 10 mm²
• Kábelbevezetés: kábel vagy cső, kivágott lemezek, csatorna, eltávolítható fedél
• Zárhatóság: biztonsági kulcs opcióval
• Külső méret (magasság × szélesség × mélység): 750 × 426 × 151 mm
• Belső mélység: 135 mm
• Tömeg: 5,7 kg
• Tartozékok: 4 db azonosító címke, 4 db címkevédő, 2 db sorkapocs, 1 db üres fedlap csík, 1 db ajtó, 4 db DIN sín, 1 db hátsó fedlap
• Anyag: Hátsó rész: technikai műanyag; Szekrény: technikai műanyag; előlap: technikai műanyag; Ajtó: technikai műanyag
• Szín: szekrény és előlap fehér (RAL 9003), ajtó fehér (RAL 9003)
• Védettségi szint: IP40 zárt ajtó mellett
• Ütésállóság: IK09 zárt ajtó mellett
• Elektromos szigetelési osztály: II. osztály
• Tűzállóság: Bar: 650 °C; Szekrény: 650 °C; előlap: 650 °C; Ajtó: 650 °C
• Túlfeszültségi kategória: II
• Üzemi hőmérséklet: -25…60 °C
• Szabványok: IEC 60670-1, IEC 60670-24
• Minőségi jelölés: IMQ

Tipikus felhasználási területek

• Lakások, családi házak és nyaralók elektromos elosztójának kialakítása
• Kisebb irodák, üzlethelyiségek és közösségi terek áramköreinek elosztása
• Kismegszakítók, áram-védőkapcsolók és túlfeszültség-védelem elhelyezése
• Falra szerelt elosztó kialakítása falbontás nélkül
• Új építésű ingatlanok villamos hálózatának kiépítése
• Meglévő elosztóhálózat bővítése és korszerűsítése

Kapcsolódó termékek

• PrismaSeT XS LVSXQ324 – teli ajtó, falon kívüli, 3x24 modul
• PrismaSeT XS LVSXR324 – átlátszó ajtó, falon kívüli, 3x24 modul
• PrismaSeT XS LVSXR418 – füstszínű átlátszó ajtó, falon kívüli, 4x18 modul
• PrismaSeT XS LVSXN324 – teli ajtó, süllyesztett, 3x24 modul
• PrismaSeT XS LVSXN418 – teli ajtó, süllyesztett, 4x18 modul

Gyakori kérdések

Hány modul fér el a LVSXQ418 szekrényben?

Összesen 72 db 18 mm-es moduláris készülék, 4x18 elrendezésben (4 sorban 18-18 modul), szimmetrikus DIN-sínre szerelve.

Milyen szerelési módhoz készült?

Falon kívüli szereléshez, közvetlenül a falfelületre rögzíthető, falbontás nélkül.

Milyen ajtóval rendelkezik?

Teli, fehér (RAL 9003) ajtóval, amely takarja a beépített készülékeket. Az ajtó jobb és bal oldali nyitásra is szerelhető.

Tartalmaz PEN sorkapcsokat?

Igen, gyárilag beépített föld és nulla sorkapcsokkal érkezik: 1 föld sorkapocs 44 kimenettel és 1 nulla sorkapocs 40 kimenettel.

Lezárható a szekrény?

Igen, biztonsági kulcs opcióval lezárható, így illetéktelen hozzáférés ellen is véd.

Mekkorák a méretei és a névleges árama?

Külső mérete 750 × 426 × 151 mm (magasság × szélesség × mélység), tömege 5,7 kg, névleges árama 125 A.
