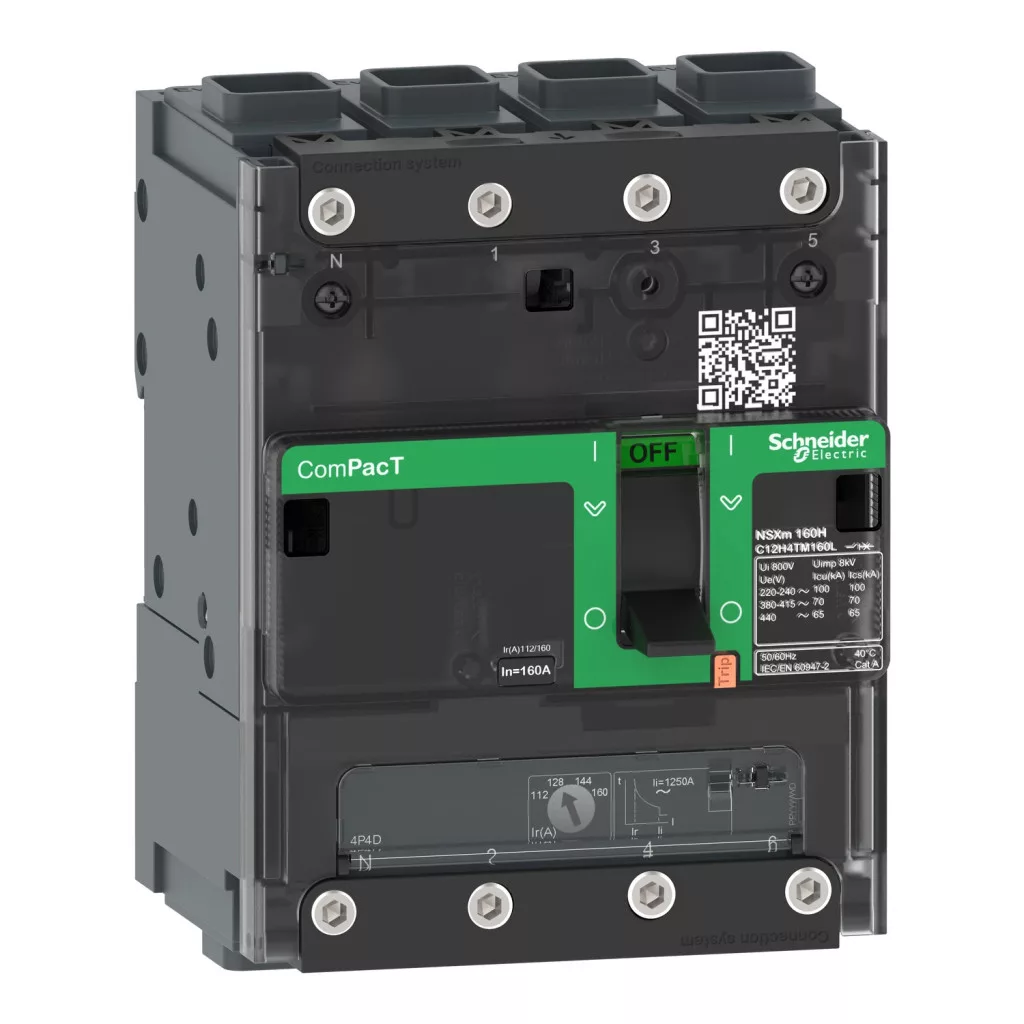

Schneider C124160BS ComPacT NSXm160NA kompakt szakaszolókapcsoló 4P 160A szorítókapcsos

Schneider ComPacT NSXm160NA 4P 160 A kompakt szakaszolókapcsoló – C124160BS

A C124160BS a Schneider Electric ComPacT NSXm sorozatának 4P kivitelű, 160 A névleges hőáramú szakaszolókapcsolója. A készülék a megszakítókkal azonos, kompakt tokozatot használ, így azonos osztásban, azonos tartozékokkal építhető be az elosztóba.

Terhelés alatti kapcsolásra és biztonságos leválasztásra egyaránt alkalmas: teljesíti az EN/IEC 60947-3 szabvány leválasztási követelményeit, és a kapcsolóállás a homloklapon jól láthatóan jelenik meg. A csatlakoztatás szorítókapcsos (kábelsarus) csatlakozással történik, a befoglaló méret 137 × 108 × 80 mm.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSXm
• Cikkszám: C124160BS
• Típus: kompakt szakaszolókapcsoló (terheléskapcsoló)
• Pólusszám: 4 pólusú, mind a 4 pólus védett (4P4D)
• Névleges hőáram (Ith): 160 A (40 °C)
• Névleges üzemi áram (Ie): AC-23A: 100 A AC; AC-22: 160 A AC
• Rövid idejű zárlatállóság (Icw): 1500 A ideig 1 s; 1500 A ideig 3 s; 335 A ideig 20 s
• Zárlati bekapcsolóképesség (Icm): 2,13 kA egyedi bontó kapcsoló
• Használati kategória: AC-22A és AC-23A
• Alkalmasság leválasztásra: igen, az EN/IEC 60947-3 szerint
• Névleges üzemi feszültség (Ue): 440 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 800 V AC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozás: szorítókapcsos (kábelsarus) csatlakozás
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 137 × 108 × 80 mm
• Helyigény: 6 modul (18 mm-es osztásban)
• Tömeg: 1,42 kg
• Védettség: IP40 (MSZ EN 60529) és IK07 (IEC 62262)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-3

Felhasználási területek

• Fő- és alelosztók biztonságos leválasztása karbantartás idejére
• Betáplálás- és hálózatátkapcsolás kézi működtetéssel
• Motoros és vegyes terhelések terhelés alatti kapcsolása (AC-22A, AC-23A)
• Ipari kapcsolószekrények, gépsorok és technológiai berendezések

Gyakori kérdések

Mire használható a C124160BS szakaszolókapcsoló?

Terhelés alatti be- és kikapcsolásra, valamint az áramkör biztonságos, látható leválasztására. Zárlat- és túlterhelésvédelmet nem lát el, ezért sorosan megszakítóval együtt kell alkalmazni.

Alkalmas-e leválasztásra?

Igen. A készülék megfelel az EN/IEC 60947-3 szabvány leválasztásra vonatkozó követelményeinek, és a kapcsolóállás a homloklapon egyértelműen látszik.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 137 × 108 × 80 mm (magasság × szélesség × mélység), ami 6 modulnyi helyet igényel a 18 mm-es osztásban.

Felszerelhető DIN sínre?

Igen, 35 mm-es szimmetrikus DIN sínre és síntartó kengyellel egyaránt rögzíthető, vízszintes és függőleges helyzetben is.

Milyen vezetéket lehet rákötni?

A csatlakoztatás szorítókapcsos (kábelsarus) csatlakozással történik.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.

Milyen tartozékok illenek hozzá?

A szakaszolókapcsoló a megszakítókkal azonos tokozatot használ, így ugyanazok a kiegészítők illenek rá. Leggyakoribb tartozékok: OF/SD segédérintkező (LV426950), kulcsos reteszelő készlet (LV426906), forgó hajtás (LV426930T) és hosszú kapocstakaró (LV426913).
