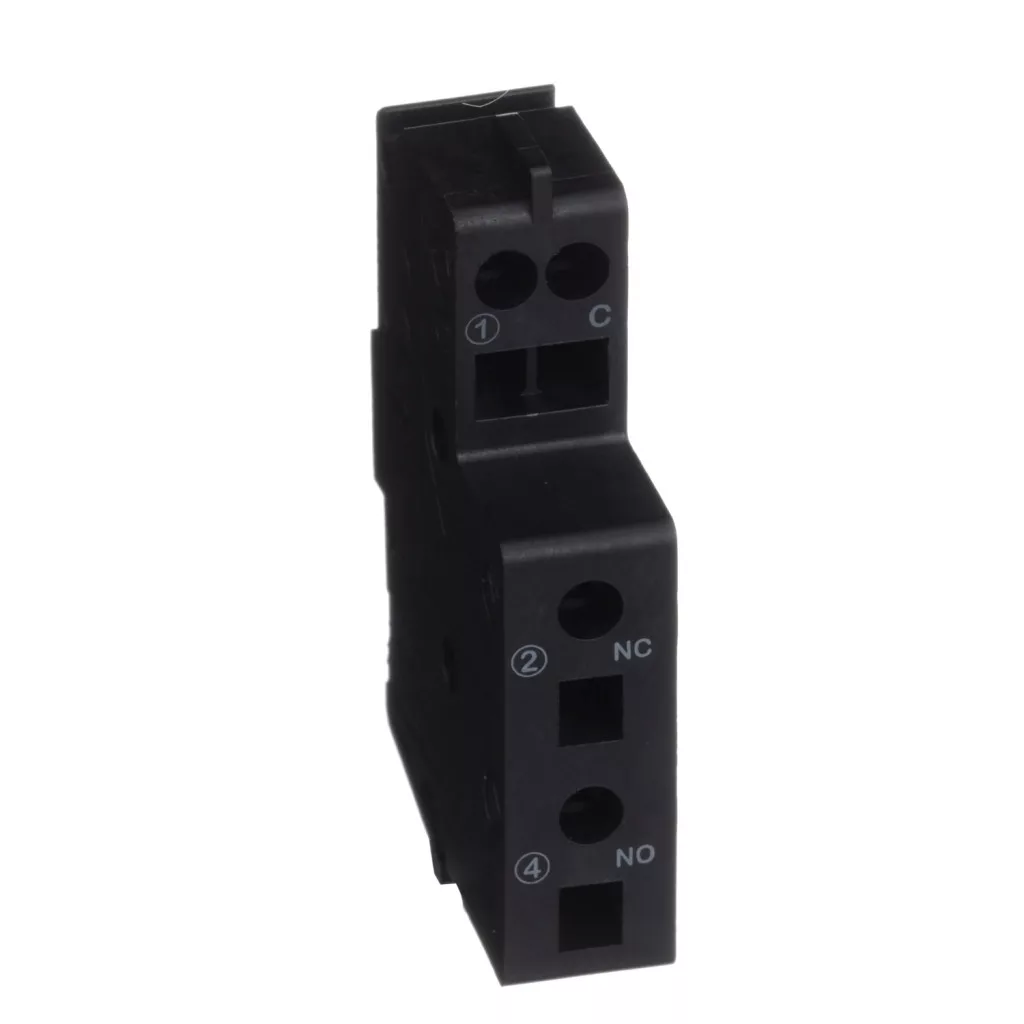

Schneider LV426950 ComPacT NSXm OF/SD segédérintkező és hibajelző érintkező

Schneider ComPacT NSXm OF/SD segédérintkező és hibajelző érintkező – LV426950

Az LV426950 a Schneider Electric ComPacT NSXm készülékcsalád tartozéka: OF/SD segédérintkező és hibajelző érintkező. A megszakító be- és kikapcsolt állapotát, valamint a hiba miatti kioldást jelzi potenciálmentes érintkezőkön keresztül.

A modul a megszakító homloklapi tartozékhelyére pattintható. A tartozék a ComPacT NSXm100 és NSXm160 keretméretű megszakítókhoz és szakaszolókapcsolókhoz illeszkedik. A tartozék szerszám nélkül vagy egyszerű csavarhúzóval felszerelhető.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSXm
• Cikkszám: LV426950
• Típus: segédérintkező készlet
• Érintkező kiosztás: 1 NO/NC
• Jelzések: ON/OFF állapotjelzés és SD hibajelzés
• Hibatípus: túlterhelés és rövidzárlat
• Névleges hőáram (Ith): 5 A
• Terhelhetőség: AC-12: 5 A 24…380 V AC; AC-15 (B300): 5 A 24 V AC, 3 A 220/240 V AC
• Minimális jelszint: 2 mA / 17 V DC
• Bekötés: rugós szorítás, 8 mm csupaszítási hossz
• Szerelés: pattintva, a megszakító tartozékhelyére
• Tömeg: kb. 0,025 kg
• Kompatibilis készülékek: Schneider ComPacT NSXm100 és NSXm160 megszakítók és szakaszolókapcsolók

Felhasználási területek

• Megszakító be- és kikapcsolt állapotának távoli jelzése
• Hibából eredő kioldás megkülönböztetése a kézi kikapcsolástól
• PLC- és épületfelügyeleti rendszerek bemeneteinek illesztése
• Ipari kapcsolószekrények állapotfigyelése

Gyakori kérdések

Mire való az LV426950 tartozék?

A megszakító be- és kikapcsolt állapotát, valamint a hiba miatti kioldást jelzi potenciálmentes érintkezőkön keresztül.

Milyen jelzéseket ad?

ON/OFF állapotjelzést és SD hibajelzést ad, 1 NO/NC érintkezőkiosztással, 5 A névleges hőárammal.

Hogyan szerelhető fel?

A modul szerszám nélkül, pattintva helyezhető a készülékre; a megszakítót nem kell megbontani hozzá.

Mely készülékekhez használható?

A tartozék a Schneider ComPacT NSXm100 és NSXm160 kerethez készült megszakítókhoz és szakaszolókapcsolókhoz való, például NSXm100N 3P 100 A megszakító, NSXm160N 3P 160 A megszakító vagy NSXm100NA 3P 100 A szakaszolókapcsoló.

Mekkora a tömege?

A tartozék tömege kb. 0,025 kg.

Milyen szerszám kell a beszereléshez?

A tartozék szerszám nélkül vagy egyszerű csavarhúzóval felszerelhető.
