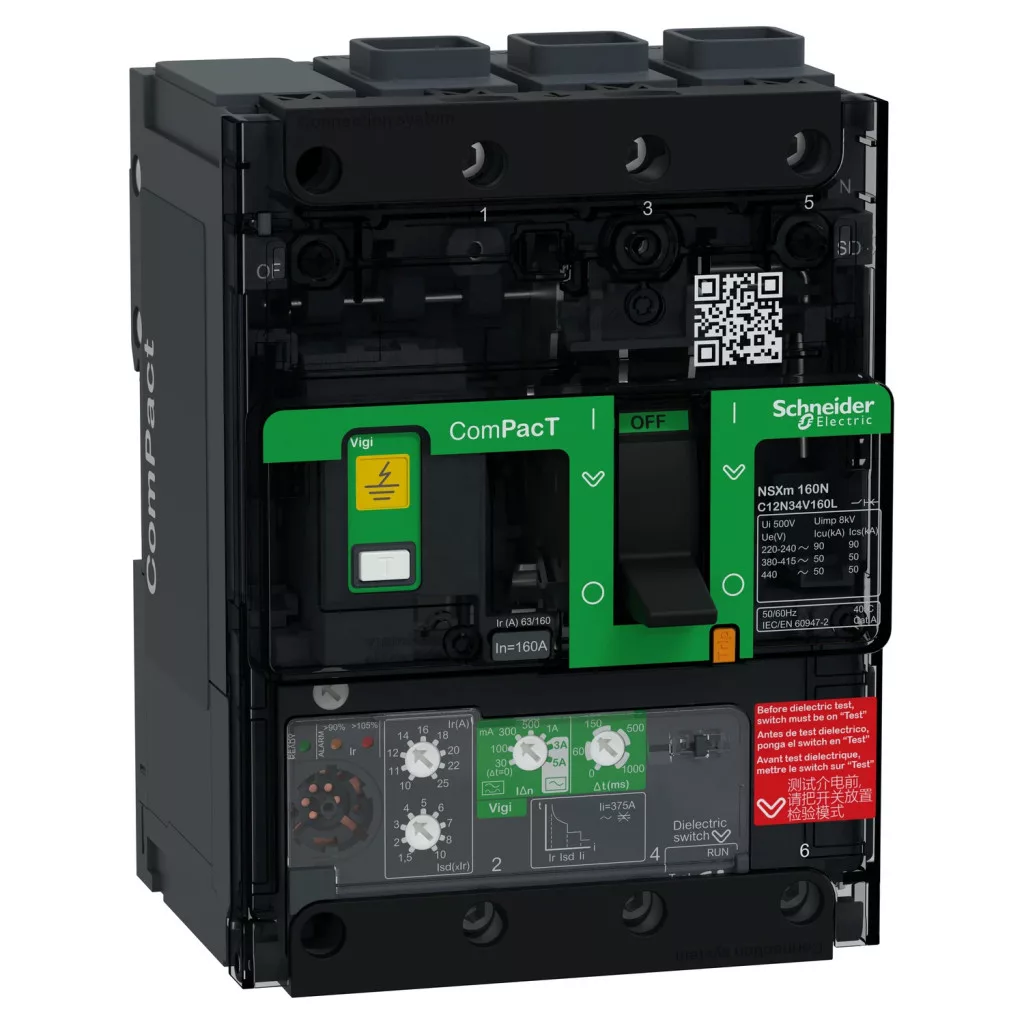

Schneider C12N34V160L ComPacT NSXm160N kompakt megszakító 3P 160A MicroLogic 4.1 50kA EverLink

Schneider ComPacT NSXm160N 3P 160 A kompakt megszakító – C12N34V160L

A C12N34V160L a Schneider Electric ComPacT NSXm sorozatának 160 A-es kerethez tartozó, 3P kivitelű kompakt megszakítója 160 A névleges árammal. Az N teljesítményszint 50 kA megszakítóképességet jelent 415 V AC-n, ami magas zárlati teljesítményet biztosít ipari főelosztók és transzformátor közeli leágazások számára.

A készülék MicroLogic 4.1 elektronikus kioldóegységgel dolgozik, amely a hosszú idejű, rövid idejű és pillanatműködésű védelem mellett integrált, 30 mA-től 5 A-ig állítható földzárlatvédelmet is tartalmaz – így külön áram-védőkapcsoló nélkül valósítható meg a földzárlat elleni védelem. A csatlakoztatás EverLink saruzatos csatlakozóval történik, 2,5…95 mm² keresztmetszetű vezetőig, a befoglaló méret 144 × 108 × 80 mm.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSXm
• Cikkszám: C12N34V160L
• Típus: kompakt megszakító (áramkör-megszakító)
• Pólusszám: 3 pólusú, 3 védett pólussal
• Névleges áram (In): 160 A (40 °C)
• Megszakítóképesség (Icu): 50 kA 380…415 V AC-n; 90 kA 220…240 V AC-n; 50 kA 440 V AC-n (IEC 60947-2)
• Üzemi megszakítóképesség (Ics): az Icu 100%-a
• Teljesítményszint: N (50 kA, 415 V AC)
• Névleges üzemi feszültség (Ue): 440 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 500 V AC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: MicroLogic 4.1 elektronikus, LSoIR védelmi funkciókkal
• Hosszú idejű védelem (Ir): állítható 9 fokozatban, 63…160 A
• Rövid idejű védelem (Isd): állítható 9 fokozatban, 1,5…10 × Ir
• Pillanatműködésű védelem (Ii): fix, 2000 A
• Földzárlatvédelem (IΔn): integrált, állítható: 30 mA, 100 mA, 300 mA, 500 mA, 1 A, 3 A, 5 A
• Földzárlatvédelmi osztály: A és AC osztály
• Késleltetés (Δt): állítható: 0, 60, 150, 500 és 1000 ms
• Termikus memória: 20 perc a kioldás előtt és után
• Teljesítményveszteség: 12,3 W pólusonként
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozás: EverLink saruzatos csatlakozás
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 144 × 108 × 80 mm
• Helyigény: 6 modul (18 mm-es osztásban)
• Tömeg: 1,63 kg
• Védettség: IP40 (MSZ EN 60529) és IK07 (IEC 62262)
• Szín: szürke (RAL 7016)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2
• Bővíthetőség: 1-1 hely OF jelzőérintkező, SD hibajelző érintkező és MN/MX feszültségkioldó számára

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 160 A-ig
• Földzárlat- és érintésvédelmi feladatok külön áram-védőkapcsoló nélkül
• Tipikus alkalmazás: ipari főelosztók és transzformátor közeli leágazások
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Épületgépészeti és energiaelosztó rendszerek főkapcsolóként

Gyakori kérdések

Mekkora a C12N34V160L megszakítóképessége?

Az Icu érték 50 kA 380…415 V AC-n, 90 kA 220…240 V AC-n és 50 kA 440 V AC-n, az IEC 60947-2 szerint. Az üzemi megszakítóképesség (Ics) az Icu 100%-a.

Mit tud a MicroLogic 4.1 kioldóegység?

Elektronikus LSoIR védelmet ad: a hosszú idejű védelem 63…160 A között, a rövid idejű védelem 1,5…10 × Ir között állítható 9-9 fokozatban, a pillanatműködésű védelem fix 2000 A. Emellett integrált földzárlatvédelmet is tartalmaz 30 mA…5 A érzékenységgel.

Mit jelent a 3P jelölés?

A készülék 3 pólusú, 3 védett pólussal.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 144 × 108 × 80 mm (magasság × szélesség × mélység), ami 6 modulnyi helyet igényel a 18 mm-es osztásban.

Milyen vezetéket lehet rákötni?

A csatlakoztatás EverLink saruzatos csatlakozóval történik, 2,5…95 mm² keresztmetszetű vezetőig. A megfelelő kábelsaruk és csatlakozókészletek külön rendelhetők.

Alkalmas-e leválasztásra?

Igen, a készülék megfelel az IEC 60947-2 leválasztásra vonatkozó követelményeinek, így főkapcsolóként is használható.

Milyen tartozékok illenek hozzá?

A megszakító 1-1 helyet biztosít segédérintkező, hibajelző érintkező és feszültségkioldó számára. Leggyakoribb kiegészítők: OF/SD segédérintkező (LV426950), MX munkaáramú kioldó (LV426841), forgó hajtás (LV426930T) és hosszú kapocstakaró (LV426912).
