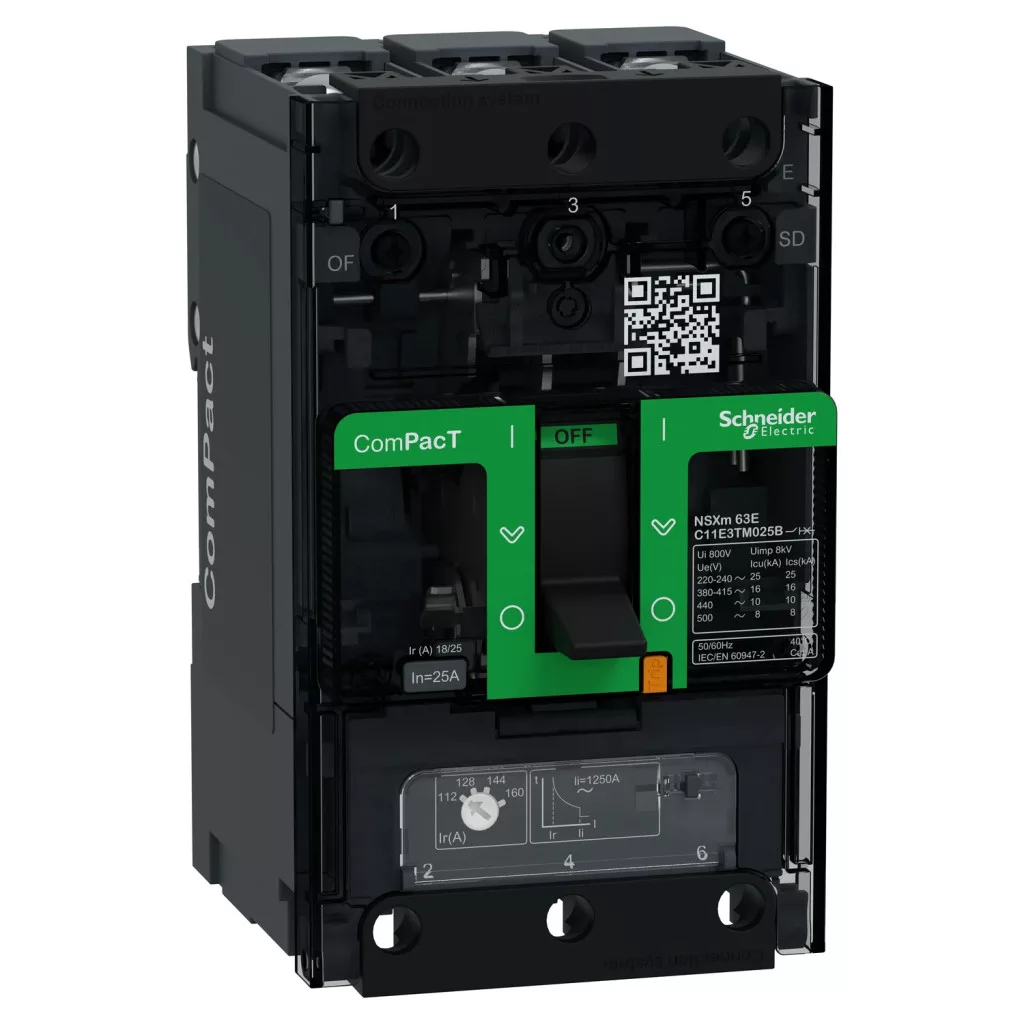

Schneider C11E3TM025B ComPacT NSXm100E kompakt megszakító 3P 25A TM-D 16kA szorítókapcsos

Schneider ComPacT NSXm100E 3P 25 A kompakt megszakító – C11E3TM025B

A C11E3TM025B a Schneider Electric ComPacT NSXm sorozatának 100 A-es kerethez tartozó, 3P kivitelű kompakt megszakítója 25 A névleges árammal. Az E teljesítményszint 16 kA megszakítóképességet jelent 415 V AC-n, ami belépő szintű zárlati teljesítményet biztosít lakossági és kisebb kereskedelmi elosztók számára.

A készülék TM-D termikus-mágneses kioldóegységgel dolgozik: a termikus (túlterhelés elleni) kioldás 17,5…25 A tartományban állítható, a mágneses (zárlat elleni) kioldás fix 600 A értéken működik. A csatlakoztatás szorítókapcsos (kábelsarus) csatlakozással történik, a befoglaló méret 137 × 81 × 80 mm, a tömege 1,06 kg.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSXm
• Cikkszám: C11E3TM025B
• Típus: kompakt megszakító (áramkör-megszakító)
• Pólusszám: 3 pólusú, 3 védett pólussal
• Névleges áram (In): 25 A (40 °C)
• Megszakítóképesség (Icu): 16 kA 380…415 V AC-n; 25 kA 220…240 V AC-n; 10 kA 440 V AC-n (IEC 60947-2)
• Üzemi megszakítóképesség (Ics): az Icu 100%-a
• Teljesítményszint: E (16 kA, 415 V AC)
• Névleges üzemi feszültség (Ue): 440 V AC 50/60 Hz
• Névleges szigetelési feszültség (Ui): 800 V AC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: TM-D termikus-mágneses, LI védelmi funkciókkal
• Termikus kioldás (Ir): állítható, 0,7…1 × In = 17,5…25 A
• Mágneses kioldás (Ii): fix, 600 A
• Teljesítményveszteség: 2,8 W pólusonként
• Mechanikai élettartam: 20 000 kapcsolási ciklus
• Csatlakozás: szorítókapcsos (kábelsarus) csatlakozás
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 137 × 81 × 80 mm
• Helyigény: 4,5 modul (18 mm-es osztásban)
• Tömeg: 1,06 kg
• Védettség: IP40 (MSZ EN 60529) és IK07 (IEC 62262)
• Szín: szürke (RAL 7016)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2
• Bővíthetőség: 1-1 hely OF jelzőérintkező, SD hibajelző érintkező és MN/MX feszültségkioldó számára

Felhasználási területek

• Kábel- és vezetékhálózatok túlterhelés és zárlat elleni védelme 25 A-ig
• Tipikus alkalmazás: lakossági és kisebb kereskedelmi elosztók
• Ipari kapcsolószekrények, gépsorok és technológiai elosztók
• Épületgépészeti és energiaelosztó rendszerek főkapcsolóként

Gyakori kérdések

Mekkora a C11E3TM025B megszakítóképessége?

Az Icu érték 16 kA 380…415 V AC-n, 25 kA 220…240 V AC-n és 10 kA 440 V AC-n, az IEC 60947-2 szerint. Az üzemi megszakítóképesség (Ics) az Icu 100%-a.

Állítható-e a kioldási áram?

Igen. A TM-D termikus kioldás 0,7…1 × In között, azaz 17,5…25 A tartományban állítható, a mágneses kioldás fix 600 A értékű.

Mit jelent a 3P jelölés?

A készülék 3 pólusú, 3 védett pólussal.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 137 × 81 × 80 mm (magasság × szélesség × mélység), ami 4,5 modulnyi helyet igényel a 18 mm-es osztásban.

Milyen vezetéket lehet rákötni?

A csatlakoztatás szorítókapcsos (kábelsarus) csatlakozással történik. A megfelelő kábelsaruk és csatlakozókészletek külön rendelhetők.

Alkalmas-e leválasztásra?

Igen, a készülék megfelel az IEC 60947-2 leválasztásra vonatkozó követelményeinek, így főkapcsolóként is használható.

Milyen tartozékok illenek hozzá?

A megszakító 1-1 helyet biztosít segédérintkező, hibajelző érintkező és feszültségkioldó számára. Leggyakoribb kiegészítők: OF/SD segédérintkező (LV426950), MX munkaáramú kioldó (LV426841), forgó hajtás (LV426930T) és hosszú kapocstakaró (LV426912).
