Schneider C10F4D ComPacT NSX100F alapkészülék 4P 100A 36kA DC

Schneider ComPacT NSX100F 4P 100 A alapkészülék – C10F4D

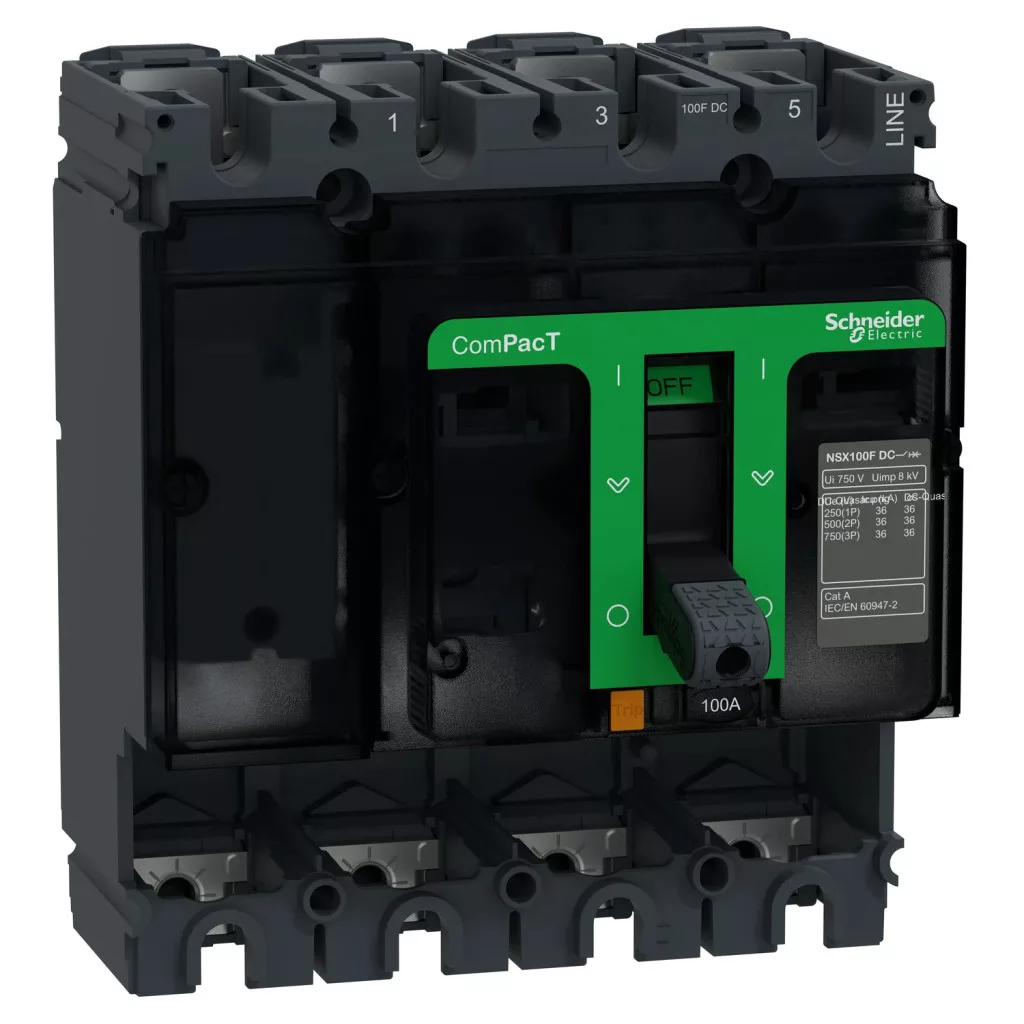

A C10F4D a Schneider Electric ComPacT NSX100F alapkészüléke: kioldóegység nélküli megszakítókeret 4P kivitelben, 100 A keretárammal és 36 kA megszakítóképességgel 750 V DC-n.

Az alapkészülék tartalmazza az érintkezőrendszert, az ívoltó kamrákat és a működtető mechanizmust, a védelmi funkciót viszont a külön rendelhető kioldóegység adja. Így ugyanabból a keretből termikus-mágneses és elektronikus védelmű megszakító is építhető. Befoglaló mérete 161 × 140 × 86 mm.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C10F4D
• Típus: alapkészülék (megszakítókeret kioldóegység nélkül)
• Készülék: ComPacT NSX100F
• Pólusszám: 4 pólusú
• Hálózat típusa: egyenáramú (DC)
• Névleges áram (In): 100 A (40 °C)
• Megszakítóképesség (Icu): 36 kA 750 V DC-n (IEC 60947-2)
• Névleges üzemi feszültség (Ue): 750 V DC
• Névleges szigetelési feszültség (Ui): 750 V DC
• Névleges lökőfeszültség-állóság (Uimp): 8 kV
• Kioldóegység: nem tartozék, külön rendelhető
• Mechanikai élettartam: 10 000 kapcsolási ciklus
• Csatlakozásosztás: 35 mm
• Szerelés: rögzített kivitel, síntartó kengyellel, vízszintes és függőleges beépítéshez
• Méretek (magasság × szélesség × mélység): 161 × 140 × 86 mm
• Tömeg: kb. 2,03 kg
• Védettség: IP40 (MSZ EN 60529)
• Mechanikai szilárdság: IK07
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Egyedi védelmi konfigurációk kialakítása szabadon választott kioldóegységgel
• Meglévő készülék kereténk cseréje azonos védelmi beállításokkal
• Készülékgyártás és kapcsolószekrény-szerelés, ahol a kioldóegység később kerül beépítésre
• Tipikus alkalmazás: lakó- és irodaépületek elosztói, kisebb ipari leágazások

Gyakori kérdések

Mi az, hogy alapkészülék?

Az alapkészülék a megszakító kioldóegység nélküli kerete: tartalmazza az érintkezőrendszert, az ívoltó kamrákat és a működtető mechanizmust, de a védelmi funkciót külön rendelhető kioldóegység adja.

Mekkora a megszakítóképessége?

Az Icu érték 36 kA 750 V DC-n, az IEC 60947-2 szerint.

Melyik kioldóegység illik hozzá?

A ComPacT NSX100 keretmérethez való, azonos pólusszámú kioldóegységek: TM-D és TM-G termikus-mágneses, MA csak mágneses, valamint a MicroLogic elektronikus változatok.

Mekkora helyet foglal a szekrényben?

Befoglaló mérete 161 × 140 × 86 mm (magasság × szélesség × mélység), tömege kb. 2,03 kg.

Milyen hálózaton használható?

A készülék egyenáramú (DC) hálózatokhoz készült, névleges üzemi feszültsége 750 V DC megfelel IEC 60947-2.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint, a mechanikai szilárdság IK07.

Milyen kapcsolódó termékek tartoznak hozzá?

A ComPacT NSX rendszer moduláris felépítésű. Kapcsolódó tételek: C104TM100 kioldóegység, C1042D100 kioldóegység és C1045E100 kioldóegység.
