Schneider C1045E100 ComPacT NSX100 kioldóegység 4P4D 100A Micrologic 5.2 E

Schneider ComPacT NSX100 4P4D 100 A ML5.2E kioldóegység – C1045E100

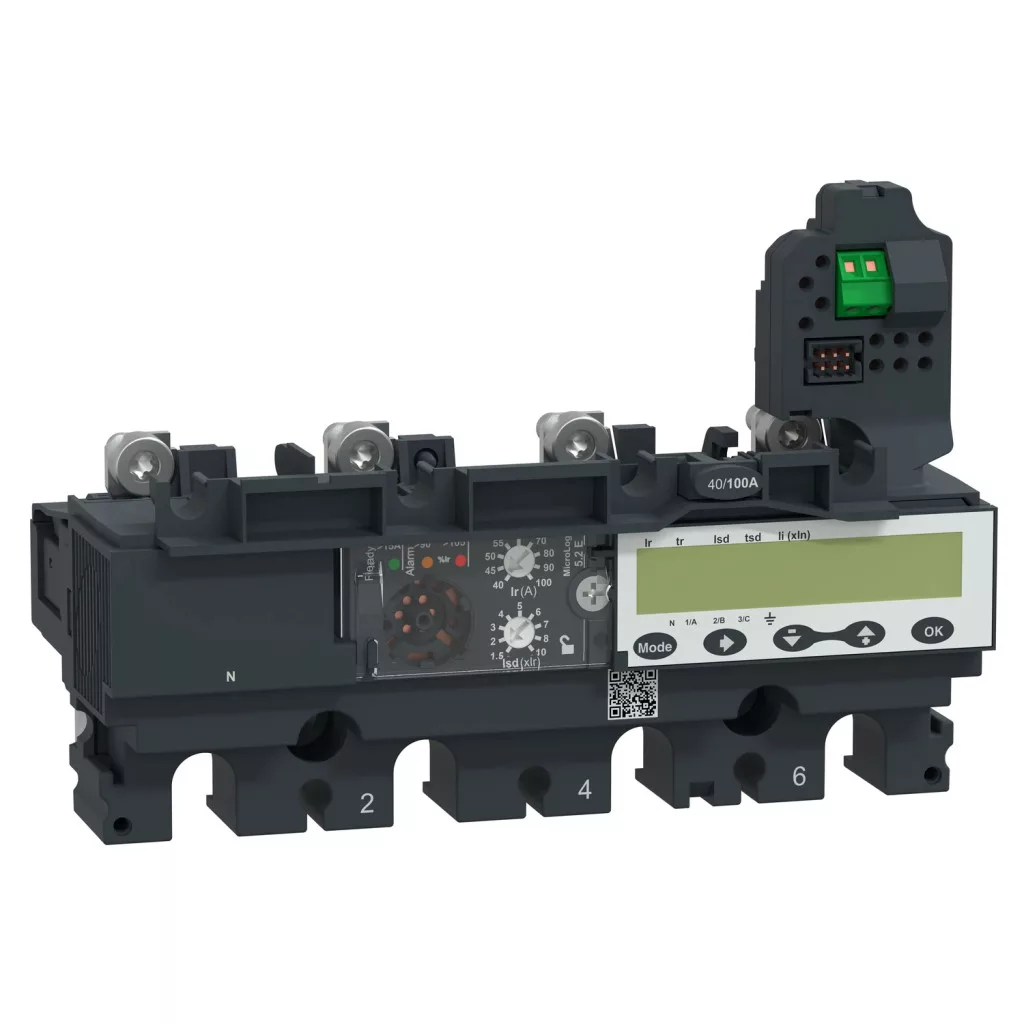

A C1045E100 a Schneider Electric ComPacT NSX család cserélhető MicroLogic 5.2 E elektronikus kioldóegysége, 100 A-es keretmérethez, 4P4D kivitelben, 100 A névleges árammal.

A ComPacT NSX rendszerben a védelmi funkciót nem a megszakítókeret, hanem a kioldóegység adja. Ez azt jelenti, hogy a jelleggörbe utólag is módosítható a teljes készülék cseréje nélkül: elég a kioldóegységet kicserélni. Ez a változat energiaelosztó hálózatokhoz készült.

Műszaki jellemzők

• Termékcsalád: Schneider ComPacT NSX
• Cikkszám: C1045E100
• Típus: cserélhető kioldóegység
• Keretméret: ComPacT NSX100 (és azonos keretű változatai)
• Pólusszám: 4 pólusú, mind a 4 pólus védett
• Hálózat típusa: váltakozó áramú (AC)
• Névleges áram (In): 100 A (40 °C)
• Névleges üzemi feszültség (Ue): 690 V AC 50/60 Hz
• Kioldóegység: MicroLogic 5.2 E – elektronikus
• Alkalmazási terület: elosztás
• Védelmi funkciók: LSI (L – túlterhelés elleni késleltetett védelem; S – rövid idejű, állítható késleltetésű zárlatvédelem; I – pillanatműködésű zárlatvédelem)
• Túlterhelésvédelem beállítása (Ir): 40…100 A
• Rövid idejű zárlatvédelem (Isd): 1,5…10 × Ir
• Pillanatműködésű zárlatvédelem (Ii): 1,5…15 × In
• Kijelző: LCD kijelző
• Tömeg: kb. 0,668 kg
• Védettség: IP40 (MSZ EN 60529)
• Üzemi hőmérséklet: -25…70 °C
• Szabvány: EN/IEC 60947-2

Felhasználási területek

• Meglévő ComPacT NSX100 alapkészülék felszerelése védelmi egységgel
• Védelmi jelleggörbe utólagos módosítása a készülék cseréje nélkül
• Kioldóegység cseréje energiaelosztó hálózatokhoz
• Tipikus alkalmazás: lakó- és irodaépületek elosztói, kisebb ipari leágazások

Gyakori kérdések

Mire való a C1045E100 kioldóegység?

Ez a MicroLogic 5.2 E elektronikus kioldóegység a ComPacT NSX100 keretméretű alapkészülékekbe épül be, és adja a megszakító védelmi funkcióit. Energiaelosztó hálózatokhoz készült.

Milyen védelmi funkciókat lát el?

L – túlterhelés elleni késleltetett védelem; S – rövid idejű, állítható késleltetésű zárlatvédelem; I – pillanatműködésű zárlatvédelem.

Utólag is beépíthető?

Igen. A ComPacT NSX kioldóegységek cserélhetők, így a védelmi jelleggörbe a teljes készülék cseréje nélkül módosítható. A beépítést feszültségmentes állapotban kell elvégezni.

Mekkora a tömege?

A kioldóegység tömege kb. 0,668 kg.

Külön kell rendelni az alapkészüléket?

Igen. A kioldóegység önmagában nem működőképes: a hozzá tartozó ComPacT NSX alapkészülékkel együtt alkot kész megszakítót.

Milyen hálózaton használható?

A készülék váltakozó áramú (AC) hálózatokhoz készült, névleges üzemi feszültsége 690 V AC 50/60 Hz.

Milyen környezetben üzemeltethető?

Az üzemi hőmérséklet-tartomány -25…70 °C, a védettség IP40 az MSZ EN 60529 szerint.
